Электропроводка в сельском доме своими руками. Общие требования к проводке

Электропроводка в сельском доме своими руками. Общие требования к проводке

Технологии и методы создания электропроводки в домах из кирпича или бетона в случае деревянного здания не работают. Тут нужна особая стратегия, что вызвано характеристиками материала, в первую очередь его горючестью. Малейшее повреждение изоляции кабеля, плохой контакт, короткое замыкание могут стать причиной пожара.

Важно! Проектируя электропроводку, надо помнить, что кабель основной магистрали нельзя прокладывать внутри защитных конструкций из легковоспламеняющихся материалов. Провода, идущие к розеткам или выключателям, нельзя крепить непосредственно к брусу. Не допускается перегиб кабеля и чрезмерное его натяжение.

Существует несколько способов монтажа электропроводки в деревянных домах, которые полностью отвечают требованиям безопасности.

Открытая проводка

Достаточно распространенный способ, который в равной степени подходит для домов из любого материала. Отличительная черта – кабель укладывается в специальный накладной короб (кабель-канал).

Данный способ монтажа имеет ряд преимуществ:

• простота работы;
• в любой момент можно изменить конфигурацию проводки;
• дешевизна материала;
• хорошее охлаждение провода;
• обилие цветовых решений.

Единственным существенным недостатком данного метода является некоторая топорность результата, короб может испортить впечатление от мастерски собранной стены из бруса или бревна.

Проводка ретро

Такая проводка под старину это отличное дополнение к интерьеру. По заранее размеченной трассе через определенные промежутки крепят изоляторы, по которым впоследствии прокладывают провод.

Для проектов промышленность выпускает специальный витой кабель, который можно подобрать по цвету, сечению и типу оплетки. Кабель дополнят выключатели, розетки и светильники в том же стиле.

Скрытая проводка

Лучший способ укладки электропроводов в каркасных домах или сооружениях из бруса, в которых внутренняя отделка выполняется с помощью дополнительных объемных конструкций. Его можно использовать и в бревенчатом здании, но тогда кабель укладывают по ходу возведения дома. Особенность – провод помещают в металлические трубы или гофрированные рукава, проложенные внутри стен или под облицовкой.

Плюсы скрытой системы:

• эстетичность, наружу выведены только розетки и выключатели;
• долговечность благодаря использованию металлических рукавов;
• полная безопасность владельцев;
• защита кабеля от грызунов.

Подобное решение имеет свои недостатки. Скрытая проводка может быть проложена только на этапе строительства или в ходе капитального ремонта, к тому же работа требует навыков и высокого мастерства.

Генератор своими руками в домашних условиях самый простой. С чего начать и что потребуется?

Для того, чтобы собрать небольшой асинхронный генератор своими руками, потребуются такие конструктивные детали :

1. Двигатель – его можно сделать самостоятельно, но это достаточно длительный и трудоемкий, поэтому лучше сэкономить время и взять двигателя из старых нерабочих бытовых приборов. Хорошо подходят двигателя от стиральной машинки и дренажных насосов.
2. Статор – лучше брать готовый вариант, где уже будет находиться обмотка.
3. Провода электрические, а также изолента.
4. Трансформатор или выпрямитель – нужен в том случае, когда получаемая на выходе электроэнергия имеет различную мощность.

Итак, приступим к работе , предварительно выполнив несколько подготовительных манипуляций, позволяющих произвести расчет мощности будущего генератора:

1. Подключаем двигатель в сеть, чтобы определить скорость вращения. Для этого нужно воспользоваться специальным прибором – тахометром.
2. Записываем полученную величину и прибавляем к ней 10%, так называемая компенсаторная величина, которая позволит исключить перенагрев двигателя в процессе работы.
3. Подбираем конденсаторы, учитывая необходимую мощность. Для удобства величины можно взять из таблицы, расположенной ниже.

Поскольку электрогенератор продуцирует электричество, нужно позаботиться о его заземлении. Отсутствие заземления и плохая изоляция может стать причиной не только быстрого износа прибора, но и представлять опасность для жизни.

Сам процесс сборки крайне прост: к двигателю поочередно подсоединяем конденсаторы, руководствуясь указанной схемой. В схеме отображена поочередность подключения, при этом емкость каждого последующего конденсатора аналогична предыдущему.

Это все, что нужно для получения маломощного генератора, способного снабжать электричеством электропилу, болгарку или циркулярку.

Этот вариант создания генератора самый простой и удобный, но имеет свои нюансы:

1. Во-первых, придется постоянно следить за температурой двигателя, не давая ему перегреваться.
2. Во-вторых, если КПД будет снижаться прямопропорционально продолжительности работы – это норма. Поэтому время от времени генератору нужно давать отдыхать, снижая его температуру до 40-45°С.
3. В-третьих, отсутствие автоматики заставит пользователя самостоятельно контролировать все процессы, периодически подсоединяя измерительные приборы к генератору (вольтметр, амперметр и тахометр).
4. Перед сборкой важно подобрать правильное оборудование, рассчитав его основные показатели и характеристики. Чертеж и схема значительно облегчат процесс работы.
5. Генератор на дровах или ветряной можно собрать подобным образом, однако для получения нужного напряжения на выходе потребуется достаточное количество энергоресурса.

Электропровода. Лучшие провода для проводки в доме: сечения, маркировка

Чтобы правильно организовать подачу электроэнергии при строительстве или ремонте, нужно знать, какой провод использовать для проводки в доме. Устройство питающей сети лучше доверить специалисту, но закупку материалов можно сделать самостоятельно. Для этого необходимо помнить основные правила грамотного выбора кабеля.

Из чего делают электрические кабели

Главным проводником электрического тока являются алюминиевые или медные жилы. Чем больше их диаметр, тем выше возможности кабеля.

Алюминиевые провода дешевле, но они скорее приходят в негодность и имеют более низкий коэффициент электропроводности.

Медный кабель долговечен, не переламывается на изгибах и способен пропускать больший ток, чем алюминиевый при одном и том же диаметре.

Всю проводку в доме рекомендуется делать однотипной. Это связано с тем, что для соединения изделий из разных материалов потребуется специальный переходник, чтобы не создавать гальванической пары. В этом случае происходит окисление и разрушение проводов, что может привести к короткому замыканию.

Основные жилы одеты в оплетки из резины, полиэтилена или ПВХ. Часто несколько таких изолированных проводников объединяются в пучок, который, в свою очередь, покрыт защитной оболочкой.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Отличие кабеля от провода

Провод — это облегченная конструкция, состоящая из 1-3 изолированных жил. Он менее защищен, чем кабель, и имеет более простое внутреннее устройство.

Кабель — это провод более сложной конструкции. Помимо нескольких отделенных друг от друга жил, он имеет двойной слой изоляции, прокладку, экран и рекомендуется для использования в жилых помещениях.

Виды проводов для электропроводки

Наиболее часто применяемые марки проводов для подачи электричества в жилые помещения:

• ВВГ;
• NYM;
• ПУНП;
• ВБбШв.

ВВГ

Чаще всего для внутренней проводки в жилом доме применяется кабель ВВГ. Он имеет медные жилы в ПВХ-оплетке и общей изоляции из того же материала.

ВВГ используют для прокладки электричества от ответвительной коробки к розеткам. Его преимуществом является большая устойчивость к перепадам температур и влажности. Кроме того, провод, имеющий маркировку ВВГнг, не распространяет горение. Обозначение ВВГнгLS указывает на пониженное дымообразование, а буквы ВВГнгFR-LS — на дополнительную изоляцию лентой из слюды.

NYM

Провод с маркировкой NYM имеет улучшенные эксплуатационные характеристики по сравнению с ВВГ: увеличенную температурную стойкость, гибкость, надежность. Кроме внутренней и внешней изоляции, между жилами и наружной оболочкой есть резиновый наполнитель.

Недостатком этого провода служит повышенная чувствительность к ультрафиолетовым лучам, вследствие чего его нельзя применять в открытых незатемненных местах.

ПУНП

ПУНП — более дешевый провод из 1-3 жил. Его характеристики намного хуже, чем у предыдущих аналогов. Он может применяться в узком диапазоне температур при сетевом напряжении до 250 В.

С 2007 г. кабель ПУНП запрещен к применению в домашней сети из-за пожароопасности и ненадежности.

ВБбШв

Для наружного подведения электричества используется силовой кабель ВБбШв, укрепленный специальной броней. Наличие металлизированной оболочки позволяет прокладывать его в земляной траншее, в гофрированной трубе на открытых участках придомовой территории или внешней стене дома. Необходимым условием служит укрытие провода от попадания солнечного света.

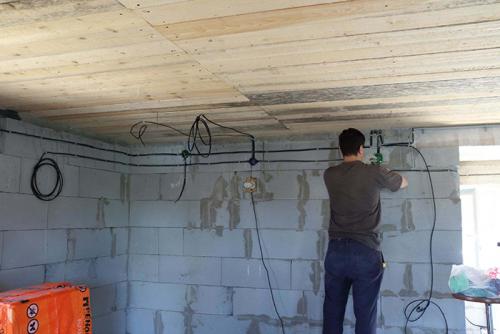

Как правильно провести проводку в доме схема для новичка. Как правильно развести проводку в частном доме своими руками: пошаговая инструкция монтажа для новичка, схемы подключения

Разводка электрики в частном доме — сложный и ответственный процесс. Однако при наличии соответствующих навыков все этапы работ можно выполнить самостоятельно. При укладке кабелей необходимо соблюдать правила безопасности. В противном случае возрастает риск аварийных ситуаций.

Особенности монтажа электропроводки в частном доме

Проводить электричество на даче или в коттедже начинают сразу после возведения стен и крыши. На этом этапе пользуются услугами электрика или выполняют работы своими руками.

Второй вариант экономит время, однако для его реализации нужно уметь составлять схемы, владеть инструментом и строго соблюдать технику безопасности.

Главным требованием является надежность проводки.

Энергия к частным домам подводится от трансформаторной подстанции. Напряжение поступает по подземным или воздушным линиям. На первом этапе необходимо рассчитать суммарное энергопотребление. От этого зависит выбор типов кабелей, коммутационных и защитных приборов.

Основные требования к электропроводке в частном доме

Проектирование проводки выполняют с учетом норм СНиП, ПУЭ.

К ним относятся такие требования:

1. Распределительный щиток с автоматом размещают на расстоянии 1,5-1,7 м от пола.
2. Кабели укладывают горизонтально или вертикально. Наличие скошенных линий недопустимо.
3. Провода отводят от распределительных коробок, розеток и защитных автоматов под прямым углом. То же правило касается поворотов линий. Размещать кабели по диагонали нельзя.
4. От проемов до проводов оставляют расстояние более 15 см.
5. Розетки монтируют на высоте 30-50 см от пола. Для выключателей это расстояние увеличивают до 80-90 см.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Почему необходима схема электропроводки

Чертеж является основой будущей электропроводки. С его помощью определяют места пролегания кабелей, установки розеток, осветительных систем. По готовому чертежу делают разметку поверхностей.

В дальнейшем схема может пригодиться при ремонте вышедших из строя компонентов сети.

Создание проекта — сложная задача, ее стоит поручить специалистам.

От правильности схемы зависит безопасность жильцов дома.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Объединенная

Проект определяет отдельные компоненты сети и способы их соединения на месте эксплуатации.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

Источник: https://stroika-i-remont.info/stati/razvodka-po-kvartire-elektrichestva-montazh-elektroprovodki-v-kvartire-svoimi-rukami

Какой провод использовать для проводки в доме. Выбор сечения кабеля для квартиры, дома, дачи

Статья о том, как правильно выбрать сечение провода или кабеля

Во время электромонтажных работ, а именно, на стадии прокладки проводов, кабелей, «Особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки,сечением 2.5 мм кв, когда вполне достаточно 1.5 мм кв, исходя из потребляемой мощности… В этой статье мы попробуем разобраться с сечением проводов, прокладываемых для различных потребителей.

Итак, от того, насколько верно вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.

Электропроводка в доме , даче или квартире начинается с вводного кабеля. На этот самый кабель ложиться вся основная нагрузка, которая есть в доме. Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме -,, утюг, микроволновая печь, кондиционеры и т.д. В итоге мы узнаем суммарную мощность, которую потребляют электроприборы в вашем доме. Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая циферка нам и нужна.

Обязательно посмотрите:

Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.

Название электроприемника	Приблизительная мощность, Вт	Название электроприемника	Приблизительная мощность, Вт
телевизор	300	кондиционер	1500
принтер	500	проточный нагреватель воды	5000
компьютер	500	бойлер	1500
фен для волос	1200	дрель	800
утюг	1700	перфоратор	1200
электрочайник	1200	электроточило	900
вентиляторы	1000	дисковая пила	1300
тостер	800	электрорубанок	900
кофеварка	1000	электролобзик	700
пылесос	1600	шлифовальная машина	1700
обогреватель	1500	циркулярная пила
СВЧ-печь	1400	компрессор
духовка	газонокосилка	1500
электроплита	3000	сварочный агрегат	2300
холодильник	600	водяной насос	1000
стиральная машина	2500	электромоторы	1500
освещение

Ну а далее, как говориться, дело техники. Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти самые кабеля.

В данной таблице приведены значения для медных проводов кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.

Таблица выбора сечения кабеля и провода

Далее нам необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть на таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групп освещении вполне подойдет провод сечением 0.5 мм кв, а для розеточных групп достаточно провода сечением 1.5 мм кв.

Но, как правило, для освещения применяют провода диаметром не менее 1.5 мм кв, а для розеточных групп используют провода сечением не менее 2.5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способен выдержать данный провод. Связано это с тем, что провода, и неважно с какого металла они сделаны, подвержены коррозии, различным механическим нагрузкам как во время монтажа, так и во время эксплуатации.

К примеру, согласно таблице, при напряжении в сети 220 В, провод сечением 2.5 мм кв способен выдержать ток до 27 А(5.9 кВт). Для защиты проводов и потребителей, в данном случае, в качестве защиты устанавливают автомат, максимальный ток срабатывания которого должен быть не более 25 А.

При проектировании электропроводки, необходимо учитывать и длину магистрали, которая будет питать конечного потребителя. Также, согласно таблице, можно определить сечение и для остальных видов нагрузки. Также, во время проектирования, а затем и монтажа электропроводки, не стоит забывать и о селективности автоматов.

В любом случае, электричество незримо и не прощает ошибок и безалаберного отношения к работе. Доверяйте профессионалам!

О выборе марки кабеля читайте здесь - Какой кабель выбрать для проводки в квартире

Кроме тока и мощности проектировщики при выборе сечения кабеля используют ряд других важных параметров. Об этом читайте здесь: Как выбрать сечение кабеля - советы проектировщика

Почему алюминий постепенно изымается из обихода при монтаже электроустановок? Чем он плох и опасен? Ответ здесь: Почему алюминиевый кабель нельзя использовать в электропроводке

Медные и алюминиевые провода соединять не рекомендуется. Но иногда их соединяют. Как это делают?

Источник: https://stroika-i-remont.info/stati/razvodka-po-kvartire-elektrichestva-montazh-elektroprovodki-v-kvartire-svoimi-rukami
