Многочисленные фото винтовых лестниц на второй этаж своими руками свидетельствуют о том, что самостоятельное изготовление таких конструкций вполне возможно. Приступая к изготовлению лестниц, необходимо определить место установки, рассчитать все параметры, разобраться в чертежах винтовых лестниц.

Винтовая лестница с опорой на стены и столб

Для примера рассмотрим винтовую конструкцию лестницы с деревянными клинообразными ступенями и несущей опорой в виде металлического столба. Такую лестницу можно устанавливать как рядом со стеной, так и посредине комнаты.

Схема конструкции лестницы

Основанием конструкции винтовой лестницы служит несущая опора в виде стержня, к которому прикреплены ступени. Как правило, для несущего столба используют массивную металлическую трубу. Опорой ступеней служат прикрепленные к стойке втулки. Их можно изготовить самостоятельно, разрезав стальную трубу на цилиндры определенных размеров. С двух сторон к цилиндрам-втулкам приваривают накладки, имеющие отверстия для насаживания их на опорную стойку.

Обратную сторону ступеней винтовой лестницы можно оборудовать удобными полочками

Для придания втулкам эстетического вида их оклеивают декоративной пленкой соответствующей фактуры. Это может быть имитация дерева или мрамора, в зависимости от сочетания с материалом для ступеней. Иногда в качестве втулок используют деревянные элементы цилиндрической формы. Здесь главное, чтобы торцы всех втулок были параллельны друг другу.

Как сделана винтовая лестница: порядок установки

Монтаж лестницы начинают с установки несущей опоры. Ее длина должна быть больше суммы высоты помещения и толщины верхнего перекрытия на 7 см. На верхнем конце опоры нарезается резьба длиной около 20 см, нижний край опоры бетонируется.

Металл и дерево — популярное сочетание для обустройства винтовых лестниц

Предварительно должны быть заготовлены все необходимые детали лестницы: ступени, втулки распора, манжеты, муфты. Все детали последовательно монтируют на несущей опоре. Как только самая последняя ступень будет установлена, всю систему фиксируют с помощью диска и прикручивания на резьбу крепежной гайки.

Далее крепятся все элементы ограждения, проверяется фиксация ступеней и стержней заграждений и окончательно фиксируется верхняя крепежная гайка.

Схема монтажа лестницы

Пояснения к Схеме монтажа лестницы:

Винтовая лестница на второй этаж в частном доме. Почему винтовая лестница

Сложно себе представить изделие, которое лишено определенных недостатков. Вкус каждого человека отличается, поэтому всегда можно найти то, что кому-то не понравится. Это справедливо и в отношении винтовых лестниц. Перед тем как решиться на сооружение такой конструкции, необходимо знать некоторые нюансы. Положительными являются:

• визуальное увеличение помещения;
• компактные габариты;
• минимальные требования к площади;
• сравнительно невысокие затраты на изготовление.

Если сравнивать винтовые лестницы на второй этаж экономкласса с большими деревянными, тогда сразу становится очевидной экономическая выгода такого решения. Иногда сумма может разниться в 1,5 раза. Это весомый аргумент в пользу выбора именно винтовой лестницы. Благодаря своим уникальным особенностям она способна визуально увеличить потолки в небольшой комнате. Это объясняется тем, как взгляд скользит по спиральной конструкции. По площади винтовая лестница занимает минимальные размеры. Для некоторых моделей может понадобиться всего около 2 м². В силу этого не должно возникнуть сложностей с выбором места для ее монтажа. При должной сноровке винтовую лестницу можно собрать самостоятельно. Есть у конструкции и отрицательные стороны:

• некоторая сложность использования;
• проблемы с самочувствием.

Узкая винтовая лестница на второй этаж создает сложности с подъемом габаритных предметов. При отсутствии других входов придется поднимать мебель и другие предметы через окна. Винтовая лестница подразумевает постоянное движение по кругу. Если ей приходится пользоваться по несколько раз в день, то у людей, которые имеют проблемы с вестибулярным аппаратом, может ухудшиться самочувствие. Недостатки использования винтовой лестницы незначительны по сравнению с плюсами, поэтому она станет отличным помощником в доме.

Размеры лестницы на второй этаж. Как посчитать размер лестницы на второй этаж?

От размеров лестниц зависит удобство, безопасность спуска-подъема. Когда марш встраивают во время ремонта или пристройки второго этажа, вычислить удобный уклон, оптимальные размеры элементов бывает сложно, поскольку проектирование приходится подгонять под имеющееся пространство. Строители рекомендуют продумывать расположение лестничной конструкции еще на стадии разработки проекта частного дома, чтобы была возможность оставить под нее разумную площадь. Специалист просчитывает правильное месторасположение, конфигурацию марша, в расчетах соблюдает строительные нормы и правила, разработанные для создания безопасного сообщения между этажами.

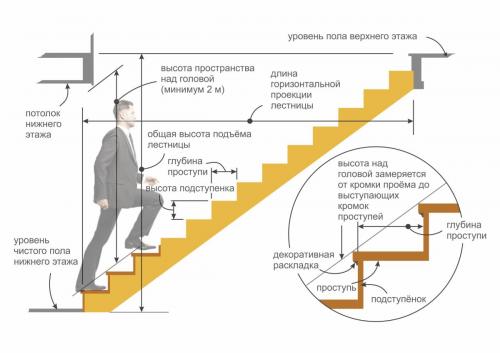

Характеристики параметров лестницы для дома

Подъем на второй этаж зависит от геометрии помещений частного дома. Он может быть прямым, поворотным или винтовым. Прямая форма — самая удобная для передвижения людей, переноса габаритных предметов, несложная в расчетах и монтаже. Но при стандартных 3 метрах между этажами и ширине пролета 1 м под нее нужно минимум 10 м2 площади на первом этаже, что найдется не в каждом помещении.

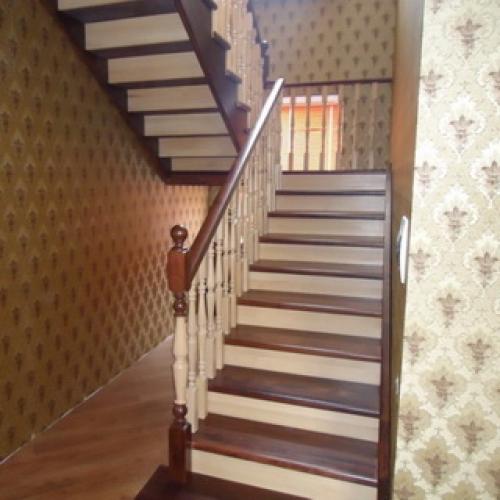

Длина проема для Г-, П-образных конструкций за счет поворотов получается меньше, чем в прямых, хотя оба вида занимают почти одинаковую площадь. На поворотных участках устанавливают площадки или забежные ступени.

Ступеньки делают поворот на 90, 180 градусов более плавным, уменьшают крутизну, размеры лестницы, но забежные ступени менее удобны, чем площадки. Марши Г-, П-образных форм размещают вдоль стен, в углах, а подлестничное пространство используют для хранения вещей или как место отдыха.

Винтовые системы — самые компактные (помещаются на 1м2). Чем меньше места занимает такой марш, тем больше крутизна подъема. Спиралевидные конструкции можно поставить в центре комнаты, в углу, на любой площади, где есть проем. Минус — круговое движение не слишком комфортно пожилым, детям. В узких проемах (60-80 см) сложно развернуться тучным людям, переносить тяжести. Чтобы построить удобный винтовой подъем, необходимо правильно вычислить размеры основных элементов. При самостоятельных расчетах рекомендуем пользоваться калькулятором (программа построена на параметрах строительных норм) или заказать расчеты размеров специалистам.

Чтобы рассчитать удобную лестницу на второй этаж, при строительстве нужно соблюдать основные нормы проектирования:

• ширина конструкции — минимум 0,8 м. Для поворотной — оптимально один метр. При наличии инвалидов в доме — не менее 1,5м;
• ступени — в одном марше от 3 до 18. Нечетное число позволяет начинать и заканчивать шаг с одной ноги, что удобно с точки зрения биомеханики движения. Оптимальная глубина проступи = размер ноги взрослого человека (в основных лестницах; от 25, в нежилые помещения на втором этаже — от 20 см). В забежных ступенях узкая часть — минимум 10, на средней линии — от 14 см;
• оптимальный уклон — 37-45̊ . При наклоне больше 45 градусов лестница будет крутой, меньше — слишком пологой, что одинаково неудобно для перемещения. Высота шага в пределах одного марша одинакова по всей длине (допустимое различие в размерах — не более 5 мм), иначе повышается риск травматизма;
• размер площадки между маршами — ширина равна ширине пролета, длина — не меньше 1,3-1,4 м, у входных дверей с открыванием на площадку — размер дверного полотна + 0,5-0,6 м;
• ограждения — для лестницы между этажами оптимально 0,9м. Если есть дети — 1,5. На входе из трех и более ступеней — минимум 0,8 м.

Винтовая лестница своими руками. Как сделать винтовую лестницу своими руками – расчет, изготовление и монтаж

Винтовая лестница на второй этаж – одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.

Устройство и  расчет винтовой лестницы

Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

Чтобы рассчитать лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

Чертежи и размеры лестничных маршей

• Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (h_п);
• Н₁– расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.

  Важно: Н₁не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

• h – высота подступенка – расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
• h₁– глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h₁= 60..65 см            (1)

• R – внешний радиус лестничного марша;
• R₁– радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса (R). В этом месте ширина проступи должна быть самой удобной;
• r – радиус внутренней опоры;
• ω – угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м,   R = 1,2 м,  ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h,  3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ – 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (L_о) по основной линии подъема рассчитывается следующим образом:

L_о = 4/3πR, подставив в формулу значение R = 1,2м, получаем

L_о = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив L_она количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h₁ = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

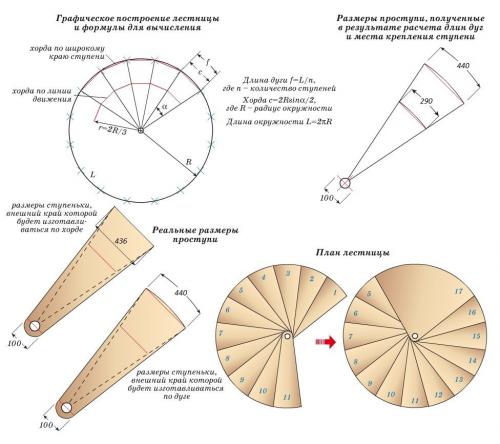

Форма ступеней

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле – внешняя длина лестницы, деленная на количество ступеней.

h₁внутр = 10см

h₁внеш = L_в/  n, где

L_в= 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h₁внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

Винтовая лестница на второй этаж в частном доме своими руками чертежи размеры расчет. Расчет винтовой лестницы. Диаметр лестницы и длина ступеней. Определение основных параметров и формы ступеней

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

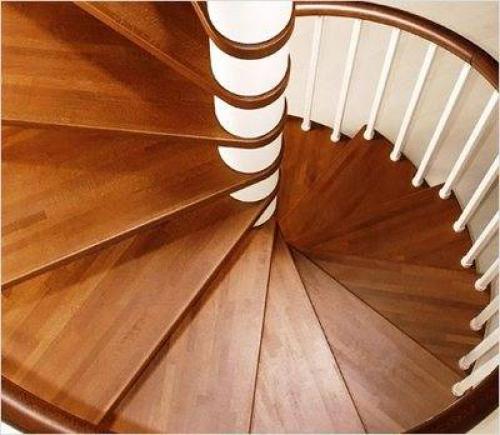

Винтовая лестница с центральной опорой

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

Измерение высоты

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению .

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

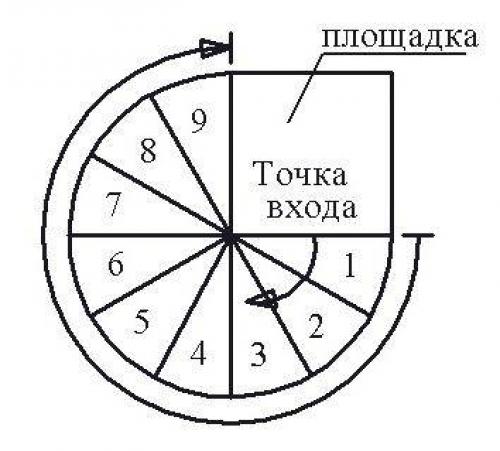

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

• Ширина проема 200 см;
• Высота этажа 250 см;
• Угол закручивания 270⁰.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

• Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
• Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

• Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 270⁰. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!
Если нужно сделать расчет полувинтовой лестницы (с углом поворота 180⁰), полученную длину окружности следует разделить на 2.
Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

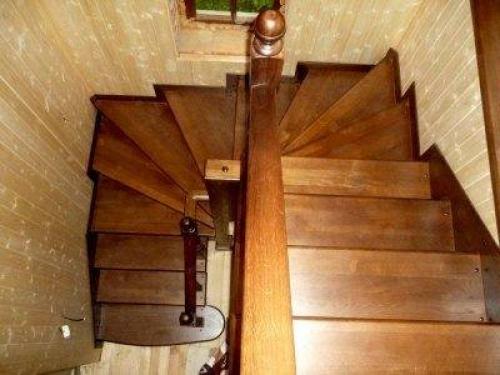

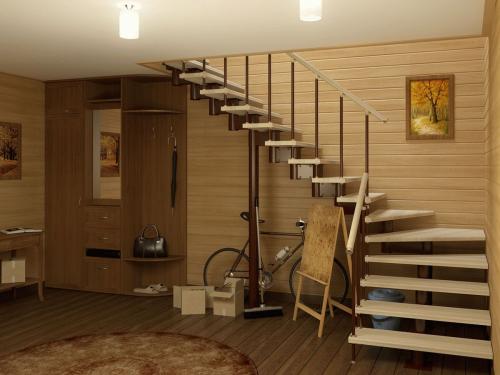

Вместо площадки использованы забежные ступени

• Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

Чертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Лестница на тетиве своими руками. Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

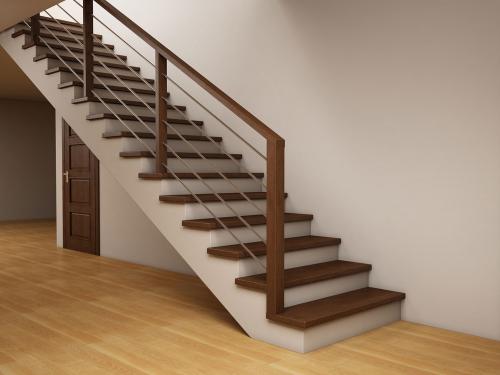

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одним из требований для монтажа лестницы на тетиве является наличие свободного пространства. Данным фактором, а также расстоянием между этажами определяется конструкция. В зависимости от этого будет выбираться и вид ограждений.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

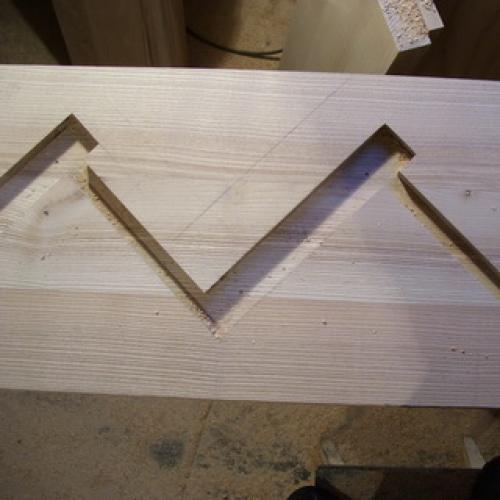

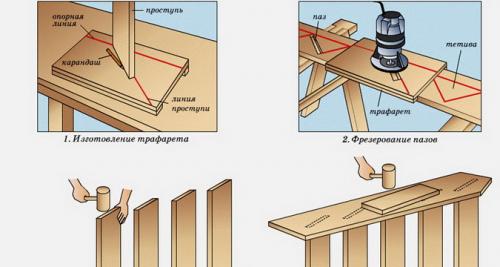

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.
