Сливной механизм для унитаза. Как именно обязан функционировать сливной механизм унитаза

Сливной механизм для унитаза. Как именно обязан функционировать сливной механизм унитаза

Данный механизм находится внутри бачка унитаза. Сливной механизм не обладает трудной конструкцией, но несет ответственность за важные функции данной техники. Он «следит» за контролем уровня воды (чтобы предотвратить избыток воды в бачке и последующие неприятности, связанные с этим), наполнением бачка водой, сливом воды.

Принцип работы данного механизма достаточно прост:

• Вода попадает в емкость (бачок) сквозь наливной клапан, находящийся на дне или стенке.
• По мере заполнения бачка «включается» запорное устройство (поплавок, клапан), своевременно блокирующее наливной клапан, когда вода достигает установленного уровня. Таким образом, предотвращается избыток жидкости в бачке.
• Для слива воды человеку достаточно нажать на определенную кнопку (или рычаг, шток, все зависит от модели), тогда открывается запорный клапан, и вода попадает в чашу унитаза.

Стоит отметить, что также функционируют модели с двумя кнопками. При нажатии на малую кнопку происходит слив небольшой доли воды, а если нажать на большую, то выполняется полный слив воды из бачка.

• Уменьшение уровня воды в бачке заново приводят систему в движение: вода поступает в бачок и наполняет его до определенного уровня, пока закрывающий клапан не перекроет поток.

Современные производители выпускают различные по дизайну и форме бачки, строго стандартизированные по объему (обычно 4 или 6 литров). Но ошибочно считать, что сливные механизмы – однотипные. Нет, их существует несколько видов. Поэтому можно быстро и без проблем подобрать замену в случае поломки.

1. Самый простейшей вид сифона для унитаза – это «груша». Его форма, действительно, напоминает грушу, поэтому это устройство и получило такое название. Это поплавкое устройство. Механизм его действий довольно прост: под тяжестью воды «груша» достаточно плотно перекрывает слив, а вот при нажатии на рычаг она приподнимается и выпускает воду. А дальше снова под воздействием воды сифон утяжеляется и перекрывает сливное отверстие.
2. Следующим видом можно назвать поршневой клапан , которым оборудованы большинство современных унитазов. Он достаточно универсален, прост в использовании и самостоятельном ремонте. Механизм его действия тоже довольно прост: он двигается по вертикали после воздействия на рычаг. Когда бачок заполняется водой, то сливное отверстие перекрывается при помощи резиновой прокладки, расположенной на конце поршня.
3. Далее идет мембранный клапан. По своей конструкции он похож на поршневой, но имеется небольшое отличие: пластиковый поршень при воздействии рычага смещает мембрану, тем самым перекрывая подачу воды. Но данный вид сливного механизма используют редко из-за того, что мембранный клапан очень чувствителен к составу воды.

Сливной механизм для унитаза ремонт. Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

В конструкции с боковым размещением клапана механизм располагается горизонтально

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Важно! Бачки с нижним подключением нуждаются в пристальном внимании к герметичности соединения.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

Конструкции с нижним размещением являются более надежными

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.

Сливной механизм для унитаза установка. Принцип работы

Выпускают бачки с нижней и боковой подводкой воды. Эта конструкционная особенность не оказывает влияния на управление резервуаром – с помощью кнопки, штокера, рычага. Разница состоит в способе подачи воды.

В любой старой модели вода подается сбоку . Наливное отверстие вместе с клапаном находится обычно на правой стороне бачка. Расположено отверстие выше уровня набора воды. При заполнении резервуара струя жидкости падает на дно, издавая сильный шум. По мере заполнения шум уменьшается.

С этой проблемой пытаются справиться, закрепив к клапану выпуска трубку. Она почти достигает дна. В этом случае жидкость подается на нижний уровень воды и сливной бачок не так сильно шумит.

Нижняя подводка предполагает размещение отверстия на дне резервуара. При этом отверстие всегда находит под водой, так как даже при полном спуске бачка жидкость остается на уровне минимум. Вода поступает снизу, так что никаких посторонних звуков не возникает.

Такой механизм подачи заметно повлиял на конструкцию клапана впуска.

• Собственно клапан закрывания – включает корпус со втулкой, прокладкой и фильтром. Приспособление плотно перекрывает отверстие и не пропускает воду. Фильтр, вмонтированный в корпус, заодно очищает поступающую воду от избытка солей кальция.
• Мембрана – помимо собственно мембраны, включает регулятор набора. Устройство полностью нивелирует шум воды и регулирует напор подаваемой струи. Чтобы изменить стандартный режим набора – сделать работу бесшумной – рычажок поворачивают. Струя слабеет, но при этом резервуар заполняется несколько медленнее.
• Клапан и мембрана соединены с направляющей, тягой , которая заменяет здесь рычаг-коромысло, стаканом и поплавком. Стакан – просто приемное депо, поплавок – действующий элемент. В такой конструкции пластиковый цилиндр поплавка смещается по направляющей вертикально вверх или вниз, переправляя силу на рычаг. Ограничивает движение цилиндра стакан, дно которого устанавливается на отметке минимум.

Действует конструкция аналогично обычной «груше», но с большей точностью. При нажатии на кнопку сливания колонка отрывается от отверстия и выпускает воду. Поплавок по мере снижения уровня жидкости смещается по направляющей вниз, пока полностью не опускается в стакан. В этот момент усилие, переданное тяге, достигает максимума и сливной клапан поднимается над впускным отверстием.

Вода поступает снизу, препятствуя механическому или случайному опусканию клапана. Напор регулируется мембранным устройством. По мере наполнения поплавок поднимается вверх по направляющей, пока не достигает отметки максимум. После этого клапан автоматически закрывается.

Такая модель позволяет синхронизировать работу всех элементов. В отличие от обычной конструкции, здесь не нужно удерживать штокер или кнопку, чтобы устройство сработало. Да и превышение уровня жидкости в резервуаре невозможно, если арматура не повреждена.

Минус нижней подводки – неудобное расположение впускного отверстия. Чтобы добраться до бачка снизу, нужно втиснуться в небольшое пространство между унитазом и стеной или же снять бачок.

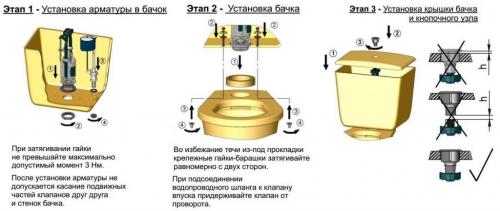

Сливной механизм для унитаза инструкция. Простая замена механизма слива

Как правило, механизм для бачка унитаза, отвечающий за слив, можно легко отрегулировать или починить, так как это действительно несложная и понятная конструкция, что и видно на схеме. Однако бывает и так, что механизм ломается полностью, тогда никак не обойтись без его полной замены, для чего сперва следует разобраться с демонтажем старого механизма.

Запомните

Все работы по замене, регулировке или починке сливного механизма нужно начинать проводить только тогда, когда вы полностью отсекли подачу воды на него. Сделать это проще всего, перекрыв общие краны в доме или квартире. Если же таких не обнаружилось, тогда придется обращаться в ЖЭК с просьбой закрытия стояка на определенное время, в которое обязательно нужно уложиться.

Полная замена комплектующих

Для начала, не помешает сходить в магазин и купить новый механизм бачка унитаза, иначе все ваши усилия могут пойти насмарку. Проще всего, конечно, разобрать устройство и взять необходимые части с собой, но это может оказаться нереально, потому лучше всего прихватить сопроводительную документацию к бачку. Тогда и вопросов, как снять сливной механизм в бачке унитаза будет гораздо меньше, ведь схема легко объяснит многие «непонятки».

В современных магазинах сантехники работают грамотные и опытные консультанты, которым можно просто описать нужный вам механизм слива для бачка унитаза старого образца, с кнопкой или двумя кнопками, чтобы они поняли и посоветовали именно то, что нужно.

• Перекройте воду и нажмите кнопку слива бачка, чтобы выпустить из системы остатки жидкости, которая при разборке может потечь на пол, что совершенно недопустимо.
• Выкрутив кнопочку слива, снимите крышку унитаза . Как именно это можно сделать с разными вариантами кнопок, уже имеется статья на нашем сайте, стоит прочесть ее более подробно.
• Аккуратно отсоедините все видимые шланги и демонтируйте внутреннюю часть сливного механизма с переливом и поплавком.
• Снизу унитаза открутите винты, которые надежно скрепляют его с бачком.
• После снятия бачка с крепления, демонтируем нижнюю часть сливного механизма с имеющейся на нем, большой основной прокладкой.
• В освободившееся таким образом отверстие бачка, начинаем постепенно и методично вставлять по очереди нужные детали, повторяя все действия в обратном порядке.

Если крепежные винты бачка поддались коррозии, значит и они нуждаются в замене, даже если в ремкомплекте их нет. Тогда придется приобрести эти элементы дополнительно, благо дело, стоимость их доступна для каждого. Далее останется завершить сборку, но не полностью, так как первое сливание воды нужно произвести сразу, пока вы еще не прикрутили крышку бачка на ее место. Сливной механизм бачка унитаза с двойной кнопкой заменяется точно также, как и с одной. Главное приобрети правильный комплект запасных частей, чтобы не прогадать.

При нижней подачи воды

Когда впускной клапан для ввода воды в бачок располагается не сбоку, как в большинстве случаев, а снизу, тогда придется несколько дольше повозиться. Все дело в том, что там обязательно будет находиться не просто клапан, а специальная мембрана, «подобраться» и раскрутить которую будет довольно трудно, ввиду отсутствия свободного пространства. Бачок чаще всего находится вплотную к стене, потому развернуться будет действительно сложно.

Специалисты рекомендуют либо воспользоваться специальными накидными головками, которые имеются в хозяйстве далеко не каждого домашнего умельца, либо спилить часть обычного гаечного ключа болгаркой, либо стараться справиться как-то так. Все остальные действия, кроме откручивания заборной арматуры, нужно повторить по предложенному плану, а на место старых деталей, установить новые. Запомните, подобные действия придется повторять каждые 5-7 лет, если за это время не подразумевается ремонт в санузле и полная замена бачка. Так что будьте готовы к подобным перипетиям, а опыт обычно приходит с годами.

Сливной механизм для унитаза: виды. Принцип действия

Несмотря на большое разнообразие новых сантехнических изделий, предлагаемых к покупке производителями различных стран, устройство механизма для слива при помощи кнопки в каждой из них имеет практически идентичную конструкцию. Это позволяет упростить сервисное обслуживание. А при возникновении неисправности поврежденный механизм для слива можно найти практически в любом магазине.

Сливной механизм с применением кнопки представляет собой конструкцию, состоящую из ряда деталей. Видимые элементы этой сливной системы включают в себя:

• сливной бачок, ёмкостью до 8 л;
• крышку сливного бачка, расположенную на верхней части бачка (в неё встраивается кнопочный механизм слива);
• кнопки (их количество зависит от разновидности сливного кнопочного механизма, включающего обычно либо один, либо два этих элемента).

Помимо наружных деталей, механизм слива бачка компакт-унитаза оснащен следующими внутренними деталями:

• наливным (впускным) клапаном;
• выпускной арматурой (выпускным штоковым клапаном);
• поплавочной грушей (или просто – поплавком);
• трубкой для перелива.

Механизм действия кнопочной сливной системы заключается в том, что первоначально вода затекает в бак с помощью клапана, отвечающего за налив. Поплавок внутри бачка в это время находится внизу. Когда уровень воды в бачке начнёт повышаться, поплавок также будет подниматься.

При достижении уровеня воды определенной отметки поплавок посредством специального рычага на хомуте перекроет наливной клапан, подача воды прекратиться.

Для приведения механизма слива в рабочее состояние необходимо нажать на кнопку, находящуюся на крышке сливного бачка. При этом открывается сливной клапан и жидкость поступает в чашу унитаза, осуществляя функцию смыва. Поплавочный механизм опускается вниз, приоткрывая клапан, предназначенный для впуска воды. Именно таким образом осуществляется работа однокнопочного механизма для слива воды.

Схема работы двухкнопочного механизма выглядит несколько иначе. Бачок при такой конструкции имеет не одно, а два сливных отверстия. При надавливании на кнопку (клавишу) меньшего размера поднимается уплотнитель первого сливного канала. Жидкость из бачка при работе этой схемы сливается лишь наполовину. При нажатии второй кнопки, обычно имеющей больший размер, нежели первая, открывается клапан на втором сливном отверстии.
