Разводка электричества в квартире. План электропроводки

25.05.2022 в 05:48

Разводка электричества в квартире. План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

    Обычно ремонт состоит из нескольких этапов:
  • перепланировка (если необходимо);
  • сантехнические работы;
  • предмонтаж трасс кондиционирования;
  • строительные работы – штукатурка, монтаж потолков;
  • установка сантехнических изделий – умывальников, душевых кабин, унитазов;
  • разводка электричества;
  • установка дверей, напольных покрытий;
  • поклейка обоев, покраска;
  • монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

    Для выполнения схемы нам понадобиться:
  1. тетрадный лист;
  2. линейка;
  3. ручка;
  4. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Разводка электричества в квартире. План электропроводки

Пример плана электропроводки в квартире

    На схеме следует отобразить максимально подробно следующие элементы:
  • Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2площади принято устанавливать по одной розетке.
  • Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
  • Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  • Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
  • Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  • Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Разводка электрики в квартире по полу. ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями "Можно ли сверлить стену в этом месте?". Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

  • не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
  • прокладывать электропроводку с минимальным количеством изгибов;
  • тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Электрика в квартире советы. Составление схемы


Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

  1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
  2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
  3. Поворот трассы должен осуществляться только под прямым углом.
  4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
  6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  7. В каждой комнате должна быть обязательно распределительная коробка.
  8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Разводка электрики в квартире своими руками. Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Разводка электрики в новостройке.

assets/from_origin/upload/resize_cache/iblock/13b/600_450_2/13bd1ac34e7b3646614c37332d4d9b92.jpg

Из этой статьи вы узнаете:

  • Каких правил нужно придерживаться при разводке электрики в доме
  • Как правильно производится и из каких этапов состоит разводка электрики в доме
  • Какие инструменты нужны для разводки электрики в доме
  • Как составляются проект и схема разводки электрики в доме
  • Какой тип проводки выбрать лучше всего: открытую или скрытую
  • Как узнать общую мощность приборов
  • Как сделать разводку электрики в доме своими руками
  • Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ. Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Разводка электричества в квартире. План электропроводки 01

Основные правила при разводке электрики в частном доме или квартире:

  1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
  2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
  3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

    Разводка электричества в квартире. План электропроводки 02

  4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.

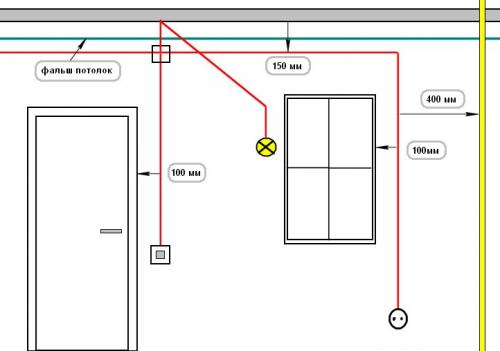

  5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

    Разводка электричества в квартире. План электропроводки 03

  6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
  7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
  8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.

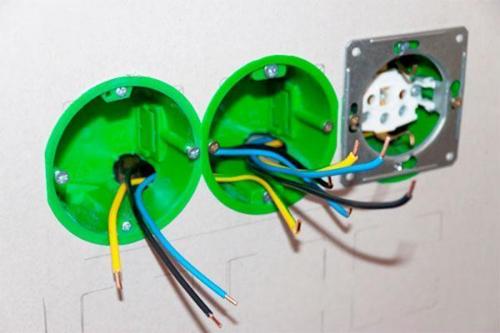

  9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

    Разводка электричества в квартире. План электропроводки 04

  10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.

Электрика в квартире для чайников. С чего начать обучение

Пособия по электрике «для чайников» присутствуют на информационных порталах. Дефицита таких материалов не наблюдается, поэтому каждый желающий может начать изучать дисциплину с нуля. Однако если человек планирует получить профессию электрика, ему придется поступать на соответствующий факультет высшего или средне-специального учебного заведения.

Вуз, техникум, колледж

Многие учебные учреждения предлагают получить профессиональное образование электрика. Стоит рассмотреть особенности обучения в каждом из них:

  1. Полный курс в ВУЗе длится 4-5 лет. Здесь дается минимальная практическая база. Однако ВУЗы готовят специалистов с хорошими теоретическими знаниями. Учебные заведения принимают выпускников 11-х классов или ССУЗов.
  2. Техникумы дают равное количество теоретических и практических навыков. Обучение направлено на получение рабочей специальности. Поэтому теория изучается менее детально, чем в ВУЗе. Техникумы принимают выпускников 9-х или 11-х классов школы. Обучение длится 4 или 3 года соответственно.
  3. Училище или колледж. Такие заведения подготавливают рабочих, поэтому теоретическая часть сведена к минимуму. Профессию электрика в училище можно получить за 1-3 года.

Электрика в квартире для чайников. С чего начать обучение

Курсы

Такие программы помогают освоить базовые навыки за 2-8 недель. Уроки проходят как в стандартном, так и в онлайн-режиме. Недостатком курсов считается малый объем получаемых знаний. Начинающий электрик изучает азы электротехники, осваивает некоторые навыки. Практические занятия обучающийся проводит самостоятельно.

Все курсы ведутся на платной основе, проходить их можно, не оставляя другой работы.

Самообучение

Если описанные способы обучения не подходят, человек может осваивать электротехнику самостоятельно с помощью специальной литературы. Выполнять сложные задачи в таком случае электрик не сможет, однако смонтировать проводку в квартире ему будет под силу. Чтобы стать опытным специалистом с помощью самоучителей, необходимо проходить практику помощником электрика. Ученик должен внимательно следить за действиями наставника, выполнять несложные задания.

Электрика в квартире для чайников. С чего начать обучение

Разводка электрики в комнате. Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура. Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Разводка электрики в комнате. Какой должна быть разводка

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.
