Схема эл проводки в квартире. Для чего нужна схема электропроводки в квартире

Если вы затеяли ремонт, вы так или иначе коснетесь вопроса электропроводки. Купили ли вы квартиру в новостройке с черновым ремонтом или решили обновить хрущевку – проводка потребует вашего внимания.

В новой квартире вам захочется сделать все по вашей планировке. В домах же старой постройки проводка зачастую уже порядком изношена. Кроме того, в те времена электрическая сеть не была приспособлена для подключения всей той техники, которую мы активно используем сейчас. Посудомоечные и стиральные машины, духовые шкафы, электрические плиты — все это приборы высокого потребления электричества. Для них нужно устанавливать отдельные розетки с заземлением.

Нагрузку дают и многочисленные мелкие бытовые приборы: мультиварки, пылесосы, электрочайники. В совокупности они ощутимо нагружают электросеть, и слабая проводка может не выдержать. Поэтому разводку в старых домах нужно обязательно менять либо модернизировать — это вопрос безопасности жильцов всего дома

В целях экономии каждый хозяин пытается справиться своими силами, забывая, что между заменой лампочки и монтажом проводки лежит огромная пропасть знаний, умений и осторожности. Схема электропроводки в квартире — это тонкая и кропотливая работа, которую мы рекомендуем доверить профессионалам. Но если желание обучиться этому делу велико, мы расскажем, с чего начать и на что обратить внимание.

В домах типовой застройки схема проводки в квартире стандартная. В постройках по индивидуальным проектам схема уникальная, составленная только для этого дома, квартиры или дачи.

План составляют в подробных деталях, с условными обозначениями абсолютно всех элементов снабжения электричеством. В нем отражены расположение проводки, выключателей и розеток, установленные распределительные короба, электросчетчики и прочее. Схема электропроводки квартиры намного упрощает жизнь: при ремонте и монтажных работах не нужно будет гадать, где проходит кабель и что питает этот выключатель. Но это не все.

Вы экономите. Схема поможет заранее узнать, какие комплектующие понадобятся для монтажа электросети, подготовить список и закупиться по нему, изучая специальные предложения в магазинах. Не нужно бежать каждый раз в строймаркет, если обнаружатся недокупленные материалы.

Вы оптимизируете электросеть. Тщательно составленная схема демонстрирует места электропроводки, которые могут перегреться от высокой нагрузки. Видя эти узлы, вы оптимально распределите мощности, тем самым усилив пожарную безопасность.

Вы ничего не упускаете из виду. Подготовленная схема позволит составить четкий план действий, разделив монтажные работы по дням или этапам. Держа перед глазами план, вы не забудете ни об одной детали.

Квартирный вопрос включает в себя периодические ремонты, которые невозможно проводить без схемы электропроводки. Помните, что работа с электричеством тесно связана с опасностью для жизни! В вопросах проводки вам поможет профессиональный электрик, если вы не уверены в своих силах.

Затеяли ремонт, который невозможно закончить из-за нехватки материалов? Доверьте траты Халве : умная карта рассрочки поможет купить все необходимые комплектующие для ремонта, мебель, светильники и текстиль, разделив платежи на равные части. Выбирайте товары в магазинах-партнерах, оплачивайте их заемными средствами с Халвы и возвращайте деньги равными частями до 10 месяцев, не переплатив ни копейки. Проценты банку заплатит магазин, в котором вы совершили покупки.

Схема эл проводки в квартире. Для чего нужна схема электропроводки в квартире 01

Принципиальная электрическая схема квартиры. Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
подготовка и согласование электропроекта коттеджа (при необходимости);
выполнение монтажа проводки и электрооборудования;
получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
подписание договора электроснабжения со снабжающей компанией.

Если новый потребитель (объект) укладывается в 15 кВт, то во многих снабжающих организациях при запросе ТУ даже не требуют электропроект здания. Они просто ставят на вводе ограничитель по мощности. В результате больше оговоренного в договоре и техусловиях объема электроэнергии получить из сети все равно не выйдет.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Схема электропроводки в двухкомнатной квартире. Схема электропроводки двухкомнатной квартиры

Типовая схема электропроводки в 2-х комнатной квартире

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Схема электропроводки в частном доме. Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
заземление и нулевые провода закрепляются к приборам болтовым соединением.

Разводка электрики в квартире. Шаг №1. Планируем расстановку мебели

До начала составления плана электрики необходимо определиться с местом установки самых мощных электроприборов, таких как стиральная и посудомоечная машины, электроплита и бойлер. К этим устройствам рекомендуется прокладывать отдельный кабель, подключённый к отдельному автомату.

Расположение розеток и выключателей зависит от расстановки мебели. Шкафы и диваны не должны заслонять эти приборы, но при этом розетки должны располагаться поблизости от стационарных приборов, причём их количество зависит от типа аппаратов.

Например, возле телевизора можно установить несколько точек для самого телевизора, антенного блока питания и TV тюнера, а для компьютера, несмотря на большое число периферийных устройств, достаточно одной точки. Эти аппараты включаются через сетевой фильтр, имеющий всего одну вилку.

Кроме розеток и выключателей план электропроводки квартиры включает в себя распределительные коробки. Желательно, чтобы эти элементы не оказались в труднодоступном месте, например, за подвесным шкафом или шкафом-купе. Это усложнит ремонтные работы.

Удобнее всего начинать составление схемы электропроводки квартиры с плана квартиры с указанием расположения дверей и окон. Составить такой чертёж можно в специализированной компьютерной программе, например "Дизайн Интерьера 3D", Planoplan, AutoCAD или просто от руки. Это не имеет особого значения. Главное, чтобы рисунок был понятен не только составителю, но и другим членам семьи и электромонтёрам. Для этого необходимо подписать все помещения.

Совет! Для экономии места допускается комнаты пронумеровать, а рядом с планом поместить расшифровку.

После составления чертежа квартиры на нём отмечается вся мебель, как имеющаяся в наличии, так и та, приобретение которой только планируется. В ванной комнате необходимо отметить зеркало с подсветкой и розетку для фена и электробритвы. Желательно заранее определить место монтажа кондиционеров и запланировать установку розеток возле каждого из аппаратов на высоте не менее 2 метров.

Рядом с предметами обстановки указывается их высота. В некоторых случаях удобно выбрать нестандартную высоту установки электроприборов - на 10см выше стола или комода.

Простая схема электропроводки в доме. Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один – входной – устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком.

Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление.

Если хотите, можно побороться, если нет – выбирайте счетчик и автомат в корпусе с повышенной пыле- и влагозащищенностью – класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше – IP-44, соответственно будет ниже и цена.

Какой провод использовать для проводки в доме

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели

Важной их характеристикой является поперечное сечение

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл. проводки, то она может состоять из:
монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту , то такое соединение будет ненадежным. Результат – искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь. Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Схема электропроводки в 2-х комнатной квартире панельного дома. Схема электропроводки в квартире. Част.

В предыдущей статье « Схема электропроводки в квартире. Часть 1 » мы рассмотрели схемы существующих старых электропроводок и их недостатки.

А теперь мы познакомимся с электропроводками, выполненным по современным нормам и требованиям ( ПУЭ , ПТЭЭП).

Схема электропроводки квартир не могут быть совсем одинаковыми, потому что требования к электроточкам ( розетки , выключатели , светильники) и заявленной мощности у каждого клиента (заказчика) свои. Но по принципу исполнения они могут быть схожи.

В статье про установку розеток и выключателей Вы узнаете, в каких местах и на какой высоте расположить розетки и выключатели.

Рассмотрим типовые схемы электропроводки для 2-комнатной квартиры.

В 2-комнатной квартире электропроводку можно разбить на 6 групп:

розетки комнат
розетки для кухни (достаточно мощные электроприемники — электрический чайник, посудомоечная машина, микроволновая печь и др.)
розетка для электрической плиты (делаем отдельным кабелем)
розетки для ванной комнаты (достаточно мощные электроприемники — стиральная машина , фен, полотенце-осушитель, теплые полы)
освещение одной половины квартиры
освещение второй половины квартиры

Если Вы не заказывали проект у специализированной фирмы, а делаете электропроводку в квартире своими руками, то не забывайте про основные моменты — заземление, установленная мощность электрических приборов, выбор сечение жил кабелей и применение современных защит, таких как УЗО или дифференциальные автоматы. Вашему вниманию представляю типовую схему электропроводки.

Типовая схема электропроводки в квартире

В данной схеме в оранжевых квадратиках указано сечение жил кабеля (кв. мм), в зеленых и синих квадратиках — номинальный ток (А) автоматического выключателя , дифференциального автомата и УЗО.

Номинальные токи автоматических выключателей рассчитаны в соответствие с сечением жил кабеля определенной группы. Для освещения используется сечение 1,5 кв. мм, для розеток — 2,5 кв. мм. Для электрической плиты закладываем большее сечение — 4 кв. мм.

Но если у Вас возникнут вопросы по выбору сечения проводников, то можно воспользоваться таблицей. Более подробно об этом написано в статье Как определить сечение провода?

Внимание!!! Это должен знать каждый! Применять провод ПУНП строго запрещено.

Зная тип материала (алюминий или медь), установленную мощность электроприемника и условия прокладки кабелей (на воздухе или в земле) самостоятельно выбираем сечение проводов.

После выбора сечения необходимо приступить к выбору марки провода или кабеля . Переходите по ссылке, там все подробно описано как это сделать.

На данной схеме не указано подключение электросчетчика , это отдельный вопрос, который мы рассмотрим в отдельной статье. Ввод в квартиру заложен сечением 10 кв. мм, но это сделано с большим запасом — обычно в своей практике вводной кабель использовали сечением 6 кв. мм или 4 кв. мм.

Вводной автомат установлен на номинальный ток 63 (А), а сразу же после автомата установлено УЗО с уставкой дифференциального тока 300 (мА). Сделано это с целью пожарной безопасности. Для защиты людей от поражения электрическим током в опасных помещениях (влажность) применяют УЗО с уставкой дифференциального тока от 10-30 (мА). В нашем случае УЗО установлены во всех розеточных группах.Такое решение будет правильным, но может оказаться дорогостоящим, поэтому моя рекомендация при ограниченном бюджете — в ванную комнату и кухню устанавливать УЗО необходимо в любом случае.

Обязательно прочитайте статью, как правильно устанавливать розетки в ванной комнате .

Группы освещения не снабжается УЗО, т.к. маловероятно случайное прикосновение с электрическими приборами, а также сам корпус светильников и люстр необходимо соединять с PE проводником.

Все вышеперечисленные коммутационные аппараты, в том числе и счетчик, помещаем в свой квартирный электрический щиток .

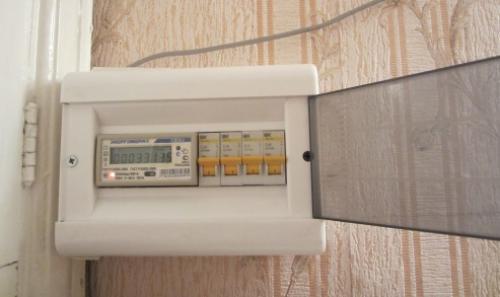

Квартирный электрощиток

Счетчик электрической энергии устанавливаем электронный, программируемый с несколькими тарифами (от 2 и выше). Устанавливается он просто и удобно на DIN-рейку. В следующих статьях Вы можете подробно узнать о том, как правильно купить электросчетчик и выбрать электросчетчик .

И еще забыл сказать. Помимо силовой электропроводки в квартире, нужно проводить совместно и монтаж низковольтных сетей, таких как телефонный и антенный кабели, и витую пару к сетевой карте компьютера.

В конце статьи предлагаю Вам познакомиться с проектом схемы электропроводки магазина, в котором подробно рассмотрены все этапы монтажа от питающего кабеля до розеток.

Источник: https://stroika-i-remont.info/stati/shemy-razvodki-elektroprovodki-v-kvartire-chto-vazhno-znat-pro-elektriku-v-kvartire-pravila-i

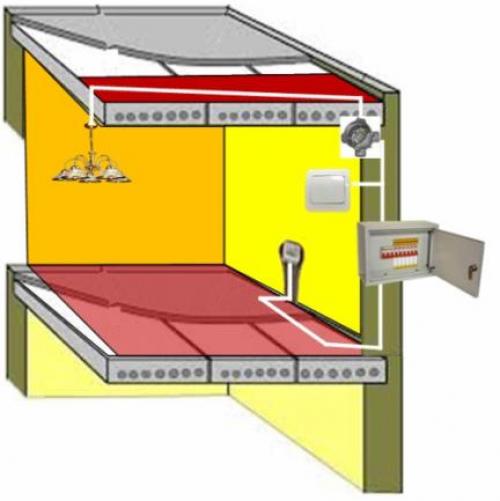

Схема проводки в квартире панельного дома. Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

К сведению! Кроме того, что каналы под электропроводку в панельном доме были низкого качества и забиты отходами бетона, их положение и распределение было, мягко говоря, неоптимальным.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

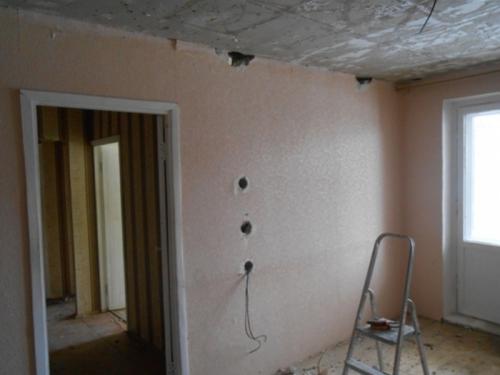

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.
