Полное руководство: как подключить реле давления воды к электрической сети

Полное руководство: как подключить реле давления воды к электрической сети

Реле давления – это устройство, которое подключается к водозаборной насосной станции на базе поверхностного или погружного насоса, которые работают с чистой водой без твердых включений.

"Схема подключения реле давления к глубинному насосу"

Устройство автоматики работает совместно с гидроаккумулятором и погружным насосом, отличается простейшим механизмом настройки. Аппарат предназначен для включения или отключения насоса.

Включает погружной насос, когда в скважине падает давление, кран открывается.

Выключает насос, когда в системе пропадает расход воды, кран закрывается. Защищает насос от «сухого хода».

Применяется в подпиточных насосах для подключения в замкнутых системах отопления, котельных и для теплоснабжения в системах кондиционирования и вентиляции воздуха в помещении.

В качестве обязательного автоматического устройства — применяется в поливочных установках и системах пожаротушения.

"Реле давления для систем водоснабжения, тип:, 1-5 бар, 1/4",

с накидной гайкой, с упаковкой, на которой обозначены характеристики"

Устройство

Реле — это двухконтактное коммутационное устройство автоматики для защиты и управления насосом. Включает и отключает электропитание. Подключается к электросети.

Принцип действия конструкции основан на использовании мембранного привода, который срабатывает при повышении или понижении давления воды.

Давление воды изначально меньше заданного значения, контакты — замыкаются, насос включается.

Давление достигает заданного предела — контакты размыкаются, насос — выключается.

Защищает насосную установку от работы в «сухую», отключая в отсутствие воды в водозаборе.

В интернет-магазине компании STOUT представлены несколько разновидностей реле давления:

Модель PM5G регулирует давление в пределах 1 – 5 бар.

Модель PM12G — от 3 до 12 бар. 3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

"Конструкция и узлы реле давления"

Реле работает за счет срабатывания контактов при уменьшении или увеличении давления воды ниже или выше определенного значения.

схемы подключения

устройство автоматики входит в группу безопасности гидроаккумулятора. применяется в замкнутом контуре системы отопления частного дома, коттеджа — для горячего и холодного водоснабжения.характеристики системы:

1. Мощность котла — до 50 кВт.
2. Объем расширительного бака — до 24 литров.

"Схема установки реле на трубопроводе системы водоснабжения"

Правила размещения устройства безопасной эксплуатации, согласно инструкции:

Реле устанавливают рядом с котлом.

Размещают выше уровня котла.

Монтируют в вертикальном положении.

Между устройствами безопасности котла и трубами системы отопления запрещено устанавливать запорную арматуру. Подобное действие может привести к сужению подводки.

Предохранительный клапан оборудуют шлангом сброса — его диаметр должен соответствовать диаметру выходного патрубка на клапане.

Длина шланга должна превышать 2 метра.

Не должно быть более двух изгибов на шланге. Если соблюдение этих условий невозможно, разрешается применить шланг на калибр больше.

Для предупреждения поломок и несрабатывания реле, предохранительный клапан на корпусе реле регулярно очищают от грязи — не реже чем раз в шесть месяцев.

"Схема размещения в системе отопления группы безопасности насоса, укомплектованной реле давления"

Правила и характеристики реле STOUT подробно описаны в инструкции, размещенной на сайте.

Подключение к электричеству

Подключение к электросети выполняются при снятой крышке трехжильным кабелем сечением 1,5 мм2 согласно схеме.

Связанные вопросы и ответы:

Какие материалы и инструменты мне понадобятся для подключения реле давления воды

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле - это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать - плохо. Будет течь. Много - не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится - хорошо. Нет - потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо - это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит - то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Как выбрать правильное реле давления для моей системы водоснабжения

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

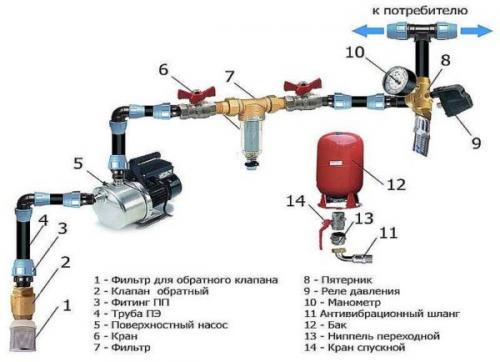

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

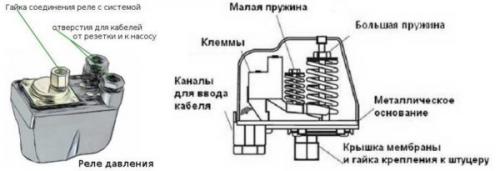

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 - 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4"	1 - 5 атм	1,4 - 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 - 12 атм	5 - 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 - 5 атм	2,8 - 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1"	1,5 - 5 атм		Италия		7-11 $
Genebre 3781 1/4"	1 - 4 атм	0,4 - 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Как определить, какие клеммы на реле предназначены для подключения к сети и к насосу

Реле давления – это устройство, которое подключается к водозаборной насосной станции на базе поверхностного или погружного насоса, которые работают с чистой водой без твердых включений.

"Схема подключения реле давления к глубинному насосу"

Устройство автоматики работает совместно с гидроаккумулятором и погружным насосом, отличается простейшим механизмом настройки. Аппарат предназначен для включения или отключения насоса.

Включает погружной насос, когда в скважине падает давление, кран открывается.

Выключает насос, когда в системе пропадает расход воды, кран закрывается. Защищает насос от «сухого хода».

Применяется в подпиточных насосах для подключения в замкнутых системах отопления, котельных и для теплоснабжения в системах кондиционирования и вентиляции воздуха в помещении.

В качестве обязательного автоматического устройства — применяется в поливочных установках и системах пожаротушения.

"Реле давления для систем водоснабжения, тип:, 1-5 бар, 1/4",

с накидной гайкой, с упаковкой, на которой обозначены характеристики"

Устройство

Реле — это двухконтактное коммутационное устройство автоматики для защиты и управления насосом. Включает и отключает электропитание. Подключается к электросети.

Принцип действия конструкции основан на использовании мембранного привода, который срабатывает при повышении или понижении давления воды.

Давление воды изначально меньше заданного значения, контакты — замыкаются, насос включается.

Давление достигает заданного предела — контакты размыкаются, насос — выключается.

Защищает насосную установку от работы в «сухую», отключая в отсутствие воды в водозаборе.

В интернет-магазине компании STOUT представлены несколько разновидностей реле давления:

Модель PM5G регулирует давление в пределах 1 – 5 бар.

Модель PM12G — от 3 до 12 бар. 3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

"Конструкция и узлы реле давления"

Реле работает за счет срабатывания контактов при уменьшении или увеличении давления воды ниже или выше определенного значения.

схемы подключения

устройство автоматики входит в группу безопасности гидроаккумулятора. применяется в замкнутом контуре системы отопления частного дома, коттеджа — для горячего и холодного водоснабжения.характеристики системы:

1. Мощность котла — до 50 кВт.
2. Объем расширительного бака — до 24 литров.

"Схема установки реле на трубопроводе системы водоснабжения"

Правила размещения устройства безопасной эксплуатации, согласно инструкции:

Реле устанавливают рядом с котлом.

Размещают выше уровня котла.

Монтируют в вертикальном положении.

Между устройствами безопасности котла и трубами системы отопления запрещено устанавливать запорную арматуру. Подобное действие может привести к сужению подводки.

Предохранительный клапан оборудуют шлангом сброса — его диаметр должен соответствовать диаметру выходного патрубка на клапане.

Длина шланга должна превышать 2 метра.

Не должно быть более двух изгибов на шланге. Если соблюдение этих условий невозможно, разрешается применить шланг на калибр больше.

Для предупреждения поломок и несрабатывания реле, предохранительный клапан на корпусе реле регулярно очищают от грязи — не реже чем раз в шесть месяцев.

"Схема размещения в системе отопления группы безопасности насоса, укомплектованной реле давления"

Правила и характеристики реле STOUT подробно описаны в инструкции, размещенной на сайте.

Подключение к электричеству

Подключение к электросети выполняются при снятой крышке трехжильным кабелем сечением 1,5 мм2 согласно схеме.

Как правильно подключить реле давления к электрической сети, чтобы избежать короткого замыкания

Прежде всего, необходимо ни в коем случае не прикасаться к токоведущим частям, которые могут оказаться под напряжением. Плакат «Не проверяй пальцем есть ли напряжение» Вдобавок необходимо строго соблюдать паспортные и проектные электрические схемы подключения технологического оборудования и инструмента. Обязательного соблюдения требуют и схемы внутренних и внешних соединений, используемые для производства электромонтажных работ. Необоснованные отступления чреваты электротравмами. Причем несчастный случай может случиться не только с монтажником, но и с любыми лицами, находящимися на объекте, даже много позже сдачи этого объекта в эксплуатацию. Необоснованные отступления чреваты электротравмами Особого отношения требует электрический инструмент и переносные светильники. Несмотря на наличие отметки о периодической поверке, состояние корпуса инструмента, светильников и изоляции шнура должно оцениваться перед работой ежедневно. В случае особо опасных условий работы инструмент и светильники должны подключаться к сети пониженного напряжения и/или через разделительный трансформатор. Ну и самое главное: обязательно использование основных и дополнительных средств защиты от поражения электрическим током. При работе в сетях до 1000 вольт основными средствами защиты от поражения током являются:

• диэлектрический инструмент;
• диэлектрические перчатки и диэлектрические боты;
• диэлектрические коврики;
• указатели напряжения;
• диэлектрические штанги.

Какие меры безопасности необходимо соблюдать при работе с электрическими соединениями

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент — электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, еслислишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Как проверить, правильно ли подключено реле давления и работает ли оно

Каким должно быть давление воды в частном доме

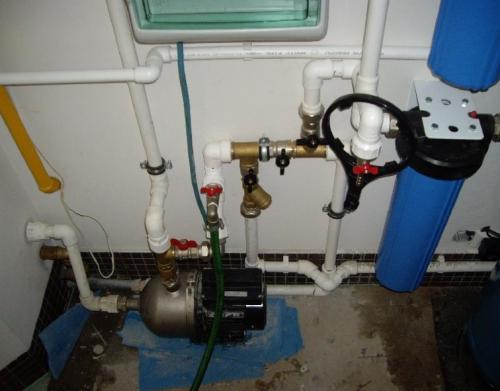

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Какие общие ошибки возникают при подключении реле давления и как их избежать

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.
