Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

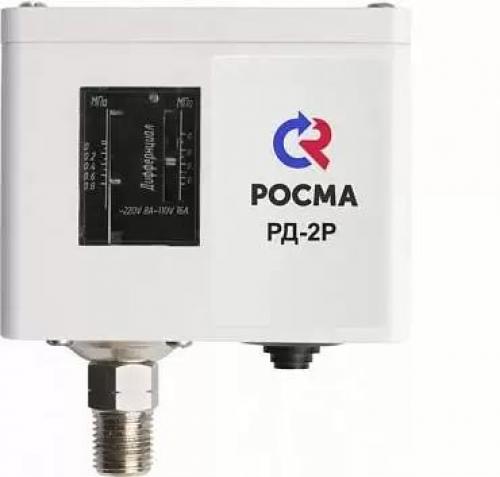

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее — одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Источник: https://doma-na-veka.ru/novosti/shema-podklyucheniya-rele-davleniya-naznachenie

Связанные вопросы и ответы:

Какие основные компоненты необходимы для подключения реле давления

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле - это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать - плохо. Будет течь. Много - не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится - хорошо. Нет - потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо - это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит - то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Как определить правильное место для установки реле давления в системе

Реле давления воды замыкает и размыкает контакты, которые включают и останавливают водоподъемную технику. Когда хозяева автономного водопровода открывают кран, давление воды в сопряженном с прибором гидробаке начинает падать. При достижении выбранной владельцами минимального количества срабатывает замыкающий контакт, который активизирует насос.

Как только хозяева закроют кран, расход воды прекратится. Однако насос продолжит откачку до тех пор, пока не восстановит запас воды в гидроаккумуляторе. Затем контакт разомкнется, реле остановит забор воды, когда напор в системе достигнет предельного значения.

Найти подходящее реле давления воды помогут следующие ориентиры:

1. Способ работы. Устройства подразделяются на 2 типа по принципу действия: электромеханические и электронные. Электромеханические аппараты делятся на пружинные и стрелочные разновидности. Первые самые простые и доступные по цене, они регулируются путем зажима или ослабления 2-х пружин. Настройка стрелочных реле давления воды, предназначенных для оснащения гидроаккумуляторов, производится вращением 2-х гаек на лицевой стороне прибора. Электронные типы настраивают с помощью мембранных или сенсорных кнопок, их работой руководят вмонтированные платы.
2. Мощность насоса. Возможности прибора должны соответствовать производительности водоподъемного агрегата. От объема гидробака напрямую они не зависит. Зато сам гидротехнический резервуар подбирают в соответствии с типом насоса. Для погружных устройств рекомендован объем свыше 30-50 л, чтобы реле реже срабатывало, не запускало насос без реальной необходимости. Для поверхностных разновидностей литраж подбирают, ориентируясь на приблизительный разовый расход воды.
3. Предел напора в водопроводе. Характеристика указана в техпаспорте, ее нельзя превышать. Стандартные значения варьируют в интервале от 4 до 10 бар.
4. Температурно-влажностный режим. От него зависит место установки реле давления с гидроаккумулятором. В зависимости от допустимых показателей температуры и влажности этот тандем располагают в помещении с отоплением или без него, в крытом павильоне, кессоне или приямке.
5. Дополнительный функционал. Бюджетные электромагнитные реле с пружинами не снабжены дополнительными возможностями. Их продвинутые одноклассники дополнены манометрами. У стрелочных и электронных конкурентов гораздо больше полезных опций. Кроме встроенного манометра и защиты от сухого хода, они оснащены реле протока, сигнализатором утечки, системами автоматического перезапуска, предотвращением частых включений, кнопкой сброса настроек, режимом полива и др.

Какие правила безопасности следует соблюдать при подключении реле давления

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, — красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Как выбрать подходящее реле давления для конкретной системы

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Как подключить реле давления к насосу и баку накопления

Каким должно быть давление воды в частном доме

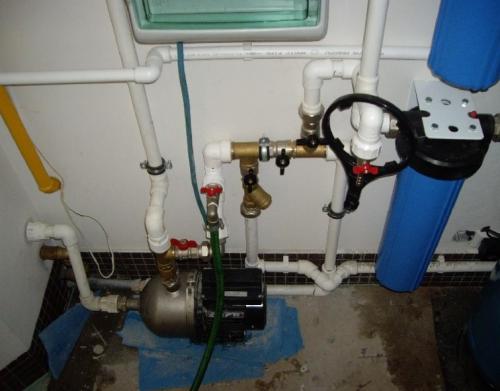

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

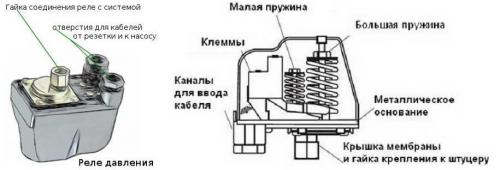

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Как проверить правильность подключения реле давления

Рассмотрим самые распространенные конструкции реле давления, которые чаще всего применяются в коммунальных и бытовых, промышленных сетях водоснабжения, отопления и вентиляции, кондиционирования.

Мембранные реле

Универсальный и простой датчик, работающий на положение «открыто», «закрыто» и «промежуточное».из пластика, металла или композита устанавливается внутри трубопровода. При изменении показателей давления, угол мембраны изменяется, перекрывая или, наоборот, открывая свободный проток потока жидкости или воздуха.

Для возврата мембраны в исходное положение, предусмотрена специальная возвратная пружина.

Так как мембрана может быть выполнена из разных материалов, то такие реле широко используются в системах с высоким риском загрязнения накипью, солями, агрессивными химическими веществами, например, в системах отопления закрытого типа, в которых не предусмотрена очистка теплоносителя.

Электрические автоматические реле

Принцип работы электродов, контролирующих работу реле может быть разным.

Емкостные реле – принцип работы основан на передаче импульса, изменяемого при перемещении диафрагмы, расположенной между двумя металлическими пластинами конденсаторами. Отличаются высокой чувствительностью, работают в диапазоне давления 2 – 70 Мпа.

Индуктивные – основаны на принципе измерения изменений электромагнитной индукции при изменении параметров давления среды в системе. Работают в диапазоне давления - 230 Па – 70 Мпа.

Реле магнетосопротивления – с высокой точностью, чувствительные (0,30 Мпа) к минимальным перепадам давления, диапазон эксплуатации 230 Па – 70 Мпа.

Пьезоэлектрические – пьезо-кристаллы показали моментальный отклик на изменение электрического импульса, при понижении или повышении давления. Эти реле отличаются высокой точностью, чувствительностью, длительным сроком эксплуатации. Режим рабочего давления 0.020 – 100 Мпа, диапазон отклика на сигнал – 0.1 Мпа.

Потенциометры – рычажный механизм датчика устойчив к механическим нагрузкам, вибрации, но такое реле не отличается высокой точностью измерений, чувствительностью.

Вибрационные – замеряют изменение частоты частиц жидкости газа при изменении скорости, давления потока. Применяются в промышленных трубопроводах, где необходимо предупредить риски гидроудара.

Дифференциальные – преобразуют разность показаний давления в электрический импульс, который позволяет определить перепад показателей давления в конкретной точке трубопровода. Используется как тестовый инструмент при проведении ревизии инженерной сети.

Вакуумные – работают в системах с очень низким давлением (меньше атмосферного).

Тепловые вакуумные – для измерения давления газа.

В каждом конкретном случае, при выборе датчика давления , надо ориентироваться на характеристики инженерной системы, установленного оборудования, принимать во внимания монтажные особенности, габариты, способ подсоединения конкретной модели реле.

Как устранить неисправности в схеме подключения реле давления

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

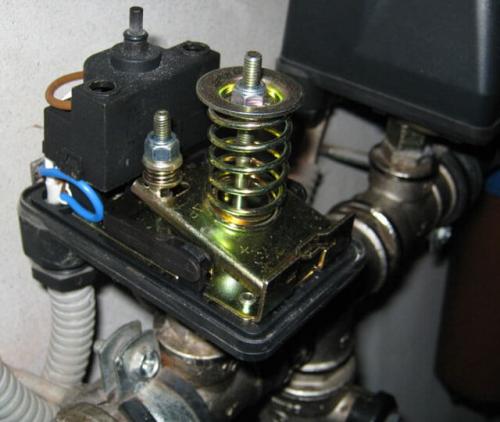

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.
