В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент — электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

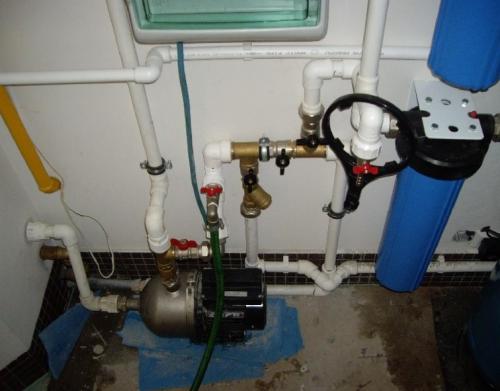

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, еслислишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Связанные вопросы и ответы:

Для чего нужно реле давления воды и как оно работает с насосом

Реле давления – это компактное устройство, которое используется для автоматического управления насосным оборудованием, а также для контроля и регулирования напора в водопроводной сети. Оно выполняет функцию включения и выключения насоса в зависимости от заданных параметров давления.

Конструкция и принцип работы прессостата

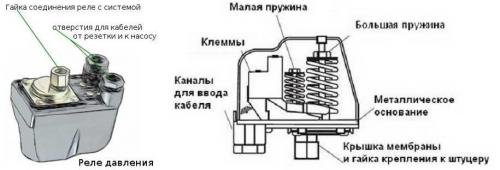

В зависимости от устройства реле перепада давления может быть механическим и электронным. Механический прибор обычно состоит из пластикового корпуса, внутри которого размещены:

• Мембрана, которая реагирует на изменения напора внутри системы.
• Малая и большая пружины с регулирующими винтами, при помощи которых выставляются верхний и нижний пределы перепада давления.
• Электрические контакты – элементы прибора, которые взаимодействуют с двигателем насоса, выключая или включая его.

За счет простоты конструкции такие модели отличаются износостойкостью и надежностью. Принцип работы такого механизма заключается в следующем:

Когда давление в системе падает ниже заданного предела, контакты замыкаются и отправляется сигнал на электронасос, который включается и подает воду в водопровод до тех пор, пока давление не выровняется до максимально уставленного значения.

При увеличении напора выше выставленных настроек контакты размыкаются, отключая водяной насос. Таким образом, реле перепада давления обеспечивает стабильную работу насосного оборудования и предотвращает перегрузку электромотора.

Электронный прессостат – современное устройство, которое может входить в состав блока автоматики насосной станции и управляет работой насоса, обеспечивая плавный запуск и защиту оборудования «от сухого хода». Настройка пределов давления выполняется посредством расположенных на корпусе регулирующих болтов.

Основные задачи реле давления:

• Автоматизация процесса подачи воды в точки водоразбора. Устройство включает и выключает водяную помпу в автоматическом режиме в зависимости от выставленных настроек.
• Контроль давления в водопроводе. Прессостат следит за напором в системе и позволяет поддерживать оптимальное давление в водопроводной сети, предотвращая его скачки.
• Увеличение ресурса насосного оборудования. Реле давления снижает частоту включения насоса и защищает его от перегрузки и повреждений.
• Экономия энергии. Прибор позволяет помпе работать только при необходимости, что уменьшает расход электроэнергии и снижает затраты на эксплуатацию системы водоснабжения.

Какие типы реле давления существуют и какой из них лучше выбрать для моего насоса

Реле давления воды замыкает и размыкает контакты, которые включают и останавливают водоподъемную технику. Когда хозяева автономного водопровода открывают кран, давление воды в сопряженном с прибором гидробаке начинает падать. При достижении выбранной владельцами минимального количества срабатывает замыкающий контакт, который активизирует насос.

Как только хозяева закроют кран, расход воды прекратится. Однако насос продолжит откачку до тех пор, пока не восстановит запас воды в гидроаккумуляторе. Затем контакт разомкнется, реле остановит забор воды, когда напор в системе достигнет предельного значения.

Найти подходящее реле давления воды помогут следующие ориентиры:

1. Способ работы. Устройства подразделяются на 2 типа по принципу действия: электромеханические и электронные. Электромеханические аппараты делятся на пружинные и стрелочные разновидности. Первые самые простые и доступные по цене, они регулируются путем зажима или ослабления 2-х пружин. Настройка стрелочных реле давления воды, предназначенных для оснащения гидроаккумуляторов, производится вращением 2-х гаек на лицевой стороне прибора. Электронные типы настраивают с помощью мембранных или сенсорных кнопок, их работой руководят вмонтированные платы.
2. Мощность насоса. Возможности прибора должны соответствовать производительности водоподъемного агрегата. От объема гидробака напрямую они не зависит. Зато сам гидротехнический резервуар подбирают в соответствии с типом насоса. Для погружных устройств рекомендован объем свыше 30-50 л, чтобы реле реже срабатывало, не запускало насос без реальной необходимости. Для поверхностных разновидностей литраж подбирают, ориентируясь на приблизительный разовый расход воды.
3. Предел напора в водопроводе. Характеристика указана в техпаспорте, ее нельзя превышать. Стандартные значения варьируют в интервале от 4 до 10 бар.
4. Температурно-влажностный режим. От него зависит место установки реле давления с гидроаккумулятором. В зависимости от допустимых показателей температуры и влажности этот тандем располагают в помещении с отоплением или без него, в крытом павильоне, кессоне или приямке.
5. Дополнительный функционал. Бюджетные электромагнитные реле с пружинами не снабжены дополнительными возможностями. Их продвинутые одноклассники дополнены манометрами. У стрелочных и электронных конкурентов гораздо больше полезных опций. Кроме встроенного манометра и защиты от сухого хода, они оснащены реле протока, сигнализатором утечки, системами автоматического перезапуска, предотвращением частых включений, кнопкой сброса настроек, режимом полива и др.

Как определить оптимальные настройки реле давления для моей системы водоснабжения

Каким должно быть давление воды в частном доме

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Как правильно подключить реле давления к насосу и источнику питания

Правильное подключение реле давления к глубинному насосу является ключевым элементом для его эффективной работы. Реле давления контролирует работу насоса, включая или отключая его в зависимости от уровня давления в системе.

Схема подключения реле давления выглядит следующим образом:

1. Перед началом работ убедитесь, что источник питания отключен, чтобы избежать опасных ситуаций.
2. Подключение источника питания к реле давления. Найдите входные клеммы на реле давления.
3. Соединение насоса с реле давления. Подключите выходные клеммы реле давления к входным клеммам насоса, что позволит реле управлять насосом в зависимости от давления в системе.
4. Убедитесь, что все компоненты системы надежно заземлены. Заземляющий провод от источника питания должен быть подключен к заземляющей клемме реле давления, а затем к насосу.
5. После завершения подключения включите питание и протестируйте систему. Настройте реле давления на нужный диапазон давления и убедитесь, что насос включается и выключается корректно.

Реле давления отслеживает давление воды в системе и активирует или деактивирует насос в зависимости от установленных значений. Глубинный насос - основной элемент системы, который перекачивает воду из колодца или другого глубокого источника к точке потребления. Обычно это источник с напряжением 240В или 120В, в зависимости от требований системы.

Следуя этим рекомендациям, вы обеспечите надежную и стабильную работу вашей системы с правильно подключённым и грамотно установленным реле давления.

Какие общие ошибки возникают при подключении реле давления и как их избежать

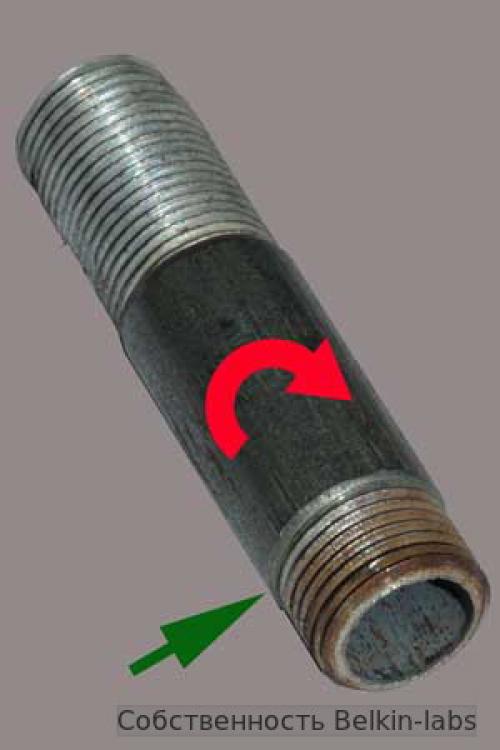

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать - плохо. Будет течь. Много - не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится - хорошо. Нет - потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо - это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит - то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Как проверить правильность работы реле давления после подключения

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Что делать, если реле давления не срабатывает или работает некорректно

Реле давления группируются по двум типам: механические и электронные. Каждый вид реле имеет свои положительные и отрицательные стороны в зависимости от назначения и принципа работы прибора. Например, многие эксперты утверждают, что для воды больше подходят механические реле давления. Они считаются более простыми, надежными и дешевыми по сравнению с электронными аналогами. В то же время электронные устройства работают тише и выглядят более эстетично. В этой статье будут рассмотрены технические характеристики, настройка, управление и обслуживание механического реле давления.

Конструкция большинства моделей примерно одинаковая. Понять принцип работы и способы регулировки механического реле давления можно на примере устройства, созданного компанией Condor. Данный механизм автоматизируют подачу воды в насосе.

Condor — известная немецкая фирма, основанная в 1893 году. Изначально организация специализировалась на машиностроении. В 1935 году компания получила патент на изобретение мембранного регулятора давления. Прибор автоматически управлял работой водяных насосов. Сегодня предприятие занимает первенство в области конструирования и производства реле давления, систем управления и регулирования электронными устройствами.

Сейчас в ассортименте завода-изготовителя много разных воздушных и водяных реле давления. Некоторые из этих устройств предназначены для работы с агрессивными химическими веществами. Есть приборы с диапазоном рабочего давления: 0,5-250 бар, способные функционировать при высоких температурах (до 200 градусов Цельсия).

Бывает много модификаций реле. Есть силовые реле, которые напрямую соединяют или разъединяют канал питания электрического двигателя при достижении определенного давления. Есть также управляющие реле, размыкание или замыкание которых вызывает срабатывание систем запуска.

Вся продукция компании Condor сертифицирована в соответствии с установленными нормами DIN ISO 9003 и DIN ISO 9001. Кроме того, производство имеет сертификаты VDS, KEMA и ATEX (EX) по электробезопасности, пожаробезопасности и взрывобезопасности.

Компания делает реле для всемирно известных заводов, которые производят насосы (WaterSpray, Grundfos и др), а также компрессоры популярных брендов (Kaiser, Atlas Copco, Fini и пр.).
