Как выбрать реле давления воды для вашего дома

Как выбрать реле давления воды для вашего дома

Правильный подбор автоматики для управления колодезным или скважинным насосом позволяет сделать на даче водопровод как в городе, и даже лучше.
Открыли кран, в колодце или скважине заурчал насос — и побежала вода. Главный плюс такого водопровода перед городским — безлимитное водоснабжение не по счетчикам и всегда хороший напор воды, разумеется, если в вашем колодце ее много и она чистая.

Насосная автоматика — это несложные электромеханические или электронно-механические устройства. Их задача — включать скважинный или колодезный насос при открытии крана и выключать при его закрытии. Но если они работают некорректно, может случиться авария: или потоп в доме, или насос сгорит.
Рассказываем, как правильно подобрать автоматику и комплектующие для водоснабжения из скважин и колодцев.

Что лучше: реле давления или блок автоматики с турбиной?

На самом деле, управлять подачей воды можно двумя способами: по давлению и по протоку воды. Но лучше, когда в системе задействованы и тот и другой.

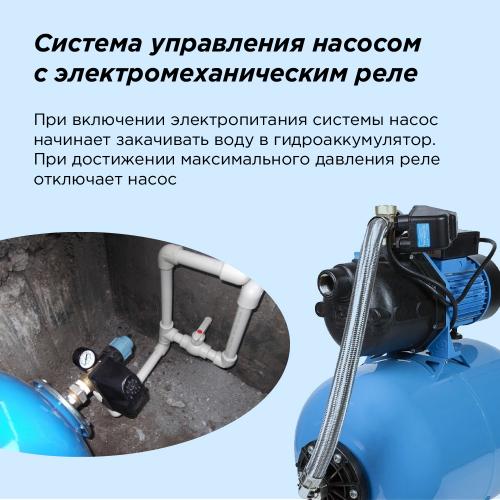

Система управления насосом с электромеханическим реле

Классическое электромеханическое реле давления включает насос при падении давления в водопроводе ниже заданного порога (обычно 1,5 АТМ) и выключает, когда оно достигает верхнего значения (3 АТМ).

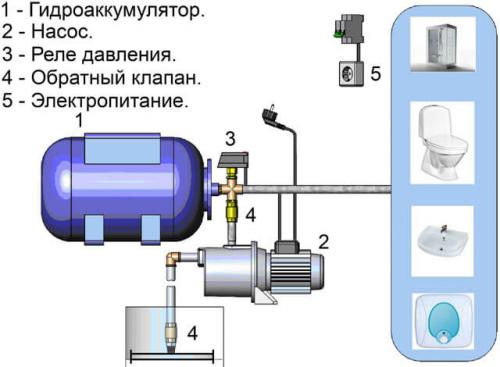

Как правило, электромеханическое реле работает в связке с гидроаккумулятором объемом от 24 литров. Гидроаккумулятор являет собой накопительный бак, вода в котором находится под давлением во внутренней резиновой емкости (это мембрана, по форме напоминающая толстостенный воздушный шарик).

Работает это так:
• При включении электропитания системы насос начинает закачивать воду в гидроаккумулятор.
• При достижении максимального давления в системе реле отключает насос — ваш водопровод готов к работе.
• Вы открываете кран, из него бежит вода, гидроаккумулятор начинает сбрасывать воду, давление в системе падает, снова включается насос и начинает подкачивать воду.

Плюсы и минусы
Такая система легко переносит сбои и скачки напряжения в электросети, а в случае отключения электричества в гидроаккумуляторе остается стратегический запас воды, чтобы наполнить смывной бачок, завершить прием душа или мытье посуды.
Это были плюсы. Минусы тоже есть.

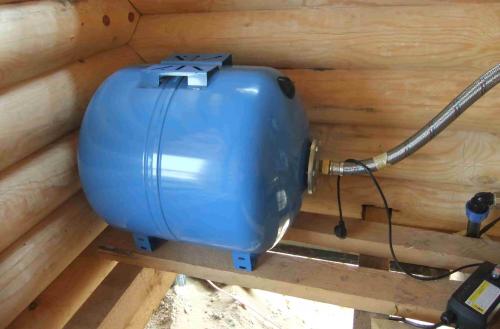

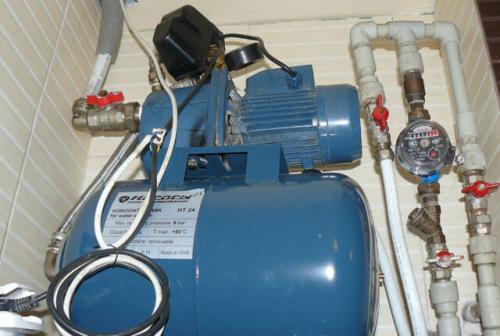

Во-первых, гидроаккумулятор, который вам придется разместить в санузле, кухне или компактном техническом помещении, — штука громоздкая.
Во-вторых, напор воды "плавает" при включении/выключении насоса: поэтому возможна то слишком горячая, то холодная вода из душа.
Отрегулировать можно, но чтобы не крутить регулировочные винты на реле вслепую, в систему желательно встроить манометр . реле давления РМ/5-3W с манометром.
В-третьих, реле давления не обеспечивает защиту насоса от сухого хода: если он выкачает всю воду из колодца, то будет "молотить" вхолостую и в таком режиме долго не протянет. Поэтому, если в скважине или колодце быстро падает уровень воды, нужен постоянный контроль.
Если ваши домашние не в готовы следить за уровнем воды, придется купить и поставить реле защиты от сухого хода.

Связанные вопросы и ответы:

Что такое реле давления воды и для чего оно используется в системе водоснабжения дома

Популярность систем водоснабжения с использованием реле давления вышла на тот уровень, что без использования автоматики такого вида сложно представить слаженную систему водоснабжения. Системами автоматического включения, выключения насосов пользуются не только при организации водоснабжения домов, но и используют для других целей.

Например, такие реле устанавливают в системах орошения, инженерных сооружениях, при организации полива и других сферах. Наличие на рынке изобилия моделей позволяет выбрать наиболее удачные функциональные системы для выполнения поставленных задач.

Выделяют следующие виды реле давления:

1. Электромеханические модели – работают с помощью специальных встроенных пружин. Они фиксируют минимальное и максимальное давление. Подключают к сети насос через специальные контакты. Контакты реагируют на достижении отметки водоснабжения. Таким образом происходит включение и выключение системы. К минусам такого процесса относят низкую точность. Электромеханические модели предусматривают обязательную настройку параметров в зависимости от температуры и продолжительности работы реле. Выбирают такие модели преимущественно из-за относительно низкой стоимости и практичности. Перед использованием реле настраивают, иначе не удастся достичь оптимального использования насосного оборудования.
2. Электроконтактное реле. В таких моделях контакты уже встроены в механизм. Настраивать его намного удобнее чем предыдущий тип, работает реле точнее, что определяет его преимущества. К недостаткам относят высокую стоимость. Для использования такого типа оборудования понадобится дополнительно установка реле, поскольку напрямую электроконтактное реле не присоединяют к насосам.
3. Электронные системы. Считаются самыми точными среди всех перечисленных видов оборудования. В них предусмотрена цифровая индикация давления, благодаря которой удобно отслеживать параметры давления и применять настройки для достижения разных задач с регулированием функций.

Какие преимущества использования реле давления воды в домашней системе водоснабжения

Реле давления – это компактное устройство, которое используется для автоматического управления насосным оборудованием, а также для контроля и регулирования напора в водопроводной сети. Оно выполняет функцию включения и выключения насоса в зависимости от заданных параметров давления.

Конструкция и принцип работы прессостата

В зависимости от устройства реле перепада давления может быть механическим и электронным. Механический прибор обычно состоит из пластикового корпуса, внутри которого размещены:

• Мембрана, которая реагирует на изменения напора внутри системы.
• Малая и большая пружины с регулирующими винтами, при помощи которых выставляются верхний и нижний пределы перепада давления.
• Электрические контакты – элементы прибора, которые взаимодействуют с двигателем насоса, выключая или включая его.

За счет простоты конструкции такие модели отличаются износостойкостью и надежностью. Принцип работы такого механизма заключается в следующем:

Когда давление в системе падает ниже заданного предела, контакты замыкаются и отправляется сигнал на электронасос, который включается и подает воду в водопровод до тех пор, пока давление не выровняется до максимально уставленного значения.

При увеличении напора выше выставленных настроек контакты размыкаются, отключая водяной насос. Таким образом, реле перепада давления обеспечивает стабильную работу насосного оборудования и предотвращает перегрузку электромотора.

Электронный прессостат – современное устройство, которое может входить в состав блока автоматики насосной станции и управляет работой насоса, обеспечивая плавный запуск и защиту оборудования «от сухого хода». Настройка пределов давления выполняется посредством расположенных на корпусе регулирующих болтов.

Основные задачи реле давления:

• Автоматизация процесса подачи воды в точки водоразбора. Устройство включает и выключает водяную помпу в автоматическом режиме в зависимости от выставленных настроек.
• Контроль давления в водопроводе. Прессостат следит за напором в системе и позволяет поддерживать оптимальное давление в водопроводной сети, предотвращая его скачки.
• Увеличение ресурса насосного оборудования. Реле давления снижает частоту включения насоса и защищает его от перегрузки и повреждений.
• Экономия энергии. Прибор позволяет помпе работать только при необходимости, что уменьшает расход электроэнергии и снижает затраты на эксплуатацию системы водоснабжения.

Как правильно выбрать реле давления воды для индивидуального дома

Герметический резервуар, который нужно подготовить прежде, как отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.

Другая камера, в которую закачивается определенный объем воздуха — это пространство между поверхностью резервуара и стенками груши. Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.

Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение воды по трубам под напором без помощи насоса.

В случае, когда давление воздуха в емкости было неверно настроено, обеспечить работу конструкции водообеспечения в нужном режиме будет невозможно. Если проигнорировать настройку реле насосной станции, слишком заниженный или завышенный показатель приводит к частой остановке или запуску агрегата, что негативным образом отражается на продолжительности его эксплуатации.

Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.

Накопительный резервуар перед тем, как настроить давление в системе водоснабжения, подготавливают в определенной последовательности. До закачки воздуха в него или перед тем, как проверять показатели, следует из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустой. Теперь можно приступать к закачке воздуха и проверке величины давления.

Когда производится впервые регулировка реле давления насосной станции и отсутствует соответствующий опыт, действуют так:

• при размере емкости, равном 20 — 25 литрам, значение настраивают в диапазоне 1,4-1,7 бар;
• при объеме резервуара в интервале 50 — 100 литров параметр выставляют на отметке 1,7-1,9 бар.

Специалисты не рекомендуют держать продолжительное время грушу без воды, поскольку тогда склеятся ее стенки или рассохнутся, и она станет непригодной к применению. Следует регулярно, не реже раза в месяц осуществлять проверку величины давления воздуха в гидроаккумуляторе. Затем, если требуется, приступают к выполнению регулировки реле насосной станции.

Как установить реле давления воды в системе водоснабжения

Реле давления группируются по двум типам: механические и электронные. Каждый вид реле имеет свои положительные и отрицательные стороны в зависимости от назначения и принципа работы прибора. Например, многие эксперты утверждают, что для воды больше подходят механические реле давления. Они считаются более простыми, надежными и дешевыми по сравнению с электронными аналогами. В то же время электронные устройства работают тише и выглядят более эстетично. В этой статье будут рассмотрены технические характеристики, настройка, управление и обслуживание механического реле давления.

Конструкция большинства моделей примерно одинаковая. Понять принцип работы и способы регулировки механического реле давления можно на примере устройства, созданного компанией Condor. Данный механизм автоматизируют подачу воды в насосе.

Condor — известная немецкая фирма, основанная в 1893 году. Изначально организация специализировалась на машиностроении. В 1935 году компания получила патент на изобретение мембранного регулятора давления. Прибор автоматически управлял работой водяных насосов. Сегодня предприятие занимает первенство в области конструирования и производства реле давления, систем управления и регулирования электронными устройствами.

Сейчас в ассортименте завода-изготовителя много разных воздушных и водяных реле давления. Некоторые из этих устройств предназначены для работы с агрессивными химическими веществами. Есть приборы с диапазоном рабочего давления: 0,5-250 бар, способные функционировать при высоких температурах (до 200 градусов Цельсия).

Бывает много модификаций реле. Есть силовые реле, которые напрямую соединяют или разъединяют канал питания электрического двигателя при достижении определенного давления. Есть также управляющие реле, размыкание или замыкание которых вызывает срабатывание систем запуска.

Вся продукция компании Condor сертифицирована в соответствии с установленными нормами DIN ISO 9003 и DIN ISO 9001. Кроме того, производство имеет сертификаты VDS, KEMA и ATEX (EX) по электробезопасности, пожаробезопасности и взрывобезопасности.

Компания делает реле для всемирно известных заводов, которые производят насосы (WaterSpray, Grundfos и др), а также компрессоры популярных брендов (Kaiser, Atlas Copco, Fini и пр.).

Как настроить реле давления воды для оптимальной работы

Особенности устройства

Достоинства конструкции

Технические конфигурации устройства

Особенности конструкции

Для чего нужно осуществлять настройку

Осуществление настройки элемента

Ошибки во время настройки элемента

Поломки оборудования

Основные неисправности датчиков

Профилактические мероприятия

Коротко о главном

Станции устанавливаются, чтобы была вода в доме. Каждая модель обладает своими особенностями, однако механизм ее работы достаточно простой. Она всасывает жидкость и закачивает ее в специализированную емкость. Внутри нее находится датчик, который фиксирует уровень воды. Если в реле давления для насоса неисправности возникли, следует обратиться к опытному мастеру или попытаться самостоятельно разобраться в проблеме.

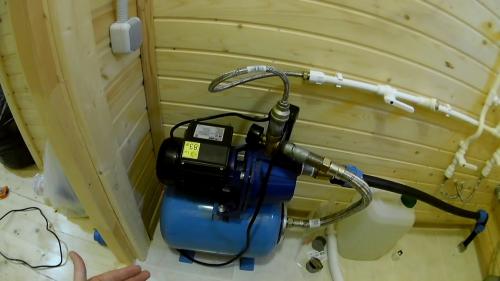

Установленное оборудование в жилом помещении

Особенности устройства

Если вас интересует, почему не работает реле давления насосной станции, нужно разобраться с особенностями прибора. Внутри станции для водообеспечния находится датчик, который отвечает за давление поступающей жидкости. Периодически его необходимо настраивать. Этот элемент является очень важным и обеспечивает автоматическое включение и отключение конструкции, а также управляет подачей теплоносителя.

По своему механизму работы они бывают как электронными, так и механическими. Последний вид пользуется спросом и его легко отремонтировать. Деталь может быть, как встроена в оборудование, так и быть его отдельной частью. К сожалению, в воде находится много твердых частиц, которые приводят к поломке датчика. На заводе-изготовителе уже настроили оборудование определенным образом. Однако, с течением времени настройки могут сбиться.

Один из вариантов механического реле давления Джилекс 9002 РДМ-5 1 - 5.5 бар 1/4.

Какие типы реле давления воды существуют и какие из них лучше подходят для дома

Как часто нужно обслуживать реле давления воды и какие процедуры включает это обслуживание

Прикрутил вот реле давления к садовому насосу.

Возможно, мой опыт окажется кому-то полезным. Владельцы насосных станций смело могут этот пост пропустить.

Началось все с того, что на дачном участке я обзавелся колодцем, поставил насос в доме, бочку на 200 литров закинул на 2-й этаж, в общем, организовал себе локальный водопровод накопительного типа с подачей самотеком. Почему сразу не насосную станцию - электричество часто отключается на срок от 1 часа до суток. Да и просто насос с бочкой мне на тот момент показалось проще и дешевле. В процессе монтажа сделал развязку с кранами и вывел один патрубок наружу, прикрутил к нему садовый шланг, наполнять на участке емкости для полива, набирать воду в баню, машину мыть, ну и прочих бытовых радостей такого плана.

Попользовавшись несколько выходных шлангом, понял, что это жуть как неудобно и с этим надо что-то делать. Дело в том, что когда надо наполнить емкости в разных концах участка, либо тащишь работающий шланг и иногда обливаешься с ног до головы, когда петля где-нибудь зацепится, или шлепаешь в дом выключать насос , перетаскиваешь шланг, потом опять шлепаешь в дом включать, потом идешь к бочке, в которую сунул шланг, обнаруживаешь, что шланг давлением воды из нее выкинуло, и вместо наполнения емкости усилия тратились лишь на устройство локального болота, мысленно материшься, засовываешь шланг обратно в бочку, шлепаешь в дом одевать резиновые сапоги, ибо ноги уже промокли. Про мытье машины вообще молчу.

Начал думать, как бы мне эту проблему решить. Первое что пришло в голову - дистанционный выключатель с пультом, по типу брелока (как на сигналке автомобильной). Пошерстил интернет-магазины в своем регионе, и что-то ценник меня не обрадовал, да и не было именно той простейшей конфигурации, что мне была нужна, полез уже было на али к китайским братьям, у них-то все это без сомнения есть, но тут, совершенно случайно мне попалось на глаза ОНО

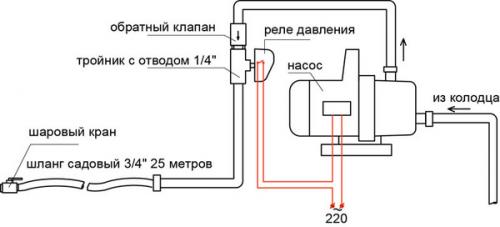

Реле давления. Принцип действия прост - дальше некуда. При наличии давления воды в системе шток отжимает пружину - контакты размыкаются. Закрываешь на конце шланга кран - давление выросло - контакты разомкнулись- насос отключился. Открываешь - давление упало - насос включился. И никаких тебе батареек в брелок, и ничего не потеряется (попробуй, потеряй шаровый кран прикрученный хомутом к шлангу) и орган управления оказывается непосредственно в руках. Гугление показало, что этот прибор является неотъемлемой, и зачастую штатной фичей насосных станций, работает совместно с гидроаккумулятором (емкость поддерживающая давление в системе). Естественно, я далеко не первый, кому пришла идея прикрутить это просто к садовому шлангу, и вот тут мнения в интернете разделились. Кто-то говорил, что без гидроаккумулятора работать не будет, кто-то утверждал, что смонтировал без гидроаккумулятора и эластичности шланга достаточно, чтобы поддерживать давление в системе. В общем, 100% уверенности в возможности реализации затеи у меня не было. Посмотрел на цену вопроса, и решил рискнуть. Само реле -500р. + кран, тройник, штуцеры, обратный клапан еще где-то на 1500. Получилась у меня вот такая схемка.
