Как правильно провести электропроводку в квартире. Составление план-схемы

Как правильно провести электропроводку в квартире. Составление план-схемы

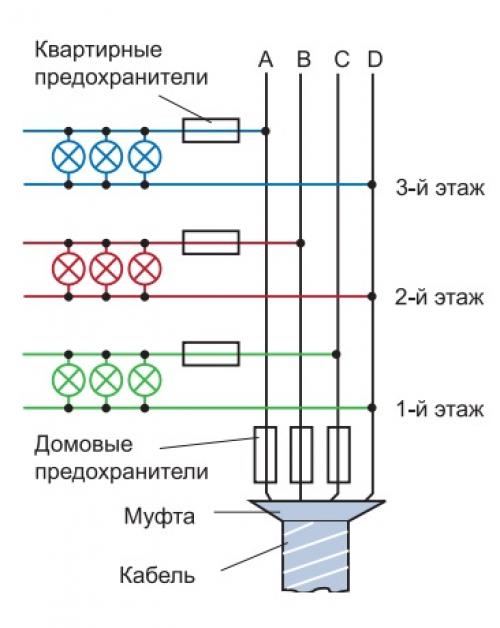

Внимание! Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

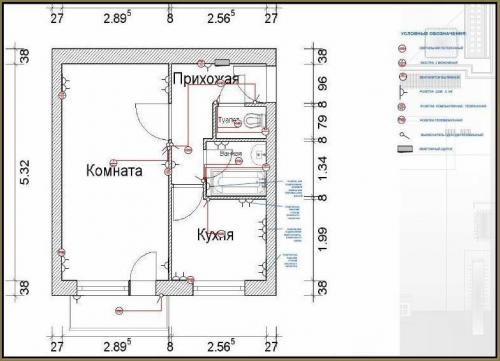

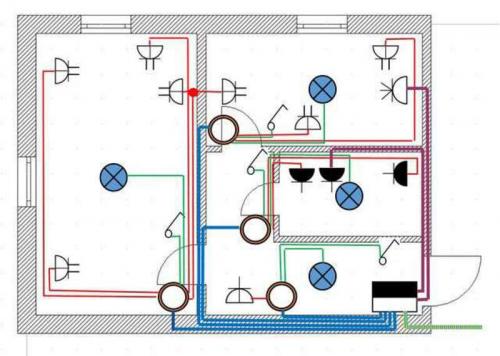

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

• Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
• Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
• Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.

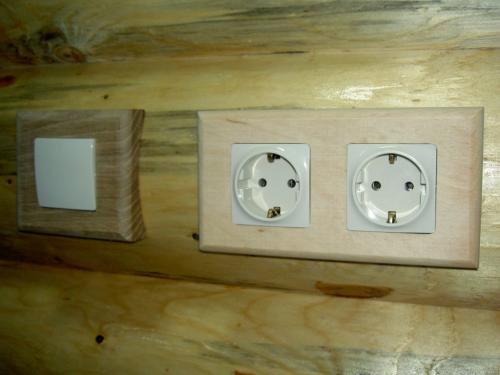

• Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
• Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.

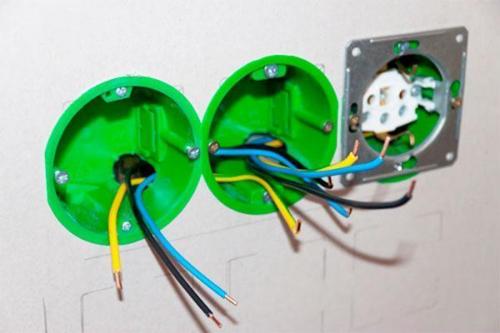

• В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
• Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Проводка в квартире схема. Расчёт схемы

Схема электропроводки в стандартной трёхкомнатной квартире построена на определении точных данных по количеству розеток, выключателей, длине кабеля. Наброски схемы «на глаз» не увенчивались успехом, особенно когда дело касается 3-х комнат.

Отдельного внимания на схеме проводки квартиры заслуживают розетки кухни. Их там больше всего, и многие предназначены для подключения мощных приборов. Все они должны быть с заземлением. Многие берут за правило сознательно завышать количество точек и выключателей в трехкомнатной квартире. Параллельно с этим вы увеличиваете работу себе и повысите денежные затраты.

Если планируете дополнительно использовать ряд приборов и оборудования, то высчитайте правильно количество сопротивления, согласно закону Ома.

В перечне «Правил устройств электрических установок» чётко расписано потребление каждого прибора, его мощность, прочие данные. Существует специальная формула для правильного расчёта, но это уже для идеальных данных.

В быту достаточно будет знать такие цифры:

• фен – 500 Вт;
• утюг – 700;
• электрическая плита — 1300;
• тостер – 700;
• кофеварка – 900;
• обогреватель – 1200;
• электрический чайник – 1400;
• пылесос – 500;
• радио – 100;
• телевизор – 300;
• холодильник – 500;
• духовка – 1500;
• печь – 1700;
• компьютер – 500.

Произведя элементарные расчёты согласно формуле, мы получим: прибор мощностью 1100 Вт, ток в кабеле 1100/220 = 5,0 Ампер. Далее переходим к выбору самого кабеля. Он изготавливается из алюминия или меди, покрыт резиновой изоляцией.

Перед прокладкой проводки следует чётко руководствоваться нормами и рекомендациями, изложенными в первом пункте «Правил устройств электрических установок». В нем говорится, что провод следует выбирать исходя из таких параметров, как тип изоляции, уровень влажности, материал отделки стены. Конечно, данные расчёты сделаны для идеальных условий, которых нет в жизни вообще.

Строительные организации, выполняющие работы по монтажу проводки в квартирах, всегда руководствуются следующим правилом. Медный кабель способен пропустить ток в 10А при сечении 1мм, алюминиевый при том же сечении – только 5А.

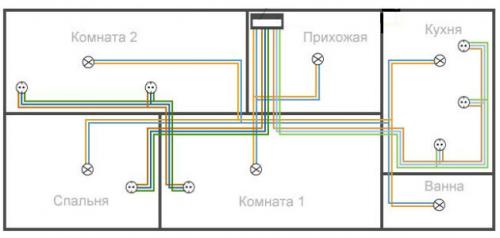

Тип разводки для трехкомнатной квартиры обычно выбирают комбинированный («шлейфа» и «звезды»). Можно сказать, что подключение приборов на схеме будет параллельно-последовательным. Существуют стандартные схемы, которыми всегда можно воспользоваться.

Современная электропроводка в квартире. Как правильно проложить проводку в однокомнатной или многокомнатной квартире своими руками: все о процессе монтажа

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Правила проведения электропроводки в квартире

Монтаж электропроводки в квартирах относится к масштабным мероприятиям. Такая процедура требует полной уверенности. Если её нет – рекомендуется обращаться к специалистам, либо приглашать помощников. Только грамотно подобранная схема защитит от проблем в дальнейшем, обеспечит спокойную эксплуатацию.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

1. Выбор параметров, с которыми будет работать электрическая сеть.
2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
3. Выбор схемы подключения, с 1 или несколькими сетями.

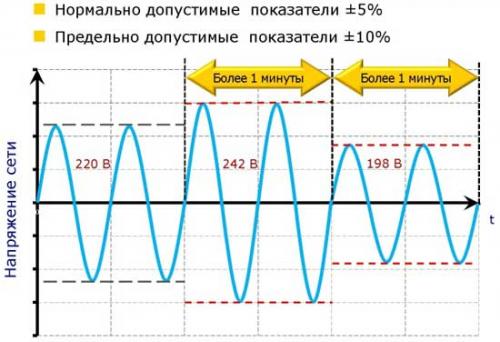

Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

1. Беспроблемное подключение дополнительных линий при необходимости.
2. Быстрое проведение монтажа.
3. Монтаж в любой промежуток времени при ремонте.

Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

1. Сохранение целостности интерьерного оформления.
2. Увеличение допусков к номинально разрешённым токам.
3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

1. Напряжение электросети.
2. Номинальный ток.
3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта — множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Принципы работы и обустройства электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

• Компьютеры
• Мобильные телефоны
• Мультимедийные системы

Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Сложности в проектировании

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схемы для стандартных помещений с одной комнатой

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

1. Определить количество и мощность приборов, которые будут использоваться в квартире
2. Определить количество и мощность освещения, необходимое для каждого помещения
3. Выбрать тип и количество проводов, необходимых для подключения приборов

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Источник: https://stroika-i-remont.info/novosti/kak-provesti-elektroprovodku-v-kvartire-novaya-provodka-razreshenie-dogovor-neobhodimye

Проводка в квартире без штробления. Замена проводки без штробления: можно или нет?

Замена проводки без штробления стен возможна несколькими методами – рассказываем, как это сделать и какие особенности у каждого метода.

Протяжка в существующих кабель-каналах

Метод подходит, если старая проводка проложена в кабель–каналах. Для перекладки проводки контур обесточивается, канал вскрывается в начальной и конечной точках (например, распределительная коробка и розетка). Новый кабель закрепляется к старому, например, в распределительной коробке. Старый кабель вытягивается с противоположного конца канала – из розетки. Теоретически все просто и вместо старых проводов разводка будет выполнена новыми проводами. Но у этого способа свои недостатки:

Внутри канала могут быть цементные пробки, через которые не удастся провести новый кабель.

Провода в канале могут быть перекручены, что также не позволит выполнить протяжку.

Внутренняя поверхность канала, кусочки цемента могут повредить оплетку нового кабеля, что создает опасность.

Как бы аккуратно вы ни старались заменить старые кабели новыми данным метолом, уверенности в том, что проводка целостная, не будет. Лучше производить замену по-другому.

Прокладка в штукатурке

Суть метода та же, что и при штроблении, проводка закладывается в подготовленные штрабы, но не в стенах, а в штукатурке. Этот метод применяется при толщине покрытия не менее 1 см. Стены при этом не затрагиваются. Разведение кабелей выполняется на этапе предчистовой отделки, кабель может укладываться непосредственно в штрабу или в кабель-канал.

К преимуществам метода относятся:

Сохранение целостности стен.

Возможность выполнить скрытую проводку.

Меньший объем работ по сравнению с прокладкой проводов в стене.

Недостатки метода:

• Заменить проводку можно только в период ремонта, так как будет нарушена декоративная отделка стен.

Монтаж открытым способом

В этом случае кабели в кабель-каналах укладываются поверх чистовой отделки. Часть проводки может проходить в плинтусе – для этого выпускаются плинтусы специального профиля с местом для проводов, вторая часть убирается в короба:

Выпускаются короба с декоративным исполнением, что позволяет замаскировать открытую проводку и вписать ее в интерьер.

Среди преимуществ открытого монтажа выделяют:

Простота прокладки и замены провода.

Возможность проведения работ после чистовой отделки.

Возможность быстрого переноса и добавления точек.

У метода один недостаток – невозможно полностью скрыть коммуникации, что может внести ограничения в интерьер помещения.

С чего начать работы

Начинать работу нужно с составления плана-схемы будущей разводки. Схема или чертеж расположения кабелей и точек потребления нужна как минимум по трем причинам:

Фиксация мест прокладки проводов с размерами. Эта информация особенно важна, если вы решите делать скрытую проводку. Если потом вы захотите повесить мебели или телевизор, вы будете точно знать, где проходят провода, чтобы случайно не повредить их при сверлении.

Подсчет количества необходимых элементов – подрозетников, розеток, выключателей, кабеля, кабель-канала, соединителей и других комплектующих.

Определение оптимальной схемы электрокоммуникаций. На плане видно, где лучше всего выполнить прокладку, чтобы учесть расположение техники, элементы интерьера и так далее.

После составления плана производится подсчет и закупка комплектующих.

Что потребуется для замены

и бокс под них

Устройства обесточивают линию при коротком замыкании или перегрузке. Они меняются, если текущие вышли из строя, не соответствуют сечению новых проводов или производится замена всей проводки с полным обновлением элементов. Важно подобрать выключатели с нужными характеристиками, иначе могут происходить ложные срабатывания или наоборот – устройство не отключит электричество в нужный момент. Под выключатели подбирается:

Выпускаются встраиваемые и навесные модели. Если не планируется трогать стены, то подойдет навесная модель под нужное количество автоматов.

и соединительные гильзы

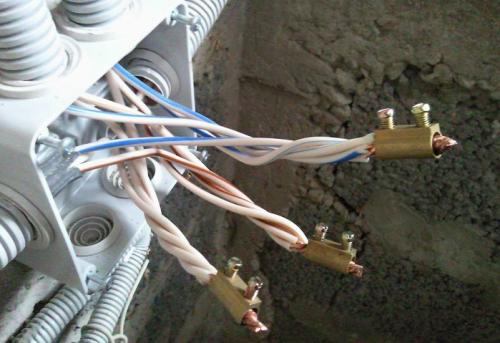

Клеммы нужны для соединения проводов. Есть многоразовые и одноразовые клеммы, модели с плоско-пружинными и винтовыми зажимами, устройства для вводной силовой линии и клеммы для внутренних соединений. Клеммы могут выполнять переходы от медной к алюминиевой проводке, от одножильной к многожильной. Если сомневаетесь с выбором – всегда можете проконсультироваться с нашими специалистами.

Также для соединения проводов могут понадобиться. Они выполняются из диэлектриков, выполняют роль изоляции и обеспечивают защиту соединения от повреждений.

Также вам потребуются кабель-каналы (расчетный метраж + 15-20%), фасонные элементы к ним (углы, адаптеры, по количеству переходов + по 2 элемента каждого типа), крепеж и держатели (определяется по метражу и шагу между элементами крепления + 10%).

Как провести проводку в квартире от счетчика. Составление схемы

Когда требуется провести проводку в доме от счетчика с нуля, стоит предварительно начертить схему. Это позволит значительно облегчить последующие работы. Проектируя схему, нужно предусмотреть месторасположение всех элементов электропроводки:

• средств автоматики — приборов УЗО и автоматических выключателей;
• бытовой техники большой мощности — для обеспечения электричеством стиральной машины, электрокотла и других аналогичных устройств потребуется специальная силовая линия;
• потолочных светильников;
• распределительных коробок, выключателей и розеток.

Однако этой информации для составления правильной схемы электропроводки будет недостаточно. Существует несколько требований, которые должны соблюдаться при выполнении разводки электрики в помещении. Среди них особое внимание нужно обратить на следующие рекомендации:

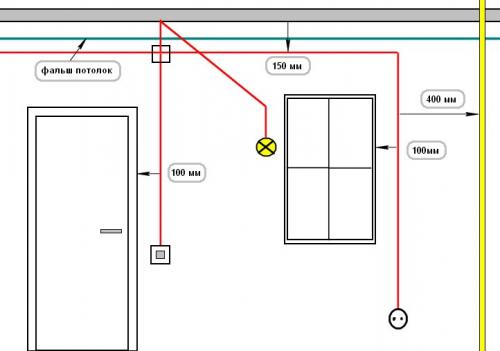

1. Проводники должны проходить по потолку и стенам строго в вертикальной и горизонтальной плоскости.
2. Поворот кабелей должен осуществляться под углом 90°.
3. Допускается монтаж проводки по полу, если используется специальный плинтус.
4. Проводники должны прокладываться по стене на расстоянии 20 см от потолка и опускаться к точкам установки выключателей и розеток в вертикальной плоскости.
5. Расстояние от электропроводки до оконных и дверных проемов должно составлять 10 см.
6. Выключатели монтируются на высоте 80 или 150 см от пола, а розетки — 30 см.

Когда схема будет создана, можно приступать к разметке.

Как правильно распределить электропроводку в доме. Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот. Кабель к выключателю подводится сверху.
3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.



4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.



6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».



10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.
