Как подключить вилку к варочной панели 4 провода. Как выбрать розетку и вилку

01.11.2021 в 22:14

Как подключить вилку к варочной панели 4 провода. Как выбрать розетку и вилку

Если при подключении панели Электролюкс, Bosch, Gorenje, Hansa или любой другой модели не предусмотрено прямое соединение с кабелем, потребуется приобрести и установить отдельную розетку. Применение вилки считается наиболее удобным вариантом в плане обслуживания и эксплуатации. Это обусловлено тем фактом, что при влажной уборке вы сможете обесточить панель изъятием вилки. Если розетка отсутствует, вам придется постоянно отключать автомат в распределительном щитке.

Специалисты рекомендуют устанавливать розетку на удобной высоте. Оптимальное расстояние от напольного покрытия должно составлять не больше 90 см. Однако фиксировать розетку у самого пола тоже нельзя, поскольку это повышает вероятность короткого замыкания при затоплении или протечках водопровода.

Специалисты рекомендуют устанавливать розетку на удобной высоте. Оптимальное расстояние от напольного покрытия должно составлять не больше 90 см. Однако фиксировать розетку у самого пола тоже нельзя, поскольку это повышает вероятность короткого замыкания при затоплении или протечках водопровода.

  • Подрозетник не нужно ставить на одном уровне с панелью. Лучше закрепить его справа или слева от прибора.
  • Для подключения электрической варочной панели невысокой мощности (до 3,5 кВт) разрешается монтаж евророзетки с подходящей вилкой. Однако она будет подвергаться перегреву из-за больших нагрузок.

    Если изначально использовался кабель сечением 3*6 мм², подключить его к контактам вилки будет проблематично. Поэтому оптимальное решение - покупка специальной вилки и розетки для варочных поверхностей, которые рассчитаны на ток до 40 А.

    • При подключении панели Electrolux, Bosch или другого прибора мощностью от 3,5 кВт использование простой вилки и розетки запрещается.
    • Специфика размещения проводов фазы и нуля в розетке не влияет на работу оборудования. Главное - правильно соединить жилу заземления.
    Что касается монтажа вилки, то здесь важно придерживаться «полярности». Ведущие производители указывают ее с помощью маркировки. Чтобы не перепутать ноль с фазой, следует воспользоваться мультиметром или индикаторной отверткой.

    В процессе подключения вилки потребуется подходящий провод. В большинстве случаев он продается в комплекте. Но если штатный кабель отсутствует, вы можете воспользоваться трехжильным проводом ПВС. Его сечение подбирается с учетом мощности устройства.

    В процессе подключения вилки потребуется подходящий провод. В большинстве случаев он продается в комплекте. Но если штатный кабель отсутствует, вы можете воспользоваться трехжильным проводом ПВС. Его сечение подбирается с учетом мощности устройства.

Как подключить вилку к варочной панели 4 провода медиа. Можно ли подводить два кухонных устройства к одному разъёму питания

Подключить духовой шкаф и варочную панель в одну розетку можно. Но последняя, кроме мощности и запаса на случай скачков напряжения, должна обладать определенными характеристиками.

Разъем должен находиться над плинтусом . Чтобы розетка была защищена от воды и грязи, расстояние от пола должно быть выше 10 см .

Опасно размещать разъем над:

  • электрической и газовой плитой;
  • раковиной.

С целью безопасности стоит устанавливать розетки на такой высоте, чтобы до нее не дотянулись дети. Розетку нужно ставить не более чем на 1 м дальше от используемой техники. При установке отдельной розетки под духовой шкаф и варочную панель стоит учитывать их дальнейшее размещение. Необходимо делать так, чтобы разъемом электропитания было удобно пользоваться.Не надо загораживать розетку.

Первый способ

Если электричество проведено правильно, то эти два прибора присоединяют к выводу для электроплиты . Некоторые мастера отсекают от духовки штекер и выполняютподсоединение при помощи клемм. Минус этого метода – потеря гарантии на духовой шкаф, потому что повреждена вилка.

Второй способ

Он состоит в подключении двух приборов в установленные дополнительные розетки отдельно на варочную поверхность и духовой шкаф. Такой способ должен бытьпредусмотрен на стадии ремонта.

Третий способ

Есть еще один вариант – для подключения устройств применяют составное гнездо . В нем совмещают силовой электроразъем для электроплиты и классическую евророзетку для духовки. Эту модель розетки накладывают поверх стандартной. Для подключения необходимобычный электрический кабель, предназначенный для приготовления пищи. Но мощность шкафа для запекания не должна превышать 3 кВт .

Подключение духового шкафа и варочной панели на один кабель. Основные правила подключения варочной панели

Перед началом подключения силовых электроприборов стоит обратить внимание на наличие заземления у розеток. Стоит учесть, что в старых домах, которые построены до 1950 года, заземление не выполнялось. В этих случаях потребуется проконсультироваться с электриком, также могут понадобиться дополнительные работы. Обязательно нужно будет проверить наличие клеммы заземления на штепсельной розетке.

Подключение духового шкафа и варочной панели на один кабель. Основные правила подключения варочной панели

Электрическая варочная панель подключается к специально ответвленной розетке высокого уровня заземления с пропускной способностью от 25 до 32 А.

Для того чтобы подключение варочной панели было выполнено как требуется, обязательно нужно запомнить несколько важных правил:

  • для розеток с высокой мощностью обязательное условие — наличие отдельного автомата защиты. Его установка производится прямо перед счетчиком. Самым лучшим вариантом будет выполнение подключения вместе с установкой отдельного щитка. Это защитит от повышенных нагрузок;
  • рекомендуется применять медный провод с сечением не меньше 6 мм2;
  • в однофазной проводке рекомендуется устанавливать три провода, а в трехфазной – 5;
  • выбор кабеля для розеток и проводки должен выполняться с учетом технических характеристик электрического прибора;
  • установку розеток с высокой мощностью можно производить для любых негорючих поверхностей с высокой устойчивостью к нагреванию.

При подборе кабеля и розетки для варочной поверхности и духовки обязательно нужно брать во внимание показатель суммарной мощности электрических приборов, которые могут быть подключены в силовую цепь. К ним могут относиться холодильник, стиральная и посудомоечная машины, другие устройства. Не стоит для каждого прибора делать новую проводку, это будет выглядеть весьма нелогично.

Источник: https://stroika-i-remont.info/novosti/podklyuchenie-varochnoy-paneli-elektrolyuks-s-4-provodami-k-vilke-pravila-bezopasnosti-pri

Какая розетка нужна для варочной панели. Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье "4 отличия NYM от ВВГнГ-Ls".

Как подключить вилку к варочной панели 4 провода. Как выбрать розетку и вилку 01

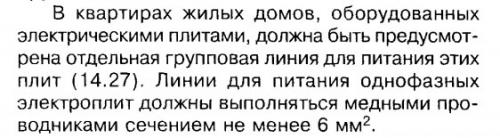

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.  Как подключить вилку к варочной панели 4 провода. Как выбрать розетку и вилку 02

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:  Как подключить вилку к варочной панели 4 провода. Как выбрать розетку и вилку 03

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

  • установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)
  • программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

Как подключить вилку к варочной панели 4 провода. Как выбрать розетку и вилку 04 То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Как подключить провод к вилке с тремя проводами. Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью , обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас

НА этом буду заканчивать, читайте наш строительный сайт.

Как подключить вилку к варочной панели 4 провода 220. Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

  • пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
  • три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
  • в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
  • 380 в с тремя фазами, которые могут быть различного цвета.

При монтаже важно использовать специальную схему, которая защитит от ошибок

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Вариант подключения с одной фазой

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно:

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Вариант подсоединения четырех проводов

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Наглядная демонстрация трехфазного подключения

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Видео как подключить варочную поверхность
