Удобное и безопасное размещение розеток на кухне: схема и советы

Удобное и безопасное размещение розеток на кухне: схема и советы

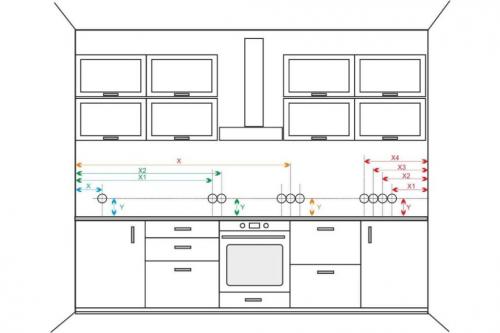

Чтобы понять, где лучше расположить розетку на кухне, стоит начертить план помещения. Его можно сделать «от руки» на листочке в клетку или создать в Автокаде. Главное, предварительно измерить кухонные стены, выяснить габариты модулей гарнитура, размеры крупной техники и соблюсти масштаб.

Если кухонная мебель еще вами не выбрана, помогут рекомендации, приведенные в нашей полезной статье.

Создавая схему розеток на кухне, первым делом отметьте размещение открыто проложенных коммуникаций, особенно газовых и водопроводных. Затем обозначьте расположение мойки и посудомоечной машины, так как они приурочены к канализационному выпуску. Не забудьте о рекомендованных отступах от водопроводных и газовых объектов.

На плане требуется также вычертить расположение холодильника и электрического варочного оборудования. Для них нужны отдельные линии электроснабжения. Выбирая место под монтаж розеток на кухне, следует помнить, что электрошнурам нельзя находиться рядом с нагревателями, радиаторами отопления и приборами, генерирующими тепло. Нагрев может оплавить изоляцию, это риск КЗ и возгорания.

Отметьте на плане кухонный стол, который обязательно надо снабдить хотя бы одной электроточкой для подключения светильника, мелкой бытовой техники, компьютера по необходимости. На схеме также надо отметить расположение тумб, рабочих столов, пеналов. Варианты планировки детально описаны у нас на сайте.

Заранее надо определиться с местом установки кухонной столешницы. Особенно, если под ней будет располагаться посудомойка, морозильная камера, измельчитель мусора для мойки, система фильтрации воды и т.д.

Блочные розетки на кухне, которые часто требуются во время готовки, обычно устраивают над этой рабочей поверхностью.

Связанные вопросы и ответы:

Какие факторы следует учитывать при размещении розеток на кухне

Планировать расположение розеток на кухне нужно заблаговременно, ведь кухня одно из тех помещений, где размещено достаточно большое количество различных электроприборов. Минимальный набор, это: холодильник, микроволновая печь, варочная панель, посудомойка, электрочайник.

Для удобства понадобится отдельные розетки и для таких электроприборов, как кухонный комбайн, йогуртница, хлебопечка. Согласитесь, что не очень удобно всё время носится с переноской или переключать один прибор вместо другого. Поэтому розетки на кухне это очень важная составляющая электрики.

Сколько нужно розеток на кухне? Как и где их правильно расположить в этом помещении? Именно на эти вопросы мы и попытаемся дать ответы в статье.

Как правильно располагать розетки на кухне

При планировании кухни следует заранее определиться с тем, где будут розетки. Причём их количество может быть совершенно разным, здесь все зависит от каких-то конкретных целей и нужд. При всем этом главное понимать, что розетки должны быть в первую очередь безопасными в использовании, эстетика это уже совсем другой вопрос.

Например, при планировании расположения розеток на кухне, важно понимать, не будет ли попадать на них влага и жир. Не станут ли подвергаться розетки обильному количеству пара в процессе приготовления пищи? Всё это может стать причиной получения травм от удара током, грозит коротким замыканием, а также, другими, не менее опасными проблемами.

Также важно выбрать правильно степень защиты розеток в зависимости от их расположения на кухне. Так, для установки под мойкой или вблизи, если это сильно нужно, степень защиты розеток должна быть минимум IP44.

Кроме того, в таких случаях существуют определённые правила расположения розеток:

• Розетку можно устанавливать минимум на 20 см от пола и сифона;
• Розетка должна быть установлена на 60 см от кухонной мойки;
• Минимальное расстояние розеток до газовых труб должно составлять не меньше чем 50 см.

Следует обращаться и к ПУЭ-7 при размещении розеток на кухне. В них собрана вся исчерпывающая информация по этому поводу.

Сколько розеток на кухне нужно

При подключении розеток на кухне важно понимать, что каждая из них должна быть рассчитана под определённую нагрузку. Нельзя на одну розетку вешать холодильник, варочную панель и электрочайник, поскольку это приведёт к возникновению перегрузки.

Поэтому для каждого из вышеперечисленных приборов лучше всего подвести отдельную линию. Холодильник стоит подключать через отдельную розетку с сетевым фильтром. Варочную плиту, и вовсе, лучше подключать не через розетку, а отдельную линию и автомат, не менее чем на 32 Ампера. Здесь лучшим вариантом будет обратиться к инструкции по подключению электроплиты.

Что же касается таких электроприборов, как чайник, кофеварка, микроволновка и хлебопечка, то для их подключения вполне достаточно стандартной розетки на 16 Ампер. Следует правильно рассчитывать электропроводку на кухне, и тогда проблем с использованием розеток не возникнет.

Какие факторы следует учитывать при размещении розеток на кухне

Планировать расположение розеток на кухне нужно заблаговременно, ведь кухня одно из тех помещений, где размещено достаточно большое количество различных электроприборов. Минимальный набор, это: холодильник, микроволновая печь, варочная панель, посудомойка, электрочайник.

Для удобства понадобится отдельные розетки и для таких электроприборов, как кухонный комбайн, йогуртница, хлебопечка. Согласитесь, что не очень удобно всё время носиться с переноской или переключать один прибор вместо другого. Поэтому розетки на кухне это очень важная составляющая электрики.

Сколько нужно розеток на кухне? Как и где их правильно расположить в этом помещении? Именно на эти вопросы мы и попытаемся дать ответы в статье.

Планирование расположения розеток на кухне

При планировании кухни следует заранее определиться с тем, где будут розетки. Причём их количество может быть совершенно разным, здесь все зависит от каких-то конкретных целей и нужд. При всем этом главное понимать, что розетки должны быть в первую очередь безопасными в использовании, эстетика это уже совсем другой вопрос.

Безопасность и эстетика

Например, при планировании расположения розеток на кухне, важно понимать, не будет ли попадать на них влага и жир. Не станут ли подвергаться розетки обильному количеству пара в процессе приготовления пищи? Всё это может стать причиной получения травм от удара током, грозит коротким замыканием, а также, другими, не менее опасными проблемами.

Выбор степени защиты розеток

Также важно выбрать правильно степень защиты розеток в зависимости от их расположения на кухне. Так, для установки под мойкой или вблизи, если это сильно нужно, степень защиты розеток должна быть минимум IP44.

В заключение, при планировании расположения розеток на кухне, необходимо учитывать безопасность и эстетику. Розетки должны быть безопасными, чтобы предотвратить травмы и короткие замыкания, и эстетически привлекательными, чтобы не портить интерьер кухни.

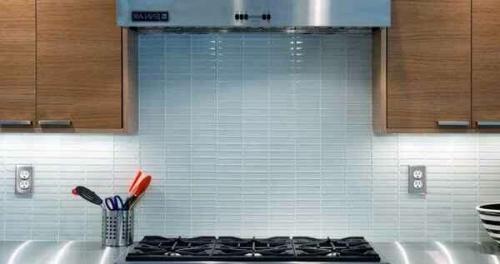

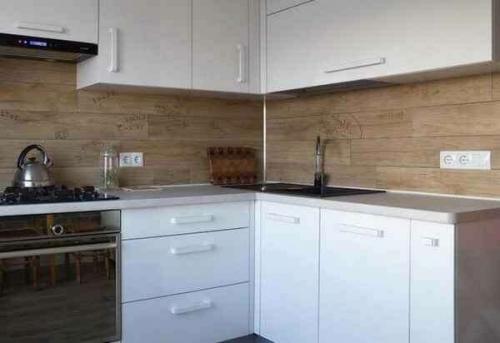

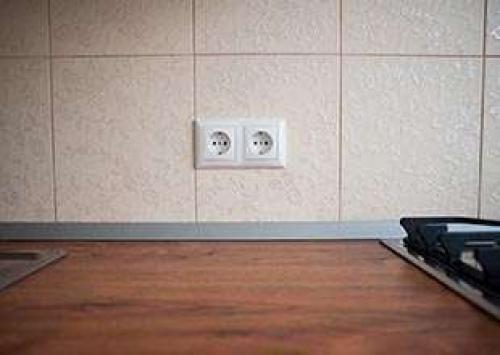

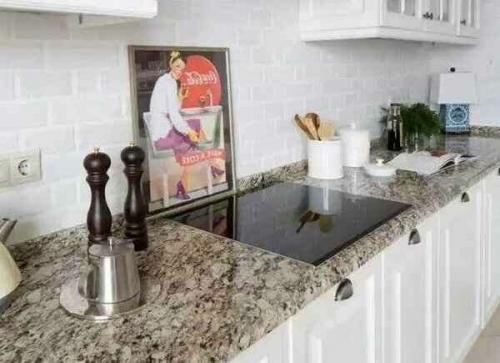

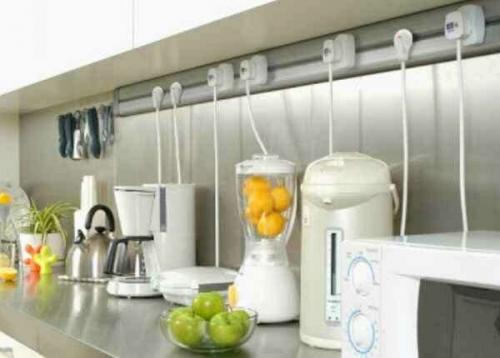

Как выбрать правильное количество розеток для кухни

Ну вот теперь наконец пора заняться розетками вплотную: где куда и сколько. Но сначала давайте разберёмся, а какие они вообще бывают.

Розетка – что может быть проще – предмет с двумя или тремя дырочками для токоприёмника, к которому подводятся провода. Кажется, нет места для дизайнерских изысков. Тем не менее, они бывают угловые, выдвижные, скрытые и накладные. Хозяйки хотят, чтобы они были максимально удобны и доступны и при этом не слишком бросались в глаза.

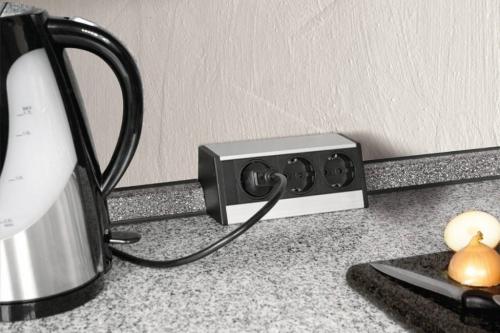

1. Угловые розетки на кухне

Самые практичные и рациональные. Они имеют прочный пластиковый корпус, размещают их между стенкой и столешницей, на стыках кухонной мебели и так далее. Они выглядят изящно и не занимают много места.

Розетка подойдёт и для скрытой, и для открытой проводки. При скрытой проводке её устанавливают в штробу. Для удобства использования угловая розетка имеет несколько модулей.

Если вы решили установить угловую розетку, обратите внимание на следующие параметры:

• Тип монтажа – она может встраиваться в гарнитур или размещаться на поверхности стены.
• Мощность розетки. Если у вас бытовой техники не много, то подойдёт 16А, но более надёжны 25-32А.
• Тип штекера – на территории России применяются европейские розетки.
• Защита от влаги. Для кухни рекомендованы розетки с влагозащитой в диапазоне IP44 – IP55.

Розетки могут быть снабжены дополнительными функциями: защита от детей – сдвижные шторки в отверстиях для вилок; таймер – прекращает подачу тока по истечении определённого времени; ваттметр – указывает уровень напряжения в розетке; подсветка – очень удобна для зоны приготовления пищи; разъём USB – для зарядки гаджетов. Все эти характеристики актуальны и для других розеток.

Как разместить угловую розетку:

• От боковой части техники – на расстояние 15-20 сантиметров.
• От розетки до прибора – не более 1 метра.
• От блока вытяжки – на расстоянии 20-30 сантиметров.

2. Выдвижные системы розеток

Это прекрасная альтернатива удлинителям и сетевым фильтрам. Они обладают привлекательным внешним видом, могут иметь два положения: горизонтальное и вертикальное, обладают высокой степенью пыле- и влагозащиты, к ним возможно подключить заземляющий кабель, они занимают минимум места и устанавливаются на поверхность из любого материала. Кроме того, они не доступны для маленьких детей.

Однако имейте ввиду, что в шкафчики с выдвижными ящиками их установить нельзя, со временем они могут деформироваться, и стоит такой блок довольно дорого. Кроме того, внутри кухонной мебели они займут некоторый объём.

Выдвижную розетку удобнее всего установить в тумбочку или столешницу. Поверхность, куда будет вмонтирована выдвижная розетка, должна иметь толщину не менее 2,5 сантиметров. Каждая розетка в блоке должна быть подключена параллельным соединением, а общее количество не превышать предельно допустимую нагрузку на сеть.

При выборе розетки обратите внимание на отсутствие каких-либо повреждений на поверхности. Алгоритм установки такой розетки: проделайте отверстие необходимого диаметра в выбранном месте, если речь идёт о вертикальной розетке; закрепите её с помощью гаек; подключите к сети.

При установке розетки важно соблюдать следующие правила:

• Не устанавливайте розетки близко от источников воды.
• Оградите кабель от любого физического воздействия – не пережимайте его дверцами и фурнитурой.
• Вертикальные блоки придерживайте при включении и отключении штепселя.

Имейте ввиду, что выдвижная розетка используется только для маломощной техники. Вы подключаете к ней приборы только по мере необходимости, они не должны работать постоянно.

3. Скрытые розетки

Прекрасное решение для рационального использования пространства. Их можно вмонтировать в шкаф, в столешницу, их можно расположить горизонтально или вертикально.

Они защищены от попадания влаги или пыли алюминиевыми крышками и снаружи не видны.

Скрытые розетки могут быть вмонтированы в стену, в фартук, в кухонный гарнитур.

4. Накладные розетки

Самый привычный нам вариант. Они лучше всего подходят для открытой проводки – нет необходимости штробления стены.

Её установка не нарушает отделку, её можно установить на керамическую плитку, достаточно проделать несколько отверстий. Накладные розетки для кухни надо выбирать с осторожностью, учитывая, какую нагрузку они будут нести.

От розеток с пластиковым основанием лучше отказаться, они подвержены перегреву. Подойдёт керамическая или из противоударного пластика. Он вполне надёжный и безопасный. Необходимо снабдить защитной шторкой, это убережёт её от попадания влаги, а вас – от короткого замыкания.

Откидная крышка также убережёт розетку от попадания влаги внутрь. Поскольку накладные розетки на виду, то подбирайте их подходящего стиля и цвета.

Какие типы розеток наиболее подходящие для кухни

Любую работу по электропроводке на кухне начинайте с прорисовки элементарной электрической схемы. На ней вы должны обозначить все розетки и выключатели, которые хотите иметь на кухне. Расположение розеток должно быть привязано к размещению кухонной мебели и бытовой техники.

Запланируйте для электрической плиты, стиральной машины и посудомоечной машины отдельные линии электропитания (они называются группы). Хотелось бы обратить внимание. Линия электропитания плиты должна стать «неприкосновенной» при любых изменений электропроводки на кухне. Не забывайте электрическая плита бытовой прибор, максимально нагружающий электрическую сеть квартиры и если у вас старая квартира, нужна новая электрическая розетка для плиты.

Электрическая плита, стиральная машина и посудомоечная машина обязательно должны быть заземлены. То есть для их электропитания нужно проложить электрический кабель, состоящий из трех жил. Кабель нужно проложить от розетки, предназначенной для этих приборов до электрического щита (квартирного или этажного). При этом линии электропитания не должны прерываться и на них нельзя «подвешивать» другие бытовые приборы.

Кабели электропроводки должны иметь три жилы. Каждая жила должна быть жесткой (одножильной) и иметь для кухни диаметр не ниже 2,5 мм.

При работе по электропроводке во всех розетках и электрощите соблюдайте одинаковую цветность жил электрокабеля. По правилу синий провод это рабочий ноль, коричневый провод это фаза, желто-зеленый это заземление. Эту цветность проводов нужно поддерживать во всех коммутационных соединениях (розетках, светильниках и т.д.)

Электропроводка кухни должна состоять из следующих групп: электроплита, стиральная машина, посудомоечная машина,2 группы розеток для бытовых приборов, освещение. Такое разбиение позволяет максимально быстро и точно сделать расчет электропроводки.

Как расположить розетки на кухне, чтобы обеспечить максимальную безопасность

Правила и нормативы, определяющие безопасное размещение выходов электросети в кухонном пространстве, прописаны в ГОСТе и в Строительных Нормах и Правилах.

Чтобы не создавать опасных ситуаций во время готовки и передвижении по помещению, их необходимо знать и использовать при проектировке схемы.

Предельно допустимая высота над уровнем плинтусов – 2 метра.

Крупногабаритную бытовую технику монтируют на расстоянии не более 1 метра от места подключения. Также, длина шнура для мелких электроприборов не должна превышать данного параметра.

От мойки отступают на расстояние не менее 20 см, при этом гнездо должно иметь уровень защиты от влаги IP5 и выше.

Нельзя ставить духовой шкаф, плиту или варочную панель рядом с розетками или непосредственно перед ними. Минимальное расстояние составляет 15-20 см.

От столешницы необходимо отступить 15 см и более. Однако, допустим монтаж врезных блоков с закрывающимися крышками-панелями прямо в столешницу.

Нельзя устанавливать панели с количеством розеток, превышающим 5. Кроме того, не допускается подключение мощных агрегатов на одну линию или с помощью тройников. Для приборов с высокой мощностью в электрощите устанавливают отдельные автоматы и проводят линии с усиленными кабелями.

Использование переносок, удлинителей на кухне ведет к травмам, перегрузке электросети и высокой вероятности короткого замыкания.

Точки выхода соотносят не только с количеством и мощность электрических устройств, но и с планировкой кухни, расположением газового оборудования и трубы, моделью кухонного гарнитура.

Как спланировать размещение розеток на кухне с учетом расположения бытовой техники

Что учесть при планировании розеток в квартире, чтобы не переделывать потом электрику и не портить интерьер торчащими проводами и удлинителями? Разбираемся вместе с профессиональным дизайнером и декоратором Ириной Лазько, как подойти к вопросу грамотно и со знанием дела.

С технической точки зрения все довольно просто, особенно, если у вас хороший электрик. Главное, помните – на электрике (как и на сантехнике) нельзя экономить . Всё, что в дальнейшем будет замуровано в стены, должно быть сделано на пятерку с плюсом. А вот рамки для розеток и выключатели можно купить самые дешёвые.

Общие правила прокладки или замены электрокоммуникаций

Не забывайте, что во «вторичке» старую алюминиевую проводку обязательно необходимо поменять на новую медную, а в новостройке делается разводка с нуля.

Штробы

Штробить стену по диагонали нельзя! Никаких диагоналей через всю комнату, только вертикали. Линии штробления допускают небольшой наклон, только в тех случаях, когда производятся работы с наклонными стенами. Правило важно соблюдать, так как в дальнейшем это поможет в обнаружении скрытой проводки. На стенах штробы штукатурятся, на полу закрываются стяжкой, на потолке — натяжным или подвесным потолком.
