Система слива унитаза: как это работает и почему это важно

Система слива унитаза: как это работает и почему это важно

Система слива размещается в бачке унитаза. В нем накапливается вода, используемая для слива. Уровень жидкости ограничивается специальным поплавком, который непосредственно связана с клапаном водопропускной системы. Удержание воды осуществляется при помощи груши, изготавливаемой из резины или схожих материалов.

Принцип действия слива с кнопкой спуска:

1. Активация кнопки спуска приводит в действие рычаг-тягу;

2. Он смещает грушу, в результате чего открывает слив;

3. Вода направляется в унитаз;

4. груша опускается и занимает исходное положение в бачке без воды;

5. Когда груша находится в исходном положении, открывается клапан воды и бачок наполняется водой снова до момента.

Различают два вида систем слива:

Однорежимная. Происходит слив всего объема бачка после однократного нажатия кнопки.

Двухрежимная. Бачок делится на две емкости и оснащается двумя или одной двухрежимной кнопкой. Нажатие разных кнопок приводит к сливу либо полного объема бачка, либо одной из емкостей.

Частые неисправности кнопки спуска:

• Залипание. Выражается в необходимости многократного нажатия для запуска слива. Для устранения дефекта требуется разобрать кнопку и заменить стопорное кольцо. Работы выполняются в таком порядке: перекрытие воды, снятие крышки, извлечение кнопки, заборка кнопки с демонтажом стопорного кольца, установка нового, монтаж системы слива в обратной последовательности;
• Проваливание. Причины проблемы – неправильная регулировка положения кнопки или выход из строя пружины возврата. Для изменения высоты кнопки необходимо: перекрыть воду, снять крышку бачка и сливного устройства, изменить положение фиксаторов, которые удерживают стакан системы слива, собрать устройство в обратном порядке, проверить работоспособность системы. При неисправности пружины требуется ее замена. Работы по демонтажу и обратной установке выполняются по аналогии с описанными выше по замене стопорного кольца.

Связанные вопросы и ответы:

Что такое система слива унитаза

Механизм сливного клапана предназначен для подачи воды в унитаз. Производители выпускают множество различных конфигураций устройства.

Например, для экономичного использования воды разработана двухуровневая арматура, в которой слив может быть полным или частичным. Одноуровневые устройства иногда оснащают системой «стоп», которая прекращает процесс слива, как только отпускают кнопку.

Приобретая устройство, нужно обращать внимание на материал, из которого производят запирающие прокладки.

Если раньше отечественные производители использовали только резину, то сейчас ее все чаще делают из силикона. Этот материал не имеет механической памяти, не деформируется.

Силиконовая и резиновая прокладки, и конический выступ на седле арматуры создают несколько факторов защиты и предотвращают протекание клапана

Установка арматуры по шагам

Если механизм слива сломался или устарел, нет необходимости менять бак унитаза — нужно просто заменить неисправный элемент.

Вы хотите заменить бачок унитаза новым? Подробное руководство по замене изложено в другой нашей статье .

Даже если модель унитаза устарела, производитель выпускает новую, но подходящее к нему устройство. Лучше, конечно, чтобы бачок и запорная арматура принадлежали одной торговой марке.

В комплект клапана для спуска воды входит спускной клапан, уплотнительная прокладка, переходное кольцо, крепления бачка к унитазу, а также подробная инструкция по монтажу

Далее, монтаж сливного клапана будет показан на примере устройства для двухрежимного слива с тросиком. Устанавливают бак на унитаз. Для этого надевают прокладку 14 на основание клапана 12.

Вам также может быть интересна информация о выборе и замене  прокладки между унитазом и бачком .

Схематическое изображение составных элементов клапана. Зная устройство этого приспособления, проще выполнить его настройку и регулировку

Клапан устанавливают в отверстие бака и снаружи закручивают гайку 15, на которую затем надевают прокладку 16. Она обеспечит герметичность соединения.

Болты 13 устанавливают в монтажные отверстия в определенной последовательности.

Важно сохранить последовательность крепления болтов 13 и не забыть выполнить их промежуточное крепление к баку

Устанавливают тросиковый механизм. Его окончание закрепляют в коромысле 8 так, чтобы пластиковый кожух был заведен до упора.

Затем опускают корпус спускного клапана 9 в основание 12 и закрепляют его, проворачивая вправо. Проверяют, не задевает ли устройство стенок бачка и механизма впускного клапана.

Перед установкой тросикового механизма проверяют надежность закрепления тросика в держателе. Если он высвободился в процессе транспортировки или монтажа, то его необходимо закрепить

Далее регулируют высоту трубки перелива 7. Для этого нужно сначала повернуть ее по часовой стрелке, чтобы снять с блокировки. После установки необходимой высоты ее вновь блокируют поворотом против часовой стрелки.

При правильно отрегулированной высоте трубки уровень наполнения воды не должен подниматься ближе, чем 20 мм к краю трубки перелива.

Край трубки перелива, в свою очередь, при наличии бокового отверстия бачка (для подключения к подаче воды), должен находиться ниже его на 10 и более миллиметров.

Далее закрепляют нажимную кнопку на крышке бака. Для этого предназначен специальный держатель. Соединяют кнопку с тросиком так, чтобы он не перекручивался и не цеплялся за наполнительный клапан. В бачках с нестандартным отверстием используют переходное кольцо.

При необходимости, отрегулировать уровень наполнения воды в сливном бачке унитаза можно с помощью настроек впускного клапана.

Как система слива унитаза работает

Унитазы и бачки к ним довольно разнообразны по дизайну, конструкции, способу монтажа и т.п. Различают стандартные “компакты”, навесные модели, в которых бачок инсталлируется прямо в стену, а также модели с отдельно стоящим бачком.

Последние, впрочем, встречаются все реже, поскольку такая сантехника класса “ретро” считается устаревшей.

На этой схеме наглядно представлено устройство поплавкового механизма в бачке унитаза. Когда поплавок достигает верхнего положения, поршень перекрывает подачу воды

А вот сливной механизм внутри бачка бывает всего двух типов, причем принцип работы в обоих случаях практически одинаковый. Все зависит от типа подачи воды в бачок, который может быть боковым или нижним.

Боковая подача воды – это наиболее распространенный вариант. Значительная часть унитазов отечественного производства устроена именно таким образом. Они просты, надежны в эксплуатации, но во время подачи воды в камеру бачка производят характерный шум.

Ради устранения этого недостатка и были созданы модели бачков, в которых вода подается снизу. В этом случае наполнение емкости производится с гораздо меньшим количеством звуков, но и слив в таких бачках сконструирован немного иначе.

На этом рисунке наглядно изображено внутреннее устройство обычного бачка унитаза, в котором вода подается с боковой стороны

Механизм слива можно условно разделить на две части: устройство, регулирующее поступление воды в камеру бачка, а также механизм, посредством которого бачок опорожняется, т.е. осуществляется смыв. Кроме того, в бачке обязательно должен быть защитный элемент – трубка перелива.

В разных моделях внутреннее наполнение бачка может выглядеть по-разному, но функционально это всегда три основных элемента: поплавковый клапан, смыв и защитный перелив.

Поступлением воды в бачок управляет специальный поплавковый клапан. Он состоит из следующих элементов:

• поплавка, свободно передвигающегося по поверхности воды;
• штанги, с помощью которой выполняется включение/отключение подачи воды из водопроводной системы;
• рычага, который соединяет эти два элемента.

Работает это так: когда после смыва уровень воды в емкости понижается, поплавок опускается вниз, рычаг передает усилие на штангу, открывается подача воды, и бачок начинает заполняться. Когда поплавок поднимается вместе с водой до максимального уровня, штанга перекрывает водопроводную трубу и поступление воды прекращается.

Простота конструкции клапана объясняет его высокую надежность и наше незнание, где , что и когда чинить. Ведь просто работает, и все.

К поплавковому клапану бачка с боковой подачей воды нередко присоединяют вертикальную трубку. Этот элемент необходим, чтобы при подаче воды в бачок производилось меньше шума.

Вторая часть сливного механизма – это собственно смыв. Он состоит из клапана, препятствующего вытеканию воды из бачка, а также тяги, с помощью которой открывается этот клапан. В качестве клапана обычно используется резиновый элемент, по форме напоминающий грушу.

Управляется такой механизм с помощью кнопки, шарика, который нужно потянуть вверх, или веревки, которую дергают вниз. Последний вариант используется только в отдельно стоящих “ретро”-бачках, которые встречаются крайне редко.

После нажатия кнопки клапан открывается, и значительное количество воды поступает в унитаз, выполняя задачу, для которой и был разработан этот механизм.

Арматура бачка с нижней подачей воды внешне отличается от содержимого отечественных моделей, однако принцип ее работы практически такой же

Когда вода полностью вытекает, клапан опускается вниз и надежно перекрывает выпускное отверстие. В этот момент срабатывает поплавковый клапан, и вода начинает поступать в емкость. В систему слива обычно встроен еще один полезный элемент – переливная трубка. Она препятствует вытеканию воды через край бачка.

Это может произойти при поломке поплавкового клапана, если вода и после достижения максимального уровня не была перекрыта. Иногда трубка перелива монтируется не в механизм сливного клапана, а устанавливается отдельно. В моделях с нижней подачей воды поплавковый механизм выглядит немного иначе, но принцип его работы почти не отличается от аналога в бачке с боковой подачей воды.

Унитазы и бачки к ним довольно разнообразны по дизайну, конструкции, способу монтажа и т.д. Различают стандартные “компакты”, навесные модели, в которых бачок инсталлируется прямо в стену, а также модели с отдельно стоящим бачком.

Последние, впрочем, встречаются все реже, поскольку такая сантехника класса “ретро” считается устаревшей.

Поплавковый механизм в бачке унитаза

Когда поплавок достигает верхнего положения, поршень перекрывает подачу воды.

Сливной механизм в бачке унитаза

Сливной механизм внутри бачка бывает всего двух типов, причем принцип работы в обоих случаях практически одинаковый. Все зависит от типа подачи воды в бачок, который может быть боковым или нижним.

Боковая подача воды

Боковая подача воды – это наиболее распространенный вариант. Значительная часть унитазов отечественного производства устроена именно таким образом. Они просты, надежны в эксплуатации, но во время подачи воды в камеру бачка производят характерный шум.

Ради устранения этого недостатка и были созданы модели бачков, в которых вода подается снизу. В этом случае наполнение емкости производится с гораздо меньшим количеством звуков, но и слив в таких бачках сконструирован немного иначе.

Внутреннее устройство обычного бачка унитаза

Механизм слива можно условно разделить на две части: устройство, регулирующее поступление воды в камеру бачка, а также механизм, посредством которого бачок опорожняется, т.е. осуществляется смыв.

Кроме того, в бачке обязательно должен быть защитный элемент – трубка перелива.

Почему система слива унитаза важна

При обустройстве помещения санузла у хозяина нет важней задачи, чем выбор унитаза. Особенно озадачен этим тот человек, кто построил собственный дом, а теперь решает вопросы канализации и того, что связано с ней. От схемы устройства канализационной системы строения напрямую зависит выбор выпуска унитаза.

Описание

Унитаз в целом представляет собой сантехническое устройство, состоящее из двух основных элементов:

• чаши, выполняющей функции сбора и удаления продуктов жизнедеятельности человека;
• сливного бачка, обеспечивающего накопление и сохранение запаса смывной воды.

Виды

Конструкции унитазов в зависимости от устройства выпускного патрубка, подразделяются на три вида: с горизонтальным (прямым), вертикальным и косым (угловым) выпуском. Самыми популярными в Российской Федерации являются унитазы последнего из перечисленных видов – с косым выпуском.

Согласно существующим на сегодня требованиям к типовым проектам устройства канализации в жилых домах и административных зданиях, кроме унитазов с косым выпуском никакие другие их виды присоединить к канализации не удастся. Это становится возможным только в случае переноса труб канализации в соответствующее положение. Но этот труд не оправдывается никакими соображениями.

• Горизонтальный выпуск , расположенный параллельно полу, предполагает присоединение к канализационному стояку, находящемуся на одном уровне с ним. Имеет существенные недостатки: затруднена установка чаши в случаях даже малейшей нестыковки выходного патрубка с переходником на канализационной трубе, частые засоры выпускной системы из-за прямоугольного колена на стыке с канализацией, в местах стыковки с канализацией часто появляются течи. Но так как унитазы имеют эстетичный внешний вид, то они всё чаще стали встречаться в современных многоэтажках и домах частного сектора.
• Нередко в частном строительстве используется вертикальная выпускная система . Её выходной патрубок направлен вертикально вниз, в пол. Выход патрубка обычно устраивается прямо под чашей, поэтому его ещё называют нижним выпуском. Имеются варианты вертикального выпуска – задний и боковой. Для таких унитазов необходима канализация, проведённая особым способом, под панелями межэтажных перекрытий или под полом. Этот вид унитазов более экономно расходует смывную воду, но неудобен для монтажа, обнаружения и устранения течей. Встречается также в домах старой постройки (например, в «хрущёвках»).

Какие преимущества имеет система слива унитаза по сравнению с другими системами слива

Унитазы с горизонтальным выпуском производят в самых разнообразных модификациях. Назовём основные модели по месту установки.

1. Напольные. Обычные (все их знают) унитазы как сегодня, так и в прошлом веке. Крепятся к полу. В основном сейчас устанавливаются компактные унитазы.

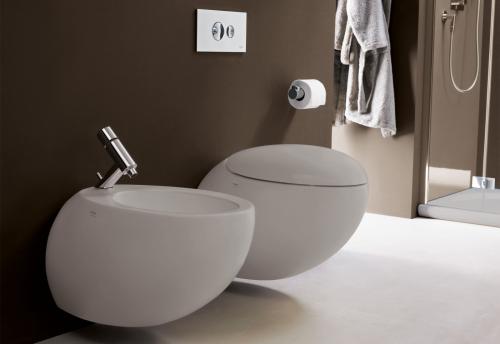

2. Подвесные. Эти модели навешиваются на стену, имеют высокий выпуск и по способу крепления делятся на рамочные и блочные системы. Все коммуникации (и в некоторых случаях бачок) скрыты за фальшпанелью или в стеновой нише. Под такими унитазами удобно убираться, так как они нависают над полом.
3. Приставные (пристенные) . Пользуются популярностью в последнее время. Они плотно монтируются к стене, при этом все коммуникации так же, как и у подвесных моделей, скрыты, а снаружи остаётся только чаша. Отличие от подвесных в том, что чаша не подвешивается, а устанавливается на пол, как и напольные варианты унитазов.

Таким образом, эти модели можно считать этакими симбиозами первых двух – напольных и подвесных.

По конструкции сливных бачков унитазы делятся на несколько разновидностей.

1. С высоким сливом. Бачок укрепляется на стене и имеет сливной трубопровод. Сама по себе модель архаичная, встречается в старых домах, правда, такие модели, но немного усовершенствованные, можно найти в продаже. Иногда их используют и в современных домах, где отделка выдержана в так называемом историческом стиле. Довольно шумная конструкция.
2. С низким сливом. Стандартная система слива, при котором пластмассовый или керамический бачок невысоко крепится над унитазом и имеет короткую смывную трубу.
3. Скрытые бачки. Встраиваются в стену и закрываются легко демонтируемой отделкой. Снаружи остаётся только рычаг смыва.
4. Компактный санузел. Бачок крепится на чашу. Самый распространённый сегодня вид унитаза.

Все модели, бачки которых крепятся к стене, входят в группу подвесных бачков.

Какие недостатки имеет система слива унитаза

Современные модели унитазов представлены в широком ассортименте. Популярностью стали пользоваться не только классические, но и варианты подвесного, приставного типа, имеющие так называемый скрытый бачок. Такая сантехника выглядит непривычно, но эстетично и аккуратно.

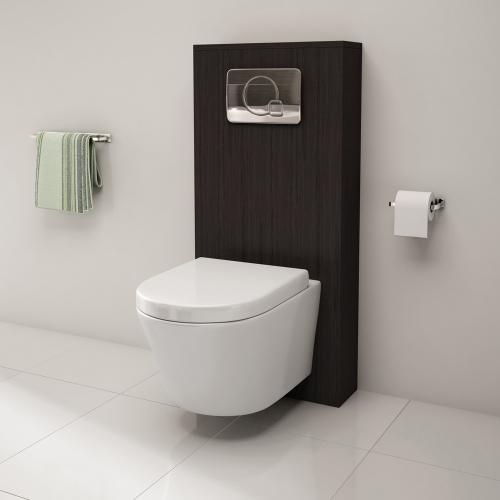

Ассортимент унитазов со скрытым бачком сегодня радует своим многообразием. Подобрать удачный вариант можно на любой вкус, цвет и бюджет. Сантехника производится из разных материалов и может различаться по своему устройству и непосредственно работе.

Работа устройств без бачка может легко осуществляться благодаря такой детали, как друкшпюлер . Его можно установить разными способами: наружным или выносным. И тот и другой варианты не будут занимать много свободного пространства в санузле, но по-разному повлияют на дизайн интерьера. Подобные системы сегодня широко распространены и пользуются завидным спросом.

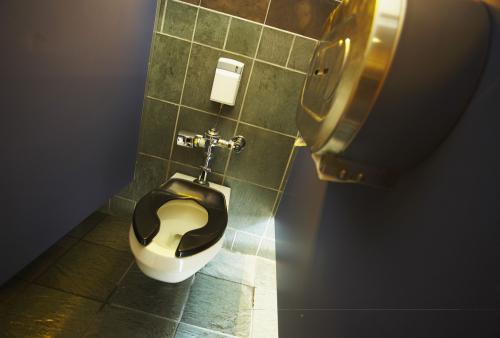

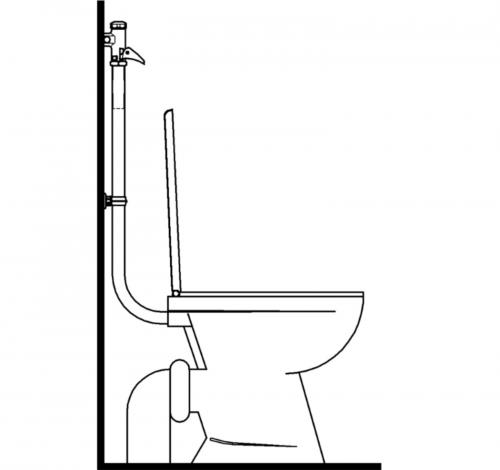

Следует знать и что представляет собой друкшпюлер. Это немецкий термин, обозначающий слив воды путем нажима на механизм.

Современное сантехническое оборудование дает возможность грамотно и качественно обустроить даже очень маленькие по площади помещения, а ведь в большинстве жилищ туалет имеет скромную квадратуру. Унитазы без бачка являются беспроигрышным решением в таких условиях.

Совсем не важно, какой является непосредственно конструкция унитаза – подвесной или приставной, напольной. Если сливной бачок не предусмотрен, то друкшпюлер можно смело устанавливать.

Если унитаз является подвесным, то в нем сливная система может быть исключительно встраиваемой. На поверхности стены в санузле или обшитой специальной рамой конструкции устанавливается упомянутая ранее кнопка, отвечающая за слив.

Подобные системы очень похожи на консольные варианты унитазов с инсталляцией либо бачком встраиваемого типа.

Если речь идет о безбачковом унитазе напольной разновидности, то его можно дополнять и встраиваемой системой смыва, и наружной. Так, по своим внешним характеристикам внешний друкшпюлер очень похож на систему, предназначенную для классического писсуара: из стены выходит хромированная или покрашенная труба с кнопкой или рычажком слива.

Бачок представляет собой накопительную емкость. Нужный водяной напор обеспечивается благодаря естественному давлению «водного столба». Работа друкшпюлера в отношении смыва находится в зависимости от давления, что имеет место в водопроводе и конструкции унитазной чаши. Именно в этом и заключается основное отличие друкшпюлера от стандартного бачка. Он являет собой своеобразный кран мембранного типа, служащий соединением безбачкового унитаза и трубы водопровода.

Принцип работы у рассматриваемой детали схож с проходной мембраной клапана.

Если сравнивать внутреннее устройство друкшпюлера, то можно заметить, что оно является более сложным, нежели у простых кранов. У него тоже есть 2 камеры, что соединяются друг с другом проходным отверстием с запорным клапаном. Главная особенность конструкции друкшпюлера заключается в том, что открывать его надо вручную, а закрытие происходит в автоматическом режиме.

Как часто нужно чистить систему слива унитаза

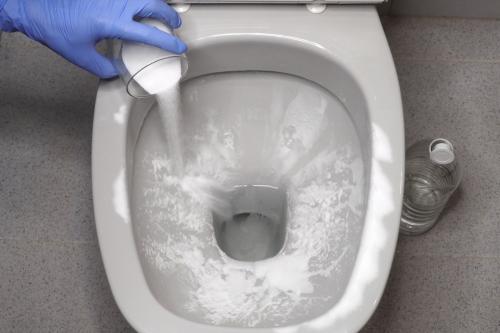

Лучшие средства бытовой химии, чтобы отмыть унитаз от известкового налета:

1. Средства на основе кислот
2. Если слой налета небольшой и довольно свежий, лучше пользоваться препаратами, содержащими органические кислоты - например, муравьиную. Это не наносит вреда сантехнике.
3. Если нужно отмыть очень серьезные и старые загрязнения, применяют средства на основе неорганических кислот - к примеру, соляной или фосфорной. Это очень агрессивный раствор, нельзя забывать о средствах защиты.
4. Если в помещении пластиковые трубы, пользоваться этим методом нельзя! Для пластиковых труб можно использовать ортофосфорную кислоту, она безопасна для этого материала. 150 г средства наливают в чашу унитаза и под ободок и оставляют на 15 минут, закрыв крышку унитаза.
5. Составы на основе щелочи. Они тоже отлично справляются с налетом. Это любое средство для прочистки канализационных труб. Этот способ тоже нельзя использовать при пластиковых трубах! Если же трубы железные или чугунные, средство наливаем в слив унитаза на пару часов и смываем водой.

Фото: iStock

1. Абразивные средства. "Пемолюкс", "Золушка", "Пемоксоль" и им подобные порошки отлично справляются со свежими загрязнениями. Однако не стоит ими увлекаться. При чистке порошками на поверхности унитаза образуются микроскопические поры и трещинки, куда налет будет откладываться быстрее.

Как часто нужно мыть унитаз, чтобы на нем не образовывался сильный известковый налет? По мнению Елены Кулаковой, все зависит не только от частоты использования туалетной комнаты, но и от состава водопроводной воды в доме (в каждом регионе она разная): чем больше железа в воде, тем сильнее будет желтый налет. Оптимально мыть унитаз раз в неделю.

Какие материалы используются для изготовления системы слива унитаза

Проводя ремонтные работы в доме или выполняя простую замену сантехники, многие часто сталкиваются со сложностью выбора унитаза. Представленный в продаже ассортимент моделей радует своим разнообразием, но, в то же время, возникает вопрос: а как правильно выбрать унитаз?

В зависимости от ваших целей, могут различаться и способы выбора:

если необходимо просто заменить старый туалет из эстетических соображений, то критериями выбора станут внешний вид и тип уже имеющейся конструкции;

в связи с поломкой или выхода из строя необходимых деталей выбирается новый унитаз по различным критериям, либо производится ремонт и замена неисправной детали;

при новом строительстве учитываются не только функциональные, эстетические, экономические, но и конструктивные особенности сантехнического прибора: он должен оптимально вписываться в план инженерных коммуникаций.

Начать стоит с оценки имеющейся в санузле системы канализации — от этого будет зависеть способ монтажа сантехники.

Также важно учесть общую площадь помещения и объем свободного пространства вокруг планируемого места установки: в небольшом санузле нелогично монтировать объёмную конструкцию.

В нашей статье рассмотрим ключевые характеристики туалетной сантехники и дадим рекомендации по выбору качественного варианта для дома.

Виды унитазов

Чтобы ответить на вопрос, какой унитаз лучше выбрать для квартиры, необходимо ознакомиться с основными характеристиками изделий и оценить их соответствие вашим ожиданиям и предпочтениям.

Конструктивными частями унитаза являются:

чаша, которая служит для сбора испражнений и их последующего смыва в общую канализацию;

сливной бачок, хранящий объем воды, необходимый для слива;

кнопка слива, размещаемая непосредственно на бачке или отдельно в конструкции инсталляции.

В обобщенном виде классифицировать унитазы можно по следующим критериям:

способу крепежа и подвода воды;

материалу изготовления;

выпуску воды;

типу сливного бачка;

смыву;

форме чаши;

наличию ободка.

После определения способа монтажа рассмотрите основные характеристики представленных в продаже моделей.

Монтаж может выполняться несколькими способами:

стандартно в пол на болты или клей;

в пол или к стене на скрытый крепеж;

на стену к раме инсталляции.

С целью экономии пространства выбирайте скрытый тип крепежа.

Напольные унитазы

Наиболее распространенная среди покупателей напольная разновидность унитаза отличается следующими особенностями:

простой монтаж и ремонтопригодность;

простота конструкции — видны все части сантехники;

надежность и долгий срок службы;

максимально возможная нагрузка составляет 200 кг;

доступность для самостоятельного обслуживания;

невысокая стоимость;

большой выбор дизайнов.

Различают следующие виды напольных унитазов:

с приставной полочкой под смывной бачок (советская классика) — основные части напольного унитаза (чаша, полочка и бачок) собираются в единую конструкцию; полочка присоединяется к чаше резиновой уплотнительной манжетой;

с цельнолитой полочкой (two-piece) — бачок унитаза-компакт крепится напрямую к чаше, за счет чего упрощается монтаж;

цельные (one-piece) — представляют собой моноблок, отличаются современным бесшовным дизайном, комфортным использованием, мощным смывом.

Напольные модели сантехники не требуют установки инсталляции и работ по монтажу/демонтажу стены. Установка осуществляется в пол при помощи дюбелей или клея. Болты следует использовать хорошего качества, не забывать про пластиковую втулку, плавно вкручивать и затягивать без излишнего давления, прикрыть шляпки входящими в комплект накладками. Для приклеивания конструкции используют силиконовый герметик, жидкие гвозди или эпоксидный клей.

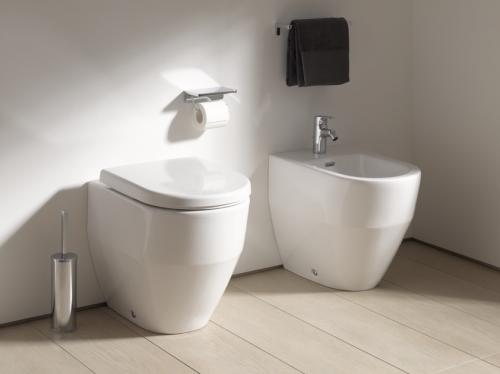

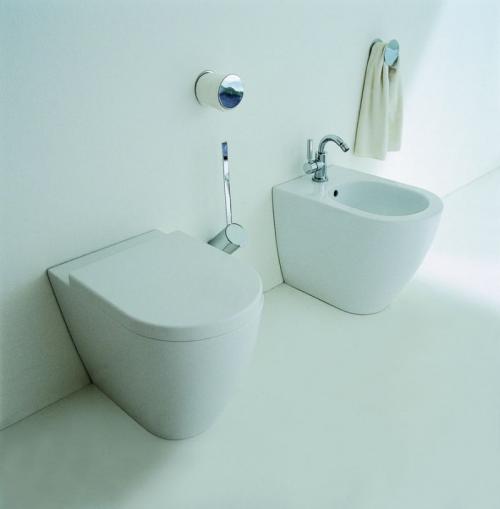

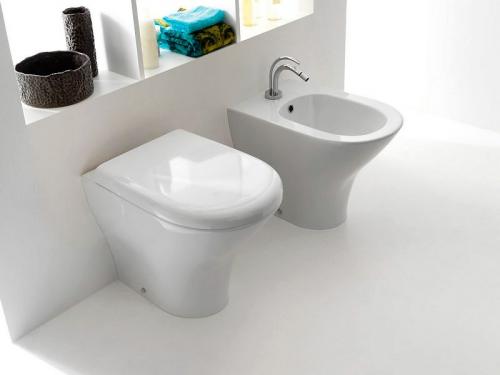

Приставные унитазы

Приставные разновидности туалетной сантехники оснащены скрытым бачком и системой слива особой конструкции. Примыкая к стене, они ничем не уступают в компактности инсталляциям.

Особенности приставных моделей:

современный дизайн и аккуратный компактный внешний вид;

скрытые инженерные коммуникации, простой уход и гигиеничность;

сочетание привычного напольного вида чаши с бачком под скрытый монтаж без использования рамы инсталляции;

встроенный в нишу стены сливной бачок не только освобождает место в санузле, но и обеспечивает лучшую шумоизоляцию от процесса наполнения бачка и слива;

подходит для всех опор, включая гипсокартонные плиты;

Монтаж приставного унитаза можно осуществить самостоятельно. Строители рекомендуют проводить работы по установке скрытого бачка на этапе нового строительства или при капитальном ремонте.
