Схема укладки металлочерепицы. Последовательность укладки

Схема укладки металлочерепицы. Последовательность укладки

Схему укладки определяет размер листов:

• Если их длина позволяет накрыть весь скат, сначала укладывают и выравнивают по карнизу первый лист, делая выносы со стороны фронтона и карниза. Его предварительно крепят одним саморезом в среднюю волну у конька. Затем на него укладывают второй и третий листы, скрепляют их друг с другом на гребне волны и выравнивают их вместе. После окончательной подгонки первые два листа крепят на чистовую, и подгоняют следующие.
• Когда длина состыковывается, монтаж начинают снизу и укладывают поочерёдно 2 листа, затем следующие 2 листа скрепляют с первыми по гребню нахлёста и перед окончательной фиксацией выравнивают весь блок.

Схемы укладки металлочерепицы на скатные и вальмовые крыши Источник goldkryshi.ru

Есть и другие способы укладки – по рядам или в шахматном порядке. Главное, чтобы кромка получилась ровной, без ступенек, и параллельной карнизу. Для этого по краю свеса натягивают шнур для ориентира и предельно внимательно выставляют первый лист.

Обратите внимание! При монтаже с правого края каждый последующий лист укладывают внахлёст сверху на предыдущий. Если же укладка ведётся слева, наоборот – следующие листы заводятся под уже лежащие.

Монтаж слева направо и справа налево становится необходимостью при устройстве шатровой кровли, так как крепить металлочерепицу к обрешётке в этом случае начинают от осевой линии треугольника или трапеции (см. схему выше).

Правила крепления

От того, насколько хорошо закреплено кровельное покрытие, зависит не только надёжность всей конструкции. Некачественно выполненный крепёж может привести к таким последствиям, как затекание осадков в подкровельное пространство и движение листов при сильном ветре относительно друг друга и обрешётки, что создаёт сильный шум. Со временем крепёжные отверстия увеличиваются, саморезы расшатываются, и крышу может просто сорвать с места. Кроме того, от появляющихся потёков ржавчины страдает и внешний вид.

Нахлест металлочерепицы по длине. Обмеры и расчет количества кровельного материала

Чтобы покрыть крышу металлочерепицей с максимальной экономией, важно правильно провести замеры, рассчитать точное количество необходимого материала. Важно точно измерить длину, ширину скатов, чтобы убедиться в их прямоугольной форме (диагонали должны совпадать). Сделать это можно после завершения строительства стропильной системы.

Цель обмеров – ровная поверхность скатов. Если есть отклонения или дефекты, их нужно устранять, либо учитывать в процессе дальнейшего монтажа. Незначительные отклонения (1-3 см) устраняются путем установки доборных планок.

Перед тем, как накрыть крышу металлочерепицей, понадобится приобрести кровельный материал. Узнав предварительно точные размеры скатов, легко определить точное количество материала для кровельных работ.

Для простой двускатной крыши расчет проводят в следующей последовательности:

1. Определить длину покрытия, измерив высоту ската от конька до карниза.

2. Прибавить к полученной высоте ширину карнизного свеса – примерно 4-5 см. В дальнейшем он необходим для полноценной вентиляции помещения, защиты дома от скопления влаги.

3. Если общая высота покрытия превышает 4,5 метра, из-за сложности работы с более длинными листами рекомендуется укладывать металлочерепицу в два ряда. Общую длину нужно увеличить на 15 см для нахлеста каждого ряда листов по вертикали.

Для ломанных крыш измерения необходимо проводить по каждой плоскости отдельно. Даже зная, как правильно класть металлочерепицу на крышу такого типа, расчеты лучше доверить профессионалам, либо воспользоваться специальными программами расчета онлайн.

Схема укладки металлочерепицы на крышу. Монтаж кровли из металлочерепицы

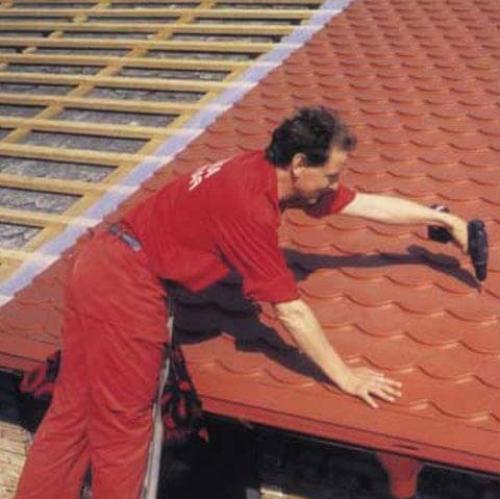

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

Необходимые инструменты

Для укладки металлочерепицы на крышу понадобятся:

• ножницы по металлу;



  Для монтажа кровли из металлических листов необходим разный ручной инструмент и измерительные приборы

• электрическая дрель;
• шуруповёрт;
• длинная рейка;
• монтажная лента;
• измерительный прибор;
• молоток или киянка;
• маркер или строительный карандаш.

Выполнять работы рекомендуется с защитными средствами: в пластиковых очках и рукавицах.

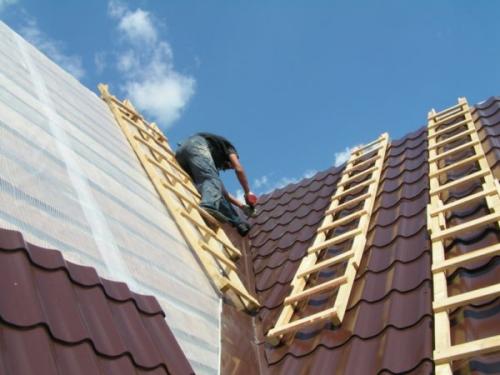

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

У листа металлочерепицы есть две ширины:

• общая (1180 мм);
• полезная (1100 мм) — края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

1. Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м : 1,1 м = 4,5. Полученное число округлить до 5 рядов.
2. Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м : 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
3. Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух — 20 листов.

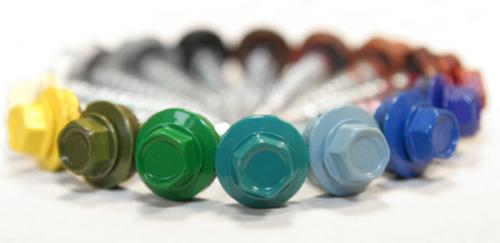

Сразу необходимо подсчитать и количество крепёжных элементов. На 1 м²приблизительно требуется 7–8 саморезов, а также 3 шт. на 1 погонный метр конька и ендовы.

Схема укладки металлочерепицы каскад. Особенности изготовления

Металлочерепица Каскад – производство жесткого и прочного материала для кровли из стального листа с полимерным покрытием.

Качество материала достигается путем применения профилегибочного оборудования, входящего в состав высококачественной автоматической линии:

Производство материала

разматыватель автоматический;

• прокатный стан;
• штамповочное устройство;
• ножницы;
• приемное устройство;
• система управления.

Особенное расположение и количество клетей прокатного стана обуславливает изготовление профиля с четкими гранями.

Помимо того, что грани придают материалу декоративный вид, они способствуют увеличению жесткости металлочерепицы и ее сопротивлению к продольным нагрузкам.

Металлочерепица  мп Каскад выпускается с такими параметрами:

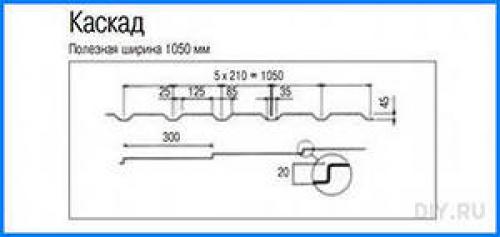

Схема покрытия Каскад

общая ширина листа – 1115 мм;

• полезная ширина – 1050 мм;толщина металла в зависимости от
• используемого производителем сырья – от 0,45 до -0,5 мм;
• минимальный размер длины листов 0,8 м (могут выпускаться листы
• длиной 7 м);
• высота волны – 45 мм.

Благодаря технологии производства металлочерепицы Каскад монтаж осуществляется с минимумом отходов.

Укладка цельных листов обеспечивает уменьшение количества стыков. В стыках этого материала предусмотрен производством капиллярный паз, что способствует обеспечению герметичности кровли.

Кстати, покрытие Каскад имеет несколько разновидностей (элит, супер), отличающихся геометрией профиля:

• монтажная ширина;
• высота волны.

В виду того, что материал имеет прямолинейность форм, его можно использовать на простых и сложных кровлях.

Внимание. Этот материал применяется на кровлях с минимальным углом ската 14 градусов.

Монтаж металлочерепицы монтеррей пошаговая инструкция. Инструкция по монтажу металлочерепицы монтеррей - выбор кровельного материала

Одним из самых популярных и востребованных сегодня материалов для кровли является металлочерепица. Она не только выделяется своей практичностью, этот материал к тому же весьма привлекателен по внешним признакам.

Одним из лидеров среди металлочерепицы является металлочерепица монтеррей , чьи эксплуатационные свойства и технические характеристики уже давно признаны ведущими производителями кровельных материалов.

Прежде всего, важно четко определиться со всем процессом установки вне зависимости от того, кто будет выполнять монтаж металлочерепицы монтеррей – будь то либо строительная бригада, либо самостоятельная работа, но, так или иначе, нужно контролировать весь ход установки, поскольку любые ошибки и недочеты могут стать причиной плохой укладки покрытия (прочитайте: "").

Выбор кровельного материала

Поскольку ассортимент материалов для кровли строительного рынка весьма разнообразен, особое внимание стоит обратить на наиболее популярные образцы, среди которых - металлочерепица мп монтеррей, являющаяся практически универсальным продуктом.

На это, в первую очередь, влияет профиль материала, а также разнообразные типы покрытий из полимеров, среди которых выделяют следующие:

Таким образом, кровля из металлочерепицы монтеррей, выполненная с применением этих материалов, надежно защищена от возможной коррозии и потенциальных механических повреждений.

Разновидностей самой металлочерепицы также несколько:

• стандартная металлочерепица типа монтеррей;
• металлочерепицы максимонтеррей;
• металлочерепица мп супермонтерей.

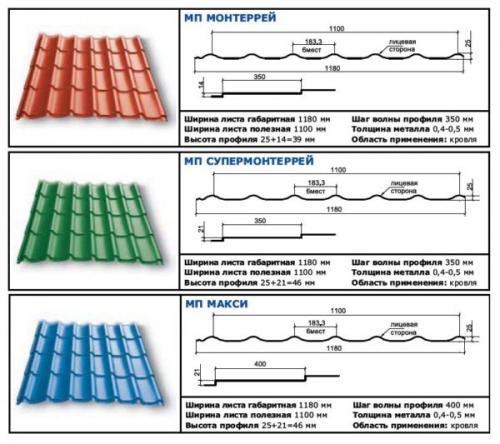

Основное различие этих материалов заключается в профильных размерах, которые у металлочерепицы монтеррей следующие:

• ширина металлочерепицы – 1180 миллиметров;
• ширина листа с учетом нахлеста – 1100 миллиметров;
• профильная высота – 39 миллиметров;
• волновой шаг – 350 миллиметров;
• толщина стального листа – 0,4 – 0,5 миллиметров.

Так, размеры металлочерепицы супермонтерей совпадают с представленными размерами, разница имеется лишь в высоте профиля, составляющей 46 миллиметров. К слову, размер металлочерепицы монтеррей такой же. А у металлочерепицы максимонтеррей отличается волновой шаг, составляющий 400 миллиметров.

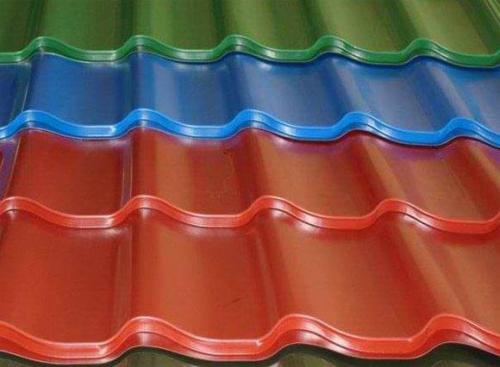

Более того, для металлочерепицы монтеррей характерна целая палитра цветов. Заказчик может сам выбрать цвет для материала, причем выбор довольно большой: цветовая гамма насчитывает более 40 оттенков, к тому же, существует металлочерепица монтеррей матовая, глянцевая и т.п. Подробные фото с изображениемможно найти у нас на сайте.

Инструменты, необходимые для монтажа металлочерепицы монтеррей

В процессемонтеррей требуется определенный набор инструментов, выполнить работу без которых будет непросто.

К ним относятся следующие:

1. Устройство для резки металлочерепичных листов. Им может быть ножовка, ручные или электрические ножницы по металлу, электроприводной лобзик, просечные ножницы, дисковая пила, оснащенная победитовыми дисками. При этом для резки металлочерепицы ни в коем случае нельзя применять болгарку, поскольку ее абразивные круги моментально разрушат весь защитный слой покрытия, что неизбежно приведет у преждевременной коррозии.
2. Шуруповерт (более удобным вариантом будет инструмент, оснащенный аккумуляторной батареей).
3. Молоток.
4. Разметочный маркер.
5. Ровная длинная рейка или правило.

Подготовка к монтажу металлочерепицы монтеррей

Как и для любого из кровельных материалов, существует также инструкция по монтажу металлочерепицы монтеррей. Но перед тем, как приступить к ее устройству, важно заняться монтажом кровельного «пирога», который состоит материала-утеплителя, слоев паро- и гидроизоляции и обрешетки. Важно помнить, что выбирать кровельный материал для дома необходимо еще во время этапа его проектирования.

Стропильный шаг должен быть в районе 550 – 900 миллиметров. Выбирая шаг стропил, отталкиваться нужно будет от ширины плит теплоизоляции.

За установкой системы стропил замеряются скаты, а также определяется, все ли конструкции соответствуют своей прямоугольности или горизонтальности. Максимальное отклонение от нормы должно составлять не более 10 миллиметров.

Использовать металлочерепицу можно лишь на тех крышах, уклон которых не превышает 14 градусов. Расчет длины металлочерепичных листов зависит от длины ската (от карниза до конька с прибавлением 40 – 50 миллиметров для карнизного свеса, на котором будет закреплена карнизная планка для металлочерепицы ). При длине ската более 6 метров листы придется разделять обычно на несколько (2 и более) частей, укладывать которые нужно будет с нахлестом.

Если в процессе монтажа будут применяться длинные листы, то стыков на покрытии будет меньше, однако весь процесс займет больше времени и сил, чем при использовании коротких листов. Согласно инструкции, металлочерепица монтеррей может монтироваться прямо на обрешетку с шагом в 300 миллиметров (см. " Металлочерепица монтеррей: технические характеристики, на что обратить внимание "). В районе ендов и отверстий (например, дымоход) монтируется сплошная обрешетка.

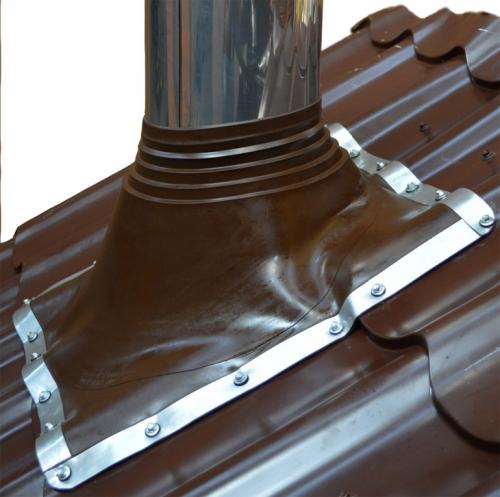

Схема укладки металлочерепицы вокруг трубы. Проход трубы через кровлю из металлочерепицы

Когда выполняется проект строительства частного дома, необходимо большое внимание уделить проходным узлам, через которые будет выходить дымоходная труба.

Одним из важнейших узлов считается проход трубы через крышу, покрытую металлочерепицей. От качества монтажных работ, герметичности узла во многом зависит пожаробезопасность всей крыши.

Обратите внимание

Но как вывести трубу через крышу? Для правильного создания проекта необходимо обращаться к существующим нормативным документам, где указаны все требования, предъявляемые к дымоходу.

В большинстве случаев, проходной узел планируется совместно со строительством всего дома. Однако бывает так, что необходимо вывести дымоход в построенном доме через уже сделанное покрытие из металлочерепицы. Обычно эта потребность возникает в нескольких случаях:

• при замене кровли;
• при капитальном ремонте;
• при замене отопительного устройства.

Основные требования

Прежде чем заняться созданием прохода для дымохода через кровлю из металлочерепицы, нужно ознакомиться с основными требованиями, которые предъявляются к данным работам. Причем сама кровля может быть сделана из любого материала. В перечень необходимых правил входит:

• Пожаробезопасность;
• Герметичность.

Чтобы не случилось возгорание дымоходного трубопровода, проходящего сквозь кровлю, покрытую металлочерепицей, требуется выполнить несколько операций.

Во-первых , провести тщательную изоляцию всех горючих материалов.

Во-вторых , установить дымоход так, чтобы он не соприкасался с другими элементами крыши.

Проход дымохода через металлочерепицу всегда делается сквозным. Поэтому его нужно обязательно хорошо промазать специальным герметиком, чтобы не возникла протечка крыши.

Только при правильном расположении проходного отверстия и хорошей герметизации никогда не возникнет протечка крыши.

Обход дымохода из кирпичной трубы, монтаж нижнего фартука

Чтобы смонтировать систему примыкания, кровельщик сталкивается с несколькими проблемами, которые он должен будет решить.

1. Нужно захватить воду, стекающую по скату, сделанному выше трубы. Нужно будет создать ей направление мимо дымохода и затем выпустить на другой скат, расположенный ниже его;
2. Вода не должна попасть в дом. Она должна стекать по трубе, направленной на крышу. Чтобы решить проблему изготавливается металлический фартук. Его располагают на поверхности кровли и дымохода. Причем он должен находиться выше крыши примерно на 20 см. Прежде чем начинать работы, трубу нужно обязательно оштукатурить.

   После изготовления обхода подойти к этой стороне дымохода просто невозможно;

3. На боковых сторонах трубы сделать гидроизоляцию. Специальный водоотводящий желоб встраивается в скат над задней гранью. Возвышение не должно превышать 0,8 метра;
4. Проход трубы сквозь кровлю, дополнительно закрывается обрешеткой;
5. Прежде чем начать монтировать нижний фартук, необходимо закрыть обрешетку металлочерепицей. Чтобы выполнить такую работу, листы, касающиеся дымохода, с каждой стороны обрезаются строго по контуру. Затем их разрезают по ширине всего листа, выдерживая 50 миллиметров от самого первого участка, расположенного выше трубы;
6. На боковых сторонах дымоходной трубы чертятся линии, выдерживая расстояние от кровли в пределах 150 мм. Затем все линии соединяются, создавая общий контур. При помощи такого нехитрого способа определяется точный размер высоту подъема обоих фартуков;
7. Прямо по начерченной линии, с помощью болгарки, делаются 2 мм штробы. Наружная поверхность дымоходной трубы штробится только по кирпичу. Такие работы не делаются по кладке;
8. Готовую поверхность очищают от мусора, промывают водой;
9. После полного высыхания, сделанные штробы заполняют силиконовым герметиком;
10. К дальнейшей работе заготавливают планку примыкания, подготавливают детали фартука. В герметик вставляется край планки. Конструкция фиксируется саморезами;
11. Аналогично поступают с другими деталями фартука. Их соединяют в одно целое и крепят шурупами к металлочерепице;
12. На заключительном этапе проход дымохода закрывается «галстуком». Он изготавливается из металлического листа, который крепится к нижнему торцу фартука. Молотком загибаются его края. Благодаря этой детали проход дымохода всегда остается сухим, вода направляется прямо к водостоку.
