Полное руководство по подключению реле давления к насосной станции

Полное руководство по подключению реле давления к насосной станции

Введение

Реле давления — это важнейший элемент насосной станции, который автоматизирует управление работой насоса. Оно включает и выключает насос при достижении определённых уровней давления в системе, что позволяет предотвратить его перегрузку и обеспечить стабильное водоснабжение. В данной статье мы рассмотрим пошаговую инструкцию по подключению реле давления к насосной станции.

Необходимые материалы и инструменты

• Реле давления (compatible с вашей насосной станцией)
• Трубки для подключения (могут быть медные или из ПВХ)
• Фитинги и адаптеры
• Отвертка
• Плоскогубцы
• Мультиметр (для проверки электрических соединений)
• Герметик (например, FUM tape)

Этапы подключения реле давления

Подготовка

Перед началом работ убедитесь, что насосная станция отключена от электрической сети. Это обеспечит вашу безопасность во время подключения.

Установка реле давления

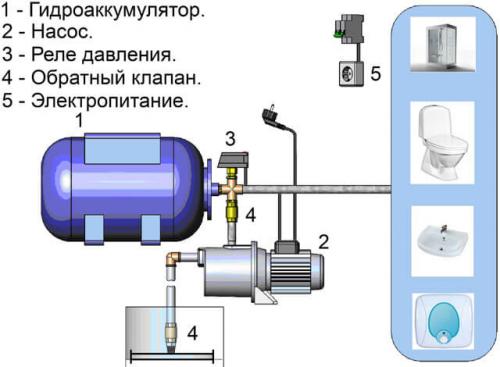

Реле давления обычно устанавливается между насосом и гидроаккумулятором. Оно должно быть установлено так, чтобы оно было легко доступно для настройки и обслуживания.

Подключение трубок

Подключите трубки к реле давления и насосной станции. Убедитесь, что все соединения герметичны и надежно закреплены.

Электрические соединения

Подключите электрические провода к реле давления. Обычно есть три контакта: для фазы, нуля и земли. Убедитесь, что все соединения надежные и соответствуют схеме подключения.

Проверка герметичности

После подключения всех трубок и электрических соединений проверьте герметичность системы. Для этого можно использовать мыльный раствор или специальные герметики.

Настройка реле давления

Определение давления включения и выключения

Реле давления имеет два предела: давление включения (пониженное) и давление выключения (повышенное). Эти пределы можно настроить в зависимости от ваших потребностей.

Проверка работы реле

После настройки реле проверьте его работу. Включите насосную станцию и убедитесь, что реле правильно включает и выключает насос при достижении установленных уровней давления.

Таблица: Основные параметры реле давления

Параметр	Описание	Рекомендуемое значение
Давление включения	Минимальное давление, при котором реле включает насос	1-2 бар
Давление выключения	Максимальное давление, при котором реле выключает насос	4-6 бар
Диапазон регулировки	Диапазон, в котором можно настраивать давление включения и выключения	0,5-10 бар

Советы по выбору реле давления

Как выбрать подходящее реле давления

• Определите максимальное давление в вашей системе
• Выберите реле с подходящим диапазоном регулировки
• Учитывайте мощность насоса и объем гидроаккумулятора
• Проверьте наличие защиты от перегрузки и короткого замыкания

Устранение неполадок

Частые проблемы и их решение

Проблема	Причина	Решение
Реле не включает насос	Низкое давление в системе	Проверьте настройки давления включения, убедитесь, что давление в системе ниже установленного предела
Реле не выключает насос	Высокое давление в системе	Проверьте настройки давления выключения, убедитесь, что давление в системе выше установленного предела
Шум при работе реле	Неравномерный поток воды	Проверьте герметичность соединений, убедитесь, что трубки не забиты

Заключительные замечания

Подключение реле давления к насосной станции — это процесс, который требует внимания и точности. Следуя данной инструкции, вы сможете правильно настроить и подключить реле, обеспечив надежную работу вашей насосной станции. Если вы не уверены в своих силах, рекомендуется обратиться к профессиональному электрику или сантехнику.

Связанные вопросы и ответы:

Для чего необходимо реле давления в насосной станции

Особенности устройства

Достоинства конструкции

Технические конфигурации устройства

Особенности конструкции

Для чего нужно осуществлять настройку

Осуществление настройки элемента

Ошибки во время настройки элемента

Поломки оборудования

Основные неисправности датчиков

Профилактические мероприятия

Коротко о главном

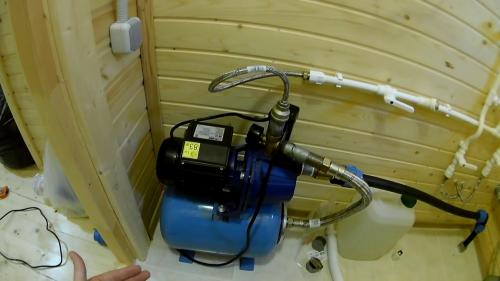

Станции устанавливаются, чтобы была вода в доме. Каждая модель обладает своими особенностями, однако механизм ее работы достаточно простой. Она всасывает жидкость и закачивает ее в специализированную емкость. Внутри нее находится датчик, который фиксирует уровень воды. Если в реле давления для насоса неисправности возникли, следует обратиться к опытному мастеру или попытаться самостоятельно разобраться в проблеме.

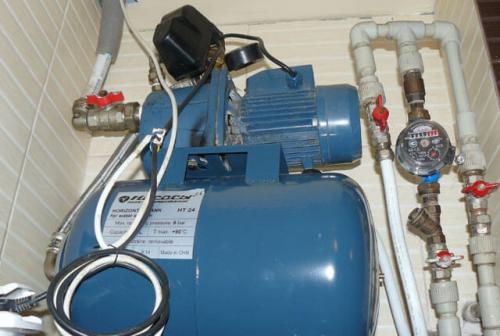

Установленное оборудование в жилом помещении

Особенности устройства

Если вас интересует, почему не работает реле давления насосной станции, нужно разобраться с особенностями прибора. Внутри станции для водообеспечния находится датчик, который отвечает за давление поступающей жидкости. Периодически его необходимо настраивать. Этот элемент является очень важным и обеспечивает автоматическое включение и отключение конструкции, а также управляет подачей теплоносителя.

По своему механизму работы они бывают как электронными, так и механическими. Последний вид пользуется спросом и его легко отремонтировать. Деталь может быть, как встроена в оборудование, так и быть его отдельной частью. К сожалению, в воде находится много твердых частиц, которые приводят к поломке датчика. На заводе-изготовителе уже настроили оборудование определенным образом. Однако, с течением времени настройки могут сбиться.

Один из вариантов механического реле давления Джилекс 9002 РДМ-5 1 - 5.5 бар 1/4.

Как выбрать подходящее реле давления для моей насосной станции

Этот тип реле работает непосредственно с гидроаккумулятором. Без его использования и включения в сеть система водоснабжения не может быть устроена. Последнее время электромеханические модели чаще заменяют современными электронными вариантами. Это связано с возможностью выхода из строя оборудования, снижение рисков его износа. Защита работы насоса от сухого хода предотвращает множество неполадок, которые могут возникнуть в таком случае.

В электромеханических моделях показатели рабочего давления могут быть от 1,5 до 6 бар. При выборе подходящего реле в зависимости от вашей системы водоснабжения стоит ориентироваться на показатели: напряжение контактов, тип используемого датчика, показатели тока, защита от влаги, параметры присоединительной резьбы и другие факторы. Датчики давления чаще всего устанавливают на гидробак, однако есть возможность использования и отдельно.

Изобилие в продаже моделей датчика определяет достойный выбор для покупателей. Однако при выборе оборудования для внутренней системы водоснабжения стоит ориентироваться только на варианты реле с работой в соответствующей среде. Не стоит усложнять свой выбор, обращая внимание на сложные конструкции под конкретную рабочую среду в определенных типах жидкостей.

При установке насосной станции реле входит уже в комплект. Для правильного монтажа потребуется подобрать подходящее сечение кабеля и выполнить его заземление. Насос должен располагаться правильно с учётом защиты оборудования от сухого хода. После выполнения всех этапов подключения проверьте систему и отрегулируйте реле давления. В большинстве случаев на производстве реле настраивают, но перед включением домовладелец обязан убедиться в подходящих оптимальных показателях - от 1,4 до 2,8 атмосфер. В зависимости от модели технических параметров насоса вы можете скорректировать эти данные, чтобы в дальнейшем обеспечить оптимальную работу оборудования.

Гидроаккумулятор в обязательном порядке проверяют минимум один раз в месяц. При необходимости потребуется скорректировать параметры давления воздуха. Если вы игнорируете профилактику и тестирование оборудования, есть риски быстрого износа резиновой мембраны. В документации к насосному оборудованию всегда фиксируют ключевые рабочие показатели, на которой необходимо ориентироваться для оценки рабочего состояния устройства.

Работа насоса зависит от установленных значений. Когда давление достигает определенного показателя, насос отключается. Так устроен механизм работы оборудования. Параллельно вы можете зафиксировать показания манометра в момент выключения системы. Если они не соответствуют рекомендованным параметрам, нужно настроить с помощью большой пружины.

Настройка показателей необходима до того момента, пока вы не выйдете на оптимальное значение через фиксирование манометра. Пружины достаточно чувствительные, поэтому избегайте резких движений, выполняете все точно и аккуратно. Есть риски, что рекомендованные и рабочие параметры могут не соответствовать определенной системе водоснабжения. В таком случае вам потребуется дополнительно разобраться в расчетах параметров и выполнить новые изменения.

Какие инструменты и материалы мне понадобятся для подключения реле давления

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные "выходы" для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле - это самый последний, третий этап.

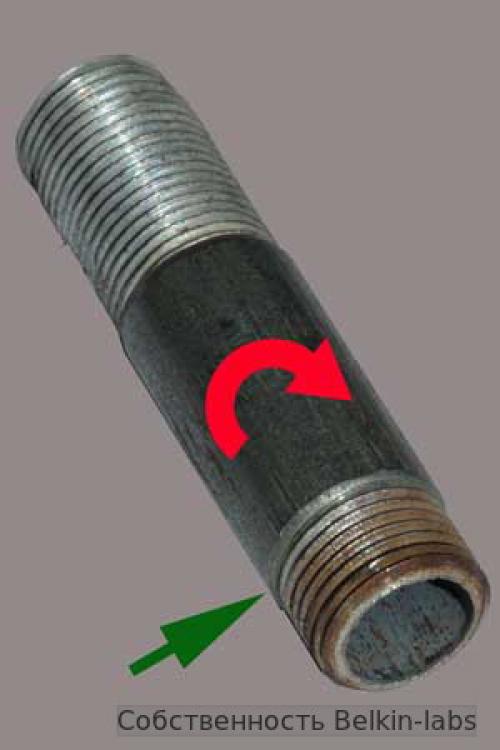

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать - плохо. Будет течь. Много - не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится - хорошо. Нет - потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо - это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит - то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Как правильно подключить реле давления к насосной станции

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Источник: https://stroika-i-remont.info/novosti/shema-podklyucheniya-rele-davleniya-poshagovaya-instrukciya-dlya-nachinayushchih

Какие правила безопасности нужно соблюдать при подключении реле давления

Герметический резервуар, который нужно подготовить прежде, как отрегулировать на насосной станции реле давления, также называют гидроаккумулятором, накопительной емкостью или гидробаком. Он состоит из двух отсеков, в одном из них, внешне похожем на резиновую грушу, вода накапливается.

Другая камера, в которую закачивается определенный объем воздуха — это пространство между поверхностью резервуара и стенками груши. Так как в ней накапливается вода, ее подсоединяют к водоснабжающей конструкции. Чтобы закачать во вторую часть воздух, можно задействовать автомобильный насос.

Сжатие груши, заполненной жидкостью, происходит за счет наличия воздуха, благодаря чему в трубах поддерживается определенная величина давления. После включения водопроводного крана она обеспечивает перемещение воды по трубам под напором без помощи насоса.

В случае, когда давление воздуха в емкости было неверно настроено, обеспечить работу конструкции водообеспечения в нужном режиме будет невозможно. Если проигнорировать настройку реле насосной станции, слишком заниженный или завышенный показатель приводит к частой остановке или запуску агрегата, что негативным образом отражается на продолжительности его эксплуатации.

Дело в том, что при пониженной величине без правильно выполненной регулировки давления насосной станции груша подвергается сильному растяжению, в результате чего она быстро приходит в негодность.

Накопительный резервуар перед тем, как настроить давление в системе водоснабжения, подготавливают в определенной последовательности. До закачки воздуха в него или перед тем, как проверять показатели, следует из трубопровода слить воду посредством нижнего крана. Груша в гидробаке после этого остается пустой. Теперь можно приступать к закачке воздуха и проверке величины давления.

Когда производится впервые регулировка реле давления насосной станции и отсутствует соответствующий опыт, действуют так:

• при размере емкости, равном 20 — 25 литрам, значение настраивают в диапазоне 1,4-1,7 бар;
• при объеме резервуара в интервале 50 — 100 литров параметр выставляют на отметке 1,7-1,9 бар.

Специалисты не рекомендуют держать продолжительное время грушу без воды, поскольку тогда склеятся ее стенки или рассохнутся, и она станет непригодной к применению. Следует регулярно, не реже раза в месяц осуществлять проверку величины давления воздуха в гидроаккумуляторе. Затем, если требуется, приступают к выполнению регулировки реле насосной станции.

Как проверить правильность подключения реле давления

Реле давления – конструкция, функционирующая в составе насосной станции, которая обеспечивает автоматизированное использование всей системы. Основной компонент реле – комплекс контактов, зафиксированных на металлической основе. Группа контактов отвечает за стабильное включение и отключение оборудования.

Регулировка давления осуществляется посредством пружин разных размеров. Элементы регулируют давление, образующееся во внутренней части пружины. К металлической основе фиксируется крышка, под которой спрятана мембрана и металлический поршень. Для защиты составляющих от внешнего воздействия реализован пластиковый колпак.

Работа системы характеризуется несколькими этапами:

1. Когда пользователь включает кран, жидкость из бака направляется к подключенной к системе точке. В процессе давление понижается, положение мембраны ослабевает, и она не воздействует на поршневой механизм. За счет этого оборудование способно решать поставленные задачи.
2. Второй этап – действие насосной станции, заключающееся в транспортировке жидкости к сантехнической точке. Если отключить краны, осуществляется наполнение бака.

От грамотности настройки реле во многом зависит работа насоса, точнее – число включений за определенное время. Также корректность настройки влияет на силу напора, срока эксплуатации всего устройства. Если параметры выставлены неправильно, насос не будет включаться/будет накачивать воду без остановок.

Внимание! Не все мастера во время настраивания реле соблюдают меры, призванные их защитить в процессе работ. Выполняют их в момент, когда станция включена в розетку. Специалисты рекомендуют отключать оборудование от источника питания, ведь несколько минут, которые удастся сэкономить, не смогут восстановить здоровье в случае форс-мажорной ситуации.

Итак, настройка реле выполняется следующим образом:

1. На тыльной части бачка размещена небольшая заглушка. Извлеките ее, чтобы получить доступ к ниппелю. Давление можно измерить стандартным воздушным манометром. Показатель должен равняться 1-ой атмосфере. Если давление отсутствует, следует накачать воздух, а после провести повторные замеры. В случае, когда показатели давления падают, необходимо провести диагностику с целью выявления причины и ее устранения.
2. Второй этап предполагает отключение комплексной системы от источника, подающего ток. Далее извлекают верхнюю часть корпуса, играющую роль защиты. Она закреплена стандартным винтом, который несложно открутить обычным подручным инструментом. Под пластиковой защитой спрятаны контакты и пружины, сжатые гайками диаметром 8 миллиметров:

• Пружина большего размера необходима для контроля давления, при достижении которого насос деактивируется. Если ее закрыть на 100%, то контакты, размещенные на моторе, перейдут в состояние замкнутых. При закрученной большой пружине насос активируется и работает беспрерывно при условии, если давление равно нулю.
• Пружина меньше размером регулирует выключение насоса. Адаптируется под уровень силы подачи воды и достигает нужного параметра. Уровень сжатия пружины меньшего размера устанавливает показатель delta (разница) между давлением деактивации и старта. Показатель может быть равен разным значениям – варьируется от небольших величин до двух, трех, четырех и более атмосфер.

1. Третий шаг – регулировка заводских настроек. Для примера возьмем показатель дельты, равный двум атмосферам. Если насосная станция отключается, когда нагнетается давление в одну атмосферу, то аналогичная ситуация будет наблюдаться при трех атмосферах. Когда стартует при значении полторы атмосферы, отключение будет происходить на отметке 3.5 атм. При необходимости параметр легко поменять путем изменения уровня сжатия пружины маленького размера. С завода насос поставляется с показателями в полторы атмосферы (старт) и 2.5 (отключение). Ввиду этого разница равна 1-ой атмосфере.
2. На следующем этапе измеряют фактические значения, при которых функционирует станция. Для этого открывают кран для спуска жидкости и стравливают давление. В процессе важно следить за стрелкой манометра. Чтобы не ошибиться, лучше записать показатели, при которых был произведен старт оборудования.

Следите за стрелкой манометра до тех пор, пока не выключится. После зафиксируйте показатели, по достижению которых мотор выключился. Просчитайте дельту путем вычитания большего числа от меньшего. Цифра используется с целью получить понимание о том, при каком устройство будет отключаться (при сжатии крупной пружины).

1. Далее устройство выключают и отпускают гайку меньшей пружины. Двух оборотов вполне достаточно. Запустите станцию и обратите внимание на момент, когда она отключится. Если все действия выполнены правильно, разница понизится на 0.5 атмосфер, а насос будет активироваться, если он нагнетает две атмосферы давления.
