Настройка реле давления насоса: полное руководство для начинающих
Реле давления насоса — это важнейший элемент системы водоснабжения, который отвечает за автоматическое управление работой насоса. Оно обеспечивает включение и отключение насоса при достижении определённых уровней давления в системе. Настройка реле давления насоса необходима для корректной работы всей системы, предотвращения её перегрузки и продления срока службы оборудования.
Зачем настраивать реле давления насоса?
Настройка реле давления насоса необходима по нескольким причинам:
- Обеспечивает стабильную работу насоса.
- Предотвращает преждевременное изнашивание насоса.
- Снижает риск аварий в системе водоснабжения.
- Экономит электроэнергию.
Как работает реле давления насоса?
Реле давления насоса работает по принципу, аналогичному термостату. Оно включает насос, когда давление в системе падает ниже установленного минимума, и отключает его, когда давление достигает установленного максимума. Это обеспечивает стабильное давление воды в системе и предотвращает её перепады.
Подготовка к настройке
Перед началом настройки реле давления насоса необходимо подготовить следующие инструменты и материалы:
- Отвертка (плоская и/или крестовая).
- Манометр.
- Инструкция к насосу и реле давления.
- Рабочий инструмент для регулировки (если требуется).
Пошаговая инструкция по настройке реле давления насоса
Шаг 1: Отключение электропитания
Перед началом работ убедитесь, что насос и реле давления отключены от электросети. Это обеспечит вашу безопасность и безопасность оборудования.
Шаг 2: Снятие реле давления
Если реле давления установлено на насосе, аккуратно снимите его, следуя инструкции производителя. Обычно для этого требуется ослабить винты, которые крепят реле к насосу.
Шаг 3: Установка и настройка пределов давления
Настройка реле давления включает установку минимального и максимального давления. Эти параметры обычно задаются с помощью регулировочных винтов на реле.
Обычно на реле давления имеются два винта:
- Винт "P" (pressure) — устанавливает максимальное давление.
- Винт "D" (differential) — устанавливает разницу давления между включением и отключением насоса.
Для настройки:
- Установите минимальное давление, повернув винт "D" по часовой стрелке или против неё, в зависимости от модели реле.
- Установите максимальное давление, повернув винт "P" до нужного значения.
Шаг 4: Проверка работы насоса
После настройки реле давления подключите насос к электросети и проверьте его работу. Следите за показаниями манометра и убедитесь, что насос включается и отключается при установленных вами пределах давления.
Типичные ошибки при настройке реле давления
При настройке реле давления насоса важно избегать следующих ошибок:
| Ошибка | Последствия | Решение |
|---|---|---|
| Низкий минимум давления | Частое включение насоса, что может привести к его износу. | Увеличьте минимальное давление. |
| Высокий максимум давления | Перегрузка системы, возможные протечки. | Уменьшите максимальное давление. |
| Неправильная установка разницы давления | Неравномерная работа насоса. | Переустановите разницу давления. |
Рекомендации по эксплуатации и обслуживанию
Для обеспечения корректной работы реле давления насоса рекомендуется:
- Регулярно проверять давление в системе.
- Осматривать реле давления на наличие повреждений или износа.
- Менять реле давления при первых признаках неисправности.
- Следовать инструкции производителя при настройке и обслуживании.
Связанные вопросы и ответы:
1. Как работает реле давления насоса и для чего оно предназначено
Реле давления насоса представляет собой автоматический контрольный прибор, который следит за уровнем давления жидкости в системе. Его основная функция заключается в том, чтобы автоматически включать насос при падении давления ниже установленного минимума и отключать его при достижении максимального уровня. Это обеспечивает эффективную работу насоса, предотвращая его перегрев и износ. Реле давления также защищает гидравлическую систему от перепадов давления, которые могут привести к повреждениям оборудования. Таким образом, реле играет ключевую роль в поддержании стабильности и долговечности работы насосной установки.
2. Какие этапы включает в себя процесс настройки реле давления насоса
Процесс настройки реле давления насоса включает несколько этапов. Во-первых, необходимо подготовить реле и насос к настройке, убедившись, что все соединения герметичны и система готова к работе. Далее, следует определить оптимальные значения давления включения и отключения насоса, которые обычно указаны в технической документации. Затем, с помощью специальных инструментов, таких как манометр и ключ для регулировки, устанавливаются необходимые параметры на реле. После этого проводится тестирование системы для проверки правильности настройки. Наконец, выполняется финальная проверка всех параметров и их соответствие требованиям.
3. Какие инструменты и материалы необходимы для настройки реле давления насоса
Для настройки реле давления насоса требуются специальные инструменты и материалы. Основными инструментами являются манометр для измерения давления, ключ или отвертка для регулировки реле, а также герметик для уплотнения соединений. Также могут потребоваться схемы или инструкции по настройке, которые помогут правильно выполнить процесс. В некоторых случаях может быть необходим вольтметр для проверки электрических соединений. Все инструменты и материалы должны быть соответствовать требованиям безопасности и качеству, чтобы обеспечить точность и надежность настройки.
4. Как определить оптимальные значения давления для настройки реле
Определение оптимальных значений давления для настройки реле зависит от конкретной системы и требований к ней. Обычно эти значения указаны в технической документации насоса или системы. Если такие данные отсутствуют, можно провести экспериментальную настройку, наблюдая за работой системы и корректируя параметры по мере необходимости. Также стоит учитывать такие факторы, как уровень шумов, вибраций и нагрева насоса, чтобы обеспечить его эффективную и безопасную работу. Оптимальные значения давления должны обеспечивать минимальное энергопотребление и предотвращать чрезмерные нагрузки на оборудование.
5. Как устранить возможные ошибки при настройке реле давления насоса
При настройке реле давления насоса могут возникнуть различные ошибки, которые необходимо своевременно устранять. Если насос не включается или не отключается вовремя, это может быть связано с неправильной настройкой пределов давления. В таком случае необходимо проверить и при необходимости отрегулировать положение регуляторов. Если реле не реагирует на изменения давления, возможно, есть неисправность в электрических соединениях или самим реле. Также важно проверить герметичность всех соединений, чтобы избежать утечек воздуха или жидкости, которые могут повлиять на точность настройки. В случае сложных ошибок рекомендуется обратиться к специалисту или использовать дополнительные диагностические инструменты.
6. Как проверить правильность настройки реле давления после выполнения работ
Проверка правильности настройки реле давления насоса является важным этапом, который гарантирует надежную работу системы. Для этого необходимо включить насос и наблюдать за его работой, контролируя показания манометра. Проверьте, включается ли насос при достижении минимального уровня давления и отключается ли при достижении максимального. Также важно убедиться, что система не испытывает перепадов давления и работает стабильно. Если все параметры соответствуют установленным значениям, настройка выполнена правильно. В противном случае, необходимо вернуться к этапу регулировки и внести необходимые коррективы.
7. Как настройка реле давления насоса влияет на его срок службы
Настройка реле давления насоса напрямую влияет на срок его службы. Если реле настроено правильно, насос будет работать в оптимальном режиме, что снижает износ деталей и предотвращает перегрев. Это, в свою очередь, увеличивает срок службы насоса и всей системы. Неправильная настройка может привести к чрезмерным нагрузкам, что ускоряет износ деталей и может вызвать преждевременное выход из строя оборудования. Поэтому важно тщательно подходить к настройке реле, следуя рекомендациям производителя и учитывая особенности конкретной системы.
8. Какое обслуживание требуется для реле давления насоса после его настройки
После настройки реле давления насоса требуется регулярное обслуживание для обеспечения его надежной работы. Нужно периодически проверять герметичность всех соединений и чистить реле от пыли и грязи, которые могут повлиять на его точность. Также важно контролировать состояние электрических контактов и своевременно их чистить или заменять при необходимости. Регулярное тестирование работы реле и насоса помогает выявить возможные проблемы на ранней стадии и предотвратить их усугубление. Кроме того, рекомендуется хранить запасные части и инструкции для быстрого ремонта в случае необходимости.
Для чего предназначено реле давления насоса и как оно работает
Вплоть до 30-х годов прошлого века включение и отключение насосов и компрессоров производилось механически и требовало постоянного участия человека.
В 1935 г. одна из старейших немецких компаний «CONDOR» изобрела простое и функциональное мембранно-пруженное устройство (реле давления), предназначенное для автоматизации процесса включения и отключения насоса или компрессора.
Эра широкого применяя реле давления, началасьс CONDOR !
Следует отметить, что с момента изобретения и по настоящее время, компания CONDOR – №1 в мире по производству и представленной широте ассортимента
Описание наиболее популярных моделей реле давления CONDOR мы так же представили в этой статье (пункт «Реле давления CONDOR»).
Какие задачи решает установка реле давления
Изобретение реле давления произвело революцию в управлении работой насосов и компрессоров и позволило решить сразу несколько важных задач:
- Полная автоматизация процесса включения и отключения избавила от необходимости человеческого участия в управлении работой насоса ил компрессора
- Паузы в работе насоса или компрессора (работа только в заданном диапазоне давления), значительно увеличивают ресурс и существенно сокращают затраты на электроэнергию
- Автоматическое отключение при достижении верхнего предала давления, гарантирует безопасность системы водяных трубопроводов или воздушных магистралей.
Устройство реле давления и принцип работы
Принципиальная схема реле давления, разработанная CONDOR, дошла до наших дней без существенных изменений, и представляет из себя блок с регулируемыми пружинами, которые замыкают и размыкают контакты сети.
Сжатие пружинных блоков регулируются гайками или винтами, давление рабочей среды на них передается через мембрану.

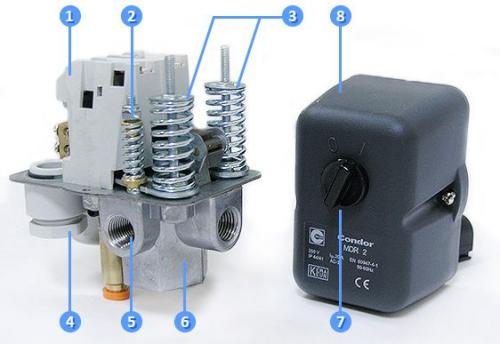

 | Устройство
|
