Реле давления – это важный элемент многих гидравлических и пневматических систем. Оно отвечает за автоматическое включение и отключение насоса, поддерживая необходимый уровень давления в системе. Однако, правильно настроить реле может быть непросто, особенно для тех, кто только начинает разбираться с такими устройствами. В этой статье мы рассмотрим пошаговую инструкцию по настройке реле давления, которая поможет даже начинающим справиться с этой задачей.

Подготовка к настройке

Перед началом настройки реле давления необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать непредвиденных проблем и ускорить процесс.

Необходимые инструменты и материалы

• Реле давления
• Манометр
• Отвертка (плоская и Phillips)
• Плоскогубцы
• Протирочная ткань
• Инструкция к реле давления

Безопасность первой

Перед началом работы с реле давления важно соблюдать правила безопасности. Это поможет предотвратить возможные аварии и травмы.

Основные правила безопасности

1. Отключите насос и слейте воду из системы перед началом работы.
2. Убедитесь, что в системе отсутствует давление.
3. Используйте защитные перчатки и очки.
4. Не курите и не используйте открытый огонь вблизи места работы.

Разбор реле давления

Перед настройкой реле давления необходимо разобраться в его конструкции. Это поможет лучше понять, как оно работает и какие элементы нужно настраивать.

Основные элементы реле давления

Настройка реле давления

Теперь мы перейдем к основной части – настройке реле давления. Эта процедура включает в себя несколько этапов, которые необходимо выполнить последовательно.

Шаг 1: Установка реле давления

Первым делом необходимо установить реле давления в систему. Для этого нужно подключить его к насосу и гидравлическим линиям согласно схеме подключения.

Шаг 2: Проверка герметичности

После установки реле давления необходимо проверить герметичность всех соединений. Для этого можно использовать мыльный раствор или специальные герметики.

Шаг 3: Настройка порогов срабатывания

Для настройки порогов срабатывания реле давления необходимо использовать манометр. Пороги срабатывания устанавливаются в зависимости от требований системы.

Шаг 4: Проверка работы реле

После настройки порогов срабатывания необходимо проверить работу реле давления. Для этого нужно включить насос и наблюдать за показаниями манометра.

Устранение неполадок

Если во время работы реле давления возникли неполадки, необходимо их своевременно устранить. Вот некоторые из наиболее распространенных проблем и их решения.

Распространенные неполадки и их устранение

Заключительные мысли

Настройка реле давления – это не такая сложная задача, как может показаться на первый взгляд. Главное – внимательно следовать инструкциям и соблюдать правила безопасности. С помощью этой статьи вы сможете самостоятельно настроить реле давления и обеспечить надежную работу вашей гидравлической или пневматической системы.

Связанные вопросы и ответы:

Что такое реле давления и для чего оно нужно

Реле давления – это компактное устройство, которое используется для автоматического управления насосным оборудованием, а также для контроля и регулирования напора в водопроводной сети. Оно выполняет функцию включения и выключения насоса в зависимости от заданных параметров давления.

Конструкция и принцип работы прессостата

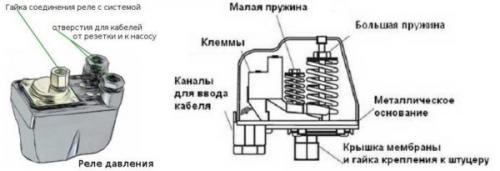

В зависимости от устройства реле перепада давления может быть механическим и электронным. Механический прибор обычно состоит из пластикового корпуса, внутри которого размещены:

• Мембрана, которая реагирует на изменения напора внутри системы.
• Малая и большая пружины с регулирующими винтами, при помощи которых выставляются верхний и нижний пределы перепада давления.
• Электрические контакты – элементы прибора, которые взаимодействуют с двигателем насоса, выключая или включая его.

За счет простоты конструкции такие модели отличаются износостойкостью и надежностью. Принцип работы такого механизма заключается в следующем:

Когда давление в системе падает ниже заданного предела, контакты замыкаются и отправляется сигнал на электронасос, который включается и подает воду в водопровод до тех пор, пока давление не выровняется до максимально уставленного значения.

При увеличении напора выше выставленных настроек контакты размыкаются, отключая водяной насос. Таким образом, реле перепада давления обеспечивает стабильную работу насосного оборудования и предотвращает перегрузку электромотора.

Электронный прессостат – современное устройство, которое может входить в состав блока автоматики насосной станции и управляет работой насоса, обеспечивая плавный запуск и защиту оборудования «от сухого хода». Настройка пределов давления выполняется посредством расположенных на корпусе регулирующих болтов.

Основные задачи реле давления:

• Автоматизация процесса подачи воды в точки водоразбора. Устройство включает и выключает водяную помпу в автоматическом режиме в зависимости от выставленных настроек.
• Контроль давления в водопроводе. Прессостат следит за напором в системе и позволяет поддерживать оптимальное давление в водопроводной сети, предотвращая его скачки.
• Увеличение ресурса насосного оборудования. Реле давления снижает частоту включения насоса и защищает его от перегрузки и повреждений.
• Экономия энергии. Прибор позволяет помпе работать только при необходимости, что уменьшает расход электроэнергии и снижает затраты на эксплуатацию системы водоснабжения.

Какие основные параметры нужно знать перед настройкой реле давления

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент — электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

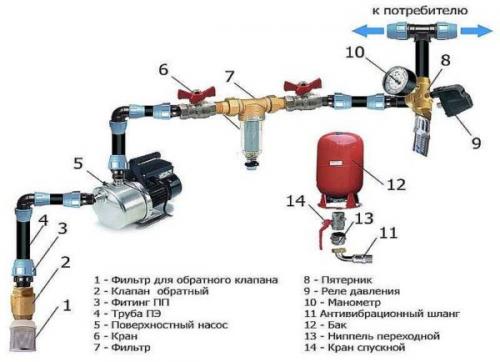

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, еслислишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Как подключить реле давления к насосу или системе водоснабжения

Оптимальное давление воды является важным параметром в системах горячего водоснабжения. Оно должно быть достаточным для обеспечения комфортного использования горячей воды, но при этом не должно превышать определенных пределов, чтобы не вызвать негативных последствий для системы и устройств, подключенных к ней.

Также оно влияет на производительность системы, эффективность расхода воды и долговечность оборудования. Оптимальное давление воды в системах горячего водоснабжения обычно определяется в нескольких параметрах: минимальное давление, максимальное давление и рабочее (оптимальное) давление.

• Минимальное давление в горячей воде должно быть не менее 1 бара (0.1 МПа). Это необходимо для установки нормального потока воды через водопроводные трубы и основные устройства, такие как краны, душевые головки и другое оборудование. Если давление ниже 1 бара, это может привести к недостаточному расходу горячей воды или даже невозможности использования системы.
• Максимальное давление воды горячего водоснабжении должно быть ограничено примерно в пределах 5 бар (0.5 МПа). Это важно, чтобы предотвратить повреждение труб и протечки в системе. Высокое давление может вызвать возникновение проблем, таких как разрывы труб, утечки и повреждение сантехнического оборудования.
• Оптимальное рабочее давление в системах горячего водоснабжения обычно находится в диапазоне от 2 до 4 бар (0.2-0.4 МПа). Поддержание стабильного давления в этом диапазоне обеспечивает надлежащий расход горячей воды и предотвращает излишнее напряжение на трубы и оборудование.

Чтобы поддерживать оптимальное давление в системе горячего водоснабжения, необходимо регулярно проверять и обслуживать гидроаккумуляторы, клапаны и средства регулирования давления. Если вы замечаете странные звуки, слишком низкое или высокое давление в вашей системе, рекомендуется обратиться к профессиональному сантехнику для диагностики и ремонта.

Как определить оптимальное рабочее давление для моей системы

Каким должно быть давление воды в частном доме

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Как правильно установить пределы включения и выключения реле давления

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

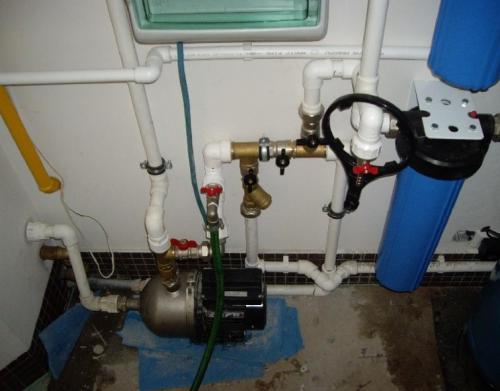

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.
