Как создать чертеж гриндера с размерами на 1230 ленту

Как создать чертеж гриндера с размерами на 1230 ленту

Прежде, чем приступать к подбору материала и комплектующих, важно понять принцип работы устройства.

Важно! Некоторые детали гриндера придется приобрести в готовом виде. Возможно, обратиться к услугам токаря.

В конструкции гриндера с механической стороны ничего сложного нет. Важно определить мощность агрегата и найти комплектующие. По сути, главным элементом конструкции выступает мотор и привод, подающий вращающий момент на ролики, вращающие ленту. Все элементы можно сделать как из металла, так и из фанеры, или даже пластика. На фото изображён чертёж гриндера с размерами.

Разберём принцип работы гриндера. С помощью мотора в действие приводится группа роликов, один из которых главный, или ведущий, другие – второстепенные. После включения прибора, начинается двигаться шлифовальная лента. С помощью регуляторов можно сместить положение роликов, что позволяет регулировать глубину натяжения и шлифовки и также его угол.

Итак, основными элементами гриндера являются:

1. Основание.
2. Электродвигатель.
3. Прямой ролик со шкивом.
4. Натяжные ролики.
5. Абразивная лента.
6. Стойка.

Кроме того, в конструкцию входят поворотный прижимной механизм.

Агрегат, как мы уже говорили может быть, как ручным, так и стационарным. В конструкцию стационарного прибора входят такие элементы, как поворотный столик, с зажимами, который обычно устанавливается на верстак или стационарную раму. Столик может менять угол наклона, поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. Мотор приводится в движение либо ножным приводом, либо приводным мотором, который крепится непосредственно к инструменту на каркас. В качестве «сердца» гриндера могут выступит отслужившие своё старая дрель, болгарка, двигатель от стиральной машины. Главное – обеспечить необходимые обороты, которые позволят обрабатывать именно те поверхности, которые вам необходимы.

Интересный факт! Мощность станка зависит от конструкции ленточного механизма и объема заготовок, которые вы планируете обрабатывать. Чем длиннее шлифовальная лента, тем сильнее мотор нужно устанавливать.

Понятно, что с течением времени сила натяжения ленты может ослабевать, для этого предусмотрены варианты регулировки системы натяжения. Это может быть пружинный фиксатор, а в некоторых случаях регулировать высоту и угол расположения роликов относительно друг друга поможет обычный болт.

Важно! Ролики в гриндере необходимо устанавливать строго вертикально относительно друг друга. Любое изменение положения роликов может привести к разрыву ленты.

При продумывании конструкции заранее определите, каким образом будет происходить очищение рабочей зоны от пыли и защита глаз. Обычно используют откидное стекло из акрила, либо стационарный пылесос. Вы можете подглядеть конструкцию этой части оборудования у промышленных гриндеров.

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Как мы уже замечали выше, вопрос выбора ленты для гриндера, один из важнейших. От этого будет зависеть скорость и качество обработки поверхностей. Общеизвестно, что шлифовальные ленты для гриндера различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

• нижнее полотно обязательно должно быть эластично по своей структуре. Тканевая основа лучше выдерживает поверхностное натяжение.
• должна выдерживать предельные угловые скорости − не менее 1500 об/мин,
• абразивное покрытие должно быть качественным. Подбирается под материал,
• натяжение на разрыв должно составлять – не менее 15%,
• лента должна быть устойчива к возможному нагреву, что часто возникает при длительной работе.

Связанные вопросы и ответы:

Что такое чертеж гриндера с размерами на 1230 ленту

encoding="UTF-8"

Гриндер – незаменимый инструмент в мастерской. Он позволяет шлифовать изделия из дерева, пластика, металла, также обрабатывать любые поверхности. Выбора материала зависит от выбора ленты – жёсткий абразив позволяет обрабатывать более плотные изделия. В этой статье редакции Homius разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей.

Ручной гриндер позволяет, к примеру, шлифовать сварочные швы в труднодоступных местах

Что такое гриндер, и для чего он предназначен

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный. Он позволяет обтачивать детали под углом, являться инструментом для финишной отделки, к примеру, в качестве шлифования элементов деревянной мебели . Гриндером легко удалить ржавчину с поверхности, заточить нож.



Механизмы натяжения ленты и поворотная рабочая площадка позволяют произвольно менять угол заточки

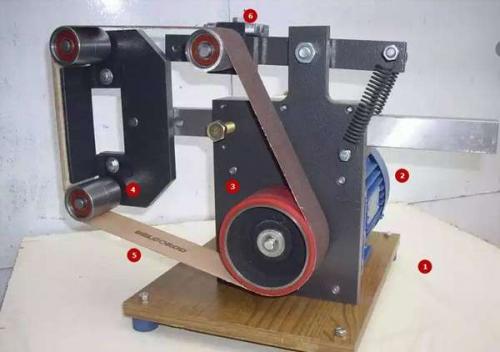

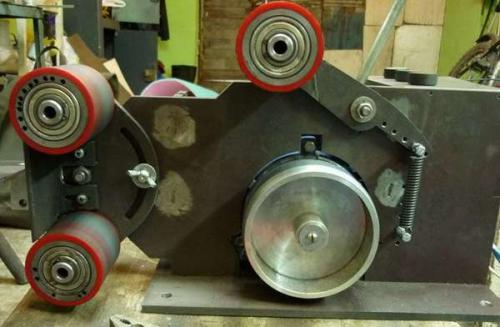

Принципиальная схема конструкции гриндера и принцип его работы

Для того, чтобы правильно понять устройство и принцип работы гриндера, обратимся к его устройству. Главная задача – найти мощный мотор, который необходимо будет снабдить приводом.

Важно! Вращающий момент передаётся на ролики, которые приводят в движение абразивную ленту.

Внешний вид гриндера

Итак, основными элементами гриндера, кроме двигателя, являются:

1. Прямой ролик со шкивом.
2. Натяжные ролики.
3. Абразивная лента.
4. Основание.
5. Устройство, фиксирующее натяжение ленты и роликов.
6. Стол для фиксации детали (в некоторых моделях может быть поворотным).

После включения прибора в сеть, ролики приводят в движение абразивную ленту. Причём, положение роликов можно смещать, чтобы контролировать натяжение абразивной ленты.

В некоторых случаях столик может поворачиваться на 180°

При самостоятельной сборке гриндера важно расположить ролики строго перпендикулярно над друг другом, чтобы избежать перекосов ленты, что может привести к её обрывам.

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

От выбора ленты зависит скорость и качество обработки изделий. Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине имеется всего два варианта − 50 и 100 мм. Нижнее полотно должно быть эластичным.

Гриндер – незаменимый инструмент в мастерской. Он позволяет шлифовать изделия из дерева, пластика, металла, также обрабатывать любые поверхности. Выбора материала зависит от выбора ленты – жёсткий абразив позволяет обрабатывать более плотные изделия.

Преимущества гриндера

• Шлифовать изделия из дерева, пластика, металла
• Обрабатывать любые поверхности
• Универсальный инструмент
• Может обтачивать детали под углом
• Инструмент для финишной отделки

Устройство гриндера

Гриндер состоит из следующих элементов:

• Мощный мотор
• Привод
• Ролики
• Абразивная лента
• Поворотная рабочая площадка

Внешний вид гриндера

Основные элементы гриндера:

• Мощный мотор
• Привод
• Ролики
• Абразивная лента
• Поворотная рабочая площадка

Важно! Вращающий момент передаётся на ролики, которые приводят в движение абразивную ленту.

Внешний вид гриндера

Основные элементы гриндера:

• Мощный мотор
• Привод
• Ролики
• Абразивная лента
• Поворотная рабочая площадка

Какие материалы можно использовать для создания гриндера с размерами на 1230 ленту

AlexT88 18-12-2015 21:00

Всем добрый вечер. Давно не делал ножи, и вот решил вспомнить как оно. Проработав на наждаке часа 4, делая спуски, понял, что я хочу гриндер. Делать и долго собирать его из подручных железок мне не хотелось.
Посмотрел я на разные модели гриндеров и решил свой собрать. Во всех конструкциях присутствуют детали из совершенно разного по толщине металла, который нужно будет потом искать. Вот пришла мысль, чтобы все было сделано из одного листа, например 10 и чтобы было как можно меньше лишней обработки. Чуть сварки, резьбу нарезать и собрать как LEGO, ролики и оси понятно что все токарные.
Два ролика цилиндр, регулирующий бочка. Натяжение пружиной от клапана ЗМЗ, просто валялась.

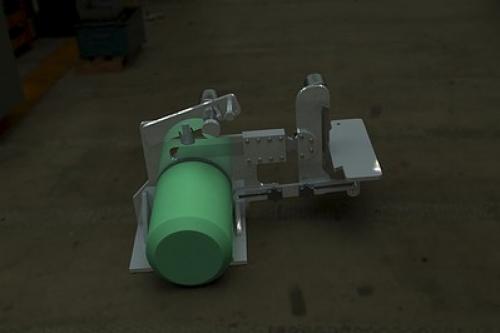

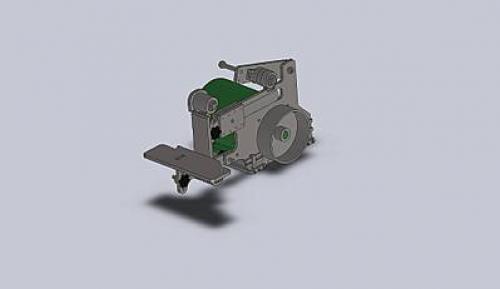

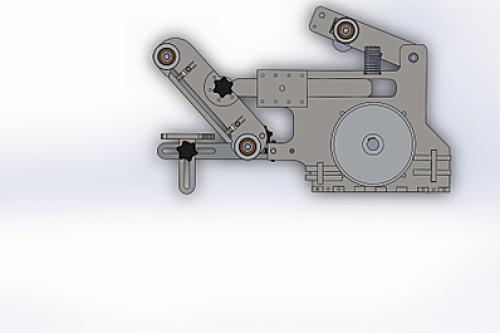

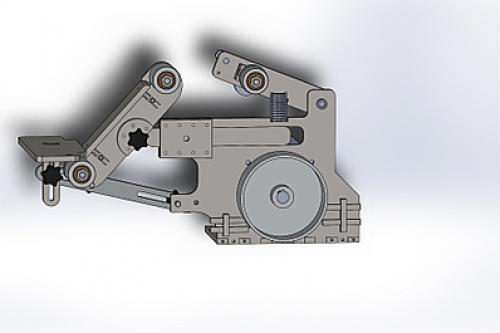

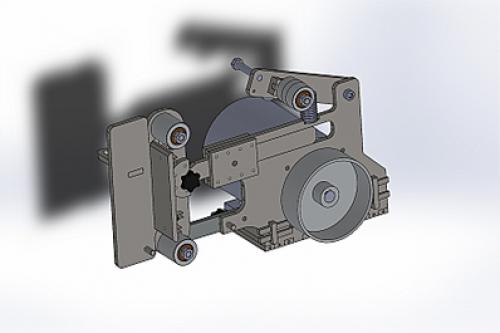

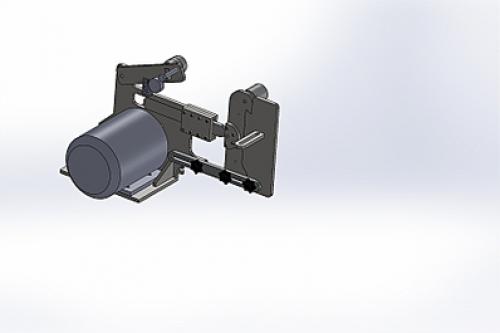

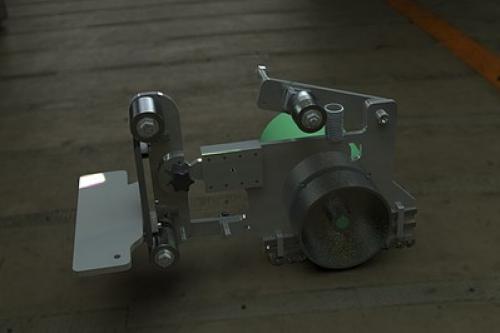

Нарисовал первый вариант, постоянно его менял и вышло что-то похожее на гриндер.
Гриндер под 80-й двигатель однофазный конденсаторный с двухфазной обмоткой, который на даче валялся, пока его попробую. Частотник под него стоит дороговато, так что на будущее проще купить трехфазник новый и частотник к нему.
Ролики и оси мне уже выточили, лента тоже пришла. В данный момент жду когда лист 10мм уже порежут, чтобы собрать и посмотреть что получится.

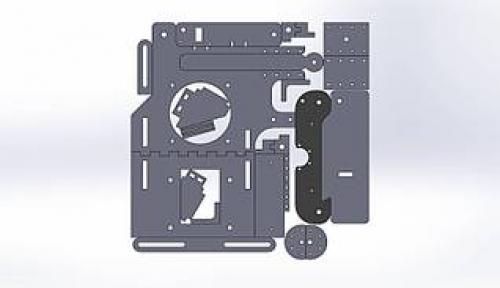

Выкройка получается на лист размером 500х500мм в притирку.

Пластина с роликами поворачивается на +- 45 градусов, стол можно поставить вертикально, в теории и колесо ~190 влезает без снятия роликов. Но это все только в 3D. В металле будет все немного хуже. Но посмотрим.
Если какие-нибудь заметные косяки в конструкции есть, прям в глаза бросаются, напишите. Спасибо.

Какие инструменты необходимы для создания чертежа гриндера с размерами на 1230 ленту

Конструкция должна быть надежной, поэтому существуют правила, касающиеся элементов гриндера.

Поворотная площадка

Она крайне важна для точной обработки сложных деталей. Дюралюминиевый лист — материал, наиболее подходящий для этого элемента. К нему крепят кронштейн, позволяющий столику вращаться в горизонтальной плоскости. Минимальная толщина — 15 мм, толще — лучше, если выбрать меньшую величину, площадка нагрузки не выдержит.

Ролики, шкив

Они не могут быть очень тяжелыми. Это главное условие для эффективной работы инструмента, так как большой вес спровоцирует рывки, грозящие ленте растягиванием либо повреждением. Поэтому тяжелая сталь не лучший вариант. С другой стороны, стальной ролик можно сделать полым, но стоимость такой детали, заказанной у токаря, будет гораздо выше.

Оптимальное решение — выбор дюралюминия. Чтобы лента хорошо держалась, делают торцевую канавку. Чрезмерная гладкость ролика приведет к перманентному проворачиванию ленты, поэтому нужно обеспечить шероховатость поверхности от 1,25 до 2,5 RA. Большее значение — синоним скорейшего износа наждачной бумаги. Крепят ролики к гриндеру шплинтами.

Шкив ленточно-шлифовального станка делают из различных материалов — дерева, фанеры разной толщины, мотоциклетного колеса, толстостенной стальной трубы либо из иного материала, оказавшегося под рукой. Хороший выбор — изготовление детали из дюралюминия Д16 либо выше.

Склеивание ленты

Для этого элемента нужна наждачная бумага на тканевой основе. Оценивая чертежи гриндера, необходимо обращать внимание на ширину шлифовальной ленты и ее длину. Лучше выбирать те схемы, где предусматриваются стандартные величины: 100, 50 мм и 610, 915, 1230 мм соответственно. Последняя величина — предельна, так как максимально длинная лента автоматически означает необходимость поиска двигателя повышенной мощности.

Другие требования, предъявляемые идеальному элементу:

• эластичность ткани-основы;
• хорошая стойкость абразива;
• отсутствие боязни предельных угловых скоростей (минимум — 1500 об/мин);
• минимальный нагрев даже при проведении длительных работ;
• возможность удлинения без большой потери качества (относительное натяжение — минимум 15%).

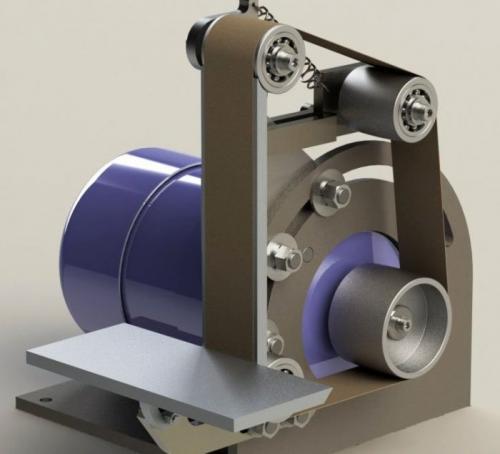

Как правильно измерить размеры гриндера для создания чертежа

15 мин.Общие вопросы

При изготовлении мебели, ремонтных или сварочных работах зачастую не обойтись без ленточной шлифовальной машинки — гриндера, ручного или стационарного. Приобрести это оборудование в магазине можно, но для человека, который занимается любимыми делами непрофессионально, цена на такое оборудование неоправданно высока. Поэтому многие предпочитают искать готовые чертежи гриндера, чтобы затем изготовить полезную вещь самостоятельно. Конструкции эти отличает большое разнообразие — как используемых материалов, так и размеров ленточно-шлифовального станка. Есть варианты совсем простые, и более сложные, требующие профессиональной помощи.

«Обязанности» и особенности гриндера

Этот станок универсален. Гриндером снимают ржавчину, удаляют заусенцы либо краску, зачищают сварочные швы, избавляются от острых кромок. Изменяемый угол заточки делает этот инструмент незаменимым, когда шлифовки требует деталь, имеющая крайне «заковыристую» форму. Работает гриндер с любым материалом: деревом, металлом, пластиком, стеклом.

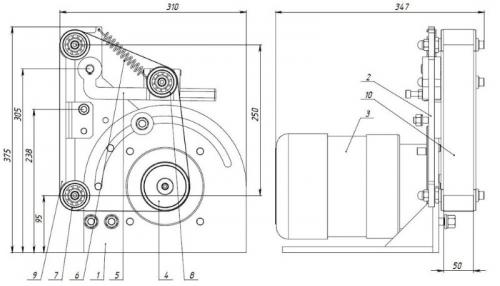

Перед тем как решить вопрос о целесообразности самостоятельной сборки, не лишним будет близкое знакомство со станком: необходимо посмотреть чертежи гриндера, понять принцип его работы. Ленточно-шлифовальная конструкция состоит из двигателя (3), прямого (ведущего) и натяжных роликов (7,8), на которых находится лента (10) требующейся зернистости. Остальные элементы:

• станина, имеющая устойчивое основание (1);
• стойка (2);
• шкив (4);
• поворотный узел (5);
• пружина (6);
• поворотная площадка-стол (9).

Обычная конструкция имеет столик с зажимами для крепежа к стационарной раме либо верстаку. В одних моделях предусматривается его поворот вдоль одной оси на 90°, в других перпендикулярный. Станина оснащается приводным мотором либо ножным приводом.

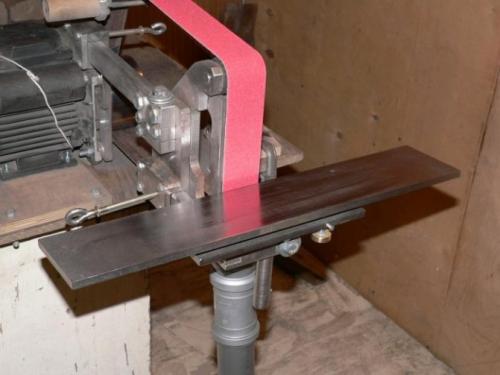

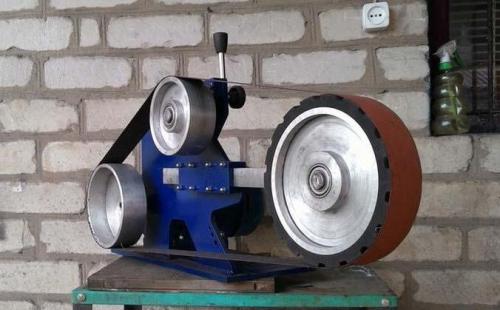

Хитрости сборки гриндера

Конструкция должна быть надежной, поэтому существуют правила, касающиеся элементов гриндера.

Поворотная площадка

Она крайне важна для точной обработки сложных деталей. Дюралюминиевый лист — материал, наиболее подходящий для этого элемента. К нему крепят кронштейн, позволяющий столику вращаться в горизонтальной плоскости. Минимальная толщина — 15 мм, толще — лучше, если выбрать меньшую величину, площадка нагрузки не выдержит.

Какие факторы необходимо учитывать при создании чертежа гриндера с размерами на 1230 ленту

Перед началом самостоятельного конструирования шлифовального агрегата такого типа необходимо внимательно изучить последовательность действий, а также принять во внимание некоторые правила. Первым и наиболее важным этапом является подготовка к сборке гриндера. Рассмотрим, какие действия включает в себя этот пункт.

Чертеж с размерами гриндера – важный документ, от которого будут зависеть работоспособность и технические характеристики агрегата

В первую очередь следует составить подходящий чертеж. Следует помнить, что схема должна соответствовать конкретным эксплуатационным условиям. Чертеж можно составить самостоятельно. Второй вариант – загрузка готовой схемы из интернета. На профильных сайтах и форумах можно найти множество модификаций таких устройств, конструкция которых максимально подходит для домашней сборки.

Чем подробнее чертеж, тем лучше. Схема должна содержать детальное описание всех отдельных элементов конструкции с их размерами. Чертеж с габаритами – очень важный документ, от которого будут зависеть работоспособность и технические характеристики будущего станка. Поэтому стоит подходить к его составлению со всей серьезностью.

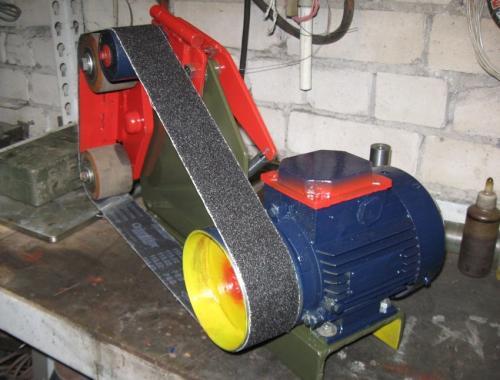

Самостоятельно можно выполнить разные варианты шлифовальных гриндеров. Помимо стационарных устройств, существуют и более простые типы (например, гриндер из болгарки своими руками). Чертеж и

Следующий момент, который стоит учесть, – подготовка всех необходимых деталей и инструментов для сборки агрегата. Для конструирования гриндера в домашних условиях потребуются следующие приспособления:

• электролобзик;

Для того чтобы изготовить гриндер, нужно понимать принцип работы станка

• дрель;
• болгарка.

Обратите внимание! При подборе инструментов необходимо учитывать, что конструкция гриндера предусматривает использование металлических деталей, а также их обработку.

Многие детали данного шлифовального оборудования трудно изготовить новичку. Поэтому рекомендуется детально изучить различные конструктивные элементы и их особенности. Не помешает также ознакомиться с чертежами и видео. Гриндер своими руками сделать гораздо проще, если есть возможность проконсультироваться с квалифицированным мастером, который сможет дать ценные рекомендации по этому вопросу.

Некоторые конструктивные элементы невозможно создать своими руками без использования токарного оборудования. Подобную работу необязательно делать самостоятельно. Для выполнения сложных деталей можно воспользоваться услугами профессионального токаря.

При изготовлении гриндера своими руками желательно учесть еще один важный момент. Наиболее эффективными считаются устройства, с помощью которых можно обрабатывать не только горизонтальные, но и вертикальные поверхности. Специалисты рекомендуют подбирать чертеж, позволяющий отшлифовывать заготовки под разными углами.

Как выбрать подходящий размер гриндера для своего проекта

Конструктивно любой ленточно-шлифовальный станок состоит из следующих элементов:

• электрический двигатель;
• шкив с закреплённым прямым роликом;
• натяжные ролики;
• поворотный прижимной механизм;
• абразивная лента;
• основание.

Для расширения функциональных возможностей агрегата отдельные конструкции имеют дополнительные элементы, позволяющие проводить работы с сильно загрязнёнными или подвергшимися глубокой коррозии поверхностями. В этом случае на ведущий вал двигателя устанавливается абразивный диск.

Самодельный гриндер собирается по аналогичной схеме, как и профессиональный.

Основным принципом работы такой шлифовальной машины является приведение в движение абразивной ленты с помощью системы роликов.

Она состоит из главного ролика, который является ведущим. Он закрепляется на валу двигателя. Остальные ролики являются второстепенными или ведомыми. Они имеют механизм регулировки, который позволяет изменять натяжение ленты. Для изменения угла наклона гриндер имеет механизм его регулировки.

Двигатель для гриндера выбирают исходя из перечня работ, которые планируется выполнять, производительности и степени нагрузки. На промышленную версию устанавливают двигатель, рассчитанный в соответствии с заданными параметрами. Он позволяет получить требуемую скорость ленты, а также бесперебойность работы длительное время. Величину этого параметра определяют обороты вала двигателя и размер шкива. Наиболее оптимальной скоростью движения ленты, считается скорость, около 30 м/сек. Для упрощения получения необходимых параметров разработана сводная таблица. С ее помощью можно найти нужную скорость движения ленты в зависимости от числа оборотов выбранного двигателя. Её можно точно рассчитать, используя известные формулы и данные таблицы.

В современной литературе и интернет порталах можно найти чертежи с размерами различных конструкций гриндеров. При выборе схемы и конструкции будущего устройства необходимо оценить свои возможности по приобретению или изготовлению каждого элемента такого агрегата. Например, какой электродвигатель планируется использовать. Определить необходимые габариты всего изделия. Какой тип ленты планируется применять в своей работе.

Какие ограничения могут быть связаны с созданием гриндера с размерами на 1230 ленту

Особенности лент для гриндера и их виды определяются необходимой функциональностью и конструкцией гриндера – у агрегата может быть 1 ведущий и ведомый ролик или сразу 3 пары (вопрос в цене и размерах). Чем больше роликов, тем длиннее лента абразива. Чем она длиннее – тем больше срок ее службы, реже наступает необходимость замены и вероятность перегрева. Есть гриндеры, сочетающие в себе несколько функций – точила, наждака и основную, отсюда и вариабельность абразивов, подпадающих под общее определение ленты для гриндера.

Что это такое?

Использование специальных устройств для выполнения работы, которая занимает в ручном варианте много сил и времени – распространенная практика среди профессионалов своего дела.

Ленточный гриндер – прекрасный пример такого оборудования, позволяющего облегчить и ускорить процессы шлифовки и полировки.

Корректный подбор ленты для гриндера зависит не только от типа оборудования (промышленного, на предприятиях или для локального использования), но и от:

• обрабатываемого материала (можно шлифовать металлы, полимеры, деревянные поверхности, стекло);
• конфигурации заготовки (вогнутой, выпуклой, с разным диаметром);
• типа ленты – по твердости и по соединению.

Применение агрегата практикуется не только для шлифовки и заточки. Правильно подобрав абразив для шлифовального станка, можно удалить ржавчину, краску или лаковое покрытие, убрать заусенцы на литье, острые металлические кромки, устранить дефекты поверхности. Тонкости подбора шлифленты определяются особенностями устройства шлифстанка, его габаритами и назначением, по которому он используется. Поэтому нет универсальных советов по выбору.

Какими бывают ленты?

Дифференциация изделий проводится по разным признакам. Единой классификации, отражающей все особенности, пока не разработано.

Поэтому тонкости выбора набора шлифовальных лент зависят от нескольких характеристик:

• абразивная отвечает и за качество обработки, и за сохранность поверхности, определяет длительность работы;
• бесконечные (по типу соединения) востребованы при необходимости длительного проведения производственного процесса;
• полировальная может быть разной: мелкозернистая – для подготовки к процессу, для окончательной полировки применяется гриндерная лента с алмазным абразивом;
• для изготовления ножа чаще применяется керамическая, которая в интернет-магазинах находится в ограниченном ассортименте;
• войлочная или пробочная предназначена для полировки стеклянной кромки, но может использоваться и для других надобностей, в зависимости от применения или отсутствия абразивов;
• наждачная может быть на бумажной или тканевой основе, открытого, полуоткрытого, закрытого или сплошного типа (разграничение по двум признакам – по виду основания и по методу нанесения абразивной крошки);
• кожаная (ремень) смазывается алмазной пастой и позволяет доводить поверхность изделия практически до совершенства, не повреждая ее.
