Утепление цоколя и отмостки: полное руководство

Утепление цоколя и отмостки: полное руководство

Утепленная дорожка по периметру дома — многослойный «пирог» из материалов, который защитит стены от промерзания и разрушения. Разберем подробнее как правильно утеплить отмостку, в какой последовательности укладывать материалы.

Материалы, которые потребуются для утепления дорожки вокруг дома: теплоизоляционные плиты XPS CARBON ECO, дренажные мембраны PLANTER geo, изоляционные ленты, планки для фиксации профилированной мембраны на цоколе

Этапы и технология устройства отмостки с утеплением:

1. Выемка грунта по периметру дома. Утепление начинаем с выемки грунта вокруг здания. Ширина траншеи в среднем должна составлять 60–120 см. Необходимо учитывать выход дорожки за карнизный свес крыши на 20 см. Глубина траншеи изнутри при нормально несущих грунтах не менее 30–40 см. Для пучинистых грунтов, неутепленных и малозаглубленных фундаментов, которые расположены выше уровня промерзания, траншею отрываем на глубину не менее 40 см.

Глубина заложения, ширина траншеи, толщина утепления для разных регионов и типов фундамента указаны в таблицах СТО 72746455-4.2.3-2016, Приложение Е.

Как правило, параметры водонепроницаемой дорожки с утеплением определяются шириной или длиной плиты XPS. Плита экструзионного пенополистирола ТЕХНОНИКОЛЬ имеет размер 1180*580 мм с L-кромкой. В зависимости от региона ширина дорожки по периметру дома будет равна 600 мм (средняя полоса России) или 1200 мм (Иркутск). Для удобства монтажа плиту XPS можно развернуть широкой или короткой стороной к фундаменту.

Выполненное по этим рекомендациям утепление дорожки вокруг дома позволит ей прослужить долгие годы без ремонта. Похожим способом можно обустроить садовые дорожки на придомовой территории.

Связанные вопросы и ответы:

Какие материалы лучше всего использовать для утепления цоколя и отмостки

СТО 72746455-4.2.3-2016 рекомендует использовать для утепления под отмостку экструзионный пенополистирол (ЭППС, XPS) ТЕХНОНИКОЛЬ CARBON — теплоизоляционный материал, который изготавливают с помощью экструзии из полистирола с добавлением газообразного порообразователя и технологических добавок. В некоторых источниках пенополистирол называют пенопластом и не разделяют эти материалы, что не корректно.

Для частного домостроения рекомендуют использовать XPS ТЕХНОНИКОЛЬ CARBON ECO . Его применяют для утепления фундамента, крыши, полов, фасадов.

Экструзионный пенополистирол соответствует всем требованиям, которые предъявляются к утеплению для отмостки:

биостойкий, нетоксичный;

почти не впитывает влагу;

имеет высокую прочность на сжатие;

обладает низкой теплопроводностью;

легкий в монтаже;

срок службы равняется сроку эксплуатации здания.

Биостойкость, нетоксичность . Материал не гниет, не покрывается плесенью. Не выделяет в почву вредные вещества.

Минимальное впитывание влаги. XPS обладает практически нулевым водопоглощением — не более 0,4%. Это позволяет плитам утепления сохранять форму даже под воздействием дождевых и талых вод, не разбухать, не терять теплоизоляционные свойства.

Высокая прочность на сжатие . Экструзионный пенополистирол обладает высокой прочностью на сжатие — не менее 200 кПа (20 т/м2). Это позволяет получить ровное и жесткое основание, что увеличивает срок эксплуатации всей системы. Материал не дает усадки со временем, не деформируется при движениях грунта, пешеходной нагрузке.

Низкая теплопроводность. Экструзионный пенополистирол обладает низкой теплопроводностью — не более 0,034 Вт/(м•К). При таком показателе для средней полосы России достаточно использовать плиту толщиной 50 мм. Это позволит не отрывать глубокую траншею для устройства водонепроницаемой дорожки с утеплением.

Легкий монтаж. Плиту может спокойно уложить один человек, укладка не требует повышенных затрат сил и времени. Для стыковки плит не требуется механической фиксации или проклейки. Края материала скрепляются между собой при помощи L-кромки по принципу шип-паз.

Срок службы равняется сроку эксплуатации здания. По результатам испытания экструзионного пенополистирола ТЕХНОНИКОЛЬ на тепловое старение, прогноз долговечности XPS в ограждающих конструкциях зданий и сооружений составляет не менее 50 лет. Основание — техническое заключение НИИСФ РААСН.

Как определить необходимую толщину утеплительного слоя для цоколя и отмостки

Чтобы утеплить отмостку и цоколь загородного дома следует придерживаться определённой последовательности работ. Перед началом формирования отмостки надо подготовить грунтовое основание по всему внешнему периметру дома. Для этого производится выемка грунта, на расстояние от цоколя, равном длине или ширине (в зависимости от способа укладки) плит теплоизоляции. Глубина выемки грунта составляет от 15 до 20 см. Т.е. необходимо снять плодородный слой.

При наличии пучинистого грунта выемка производится на большую глубину, порядка 30 см. Также при выемке грунта необходимо сформировать уклон основания, обеспечивающий сток воды – 5% и удалить корни растений.

Второй шаг — организация ливневой канализации, системы кольцевого дренажа и водоотвода. Для этого нужно выкопать траншеи, уложить в них геотекстиль, дренажные трубы, водоприёмные колодцы и произвести обратную засыпку щебнем.

Третий этап — укладка плит теплоизоляции.

Чтобы плиты XPS легли на основание всей плоскостью, создаётся база, т.е. формируется выравнивающий слой из песка.

Важно: смоченный, но не переувлажнённый песок укладывается послойно. Толщина слоя 5 см. Трамбовка песка производится с соблюдением заданного уклона – 5%. В местах прохода дренажной системы трамбование выполняется аккуратно, так, чтобы не повредить водоотводящие трубы.

Далее приступаем к укладке плит теплоизоляции на подготовленное песчаное основание. Плиты стыкуются в замок.

Толщина теплоизоляционного слоя отмостки выбирается на основании теплотехнического расчёта.

После укладки плит расстилаем по слою теплоизоляции профилированную дренажную мембрану слоем геотекстиля вверх. Полотно заводится на стену на расстояние не менее 10 см. Затем полотно фиксируется на цоколе механически способом. Перфоратором сверлится отверстие и мембрана прижимается пластиковым тарельчатым дюбелем-грибком.

Какая роль отмостки в утеплении фундамента дома

Обычно такой фундамент образует цокольный этаж, в котором располагают вспомогательные хозяйственные помещения — кладовую, сауну или мастерскую. Чтобы сократить теплопотери и улучшить микроклимат этих помещений, фундамент снаружи утепляют на всю глубину.

Если в качестве утеплителя выбран экструдированный пенополистирол или полиизоцианурат, надземную часть фундамента и подземную на глубину 1 м утепляют слоем 100 мм, а все, что еще ниже, — слоем 50 мм.

Устройство заглубленного ленточного фундамента

Работы по утеплению выполняют при температуре воздуха +4 °С и выше. Важно, чтобы грунт был оттаявшим. Если утепление приходится делать поздней осенью или зимой, то над местом работы устраивают укрытие для защиты от непогоды и подогревают его тепловыми пушками .

Порядок утепления:

1. Окопайте фундамент и удалите грунт на всю глубину. Чтобы работать было удобно, ширина траншеи должна быть не меньше 1 м.
2. Жесткой щеткой очистите поверхность фундамента от грязи, сметите пыль.
3. Прогрунтуйте поверхность фундамента битумным праймером . Дайте ему просохнуть.
4. Оклейте поверхность рулонной гидроизоляцией . Удобно использовать самоклеящиеся материалы, которые не нужно наплавлять .
5. Поверх гидроизоляции смонтируйте слой утеплителя. Плиты из экструдированного пенополистирола или полиизоцианурата можно крепить на клей-пену или с помощью специального самоклеющегося крепежа — пластиковых шипов с зубцами . Чтобы их установить, не нужно сверлить отверстия, так что целостность гидроизоляции не будет нарушена.
6. Засыпьте фундамент грунтом и утрамбуйте. На этом утепление фундамента закончено и можно переходить к отделке цоколя и утеплению отмостки (об этом читайте ниже, в подразделе).

Можно ли проводить утепление цоколя и отмостки своими руками

Один из базовых документов, изданных еще в советское время, «Пособие по проектированию оснований зданий и сооружений» к СНиП 2.02.01-83, указывает, что водонепроницаемые отмостки должны быть устроены вокруг каждого здания. А устройство отмостки регламентировано СП 82.13330.2016 «Благоустройство территорий».

В понимании многих эта часть здания выполняет декоративную функцию или служит пешеходной дорожкой. Мало кто знает, что отмостка изначально продумывалась как способ отведения осадков от фундаментов. В условиях российского климата, когда температура опускается ниже нуля, утепленная отмостка служит эффективной профилактикой против воздействия сил морозного пучения. Вода, поступающая к фундаменту, с наступлением холодов замерзает, расширяясь в объеме, начинает давить на бетонное основание. В результате повышаются риски появления трещин, как следствие, разрушения. Причем проблемам подвержены и малозаглубленные ленточные фундаменты, и бетонные основания глубокого заложения.

В случае с ленточным фундаментом, который залегает ниже уровня промерзания, происходит давление на стены, что может привести к появлению трещин и нарушению теплоизоляционного и гидроизоляционного слоев. А в малозаглубленных фундаментах возможны подвижки промерзшей земли под домом, что ведет уже к появлению трещин от фундамента на стены. В доме с подвальным помещением увеличивается вероятность появления влаги на поверхности стен, если подвал теплый и фундаментные стены промерзают.

Сама отмостка, если в ее конструкции отсутствует утеплитель, также подвержена риску разрушения.

Поэтому, помимо отведения дождевых и талых вод от пятна застройки, в конструкции отмостки нужно продумывать еще несколько функций: защиту от промерзания посредством утепления и отвод накопленной воды при помощи дренажа. Вкупе эти меры защищают основание, а значит, и сам дом от подвижек, трещин и избыточного напряжения.

Отмостка со слоем теплоизоляции, как мы уже сказали выше, предохраняет фундамент от разрушительного воздействия сил морозного пучения. При этом конструкцию можно считать защищенной, только когда грунт ниже фундамента не промерзает в течение зимы, то есть его температура остается выше −1 °С. Добиться этого можно, только правильно подобрав толщину утеплителя. Для этого необходимо изучить максимальное прохождение изотермы −1 °С к основанию фундамента.

На рисунках показано движение изотермы утепленной отмостки и фундамента без дополнительного утепления.

По результатам моделирования температурных полей в программе HEAT2 и рассчитывается толщина и длина утеплителя отмостки — с таким прогнозом, чтобы сохранить температуру под фундаментом выше −1 °С.

Какие преимущества дает утепление цоколя и отмостки

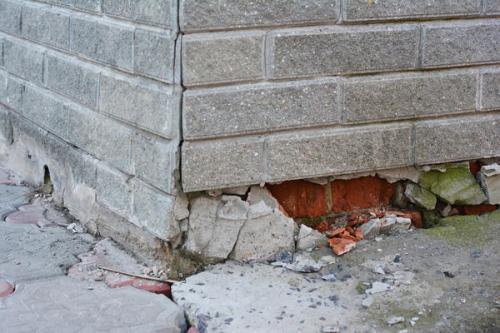

Такая ошибка приведет к негативным последствиям. Если отмостка не утеплена, на пучинистых грунтах  (глинистые, пылеватые супеси, суглинки)  зимой  неизбежно происходит эффект  морозного пучения, что самым разрушающим образом действует на фундаментную конструкцию.
Чтобы избежать разрушения фундамента, специалисты рекомендуют не экономить на утеплении отмостки

Преимущества утепленной отмостки

• при нормальных грунтах утепленная отмостка защищает фундамент от появления трещин (при проникновения в бетон талой и осадочной воды, которая при замерзании может разрушить его);
• уменьшает воздействие наружных низких температур и снижает расходы на отопление дома.

Поэтому специалисты рекомендуют не экономить на утеплении отмостки – выйдет себе дороже. Как показывает практика, на современном рынке строительных материалов можно найти идеальное сочетание высокого качества и приемлемой цены. Например, строителями-практиками положительно характеризуется продукция компании  «ТехноНИКОЛЬ», в конкретном случае  – экструзионный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO с размерами листа 580х1180 мм и толщиной 50 мм .

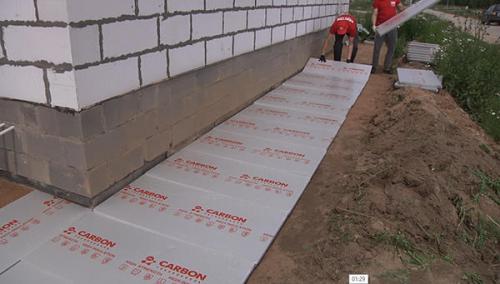

Укладка теплоизоляционных плит CARBON ECO . Фото с сайта eva-stroi.ru
Материал на практике (причем эксплуатировался он в различных климатических условиях) доказал заявленные производителем характеристики:

• высокую прочность на сжатие;
• не впитывает влагу;
• не поддаётся разрушению микроорганизмами, корнями растений, плесенью и грибами.

Как избежать ошибок при утеплении цоколя и отмостки

Так как гидроизоляция отмосток проводится на этапе их устройства, монтаж гидрозащиты рационально рассматривать в комплексе со всеми строительными работами. Наиболее часто встречающиеся типы отмосток ─ это площадки с покрытием из бетона, тротуарной плитки и насыпных камней разных размеров.

Из бетона

Бетонную отмостку с утеплением и гидроизоляцией обустраивают по следующей технологии:

1. Около фундамента выкапывают траншею шириной около 1 м рассчитанной глубины и убирают все пучинистые грунты.
2. Вырытую канаву засыпают щебнем (можно не использовать) и песком (слой 200 — 300 мм), послойно уплотняя материалы бензиновой трамбовкой.
3. Песчаную подушку выравнивают, для более равномерного распределения нагрузки ее застилают прочным термоспеченным геотекстильным полотном.
4. Затем уплотненное песчаное основание накрывают плитами экструзионного пенополистирола с L-образной кромкой, соединяя их друг с другом при помощи монтажного клея. Также часть пенополистирольных плит заводят на стены, приклеивая их к цоколю и стыкуя монтажной пеной с лежащим на земле утеплителем.
5. Затем накрывают теплоизолятор полиэтиленовой пленкой, герметизируя ее стыки клейкой лентой. Гидроизоляция отмостки дома также может быть выполнена из битумных свободно укладываемых или самоклеящихся рулонов.
6. По периметру утеплителя выкапывают небольшой приямок и кладут в него стержень толстой 8 мм арматуры. Затем укладывают в канаву цементно-песчаный (соотношение 1:3) или бетонный раствор, и ставят на него бордюры. Для отслеживания прямолинейности используют заранее натянутый на вбитые в землю прутья арматуры шнур.
7. После установки всех бордюров по периметру отмостки и высыхания фиксирующего их цемента, приступают к заливке бетона.
8. На пленку гидроизоляции укладывают сетку, приподнимая ее над поверхностью на 20 — 30 мм. Затем заливают готовую бетонную массу с уклоном к бордюру в 20 — 40 мм на один погонный метр. Бетон разравнивают правилом, протягивая его по верху бордюра и горизонтальной линии, заранее очерченной на стенах цоколя.
9. После заливки бетонную стяжку накрывают полиэтиленовой пленкой, чтобы исключить ее растрескивание при слишком быстром высыхании смеси и повысить прочность.
10. При слишком большой длине в бетонной стяжке нарезают деформационные швы, которые впоследствии заполняют полиуретановым герметиком.

Какая необходимость в гидроизоляции при утеплении цоколя и отмостки

Цена установки отмостки фундамента зависит от выбранной конструкции и площади работ. При стандартной ширине один метр, площадь отмостки равна периметру дома плюс по одному метру квадратному на каждый угол постройки. Средняя цена на работы и материалы по устройству отмостки разных типов приведена в таблице ниже. Обращаем внимание, что расценки действительны для площади 50 кв. м. (что соответствует дому размером 10 на 10 метров). Также цены в таблице не учитывают стоимость доставки материалов до места проведения работ, ведь мы работаем в разных регионах, и доставка может существенно отличатся от заказа к заказу.

Работы:

• геодезическая разметка и вынос высот;
• разработка грунта;
• укладка геотекстиля;
• отсыпка и уплотнение слоя песка;
• устройство гидроизоляции (опция);
• установка бортового камня (опция);
• отсыпка и уплотнение щебня.

Работы:

• геодезическая разметка и вынос высот;
• укладка геотекстиля;
• установка опалубки;
• отсыпка в траншею слоя песка;
• отсыпка в траншею слоя щебня;
• укладка пленки полиэтиленовой;
• раскладка армирующей сетки;
• приемка и распределение бетона;
• уплотнение и выглаживание бетона;
• нанесение защиты от пересыхания;

Работы:

• геодезическая разметка и вынос высот;
• укладка геотекстиля;
• установка опалубки;
• раскладка утеплителя;
• утепление цоколя (опция);
• отсыпка в траншею слоя песка;
• отсыпка в траншею слоя щебня;
• укладка пленки полиэтиленовой;
• раскладка армирующей сетки;
• приемка и распределение бетона;
• уплотнение и выглаживание бетона;
• нанесение защитного состава;

Работы:

• геодезическая разметка и вынос высот;
• укладка геотекстиля;
• отсыпка в траншею слоя песка;
• установка бортового камня (опция);
• отсыпка и трамбовка слоя щебня;
• распределение слоя ЦПС;
• укладка тротуарной плитки;
• прометание швов песком.

Обращаем внимание, что все толщины слоев указаны в плотном теле. Это значит, что сыпучие материалы и бетон рассчитываются с учетом усадки при уплотнении. Многие строители-частники забывают про коэффициент уплотнения. В результате их цена на монтаж отмостки более выгодная, но конструкция не сопоставима по толщине и по прочности с нашей. Будьте бдительны!

Для уточнения цены установки отмостки вокруг дома под ключ, в том числе с установкой дождеприемника, в вашем конкретном случае рекомендуем позвонить по номеру, указанному на сайте или оставить заявку на обратный звонок. Наш специалист проконсультирует и рассчитает стоимость устройства отмостки с материалом и без именно для вашего дома.

Для подтверждения цены заливки отмостки на место выезжает наш инженер и проводит обследование грунта и фундамента. После этого мы подтверждаем стоимость отмостки вокруг дома и фиксируем ее в договоре.

Как утеплить цоколь и отмостку в уже построенном доме

Для утепления отмостки нужно выбирать материал с низкой теплопроводностью . Одновременно с этим он должен:

• сохранять форму, выдерживать большие механические нагрузки — вес верхних слоев (грунта, гравийной засыпки, асфальта) и людей, которые ходят по отмостке
• не впитывать влагу и не разрушаться от сырости в течение всего срока службы под землей
• не гнить

Этим требованиям отвечают вспененный пенополистирол, экструдированный пенополистирол и полиизоцианурат. Расскажем о них подробнее.

Вспененный пенополистирол

Пенополистирол (EPS) — легкий жесткий изоляционный материал в виде теплоизоляционных плит на основе пенопласта. По соотношению цена/качество пенополистирол считается одним из самых эффективных утеплителей. Пенополистирольные плиты легкие, не теряют со временем своих изоляционных свойств и не деформируются, но могут раскрошиться при ударах или падении тяжелых предметов. Чтобы плиты не потеряли свои свойства, их нужно аккуратно уложить и защитить от повреждений.

Экструдированный пенополистирол

Экструдированный пенополистирол (XPS) — один из лучших материалов для утепления отмостки. У него низкая теплопроводность и хорошие теплоизоляционные свойства — для отмостки достаточно утеплителя толщиной 5 см. Благодаря высокой механической прочности материал в земле сохраняет первоначальную форму, не ломается и не трескается. Экструдированный пенополистирол не впитывает воду и не гниет.

Полиизоцианурат

Теплоизоляционныетакже можно использовать в отмостке. По сравнению с другими материалами у этих плит самая низкая теплопроводность, а значит, при той же толщине они лучше защищают грунт от промерзания. Плиты PIR не впитывают воду, хорошо выдерживают механические нагрузки. Кроме того, они совершенно пожаробезопасны — не горят и не поддерживают горение.
