Назначение насосных станций

Принцип работы

Экономичность и долговечность

Питания нет – а вода есть

Вариации насосных станций

Варианты комплектации компрессорной системы

Особенности функционирования компрессорной системы с гидробаком

Принцип работы и устройство насосной станции с гидроаккумулятором

Типы и конструкции насосов, которые используют для комплектации насосных станций

Насосная система с гидроэжектором

Конструкция винтовых насосов

Вихревые насосы

Недостатки и преимущества насосной станции без гидроаккумулятора

Преимущества наличия гидроаккумулятора в насосной станции

Автоматика блока управления компрессором

Обвязка насосной станции

Коротко о главном

Насосная станция – это одно из лучших решений водообеспечения частных домов на сегодня. Несмотря на дороговизну этого оборудования, оно очень популярно. Но, при выборе системы водообеспечения, люди часто не знают, чем отличаются компрессор и напорная станция. Для внесения ясности в данную область, можно сравнить принцип работы насосной станции с гидроаккумулятором и обычного насоса.

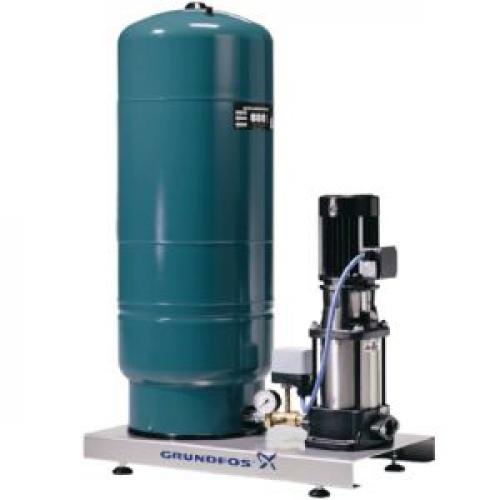

Схема работы насосной станции с гидроаккумулятором

Назначение насосных станций

Данная техника предназначена для обеспечения автоматизированной водоподачи в дома частного сектора, которые не подключены к централизованной водной магистрали, но имеют поблизости колодец или скважину. Автоматически возникает вопрос: зачем станция, если с перекачкой воды вполне справится стандартный насос? Он то справится, но вряд ли результат удовлетворит пользователя.

Связанные вопросы и ответы:

Что такое гидроаккумулятор и для чего он используется

Что такое гидроаккумулятор и почему он необходим в системе водоснабжения?

Гидроаккумулятор - это устройство, которое используется для сохранения воды под давлением и поддержания постоянного давления в системе водоснабжения. Он работает путем накопления воды в специальном резервуаре и подачи ее в систему при необходимости. Гидроаккумуляторы помогают предотвратить избыточное давление в трубах, а также уменьшить количество включений и выключений насоса, что снижает его износ и увеличивает срок службы. Поэтому гидроаккумулятор является необходимым компонентом в системах водоснабжения и не заменим другими устройствами.

Какая гарантия на скважину?

Мы предоставляем гарантию 10 лет, поэтому Вы можете быть спокойны. Обращаясь в нашу компанию, Вы получаете скважину на всю жизнь

Какую скважину бурить?

Какую скважину лучше бурить: артезианскую или на песок? И в чем между ними отличия?

Сколько времени занимает бурение?

Время бурения артезианской скважины зависит от глубины и геологического разреза. Ориентировочно - скважину в 50 метров будут изготавливать около 3 дней

Как определить глубину будущей скважины?

Для определения глубины будущей скважины можно воспользоваться картой глубин или позвонить нам, и менеджеры компании "БАС" ответят на этот вопрос

Как принимать скважину?

Именно в этом

Какая техника заезжает на бурение и в каком количестве?

На бурение заезжает буровая установка и водовозка.Обе на базе ЗИЛ 131

В чём отличие однотрубной конструкции скважины от двухтрубной?

В однотрубной обсадка производится до известняка, в двухтрубной дополнительно устанавливается пластиковая труба.

Как работает реле давления и каково его назначение в системе

9.1 "НХ.Х”- нижнее давление. Давление включения насоса. Насос включится при снижении давления до уровня "НХ.Х” с задержкой одна секунда.

• Заводская установка - “Н1.4”- 1,4 бар.
• Диапазон значений- 0.5 + 4.0 бар.

Не может быть установлен выше чем “БХ.Х”- 0.3 и ниже чем “СХ.Х”+0.3 бар. 9.2"ЬХ.Х”- верхнее давление. Давление выключения насоса. Насос выключится при увеличении давления до уровня “ЬХ.Х” с задержкой одна секунда.

• Заводская установка-“62.80”- 2,8 бар.
• Диапазон значений- 0.5 - 9.9 бар.

Не может быть установлен ниже чем “НХ.Х”+0.3 бар. 9.3 "СХ.Х”- давление “сухого хода”. РДЭ выключит насос с целью защиты его от “сухого хода”, если давление в системе будет находиться ниже уровня"СХ.Х” в течение времени,установленного параметром "ХХ"(п9.4.). Заводская установка-0.2 бар.

• Диапазон значений - 0.0 -1.5 бар.
• Не может быть установлен выше чем “НХ.Х"- 0.3 бар.

ВНИМАНИЕ!
Для отключения защиты насоса от "сухого хода” установите параметр "СХ.Х"в "С0.0". 9.4 "tХХ"- задержка срабатывания защиты от “сухого хода" в десятках секунд. Если в течение времени,установленного параметром “ХХ”, давление в системе водоснабжения находится ниже уровня “СХ.Х ”(п.8.3.), то РДЭ отключит насос и перейдёт в режим автоматического перезапуска насоса согласно Таблице 2 . На дисплее при этом отображается “С-Е". Для принудительного включения насоса нажмите кнопку —"Старт/стоп”. Таймер“сухого хода"включается при снижении давления в системе водоснабжения ниже уровня "СХ.Х”(п.8.3.) или при включении насоса при нулевом давлении,а выключается при увеличении давления до уровня "СХ.Х”.

• Заводская установка - 180 секунд.
• Диапазон значений - 10 + 180 секунд (дискретность 10 секунд).

9.5 “РХХ” - задержка срабатывания защиты от “разрыва”в десятках секунд. Если при работающем насосе давление в системе водоснабжения не может подняться от уровня"СХ.Х"(п.9.3.) до уровня “НХ.Х"(п.9.1.) за время, установленное в параметре "РХХ,, то РДЭ отключит насос для предотвращения большого расхода воды, затопления помещений или безостановочной работы насоса при возможном “разрыве”. Для принудительного включения насоса нажмите кнопку "Старт/стоп" . Таймер "разрыва", выключается при снижении давления в системе водоснабжения ниже уровня "СХ.Х" (9.3.), а выключится при достижении уровня "НИ.Х" (п.9.1.) Значение интервала "РХХ" определяется производительностью насоса и ёмкостью гидроаккумулятора, установленного в системе водоснабжения.

• Заводская установка - "218" - 180 секунд (дискретность 19 секунд).
• Диапазон значений - 00-990 секунд.

ВНИМАНИЕ!
Для отключения защиты насоса от’разрыва” установите параметр "РХХ"в "РОО", На дисплее при этом отображается “Р-Е”.
9.6”УХХ” - интервал времени функции "Утечка" в десятках минут. Если при работающем насосе давление в системе водоснабжения не может подняться от уровня "НХ.Х”(п.9.1.) до уровня "БХ.Х"(п,9.2.) за время, установленное в параметре “УХХ’ то РДЭ отключится насос с целью зашиты системы от больших утечек, ухудшения параметров производительности насоса или его работы без воды, а также для предупреждения о засорении входных фильтров. На дисплее при этом отображается “У-Е”. Для принудительного включения насоса нажмите кнопку— "Старт/стоп" . Таймер“утечки” включается при снижении давления в системе водоснабжения ниже уровня "НХ.Х" (9.1), а выключается при достижении уровня "bХ.Х" (9.2.). Значение интервала “УХХ” определяется пользователем самостоятельно, с учетом особенностей индивидуальной системы водоснабжения.

• Заводская установка “У00” - защита от “утечек” выключена.
• Диапазон значений - 00÷990 минут (дискретность 10 минут).

9.7 "П-0” / "П -1” - выключение /включение режима "ПОЛИВ" , "1-1" - отключает защиты от “разрыва“и “утечки” независимо от установленных параметров этих функций, "П-О" - включает защиты от”разрыва” и “утечки”согласно установленным параметрам в пунктах “РХХ”и "УХХ”. Заводская установка - "П-0” - режим "ПОЛИВ" включен.
. Если после предыдущего отключения насоса по верхнему давлению "bХ.Х” (9.2.) давление в системе водоснабжения упало до уровня "НХ.Х” (п9.1,} раньше, чем установлено в параметре "nХХ", то РДЭ не включит насос до истечения установленного времени. На дисплее в режиме чередования будет отображаться давление в системе водоснабжения и “-n-”. Этот режим позволяет предупредить перегрев электродвигателя насоса из-за частых включений.

• Диапазон значений - 0÷99 секунд.

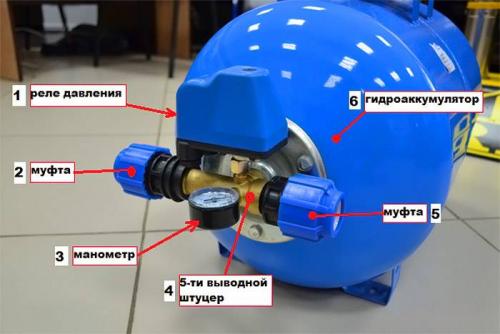

Как гидроаккумулятор и реле давления взаимодействуют в одной системе

При выборестоит обращать внимание на конструктивные особенности бачка.

В баллонных устройствах вода не контактирует со стенками гидробака, что исключает ее коррозию. Они просты в использовании, при этом во многих моделях грушевидная мембрана подлежит замене, что делает использование такого прибора более продолжительной.

В большинстве случаев аккумуляторы для воды с плоской диафрагмой имеют несъемную мембрану, которую нельзя будет заменить в случае ее разрыва. При этом жидкость соприкасается со стенками бачка, что может вызвать коррозию. При выборе такого типа гидравлического аккумулятора обращайте внимание на материал изготовления бака и его внутреннее покрытие.

Что касается материала мембраны, то она должна изготавливаться только из пищевой резины, которая безопасна для питьевой, санитарной воды. В большинстве случаев разделительная мембрана производится из бутиловой резины или этилен-пропиленового каучука EPDM.

Объем гидробака: какой нужен, как рассчитать

Важным показателем эффективной работы насосного оборудования и всей системы водоснабжения является необходимый объем бачка-аккумулятора воды. Правильно рассчитанный объем резервуара снизит нагрузку на насос и уменьшит частоту его включения.

В идеале максимальное число включений помпы не должно превышать 30 раз в течение часа.

При расчете объема учитывается общий расход воды во всех точках водопотребления, включая санузел и прием душа или ванны, при одновременном использовании в минуту. Также принимается во внимание мощность и производительность самого насоса.

Существует несколько формул расчета необходимого объема, одна из которых выглядит следующим образом

V=Vs*k (Pmax + 1) (Pmin + 1) / ∆P(Ppr + 1) , где:

• Vs – максимальный расход воды в минуту,
• Pmin – минимальное давление, при котором включается насос,
• Pmax – максимальное давление срабатывания реле, при котором происходит выключение насоса,
• Ppr – рабочее давление гидробака,
• ∆P – разница максимального и минимального давления, при котором срабатывает датчик или реле давления.
• k – коэффициент, который варьируется в зависимости от мощности и производительности насоса.

Стоит учитывать, что объем бака, указанный производителем, не совпадает с реальным объемом воды в резервуаре. Это связано с тем, что часть емкости гидроаккумулятора занимает сжатый воздух, который необходим для обеспечения работоспособности устройства.

Расчет рабочего давления

Заводская предустановка рабочего давления баков для воды, как правило, составляет 1,5 бар дляи 2 бар – для резервуаров. Однако при выборе, стоит обращать внимание на максимально допустимые показатели. Предельное давление в зависимости от модели может варьироваться от 4 до 10 бар.

Как правило, предельное давление, при котором будет выключаться насос, устанавливается исходя из высоты системы водоснабжения дома. К этому показателю прибавляется 20 метров водного столба. Например, верхняя точка водозабора (душ) в двухэтажном доме располагается на высоте 10 метров, значит максимальное давление будет 30 атмосфер или 3 бар.

Как отрегулировать давление?

Рабочее давление воздуха в гидроаккумуляторе должно быть на 0,2-0,3 бар ниже стартового давления настройки автоматики, при котором будет срабатывать датчик и включать водяной насос.

Если уровень давления ниже необходимого, воздух можно подкачать обычным автомобильным насосом через воздушный клапан. При переизбытке давления его стравливают через воздушный штуцер.

Обращаем ваше внимание, что регулировка давления производится на пустом гидробаке, без содержания воды.

Как правильно выбрать гидроаккумулятор для моей системы водоснабжения

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления — правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах . Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Как установить реле давления и настроить его работу

Реле давления воды — это незаменимый элемент системы водоснабжения любого дома или дачи . Оно отвечает за автоматическое включение и выключение насоса , поддерживая оптимальное давление воды в системе. Без исправного реле вода может течь неравномерно , с перебоями , а сам насос может работать с перегрузками , что сокращает его срок службы и увеличивает расход электроэнергии.

Понимать , как работает реле давления и как определить его неисправность — это важно для поддержания комфорта и экономии ресурсов. Ведь своевременная диагностика и ремонт могут предотвратить серьезные проблемы и дорогостоящий ремонт всей системы водоснабжения.

В этой статье мы подробно рассмотрим , как определить , что реле давления воды вышло из строя , какие признаки указывают на неисправность , а также как проверить его работоспособность. Мы также затронем тему гидроаккумулятора , который тесно связан с реле давления , и разберем его типичные неисправности.

Изучите нужный раздел, перейдя по ссылке ниже:

Как распознать неисправность реле давления воды?
Реле давления воды – важный элемент системы водоснабжения, отвечающий за поддержание оптимального давления в трубах. Однако, как и любая техника, оно может выйти из строя. Важно вовремя распознать признаки неисправности, чтобы избежать проблем с системой и лишних затрат.
Самые распространенные признаки неисправного регулятора давления включают:
✅ Протекание воды через корпус устройства. Если вы заметили капли воды в области реле или лужицы под ним, это явный признак неисправности. Возможно, повреждена мембрана или корпус устройства, что приводит к утечке воды.
✅ Распыление или излишний полив в некоторых зонах. Неравномерный полив или слишком сильное давление воды в отдельных точках системы могут указывать на неправильную работу реле. Оно может некорректно срабатывать, подавая избыточное давление в определенные участки.
✅ Повышение расхода воды и электроэнергии. Если вы заметили, что расход воды значительно увеличился, а счетчики потребления электроэнергии крутятся быстрее, чем обычно, это может быть связано с неисправностью реле. Оно может не отключать насос вовремя, что приводит к постоянной работе и повышенному потреблению ресурсов.
Как обнаружить неисправность?
Обычно признаки неисправности легко обнаружить при визуальной проверке системы или по нетипичным значениям расходомера. Обратите внимание на любые изменения в работе системы водоснабжения. Если вы заметили какие-либо из описанных симптомов, рекомендуется обратиться к специалисту для диагностики и ремонта реле давления.
Важно помнить: своевременное выявление и устранение неисправностей реле давления воды поможет избежать более серьезных проблем с системой водоснабжения, а также сэкономить деньги и ресурсы. Не игнорируйте подозрительные симптомы и позаботьтесь о своевременном обслуживании вашей системы!

Как определить, что гидроаккумулятор или реле давления неисправны

Запуск двигателя производится при потере давления в гидроаккумуляторе, поэтому, в первую очередь, нужно проверить корректность его работоспособности. С торца емкости есть ниппель (обычно он закрыт крышкой) и для проверки удобно пользоваться автомобильным манометром. В данном случае, вам нужно зафиксировать давление при остановке и при запуске – если показатели сходятся (2,7 и 1,5 бар), значит, реле работает правильно, но при этом почему-то очень быстро теряется давление. Кстати, давление может падать при серьезной протечке в трубопроводе домашней разводки, но, надеюсь, вы бы это сразу заметили.

Итак, воду вы не берете, а давление падает. Это говорит о том, что возникли проблемы в гидроаккумуляторе, и причиной этих неполадок является резиновая груша. К счастью, у большинства таких резервуаров, предназначенных для водоснабжения, груша съемная, а значит, подлежит ремонту или замене. Чтобы снять грушу, сливаете воду, раскручиваете на емкости фланец для патрубка и вытягиваете рукой на свет резиновую «виновницу». Если обнаружите на ней небольшую пробоину, то её можно заклеить или завулканизировать, только не забывайте о том, что клей должен быть абсолютно нетоксичен, ведь эту воду будете пить вы и ваши близкие. Можно пойти другим путем – сходить в магазин, торгующий сантехникой и купить новую грушу.

Примечание: не пытайтесь применить этот метод к гидроаккумулятору для отопления – там емкость не разбирается, хотя и работает по тому же принципу.

Как устранять основные неполадки гидроаккумулятора и реле давления

Давайте условимся о терминах.

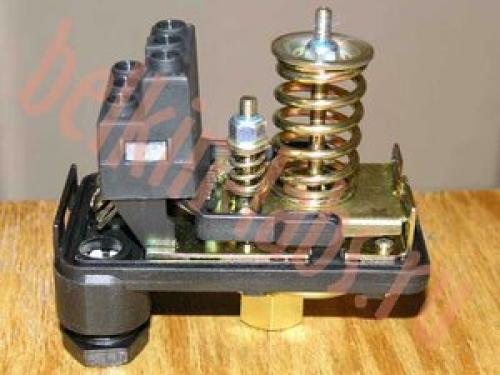

Большая пружина и малая пружина . Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой) . Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой) . Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром . Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан . Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры , имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Как правильно обслуживать гидроаккумулятор и реле давления

Как автоматизировать подачу воды на даче? Какие существуют способы автоматической подачи воды? Как выбирать гидроаккумулятор? Какие бывают гидроаккумуляторы? Чем реле давления отличается от блока автоматики? Каков основной недостаток блока автоматики?

Если у вас есть рабочий насос, подающий воду в загородный дом, можно автоматизировать весь процесс от забора живительной влаги в источнике до крана. Чтобы было как в городской квартире: открываешь кран – сразу льется вода. Существует несколько технических способов такой автоматизации.

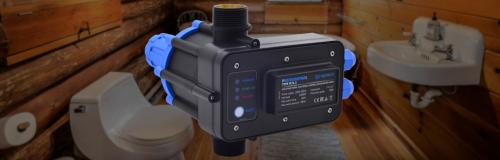

Первый способ – установка блока автоматики

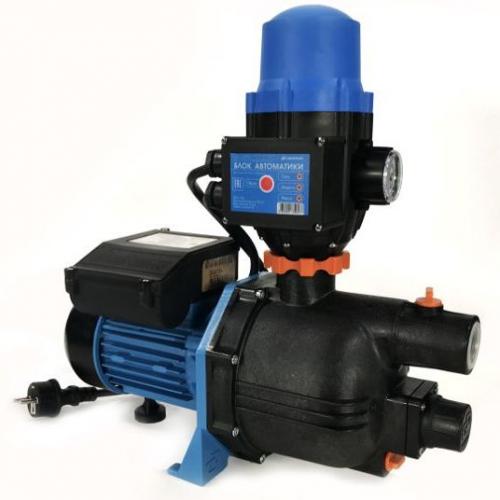

Наличие блока автоматики предполагает включение и выключение насоса при наличии потока воды, а также защиты насоса от перепадов напряжения, «сухого хода» и заклинивание двигателя. Никакого дополнительного оборудования не требуется. Затраты здесь небольшие – и зависят от производителя и функциональности. К примеру, блок автоматики обойдется в сумму примерно 2,5 тысяч рублей, если он российского производства, 2 тысячи рублей, если он китайского производства и 3,5 тысячи рублей итальянского производства.
