Проводка в квартире своими руками. Что я купил для прокладки проводки

Проводка в квартире своими руками. Что я купил для прокладки проводки

На проводку по всей квартире ушло порядка 150 м кабеля с сечением 3 х 2,5 и 3 х 1,5, а также 10 м силового провода ПВС 3 х 6 до щитка в квартиру и от щитка на кухню, к варочной панели.

Провода я покупал бухтами по 50 м. Остановил выбор на одножильных медных проводах ВВГп-НГ в обычной изоляции, без классификатора LS, который обозначает меньшее газо- и дымовыделение в случае возгорания. Мне кажется, что, в случае если полыхает вся квартира, количество вредных веществ, выделяемых кабелем, ничтожно на общем фоне.

По качеству претензий к ним не было. Недостаток один — такие кабели очень трудно подключать «шлейфом» к группе розеток: из-за прочности они плохо гнутся, и длину негнущихся выводов пришлось подбирать с точностью до полусантиметра.

От использования гофры я отказался. На мой взгляд, лучше переплатить за качество кабеля, чем прятать его в хлипкие трубки.

Проблемой стала покупка щитка на 36 групп (11 пакетников, 5 дифференциальных автоматов, кросс-модуль). В большинстве щитков стоят три рейки для установки 12 автоматов на каждую. По высоте такие не помещались над нашей входной дверью. Единственным доступным вариантом с конфигурацией 2 х 18 был щиток от ABB.

Для прокладки проводки в моей квартире я купил следующий товар:

• 150 метров кабеля с сечением 3х2,5 и 3х1,5
• 10 метров силового провода ПВС 3х6 до щитка в квартиру и от щитка на кухню, к варочной панели

Я выбрал одножильные медные провода ВВГп-НГ в обычной изоляции, без классификатора LS. Я считаю, что в случае пожара количество вредных веществ, выделяемых кабелем, будет ничтожно на общем фоне.

Качество кабелей мне понравилось, но у них есть один недостаток - они трудно подключать "шлейфом" к группе розеток из-за своей прочности. Из-за этого пришлось подбирать длину негнущихся выводов с точностью до полусантиметра.

Я отказался от использования гофры. Я считаю, что лучше платить за качество кабеля, чем прятать его в хлипкие трубки.

Проблемой стала покупка щитка на 36 групп (11 пакетников, 5 дифференциальных автоматов, кросс-модуль). В большинстве щитков стоят три рейки для установки 12 автоматов на каждую. По высоте такие не помещались над нашей входной дверью. Единственным доступным вариантом с конфигурацией 2х18 был щиток от ABB.

Автоматы я взял тоже ABB, их лучше покупать у официальных дилеров, где точно не будет контрафакта (дифференциальные автоматы этого бренда подделывают очень часто). Конечная стоимость щитка с наполнением составила примерно 20 000 руб. (цены 2020 года).

Электропроводка в двухкомнатной квартире своими руками. Советы по составлению схемы

Для составления схемы разводки своими руками можно использовать копию плана квартиры, где очень удобно отмечать места подключения светильников, выключателей и розеток.

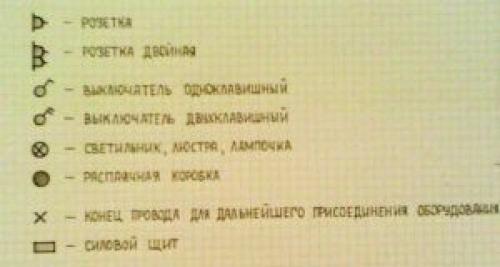

различные элементы обозначения на схеме

За начальную точку схемы обычно принимают место расположения распределительного щитка, который зачастую находится в коридоре недалеко от входной двери. При составлении схемы своими руками рекомендуем воспользоваться следующими советами:

1. Линии электропроводки в квартире принято проводить строго по вертикали или по горизонтали, что способствует снижению рисков их повреждения при сверлении стен с различной целью.

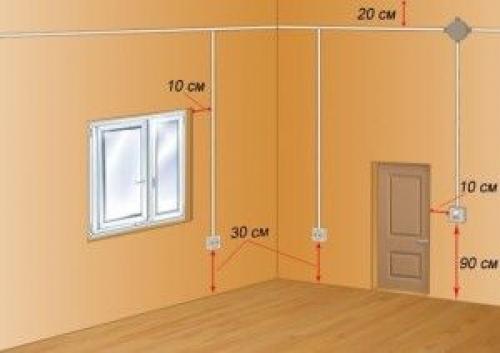

   делаем проводку горизонтально или вертикально

2. Прокладывать линию электропроводки лучше в 20 см от потолка либо по полу при помощи специального электротехнического плинтуса.
3. Линию освещения и силовую линию рекомендуется условно разделить на несколько групп с подключением на каждую группу отдельного автоматического выключателя. К примеру, один автоматический выключатель будет отвечать за освещение ванной и коридора, а другой – за свет в кухне, спальне и гостиной. Схема линии розеток в двухкомнатной квартире также должна быть разбита на группы.

   пример схемы проводки и однолинейной схемы с различными группами подключения

4. Каждая комната (кроме ванной) должна быть оснащена собственной распределительной коробкой. В ванную комнату разводку электрической проводки рекомендуется сделать из распределительной коробки, расположенной в коридоре.



   на схеме видно синими кружечками отмечены распредкоробки на каждую комнату

5. Если хозяин квартиры хочет сделать освещение балкона своими руками (так как застройщиком это не предполагается), можно вывести отдельный кабель из распределительной коробки, находящейся в соседней комнате.

   пример расположения проводки в двухкомнатной квартире и питание балкона

6. В случае большой извилистой комнаты освещение лучше делать с помощью нескольких светильников, которые будут управляться от двухклавишного выключателя. Если это условие не выполнить, то освещение в квартире может быть недостаточным.
7. В процессе монтажа розетки обычно рекомендуется располагать в 30 см от уровня пола, но они также могут располагаться и на большей высоте (к примеру, над рабочей поверхностью стола). На каждые 6 м2 комнаты рекомендуется устанавливать не менее одной розетки. А в кухне лучше сделать столько розеток, сколько там имеется бытовой техники (обычно 5-6 штук).



   расположение розеток в комнате

8. Перед составлением схемы разводки своими руками тщательно спланируйте будущее расположение мебели и техники по комнатам, чтобы в дальнейшем избежать перекрытия мебелью розеток или не доставание шнуров от бытовой техники к источникам питания.
9.  В схему разводки необходимо в обязательном порядке включить УЗО (устройство защитного отключения), рассчитанное на 30 мА. Для ванной лучше установить дополнительное УЗО на ток 10мА. Оно сможет защитить кабели от перегревания при коротком замыкании, утечке тока или при перенапряжении сети.

Проводка в квартире своими руками с чего начать. Виды монтажа проводки

Проводка в квартире своими руками может монтироваться двумя способами: открытым и скрытым. Первый способ подразумевает установку электропроводки в трубах или плинтусах. Высота прокладки может быть любой, строгих норм на этот счет не существует. Плинтуса должны быть изготовлены из негорючего материала. При монтаже не допускается прокладывать провода для розеток и освещения вместе.
Второй способ проводится скрыто, внутри стен и перегородок, потолков.

Кабели электропроводки должны быть хорошо изолированными от влажности и горения, прочными. Для монтажа кабелей нужно приобретать прочные, качественные трубы или гофру.

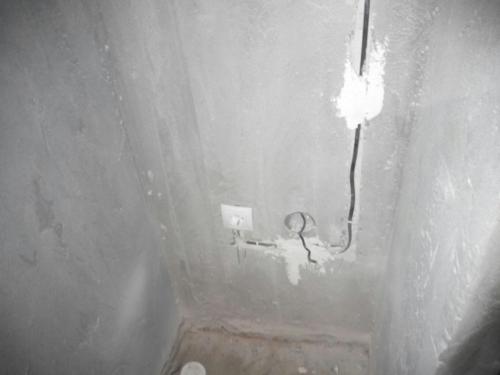

Скрытый монтаж новой проводки

Укладка кабеля скрытым способом имеет свои преимущества:

1. Аккуратный внешний вид (проводка незаметна в интерьере).
2. Повышенная пожарная безопасность жилья (при условии, что стены бетонные).
3. Проводка защищена от внешних механических воздействий и ультрафиолета, поэтому срок службы электросети повышен.

Согласно проекту расположения электропроводки, в стенах делают отверстия под кабель. В них размещают подрозетники и распределительную коробку под провода. Чтобы их зафиксировать в отверстиях, используйте раствор из гипса. После этого разместите электрокабель по штробам. Предварительно кабель нужно разрезать на отрезки нужной длины с запасом на соединение жил.

Вопрос:

Какие минусы у скрытого способа монтажа электропроводки?

Ответ:

Недостаток монтажа скрытым способом состоит в том, что во время работ по укладке и ремонту нужно разрушать стену. Этот процесс более трудоемкий, чем открытый метод установки. Главное во время работы с кабелем скрытой электропроводки – соблюдать цветовую маркировку проводов.

Затем разместите его внутри стен и потолка, “прихватив” гипсовым раствором (несколькими точками с определенным промежутком).

При монтаже кабеля внутрь стен из гипсокартона, следует выполнять прокладку в пластиковых трубах или гофре.Проверив все соединения скрытой проводки на работоспособность, можно приступать к шпаклевке стен.

Проводка в квартире без штробления. Замена проводки без штробления: можно или нет?

Замена проводки без штробления стен возможна несколькими методами – рассказываем, как это сделать и какие особенности у каждого метода.

Протяжка в существующих кабель-каналах

Метод подходит, если старая проводка проложена в кабель–каналах. Для перекладки проводки контур обесточивается, канал вскрывается в начальной и конечной точках (например, распределительная коробка и розетка). Новый кабель закрепляется к старому, например, в распределительной коробке. Старый кабель вытягивается с противоположного конца канала – из розетки. Теоретически все просто и вместо старых проводов разводка будет выполнена новыми проводами. Но у этого способа свои недостатки:

Внутри канала могут быть цементные пробки, через которые не удастся провести новый кабель.

Провода в канале могут быть перекручены, что также не позволит выполнить протяжку.

Внутренняя поверхность канала, кусочки цемента могут повредить оплетку нового кабеля, что создает опасность.

Как бы аккуратно вы ни старались заменить старые кабели новыми данным метолом, уверенности в том, что проводка целостная, не будет. Лучше производить замену по-другому.

Прокладка в штукатурке

Суть метода та же, что и при штроблении, проводка закладывается в подготовленные штрабы, но не в стенах, а в штукатурке. Этот метод применяется при толщине покрытия не менее 1 см. Стены при этом не затрагиваются. Разведение кабелей выполняется на этапе предчистовой отделки, кабель может укладываться непосредственно в штрабу или в кабель-канал.

К преимуществам метода относятся:

Сохранение целостности стен.

Возможность выполнить скрытую проводку.

Меньший объем работ по сравнению с прокладкой проводов в стене.

Недостатки метода:

• Заменить проводку можно только в период ремонта, так как будет нарушена декоративная отделка стен.

Монтаж открытым способом

В этом случае кабели в кабель-каналах укладываются поверх чистовой отделки. Часть проводки может проходить в плинтусе – для этого выпускаются плинтусы специального профиля с местом для проводов, вторая часть убирается в короба:

Выпускаются короба с декоративным исполнением, что позволяет замаскировать открытую проводку и вписать ее в интерьер.

Среди преимуществ открытого монтажа выделяют:

Простота прокладки и замены провода.

Возможность проведения работ после чистовой отделки.

Возможность быстрого переноса и добавления точек.

У метода один недостаток – невозможно полностью скрыть коммуникации, что может внести ограничения в интерьер помещения.

С чего начать работы

Начинать работу нужно с составления плана-схемы будущей разводки. Схема или чертеж расположения кабелей и точек потребления нужна как минимум по трем причинам:

Фиксация мест прокладки проводов с размерами. Эта информация особенно важна, если вы решите делать скрытую проводку. Если потом вы захотите повесить мебели или телевизор, вы будете точно знать, где проходят провода, чтобы случайно не повредить их при сверлении.

Подсчет количества необходимых элементов – подрозетников, розеток, выключателей, кабеля, кабель-канала, соединителей и других комплектующих.

Определение оптимальной схемы электрокоммуникаций. На плане видно, где лучше всего выполнить прокладку, чтобы учесть расположение техники, элементы интерьера и так далее.

После составления плана производится подсчет и закупка комплектующих.

Что потребуется для замены

и бокс под них

Устройства обесточивают линию при коротком замыкании или перегрузке. Они меняются, если текущие вышли из строя, не соответствуют сечению новых проводов или производится замена всей проводки с полным обновлением элементов. Важно подобрать выключатели с нужными характеристиками, иначе могут происходить ложные срабатывания или наоборот – устройство не отключит электричество в нужный момент. Под выключатели подбирается:

Выпускаются встраиваемые и навесные модели. Если не планируется трогать стены, то подойдет навесная модель под нужное количество автоматов.

и соединительные гильзы

Клеммы нужны для соединения проводов. Есть многоразовые и одноразовые клеммы, модели с плоско-пружинными и винтовыми зажимами, устройства для вводной силовой линии и клеммы для внутренних соединений. Клеммы могут выполнять переходы от медной к алюминиевой проводке, от одножильной к многожильной. Если сомневаетесь с выбором – всегда можете проконсультироваться с нашими специалистами.

Также для соединения проводов могут понадобиться. Они выполняются из диэлектриков, выполняют роль изоляции и обеспечивают защиту соединения от повреждений.

Также вам потребуются кабель-каналы (расчетный метраж + 15-20%), фасонные элементы к ним (углы, адаптеры, по количеству переходов + по 2 элемента каждого типа), крепеж и держатели (определяется по метражу и шагу между элементами крепления + 10%).

Проводка в квартире хрущевка. Где искать проводку

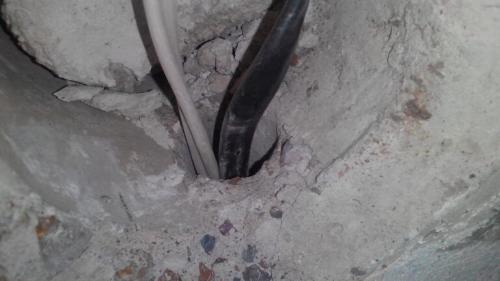

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Как провести проводку в квартире по потолку. В каких случаях подходит проводка по потолку?

Монтаж проводки на потолке к бетону делается если высота черновой стяжки пола меньше 6 см или неминуем перехлёст с трубами отопления и водопровода, из-за чего высота стяжки вырастет до 8 см и более.

Проводка по полу.

Современный ремонт почти всегда предусматривает наличие фальшпотолка (натяжной, гипсокартон и прочие виды).

Проводка по потолку во вторичном жилье.

Штукатурить и выравнивать перепады, если потолок выложен из плит перекрытий, – устаревший и нецелесообразный по цене и функциональности способ. Он несет сложности при установке большого числа светильников для лучшего освещения комнаты. В домах из дерева монтаж проводки проходит по деревянному потолку и по межэтажным балкам даже магистралями (друг рядом с другом в группе по ширине) при прокладке вдоль балок или по черновому потолку.

Пример монтажа проводки по деревянному черновому потолку.

В монолитных домах монтаж проводки зачастую проходит сверху, а не по стенам, по проекту пристраивающимся к несущим колоннам, в которых запрещено делать штробу, углубления или иным способом нарушать целостность конструкции.

Часто задаваемые вопросы

Можно ли штробить плиты перекрытия?

Однозначный ответ – нет. Плиты перекрытий ЖБИ (железобетонные изделия) из-за конструкционных особенностей (уменьшения веса и увеличения прочности пустотами) при штроблении теряют несущие свойства, что может привести к их обрушению. В стяжных монолитных плитах запрещается прорезать борозды для прокладки кабелей или других материалов. Единственное исключение – сверление отверстий под крепежи.

Можно ли зашивать распределительные коробки гипсокартоном, натяжным или другими видами фальшпотолков?

Да, можно согласно ГОСТу Р 50571.5.52-2011, где в пункте 526.3 сказано: "Все соединения должны быть доступны для контроля измерений и обслуживания за исключением следующих соединений:…выполненных сваркой, пайкой или опрессовкой…". Прочие варианты делать нежелательно, ведь никто не даст вам гарантии качества, долговечности и безопасности.
Соединение одним из этих способов говорит о том, что открытый доступ к данной коробке уже не требуется. Её смело можно прятать под фальшстеной. Опыт большинства монтажников подтверждает, что все встроенные в стену коробки, даже с открытым доступом в процессе последующих косметических ремонтов, часто прячутся под обоями или слоем штукатурки. Открытыми остаются только накладные для наружной проводки. Также нужно заизолировать все концы. Самый удобный и безопасный способ изоляции – термоусадочная трубка с клеевым наполнителем.
