Характеристики основных китайских светодиодов. Таблица характеристик фирменных

Характеристики основных китайских светодиодов. Таблица характеристик фирменных

Параметр	3528	5050	5630	5730-05	5730-1
Световой поток, Лм	5	15	40	40	100
Мощность	0,06 Вт	0,2 Вт	0,5 Вт	0,5 Вт	1 Вт
Температура	до + 65	до + 65	до + 80	до + 80	до + 80
Ток, ампер	0,02	0,06	0,15	0,15	0,300
Напряжение, Вольт	3,3	3,3	3,3	3,4	3,4
Габариты, мм	3,5 x 2,8	5 x 5	5,3 x 3	4,8 x 3	4,8 x 3

В таблице указаны усредненные характеристики светодиодов белого света с самыми популярными параметрами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. Так же при одинаковой яркости света, диод белого света дает лучшее освещение, чем другие.

В основном характеристики зависят от производителя с колебанием плюс-минус 15%. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей конечно похуже, но еще у них никто не гарантирует заявленный срок службы. Самый плохой вариант, когда вам по низкой цене предлагают светодиоды промаркированные как фирменные, хотя неизвестно кем они сделаны. Главным образом подделку от бренда можно отличить только при помощи  измерения всех параметров и сравнением с заявленными.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо положенных 0,5W будет всего 0,15W или 0,09W. Так делают китайцы, чтобы дешевку выдать за фирменный. Но это они компенсируют втрое большим количеством диодов. Такие диоды работают максимум 20.000 часов. Чаще всего встречаются на кукурузах и светодиодной ленте SMD 5630 .

Красный светодиод характеристики. Принцип работы.

Кристалл состоит из полупроводниковых материалов, которые расположены слоями. Свечение появляется после протекания электричества между границами их соприкосновения. В одном полупроводнике (n) преобладают электроны (отрицательные частицы), а в другом (p) –  ионы – дырки (положительные частицы). Полупроводниковые соединения способны пропускать электричество только  от p -слоя к n -слою, т.е. в одну сторону.

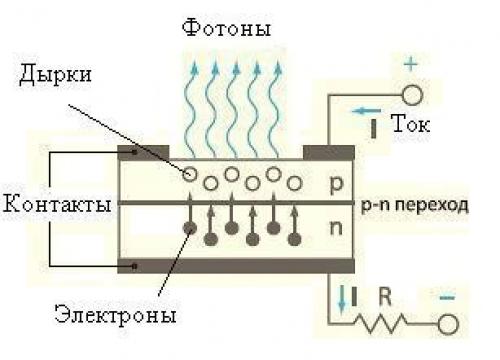

Схема появления излучения.

Под воздействием электричества электроны из n-слоя и дырки из р-слоя начинают двигаться к р-n-переходу. Происходит рекомбинация дырки и электрона — между р-n-границей протекает ток. Электроны переходят на низший энергетический уровень, с высоких орбиталей на более низкие. Освобождается энергия, которая  излучается в виде фотонов.

Описанный процесс протекает во всех полупроводниковых диодах. Но длина волны фотона не всегда находится в заметном человеческому глазу спектре. Для появления видимости необходимо движение элементарных частиц в определенном интервале: от 400 до 700 нм. Это достигается подбором определенных химических веществ. У каждого есть особая длина волны и цвет излучения.

Самые удачные материалы получаются из соединений типа A^IIIB^Vи A^IIB^VIгде II, III, V и VI – валентности элементов. Например, уже упоминавшийся арсенид галлия, фосфат индия или селенид цинка  и теллурид кадмия. Подобные соединения называют прямозонными. Возможно получение разнообразных  по свечению светодиодов: от ультрафиолетовых до инфракрасных.

К другой группе относятся непрямозонные полупроводники. Это карбид кремния, сам кремний, германий и другие. Диоды из них свет светят очень неярко. Впрочем, научные работы по использованию таких веществ продолжаются. Основные поиски решения ведутся в области технологий квантовых точек и фотонных кристаллов.

Кроме света при p-n-переходе освобождается еще и тепло. Для его отвода необходим теплоотвод (часто в этой роли выступает корпус изделия) или радиатор.

Максимальное напряжение для светодиода. Как узнать, какой светодиод стоит в лампе

Самый простой вариант – если лампа полностью исправна. В этом случае надо просто измерить падение напряжения на любом из элементов. Если при подаче питания один или несколько элементов не светят (или все), надо идти другим путем.

Если лампа построена по схеме с драйвером, то на драйвере указано выходное напряжение в виде верхнего и нижнего пределов. Это связано с тем, что драйвер стабилизирует ток. Для этого ему надо изменять напряжение в определенных границах. Фактическое напряжение придется измерить мультиметром и убедиться, что оно в норме. Далее визуально (по дорожкам печатной платы) определить количество параллельных цепочек светодиодов в матрице и количество элементов в цепочке. Напряжениенужно разделить на число последовательно соединенных элементов. Если напряжение на драйвере не обозначено, то его можно лишь замерить по факту.

Драйвер на рабочий ток 300 мА и выходное напряжение 45-64 В.

Совет эксперта

Стариков Михаил

Старший инженер-электроник

Задать вопрос

Этот способ дает точный результат лишь с полностью исправной лампой. Если часть элементов (или все полностью) не горят, то для стабилизации тока драйвер будет уменьшать или увеличивать напряжение в пределах 10%. Для практических целей такой погрешности может быть достаточно, но об этом надо помнить.

Если светильник построен по схеме с балластным резистором и его сопротивление известно (или его можно измерить), то напряжение светодиода можно определить расчетным способом. Для этого надо знать рабочий ток. В этом случае надо рассчитать:

• падение напряжения на резисторе – Uрезистора=Iраб*Rрезистора;
• падение напряжения на цепочке LED – Uled=Uпитания – Uрезистора;
• разделить Uled на количество приборов в цепочке.

Если Iраб неизвестен, его можно принять равным 20-25 мА (схема с резистором применяется для маломощных фонарей). Точность будет приемлема для практических целей.

Источник: https://stroika-i-remont.info/novosti/tok-svetodioda-3v-svetodiody-moshchnye-3w

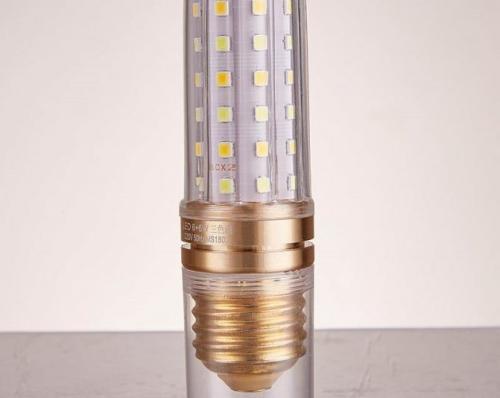

Сверхяркие светодиоды характеристики. Характеристика сверхъярких светодиодов

Светодиоды высокой яркости (так более точно следует их называть) представляют собой результат развития технологий и научных изысканий. К этой группе светильников принято относить элементы мощностью от 1 Вт и силой тока от 300 мА. Поскольку четкой классификации LED приборов не вводилось, для обозначения этих устройств используются разные синонимы — суперяркие, ультраяркие или сверхяркие светодиоды.

Все эти термины являются следствием вольного перевода английского HB LED (High Brightness LED) — светодиоды высокой яркости. Никакого принципиального различия между ними нет, все эти названия относятся к единой группе светильников.

Более точную идентификацию можно произвести по анализу технологии изготовления. В производстве сверхярких светодиодов используются два типа полупроводников:

• AlInGaP. На базе этого материала создают красные, оранжевые, желтые и зеленые элементы;
• InGaN. Служит основой для изготовления синих, сине-зеленых, зеленых и белых светодиодов. Для производства последних дополнительно используется фосфор.

Интересно! Один 5-мм светодиод способен продемонстрировать яркость свечения в несколько сотен мкд (милликандел). С возрастанием роли сверхярких LED ламп появилась необходимость в использовании более удобных единиц измерения светового потока, поэтому для обозначения принято использовать люмены. Они более реалистично отображают ситуацию, поскольку человеческий глаз неодинаково воспринимает световые волны разной длины.

Зеленый светодиод характеристики. Светодиодная технология

Яркость является важным аспектом LED. Глаз человека имеет максимальную чувствительность к свету около 550 нм в области желто — зеленой части видимого спектра. Именно поэтому зеленый светодиод излучается ярче, чем красный светодиод, хотя оба используют тот же ток. Важные параметры светодиодов являются:

• Световой поток
  Указывает на энергии света, исходящего от светодиодов. Он измеряется в Люмен (лм) или Милли просвет (MLM)
• Световая интенсивность
  светового потока, охватывающий большую площадь является силой света.Он определяется как Кандела (кд) или милли Кандела (MCD) Яркость светодиода напрямую связана с его силой света.
• Светоотдача
  Это испускаемых относительной световой энергии к потребляемой мощности.Она измеряется в терминах люмен на ватт (лм Вт).

Прямой ток, прямое напряжение, угол обзора и скорость реагирования это факторы, влияющие на яркость и эффективность светодиодов. Прямой ток (I) является ток, протекающий через светодиод, когда он смещен в прямом направлении и он должен быть ограничен от 10 до 30 миллиампер, если выше то светодиоды будут уничтожены.

Угол обзора составляет от — угол оси, при котором световая интенсивность падения до половины осевого значения. Вот почему индикатор показывает больше яркости в полном объеме состоянии. Высокие яркие светодиоды имеют узкий угол обзора, так что свет фокусируется в пучок. Рабочее напряжение (V) является падение напряжения на светодиоде. Падение напряжения в диапазоне от 1,8 В до 2,6 вольт для обычных светодиодов, но в голубой и белый он будет идти до 5 вольт. Скорость отклика представляет, как быстро светодиод включается и выключается. Это очень важный фактор, если светодиоды используются в системах связи.

Требуется ли балластный резистор?

Светодиоды всегда подключены к источнику питания через резистор. Этот резистор называют «балластный резистор», которая защищает диод от повреждений, вызванных избыточным током. Он регулирует прямой тока на светодиод для безопасного предела и защищает ее от жжения.

Номинал резистора определяет прямой тока и, следовательно, яркость светодиодов. Простое уравнение  Vs — Vf  — используется для выбора резистора. Vs представляет входное напряжения цепи, Vf прямое падение напряжения светодиода(ов) при допустимом токе через светодиод. Полученное значение будет в Омах. Лучше ограничить ток до безопасного предела 20 мА.

Приведенная ниже таблица показывает прямое падение напряжения на светодиоде.

Через типичный светодиод может пройти 30 -40 мА безопасный ток через него  .Номинальный ток, чтобы дать достаточную яркость, стандартный красный светодиод 20 мА. Но это может быть 40 мА для синего и белого светодиода. Ограничение тока балластным резистором защищает диод от избыточного тока, протекающего через него. Значение балластного резистора должны быть тщательно отобраны, чтобы предотвратить повреждение светодиодов, а также получить достаточную яркость при токе 20 мА. Следующее уравнение объясняет, как выбирать балластный резистор.

R = V / I

Где R — является значение сопротивления в Ом, V — является входное напряжение в цепи, и I  — это допустимый ток через светодиод в амперах. Для типичного красного светодиода, прямое падение напряжения составляет 1,8 вольта. Таким образом, если напряжение питания 12 В (Vs), падение напряжения на светодиод 1,8 В (V) и допустимый ток составляет 20 мА (Если), то значение балластного резистора будет

Vs — Vf / Если = 12 — 1,8 / 20 мА = 10,2 / 0,02 = 510 Ом.

Но если 510 Ом резистор не доступен то можно подобрать ближайший, например 470 Ом резистор может быть использован даже если ток через светодиод слегка увеличивается. Но рекомендуется использовать 1 K резистор для увеличения срока службы светодиодов, хотя там будет небольшое снижение яркости.

Ниже готова арифметические для выбора ограничительного резистора для различных версий светодиодов при различных напряжениях.

С добавлением других цветов

Светодиод, который может дать разные цвета полезно в некоторых приложениях. Например, светодиоды могут указывать на все системы OK, когда он становится зеленой, и неисправный, когда он становится красной. Светодиоды, которые могут производить два цвета называются Bicolour (Биколор) светодиодов.

Двухцветный светодиодный охватывает два светодиода  (обычно красный и зеленый) в общем пакете. Два кристалла установлены на двух клеммах. Двухцветный светодиодный дает красный цвет, если ток проходит в одном направлении и становится зеленым, когда направление тока меняется на противоположное.

Триколор и многоцветные светодиоды  , также доступны, которые имеют два или более кристаллов, заключенных в общий корпус. Трехцветный светодиодный имеет два анода для красного и зеленого кристалла и общим катодом. Таким образом, он излучает красный и зеленый цвета в зависимости от анода, в котором имеется ток. Если оба анода подключены, то светодиоды испускают свет и получается желтый цвет. Общий анод и отдельные светодиоды типа катода, также имеются.

Характеристики светодиодов 5 мм. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

Цвет	Длина волны	Напряжение
Инфракрасный	от 769 нм	до 1.9 В
Красный	610-760 нм	от 1.6 до 2.03 В
Оранжевый	590-610 нм	от 2.03 до 2.1 В
Желтый	570-590 нм	от 2.1 до 2.2 В
Зеленый	500-570 нм	от 2.2 до 3.5 В
Синий	450-500 нм	от 2.5 до 3.7 В
Фиолетовый	400-450 нм	от 2.8 до 4 В
УльтраФиолетовый	до 400 нм	от 3.1 до 4.4 В
Белый	широкий спектр	от 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

• малой – менее 0,5 ватт;
• средней – 0,5-3 ватта;
• большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

Светодиоды маркировка характеристика подключение. Что такое светодиод — подробное описание характеристик и типов

Светодиоды присутствуют везде: в домах, автомобилях, телефонах. С их помощью обеспечивается яркая подсветка экранов гаджетов, выпускаются экономичные источники освещения. Сейчас это незаменимые источники света. Рассмотрим устройство и технические характеристики основных видов светодиодов.

Что такое светодиод

Светодиод (от английского Light Emitting Diode, или LED) – это твердотельный электрический источник искусственного света, изготовленный из полупроводниковых материалов p- и n- проводимости. Используя несколько технологий – напыление через маски, травление, эпитаксиальное осаждение и пр., получают p-n переход.

В полупроводниковом материале p-типа носителями тока являются «дырки» – атомы кристалла полупроводника, у которых легированием специальными металлами создают нехватку электронов. В n-материалах носителями являются избыточные электроны в кристалле.

«Дырка» фактически неподвижна. Она имеет положительный заряд, равный заряду электрона. Электрон, «перескакивая» с внешней орбиты одного атома на внешнюю орбиту соседнего, передвигает в обратном направлении «дырку».

Принцип работы или что светится в светодиоде

Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда — «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.

Схема работы светодиода.

Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».

Энергия высвобождается в виде квантов света . Они эмитируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.

Схема получения света в p-n-переходе.

Напряжение для питания перехода прикладывается «+» – к аноду диода, а «-» – к катоду.

Конструкция

Устройство светодиода в вертикальном разрезе.

Сиреневым цветом изображена теплоотводящая подложка. Серыми трапециями – сечения светоотражающего рефлектора-отражателя кольцевой конфигурации из алюминия. В центре голубой – чип-кристалл светодиода с подключенными золотыми или серебряными проволочками, подпаянными к выводам анода и катода.

Виды светодиодов

Светодиоды – устройства довольно «молодые». Их окончательная классификация еще не сложилась. Поэтому многие известные производители используют собственные системы подразделения.

По одной из них светодиоды по назначению группируют так:

1. Индикаторные.
2. Осветительные.

Индикаторные в своей группе делятся на следующие виды.

DIP-диоды

Аббревиатура получена от Dual In-line Package или «двойное размещение в линию». Обычно корпусы – цилиндры, но есть и параллелепипеды. На нижнем торце проволочные аксиальные выводы, параллельные основной оси симметрии корпуса. Вывод катода меньшей длины, чем анода.

Вид ДИП-светодиода над печатной платой, видна пайка в металлизованные отверстия.

Деление на типы – по диаметру корпуса и линзе на верхнем торце. Диаметры от 2-3 до 20 мм и более. Цвет свечения – любой, белых оттенков несколько.

Один из типов – мигающий 2-мя цветами, имеет 3 вывода.

Straw Hat

Дословный перевод – соломенная шляпа или брыль. Применяя к светодиодам – корпус похож на шляпу с округлым верхом.

Вариант ДИП-светодиода под названием Straw Hat или «соломенная шляпа».

Видны выводы разной длины, короткий – катод. Видны и ограничители высоты установки. Под линзой – кристалл с желтым люминофором.

Super Flux “Piranha”

Прямой перевод – сверхпоток. Piranha – перевод на русский язык – пиранья. Название светодиод получил из-за особенностей металлических выводов в виде узких полосок. Для упрощения установки в отверстия печатной платы у концов выводов при штамповке срезали углы. Так получились острые «зубы» хищной рыбы.

На выводе отштампованы «плечики» – ограничители, задающие высоту корпуса над платой. Так открыли корпус для охлаждения воздухом снизу. Кристаллы для пассивного охлаждения разместили на верхних торцах выводов.

Разместив в корпусе 2 или 3 чипа, увеличили поток света. А диод попал в группу сверхъярких.

В результате получили светодиодный ретрофит лампы накаливания. Часто лампу некорректно называют светодиодной лампой накаливания.

Источник: https://idei-dizajna.ru-land.com/novosti/svetodiody-i-ih-harakteristiki-osnovnye-parametry-svetodiodov-v-svetodiodnyh-lampah-lente

Справочник светодиодов. Светодиоды отечественного производства - характеристики, справочник

• Комплектующие, радиокомпоненты / Радиодетали / Полупроводники
• Alexsandrs

Приведены электрические характеристики отечественных светоизлучающих  приборов - светодиодов. Информация будет полезна радиолюбителям и  радиоинженерам, а также мастерам по ремонту бытовой и радиоэлектронной  аппаратуры.

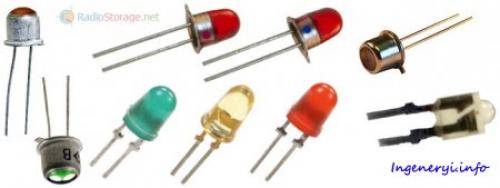

Рис. 1. Светодиоды отечественного производства.

Рисшифровка сокращений для таблици

• Iv. - сила света светодиода;
• L - яркость светодиода;
• Uпр. - прямое падение напряжения на светодиоде при токе Iпр.ном.;
• Iпр.ном. - номинальный прямой ток светодиода;
• lмах. - максимум спектрального распределения светодиода;
• Iпр.мах. - максимально-допустимый прямой ток через светодиод;
• Uобр.мах - максимально-допустимое обратное напряжение светодиода;
• Uобр.и.мах - максимально-допустимое импульсное обратное напряжение светодиода;
• Тк.макс.  - максимально-допустимая температура корпуса светодиода;
• Тп.макс. - максимально-допустимая температура перехода светодиода.

Параметры светодиодов

В таблице приведены основные параметры светодиодов отечественного производства.

Тип  прибора	Цвет  свечения	Значения параметров при Т=25С	Iпр.мах.  mA	Uобр  (Uобр.и)  B	Тк.мах  (Тп.)  ±С
Iv. мккд  (L, кд/м2)	Uпр.  B	Iпр.ном.  mA	lмах.
