Светодиоды и их характеристики. История создания светодиода.

10.05.2023 в 08:42
Содержание
  1. Светодиоды и их характеристики. История создания светодиода.
  2. Мощность светодиодов таблица. Что такое светодиод — подробное описание характеристик и типов
  3. Максимальное напряжение для светодиода. Характеристики светодиодов, определение тока и напряжение
  4. Китайские светодиоды характеристики. Характеристики светодиода Cree XB-D
  5. Виды светодиодов. Виды и основные параметры светодиодов
  6. Характеристики светодиодов 5 мм. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках
  7. SMD светодиоды характеристики. Отличия и сравнение LED SMD 3528, 2835, 5050
  8. Характеристики светодиода. Цветовая температура светодиодов

Светодиоды и их характеристики. История создания светодиода.

Она насчитывает всего чуть больше ста лет. Первое упоминание о свечении диода относится к 1907 году. Английский физик Генри Раунд заметил разноцветное излучение при течении электричества через соединения карбид кремния-металл. Такое явление получило название электролюминесценция.

Спустя почти двадцать лет в 1923 году российский ученый Олег Лосев проводил подобные эксперименты в Нижнем Новгороде. Физик обнаружил свечение на месте контакта карбида кремния и стальной проволоки. Лосев опубликовал результаты своих исследований, и обосновал, что электролюминесценция наблюдается именно на границе соприкосновения разнородных материалов. Теоретическую базу под открытие подвести не смогли, и дальнейшего развития оно не получило. Хотя Лосев предсказал использование электролюминесценции для создания маломощных и миниатюрных источников света. Физик даже придумал конструкцию светового реле, но дальше исследования не продолжились.

В 1961 году, еще через сорок лет, американские изобретатели Д. Р. Байард и Г. Питтман придумали технологию выпуска светодиодов из арсенида галлия. В 1962 году они получили патент, и начался промышленный выпуск. Однако, их led-элемент испускал инфракрасное излучение, то есть был не видим человеческому глазу.

Но в том же 1962 году американский физик Ник Холоньяк изобрел красный светодиод. В 1971 году его соотечественник Жак Панков придумал синий. А в 1972 Джордж Крафорд открыл желтый led.

Впрочем, до семидесятых годов XX века светоизлучающие диоды оставались очень дорогими. Фирма «Монсанто» первой в мире удалось организовать массовое производство led в качестве индикатора.

В семидесятых годах группе советских ученых под начальством Ж. Алферова удалось синтезировать неизвестные до этого полупроводниковые вещества. Их начали получать на предприятиях и в лабораториях. А на основе этих соединений запустили серийное изготовление светодиодов.

В 1983 году Citizen Electronics придумала и внедрила на своих предприятиях светодиоды плоской конструкции (SMD).

В девяностые годы японские ученые И. Акасаки, Х. Амано и С. Накамура придумали, как значительно удешевить производство синих led. Технологию успешно опробовала фирма Nichia с 1993 года. А с 1996 года они начали изготовление белых led-элементов, чей свет получается из сочетания красного, синего и зеленого. В дальнейшем на базе открытия японских ученых стали стремительно развиваться новые методы производства световой техники: лампочек, дисплеев с подсветкой и других приборов.

В 2003 Citizen Electronics придумали новейшую технологию производства СОВ (Chip-On-Board). Она заключается в монтаже полупроводникового элемента на подложку при помощи специального непроводящего клея.

Очевидно, что история светоизлучающих диодов только набирает обороты, а технологии становятся все более совершенными.

Светодиоды и их характеристики. История создания светодиода.

Для создания разных цветов потребовалось много времени.

Мощность светодиодов таблица. Что такое светодиод — подробное описание характеристик и типов

Светодиоды присутствуют везде: в домах, автомобилях, телефонах. С их помощью обеспечивается яркая подсветка экранов гаджетов, выпускаются экономичные источники освещения. Сейчас это незаменимые источники света. Рассмотрим устройство и технические характеристики основных видов светодиодов.

Что такое светодиод

Светодиод (от английского Light Emitting Diode, или LED) – это твердотельный электрический источник искусственного света, изготовленный из полупроводниковых материалов p- и n- проводимости. Используя несколько технологий – напыление через маски, травление, эпитаксиальное осаждение и пр., получают p-n переход.

В полупроводниковом материале p-типа носителями тока являются «дырки» – атомы кристалла полупроводника, у которых легированием специальными металлами создают нехватку электронов. В n-материалах носителями являются избыточные электроны в кристалле.

«Дырка» фактически неподвижна. Она имеет положительный заряд, равный заряду электрона. Электрон, «перескакивая» с внешней орбиты одного атома на внешнюю орбиту соседнего, передвигает в обратном направлении «дырку».

Принцип работы или что светится в светодиоде

Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда — «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.

Схема работы светодиода.

Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».

Энергия высвобождается в виде квантов света . Они эмитируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.

Схема получения света в p-n-переходе.

Напряжение для питания перехода прикладывается «+» – к аноду диода, а «-» – к катоду.

Конструкция

Устройство светодиода в вертикальном разрезе.

Сиреневым цветом изображена теплоотводящая подложка. Серыми трапециями – сечения светоотражающего рефлектора-отражателя кольцевой конфигурации из алюминия. В центре голубой – чип-кристалл светодиода с подключенными золотыми или серебряными проволочками, подпаянными к выводам анода и катода.

Виды светодиодов

Светодиоды – устройства довольно «молодые». Их окончательная классификация еще не сложилась. Поэтому многие известные производители используют собственные системы подразделения.

По одной из них светодиоды по назначению группируют так:

  1. Индикаторные.
  2. Осветительные.

Индикаторные в своей группе делятся на следующие виды.

DIP-диоды

Аббревиатура получена от Dual In-line Package или «двойное размещение в линию». Обычно корпусы – цилиндры, но есть и параллелепипеды. На нижнем торце проволочные аксиальные выводы, параллельные основной оси симметрии корпуса. Вывод катода меньшей длины, чем анода.

Вид ДИП-светодиода над печатной платой, видна пайка в металлизованные отверстия.

Деление на типы – по диаметру корпуса и линзе на верхнем торце. Диаметры от 2-3 до 20 мм и более. Цвет свечения – любой, белых оттенков несколько.

Один из типов – мигающий 2-мя цветами, имеет 3 вывода.

Straw Hat

Дословный перевод – соломенная шляпа или брыль. Применяя к светодиодам – корпус похож на шляпу с округлым верхом.

Вариант ДИП-светодиода под названием Straw Hat или «соломенная шляпа».

Видны выводы разной длины, короткий – катод. Видны и ограничители высоты установки. Под линзой – кристалл с желтым люминофором.

Super Flux “Piranha”

Прямой перевод – сверхпоток. Piranha – перевод на русский язык – пиранья. Название светодиод получил из-за особенностей металлических выводов в виде узких полосок. Для упрощения установки в отверстия печатной платы у концов выводов при штамповке срезали углы. Так получились острые «зубы» хищной рыбы.

На выводе отштампованы «плечики» – ограничители, задающие высоту корпуса над платой. Так открыли корпус для охлаждения воздухом снизу. Кристаллы для пассивного охлаждения разместили на верхних торцах выводов.

Разместив в корпусе 2 или 3 чипа, увеличили поток света. А диод попал в группу сверхъярких.

В результате получили светодиодный ретрофит лампы накаливания. Часто лампу некорректно называют светодиодной лампой накаливания.

Максимальное напряжение для светодиода. Характеристики светодиодов, определение тока и напряжение

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Обратите внимание! Сравнивая лампы на SMD и COB светодиодах можно отметить, что первые поддаются ремонту путем замены вышедшего из строя светодиода. Если не работает лампа на COB светодиодах, придется менять всю плату с диодами.

Определение тока

Для осуществления этого есть несколько методов. Рассмотрим наиболее простой из них. Чтобы определить номинальный ток светодиода, потребуется наличие тестера, называемого мультиметром. Такой метод также применяется для обычных диодов.

Источник: https://stroika-i-remont.info/novosti/harakteristiki-osnovnyh-kitayskih-svetodiodov-tablica-harakteristik-firmennyh

Китайские светодиоды характеристики. Характеристики светодиода Cree XB-D

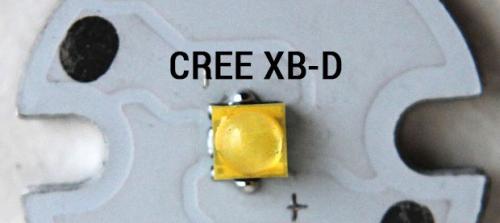

Китайские светодиоды характеристики. Характеристики светодиода Cree XB-D

Некоторую популярность сверхяркие светодиоды Cree XB-D получили благодаря китайским инженерам, которые спроектировали на их основе светодиодные лампы для авто.Сейчас они жестко заняли первенство среди лампочек для противотуманных фар (ПТФ) и для дневных ходовых огней (ДХО). До совершенства таким LED лампам далеко, потому что китайцы не решили главную проблему, перегрев светодиодов CREE. Как бы хороши они не были, но при перегреве они все равно интенсивно деградируют и теряют свою яркость. Зачастую, через небольшой период времени, они начинают мигать или резко теряют яркость из-за сильного нагрева.

Так же кроме оригинальных мощных светодиодов CREE XBD, китайские производители могут ставить и поддельные led диоды, похожие по габаритам и дизайну, но с абсолютно худшими характеристиками. Это выражается в большом количестве LED диодов, суммарная номинальная яркость которых выше яркости, указанной производителем.

  • 1. Основные характеристики
  • 2. Примеры китайских ламп
  • 3. Подробные характеристики CREE XB-D
  • 4. Итоги

Основные характеристики

Максимальный световой поток составляет до 136 Люмен на Ватт.

ПараметрCree XB-D, XBD
Номинальный световой поток, Люмен100-122
Максимальный световой поток, Люмен309
Мощность1 Вт
Рабочая температура, градусов-40 до + 85
Номинальный ток, мА350
Напряжение питания, при токе   350 мА2,9 вольт
Длина и ширина, мм2,45 x 2,45
Угол свечения, градусов115
Индекс цветопередачиот 80 до 90 Ra

Примеры китайских ламп

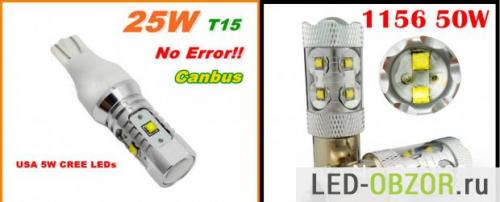

Китайские светодиоды характеристики. Характеристики светодиода Cree XB-D Пример китайских ламп на XBD

Китайская смекалка так же научилась придумывать для фирменных диодов высокую мощность, поэтому в китайских магазинах вы часто встречаете диодные лампы для габаритов на 25 Вт и даже 50 Ватт. Когда вместо номинальной мощности в 1 ватт, китаец пишет, что мощность 5 ватт. Он пользуется тем, что мало кто в этом разбирается и пытается ввести вас в заблуждение, и покупка светодиодного габарита получается наугад.

Подробные характеристики CREE XB-D

Итоги

Если вы оцениваете мощность диодной лампочки или фонарика на этом светодиоде, то сперва убедитесь в том, что это оригинальный диод. Если вы самостоятельно затрудняетесь это сделать, то попросите специалиста или меня.

Виды светодиодов. Виды и основные параметры светодиодов

На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер. В продаже имеется большое количество типов светодиодов, которые различаются между собой функциональным назначением, конструкцией, мощностью, цветом свечения и другими свойствами.

По назначению светодиоды разделяют на два вида – индикаторные и осветительные.

Индикаторные:

  • светодиоды SMD;
  • сверхъяркие Super Flux “Piranha”;
  • DIP светодиоды (Direct In-line Package);
  • Straw Hat («соломенная шляпа»).

Осветительные:

  • COB (Chip On Board) светодиоды;
  • SMD LED;
  • филаментные (Filament LED).

Индикаторные

Индикаторные светодиоды отличаются малой мощностью и умеренной яркостью свечения. Используются для цветовой индикации режимов работы различных приборов и оборудования, а также для подсветки дисплеев и приборных щитов. Разновидности индикаторных светодиодов:

  • DIP-светодиоды. Кристалл-излучатель находится в выводном корпусе, который чаще всего представляет собой выпуклую линзу. Минус – малый угол рассеивания излучения.
  • «Пиранья» – излучатель сверхвысокой яркости с четырьмя выводами, обеспечивающими его удобное крепление на плате. Востребован для подсветки приборов в автомобилях и в рекламных вывесках.
  • «Соломенная шляпа». Цилиндрический двухвыводный прибор со значительным углом рассеивания излучения и увеличенным диаметром линзы. Применяется в декоративных конструкциях и светосигналах тревоги.
  • SMD-светодиоды. Приборы сверхвысокой яркости располагаются в корпусах, рассчитанных на SMT-монтаж. В их маркировке указываются размеры в дюймах (их сотых долях) или в мм. На базе SMD-светодиодов изготавливаются светодиодные ленты.

Осветительные

Осветительные светодиоды встречаются в конструкции фонарей, фар, лент. Отличаются мощностью и яркостью свечения. Большинство осветительных приборов размещают в корпусах для SMT-монтажа. Изготавливаются в двух разновидностях белого цвета:

  • cool white – холодный;
  • warm white – теплый.

Осветительный SMD-светодиод представляет собой теплоотводящую подложку, на которой смонтирован излучающий кристалл, обработанный люминофорным составом.

Характеристики светодиодов 5 мм. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

ЦветДлина волныНапряжение
Инфракрасныйот 769 нмдо 1.9 В
Красный610-760 нмот 1.6 до 2.03 В
Оранжевый590-610 нмот 2.03 до 2.1 В
Желтый570-590 нмот 2.1 до 2.2 В
Зеленый500-570 нмот 2.2 до 3.5 В
Синий450-500 нмот 2.5 до 3.7 В
Фиолетовый400-450 нмот 2.8 до 4 В
УльтраФиолетовыйдо 400 нмот 3.1 до 4.4 В
Белыйширокий спектрот 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

  • малой – менее 0,5 ватт;
  • средней – 0,5-3 ватта;
  • большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

    SMD светодиоды характеристики. Отличия и сравнение LED SMD 3528, 2835, 5050

    Светодиод 2835 был выпущен позже, чем 3528 и 5050 , поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

    Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

    Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки.

    У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

    Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности.

    Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости  путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

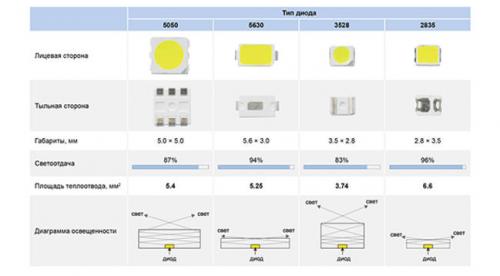

    Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

    SMD светодиоды характеристики. Отличия и сравнение LED SMD 3528, 2835, 5050

    Характеристики светодиода. Цветовая температура светодиодов


    Характеристики светодиода. Цветовая температура светодиодов Все диоды подразделяются по длине волны излучаемого света. Длина волны ( а следовательно и цвет ) зависит от материалов, используемых во время производства светодиодов. На 2015 год можно твердо утверждать о том, что мы можем получить абсолютное большинство цветов, не считая инфракрасного излучения и ультрафиолетового. Но нас все-таки интересуют диоды с белым свечением. Мы же собираемся делать устройства для освещения чего-либо? Более подробное описание о цветовых температурах и получении цветных диодов напишу позже.

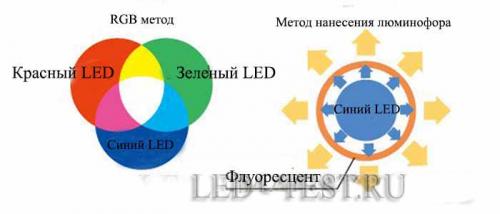

    Сильно не вдаваясь в дебри опишу, каким образом получают белый цвет. Так скажем, для «чайников»). Ни в коем случае не хотел никого обидеть).

    Первый способ — белый цвет получают нанесением желтого люминофора на синие светодиоды (иногда ультрафиолетовые). За счет люминофора происходит «чудесное преобразование» синего цвета в белый. В этом случае начальная мощность чипов уменьшается.

    Второй – получение белого за счет смешения красного, зеленого и синего цветов. В нашем случае при использовании RGB метода для белого используют излучения красного, синего и зеленого светодиодов. Характеристики светодиода. Цветовая температура светодиодов

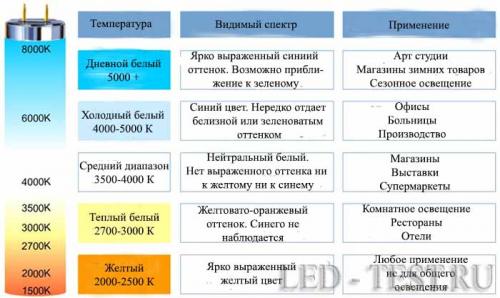

    Белые диоды разделяют на оттенки: теплые, нейтральные и холодные. Каждый из них имеет свою цветовую температуру: теплые — 2600-3700 К, нейтральные 3700-5000 К, 5000-10000 К. Ниже я приведу графическую картинку, в которой наглядно показано, какой цвет соответствует той или иной температуре.

    Опираясь на эту характеристику при выборе светодиодов мы можем получить первое представление того, КАК будет светить наш диод. На фото можно воочию увидеть какой цвет излучает каждый из оттенков.

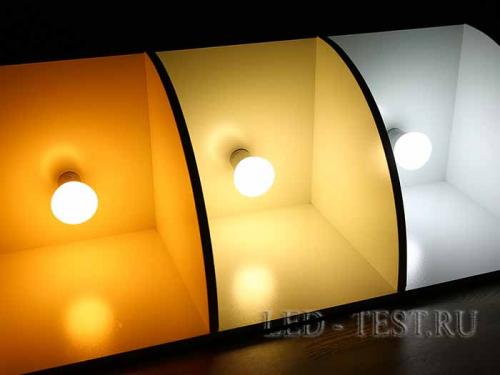

    Характеристики светодиода. Цветовая температура светодиодов

    Хочется сразу предупредить тех, кто любит (привык) к цвету ламп накаливания. Используя теплые оттенки белого (вспомнился фильм про 50 оттенков серого))) стоит быть готовым к тому, что эффективность диода будет пропорционально снижаться с увеличением теплоты. По-русски, чем желтее цвет, тем меньше эффективность при одинаковых мощностях светодиодов. Т.е. если Вы возьмете 3 светодиода одинаковой мощности но трех оттенков, то наибольшее количество света будет от холодного, и далее по убыванию – нейтральный и теплый белый.

    Такое утверждение справедливое. Я провел не один эксперимент, собрал не один источник света. И при одинаковых характеристиках светодиодов чипы с более холодными оттенками на много эффективнее. И не смотря на то, что в помещениях негласно принято устанавливать лампы с теплым светом, а на улицах более холодного цвета я весь свой дом «утыкал чисто белыми» источниками света. Эффективность больше и никакого дискомфорта. Поэтому, опережая вопрос: какого свечения лампы вы посоветуете в квартиру? Отвечу. Мое, сугубо личное мнение – только нейтрально белые.
