По негласно установленному стандарту (ни в одной нормативной документации он до сих пор нигде не прописан) розетки в жилых помещениях размещаются на высоте 30см от пола.

Правило

При этом запомните, все габаритные расстояния всегда указываются именно до ЦЕНТРА розетки или выключателя.

Правильно:

Неправильно:

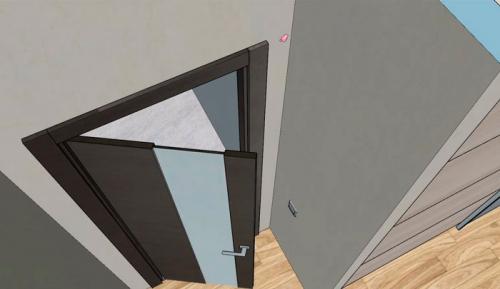

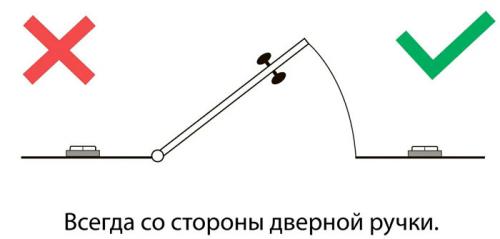

Выключатель ставится сразу при входе в комнату с той же стороны, что и дверная ручка.

Правило

Выключатели нельзя располагать по “советскому стандарту” на уровне плеча, мотивируя это тем, что якобы дети будут с ними постоянно играться.

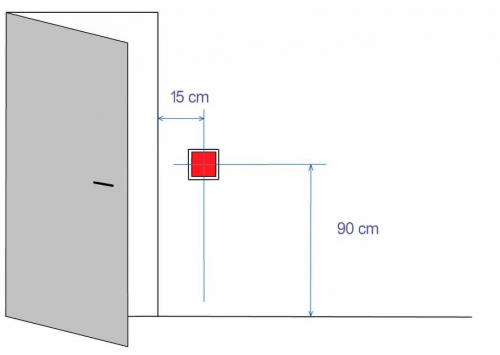

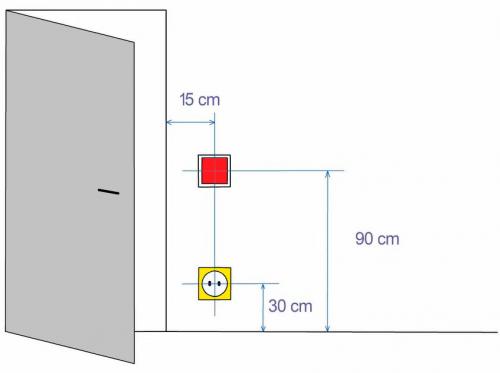

Нормативная высота установки выключателя света – 90см от ЧИСТОВОГО пола.

Никогда не соглашайтесь подтверждать у строителей данную высоту, стоя на ЧЕРНОВОМ полу.

При этом, если ВСЕ члены семьи высокого роста (от 180см и выше), выключатель допускается поднять на 5см.

Если НЕ все члены семьи “дяди Стёпы”, то нужно оставить стандарт в 90см. Потому что высоким людям гораздо легче чуть-чуть наклониться, нежели людям среднего роста чуть-чуть подогнуть кисть вверх.

Как правильно монтировать корпус выключателя – клавишей вверх или вниз?

Правило

В выключенном положении у выключателя должна выступать верхняя часть клавиши, а во включенном – нижняя.

Почему именно так, а не иначе? Потому что когда вы входите в комнату, вашей руке гораздо удобнее нажимать на выключатель чуть выше, а когда выходите, наоборот – придавливать его нижнюю часть.

Посмотрите на разницу положения рук при этом, и вы все поймете интуитивно.

Данное правило касается только обычных выключателей, и не применимо к проходным или перекидным .

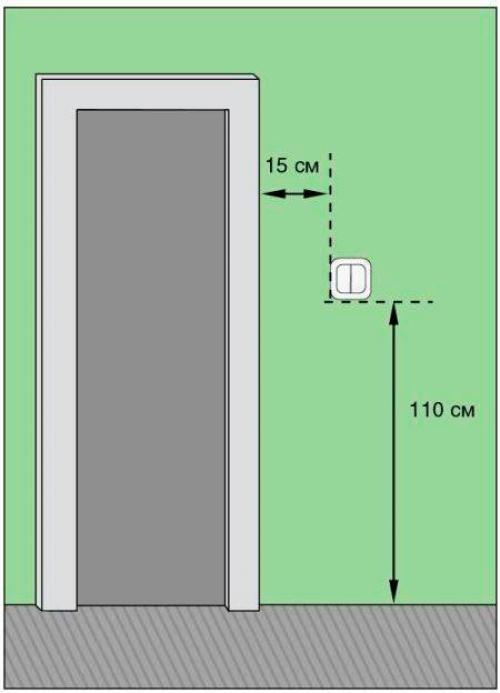

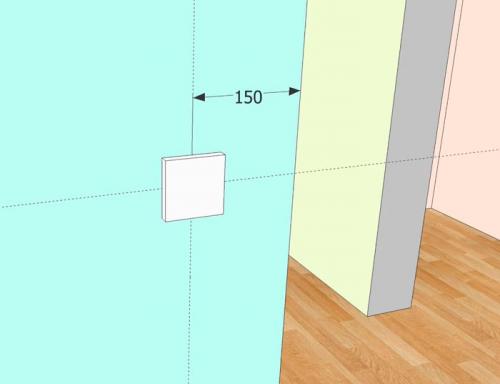

Чтобы обеспечить достаточное место для дверного наличника, выключатель отодвигают на расстояние 15см от чернового края дверного проема.

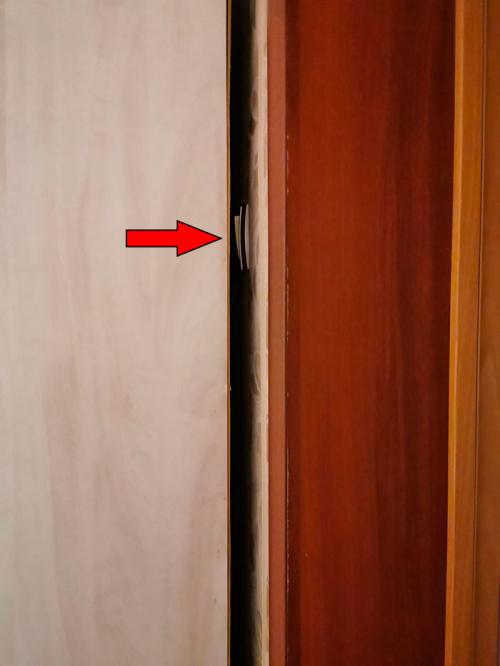

А вот так может выглядеть двойное “бинго” при монтаже без проекта и соблюдения расстояний (выключатель на высоте уровня плеч, да еще и за шкафом) ?

Если проем слишком узкий и между наличником и соседней стенкой практически нет места, выключатель располагают на соседней стене.

Сразу под выключателем можно запланировать розетку под пылесос (если у вас нет хорошего робота-пылесоса ).

Эта розетка должна быть соосна выключателю.

Правило

Если у вас в ряду будет стоять несколько выключателей, “пылесосная” розетка все равно должна оставаться соосной первому выключателю.

Никуда сдвигать ее не нужно.

Правило

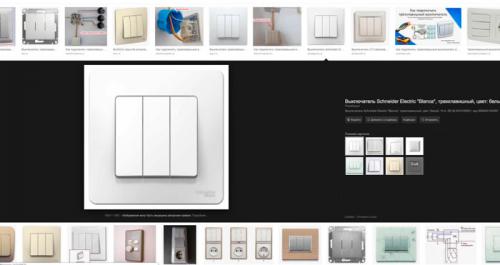

Два одноклавишных выключателя ВСЕГДА лучше одного двухклавишного.

И уж тем более три одноклавишных ГОРАЗДО лучше одного трехклавишного.

Кто хоть раз пытался попасть пальцами в эти узкие клавишки, и включал свет совсем не там, где хотел, сразу поймет, о чем речь.

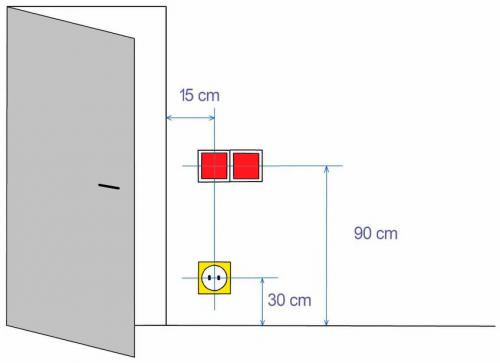

Вот вам в помощь разметочная сетка для монтажа сразу нескольких выключателей в ряд.

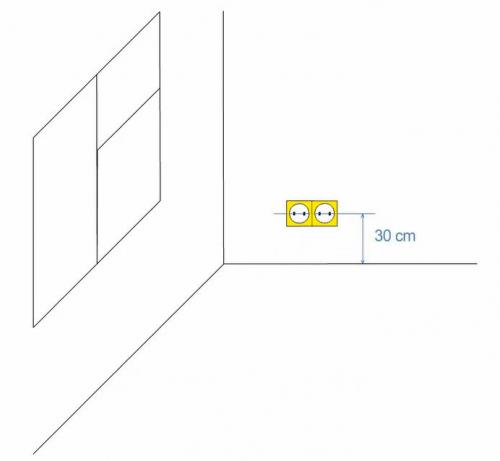

Также по углам комнаты рекомендуется ставить двойной блок розеток.

Даже если сегодня они вам не нужны, при появлении новых эл.приборов вы не будете ломать себе голову, куда же их подключить.

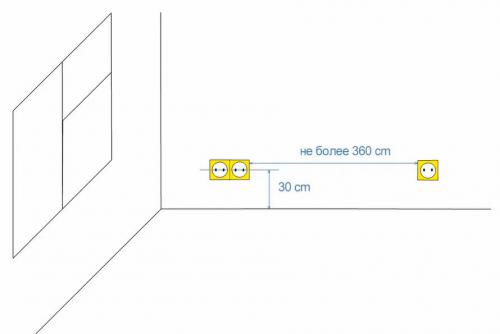

А еще в некоторых странах есть рекомендация размещать все розетки вдоль длинных стен с шагом не более 360см.

Это требование позволяет на 100% избавиться в доме от любых удлинителей и переносок .

Связанные вопросы и ответы:

Что такое выключатель с рамкой стандартный

Основные о шибки при выборе розеток и выключателей.

Основной акцент при ремонте квартиры всегда уделяют техническим аспектам монтажа электроточек и электропроводки, при этом считая вопросы выбора и закупки чистовой электрики не особо важными.

Казалось бы, что тут такого? Определился с фирмой производителем Schneider Electric, ABB или Legrand, поехал в магазин, да купил необходимое по проекту количество розеток и выключателей.

Однако не все в этом деле так просто, как кажется. Поэтому давайте рассмотрим как нужно закупать электрику для своего дома и подготовим вас к правильному походу в магазин.

Основной акцент при этом сделаем вовсе не на технической стороне (качество контактов, конструктивные отличия). Об этом читайте в отдельной статье по ссылке ниже.

Также не будем вас агитировать за ту или иную марку и производителя. Топ рейтингов можно легко найти в интернете, и как показывает практика, все здесь довольно индивидуально.

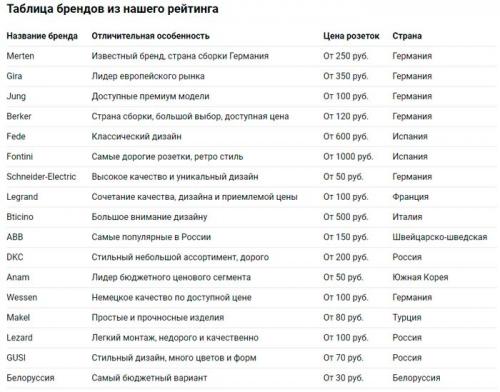

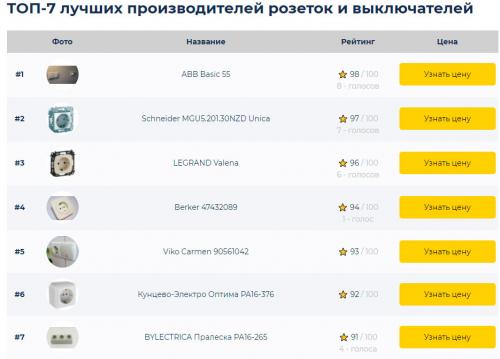

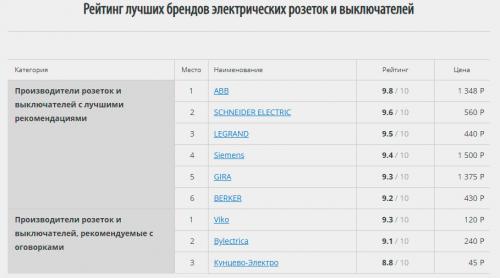

Места в рейтингах меняются от опроса к опросу, от сайта к сайту. Вот примеры.

Рейтинг №1Рейтинг №2Рейтинг №3Рейтинг №4

Поговорим о неочевидных моментах, касающихся всех марок, коллекций и производителей, про которые многие первоначально даже и не задумываются.

Когда покупать чистовую электрику?
Ошибка №1
Чистовую электрику нельзя покупать заранее.

Это в былые времена хорошую продукцию привозили редкими партиями из Европы, после чего ее тут же расхватывали с полок. А заказ зачастую приходилось ждать несколько месяцев.

Сегодня торговые сети и магазины весь ассортимент держат в наличии у себя на складах. Приходите, выбираете, покупаете и уходите.

В какие же сроки нужно покупать розетки и выключатели?

Главное правило – покупайте за неделю, а лучше две до установки .

Вы можете пройтись по магазинам и раньше, определившись с ценами и ассортиментом. Но реально за покупками следует идти на этапе поклейки обоев и укладывания чистового пола.

Основная проблема раннего закупа – изменение количества электроточек. В процессе ремонта практически всегда происходят отклонения и корректировка проекта.

При этом количество розеток и выключателей никогда не уменьшается, а наоборот, увеличивается. Их всегда добавляют.

А вот когда уже поклеены обои, изменить что-то вряд ли получится. Поэтому на данном этапе ошибиться будет проблематично.

Включить звук

Выбор серии и коллекции

При этом не путайте непосредственно покупку электрики с выбором коллекции и производителя.

Ошибка №2
Нельзя выбирать серию фурнитуры на этапе уже смонтированных монтажных коробок.

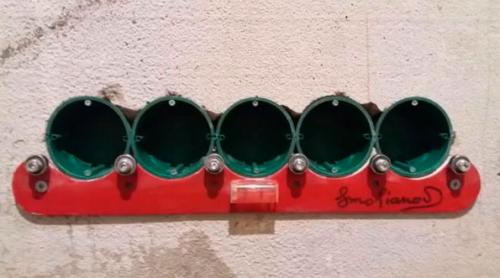

Допустим, строители согласно проекта подготовили в стене блок из 5 подрозетников.

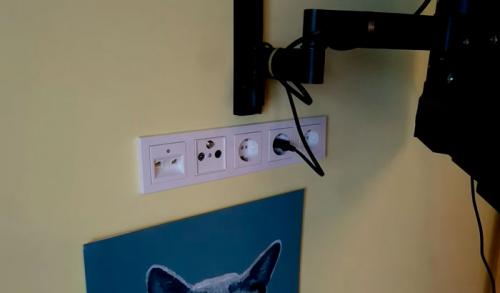

Такая картина чаще всего наблюдается возле телевизора.

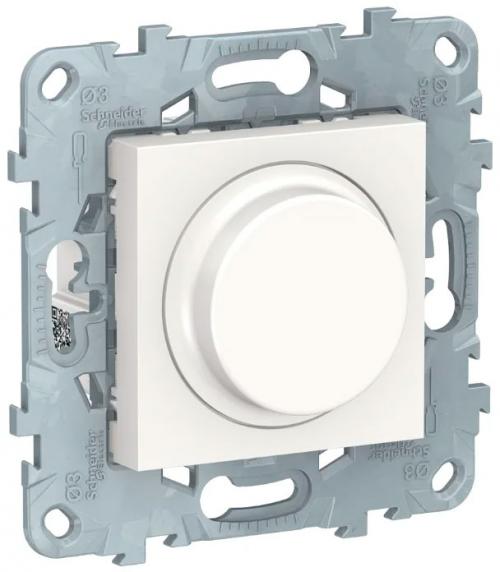

На это место вы запланировали установить серию Unica New Pure. Как собственно, и на других стенах комнаты.

Едите в магазин, смотрите спецификацию, и только там узнаете, что максимальное количество постов в данной серии – всего 4шт. Рамка с пятью постами есть в других сериях — Merten или Unica Studio, но не в этой.

Вот и получается, что вам в экстренном порядке придется менять всё на другую коллекцию. То же самое относится и к выключателям.

Перекрестная модель, которая позволяет управлять освещением из трех и более точек, есть не в каждой серии. Проходной диммер от Шнайдер присутствует в коллекции Unica New и

И таких нюансов у разных производителей множество. Всех этих проблем следует избегать изначально, грамотно продумывая каждую электроточку, и сверяясь со спецификациями по каталогам.

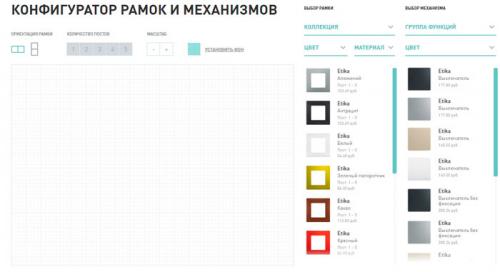

У многих ведущих производителей есть специальные программы конфигураторы, которые здорово помогают в этом деле.

Вот такой, например, как у Legrand Сюда

Стандарты

У нас распространены два основных стандарта в розетках и выключателях:

Не покупайте вычурные модели со всякими завиточками, цветочками и т.п.
Электрика – это вовсе не то, к чему следует привлекать внимание. Ее нужно визуально прятать.

Фурнитуру «под дерево» не желательно использовать на деревянных панелях.

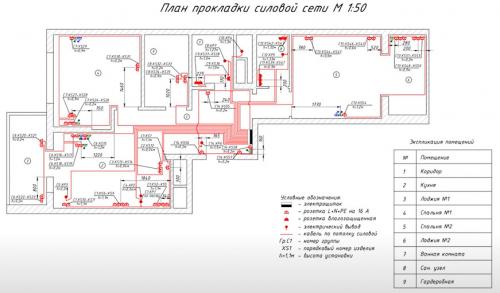

Берешь проект и считаешь необходимое количество.

Стоит ли исходя из этого рассчитывать отдельное количество розеток с заземлением и без него?

Обычная розетка для мощной нагрузки не подходит.Здесь применяются совершенно другие разновидности вот такого типа на токи до 32А.Поэтому перед походом в магазин сразу вспоминайте все эл.приборы в доме мощностью более 3,5кВт.

Не записывайте все розетки и выключатели в одну кучу.

Обычно заказчик в уме прикидывает стоимость только самих розеток, а когда сталкивается с ценой рамки под них, неприятно удивляется существенному увеличению бюджета.

А есть модели, где рамку можно разместить только горизонтально.

Какие размеры выключателей с рамкой стандартный существуют

»»» Статья детально

При планировании ремонта в квартире или доме мы должны обращать внимание на все детали, включить в перечень покупок, кроме отделочных материалов и инструментов, различные аксессуары. К примеру, чтобы система электроснабжения выглядела законченной, необходимо, помимо проводки, выключателей и розеток, использовать качественные рамки под них. Рамки Legrand Mosaic решают сразу две задачи: это улучшение внешнего вида блоков розеток и выключателей, а также надёжная защита внутренней конструкции, всех её деталей и элементов.

Как выбирать

Выбор рамок для выключателей и розеток производится, исходя из двух основных критериев:

• Первый, это необходимый размер рамки;
• Дизайн рамки и форма, сколько нужно постов.

Современный рынок предлагает огромное количество различного вида рамок, различающихся дизайном, функциональностью. Некоторые модели могут объединять в себе до полудюжины различных приспособлений. Остальные особенности определяются в основном стилем комнаты, предпочтениями владельца жилища.

Виды рамок

Наиболее широко в магазинах представлены классические прямоугольные рамки, также достаточно круглых моделей. Для придания стенам и выключателям с розетками особенного внешнего вида можно выбрать модели, которые стилизованы под различных животных и птиц. Обычно для изготовления рамок используется пластик, он наиболее доступный по цене, также из него можно делать самые разнообразные формы. Пластиковые рамки имеют большой выбор цветов, фактуры, они могут имитировать натуральное дерево, металл, камень.

Также довольно популярными в последнее время становятся рамки из современных материалов: стекла, металла (в основном алюминий, латунь, а также бронза). В современные стили дизайна квартир такие модели вписываются идеально. Некоторые модели могут похвастать большим функционалом, к примеру, подсветкой, выполненной из светодиодных элементов. Также есть модели, оснащённые различными датчиками, таймерами.

При выборе рамки следует обращать внимание на способ крепления. Если розетка находится высоко, то можно приобрести скрытую модель, которая не будет выделяться из общего фона. Главное, чтобы каждая рамка был подобрана под стиль материала, которым отделаны стены, также, чтобы они гармонировали с самими выключателями и розетками. Для монтажа всего оборудования лучше пригласить специалиста, поскольку любая ошибка может привести к выходу из строя не только розеток и выключателей, но и той бытовой техники, которая будет подключаться к ним.

Как определить, какой размер выключателя с рамкой стандартный нужно выбрать для своего дома

Существует несколько разновидностей электрических аксессуаров, которые предназначены для похожих целей, но все же различаются между собой. Аппаратура имеет разный способ переключения, внешний вид, сборку и назначение. Управлять можно не только светом – в современной технике предусмотрены устройства, которые регулируют уровень обогрева теплого пола. Принцип работы электроизделия бывает разным: механическим, автоматизированным, сенсорным. Некоторые из них реагируют на свет или движения, другие работают по заранее установленным режимам.

Разновидности электрофурнитуры для включения, выключения и переключения электрической цепи:

Кнопочные;

Клавишные;

Поворотные;

Проходные;

Сенсорные;

Дистанционные;

Все перечисленные виды обладают особенностями, от которых зависит дальнейшее использование. Переключатели и выключатели, которые имеют клавиши, работают при помощи нажатия и возвращения клавишной конструкции. При смене положения происходит замыкание или разрыв электросети. Схожая система работы у кнопочных механизмов. Поворотные элементы переключения предназначены для наружного монтажа, обязательно при открытой проводке. Проходные приборы аналогичны обычным переключателям, однако они способны регулировать электрическую цепь с нескольких мест. Диммеры также являются регуляторами электрической цепи. С их помощью можно управлять современной аппаратурой: теплым полом, лампами накаливания, осветительными приборами. Сенсорные, дистанционные и изделия датчиком движения работают по похожему принципу: максимальная автоматизация процесса управления освещением или уровнем тепла.

Как определить, какой размер выключателя с рамкой стандартный нужно выбрать для своего дома

При выборе выключателя с рамкой для своего дома важно учитывать несколько факторов, чтобы определить стандартный размер, который подойдет для вашей электрической системы. Вот несколько шагов, которые помогут вам сделать правильный выбор:

1. Определите тип выключателя

Существует несколько типов выключателей, таких как клавишные, кнопочные, поворотные и проходные. Каждый тип имеет свои размеры и особенности, поэтому важно определить, какой тип выключателя вам нужен.

2. Измерьте размеры выключателя

Измерьте размеры выключателя, который вы хотите заменить или установить. Обычно размеры выключателя указываются в миллиметрах или дюймах. Обратите внимание на высоту, ширину и глубину выключателя.

3. Проверьте стандартные размеры

Стандартные размеры выключателей с рамкой обычно следующие:

• Высота: 80-100 мм
• Ширина: 80-100 мм
• Глубина: 30-50 мм

Однако размеры могут варьироваться в зависимости от производителя и типа выключателя.

4. Учитывайте размеры рамки

Рамка выключателя также имеет свои размеры, которые необходимо учитывать. Обычно рамка имеет размеры, которые на 10-20 мм больше размеров выключателя.

5. Проверьте совместимость с электрической системой

Перед покупкой выключателя с рамкой важно проверить совместимость с вашей электрической системой. Убедитесь, что выключатель соответствует типу электрической системы и имеет необходимые характеристики.

Следуя этим шагам, вы сможете определить стандартный размер выключателя с рамкой, который подойдет для вашего дома.

Какие материалы используются для изготовления рамки выключателя стандартного размера

Для начала нам нужно взять плоскую отвертку и аккуратно вскрыть клавишу выключателя. Откручиваем винты, которые расположены на крышке — корпус, отсоединяем корпус от механизма.

Рассмотрим как правильно подключить выключатель, используем механизм. У нас есть фаза L, куда приходит напряжение, другой отходящий на люстру.

На выключателе не всегда указано, что и куда подводится, но обязательно посмотрите на заднюю стенку механизма, возможно там изображены цифры 1 — это приходящая фаза L и 3, это отходящий на светильник. Иногда изображают в вариантах, где буква L это приходящая фаза, а вот цифра один может сменяться на стрелку, это отходящая фаза.

Делаем зачистку провода на 1 см, вставляем в правильный по маркировке контакт приходящую фазу, затягиваем ее контактный винт и проверяем, как хорошо зафиксировался провод в механизме. Провод должен быть затянут крепко, но не перестарайтесь, это может повредить выключатель и впоследствии прибор может быть не пригоден.

Если же Вы не затянули провод, впоследствии при нажатии на клавишу контакт может отсутствовать или подгорать. С отходящим проводом мы проделываем такую же операцию, в соответствии с маркировкой на выключателе.

Мы подключили одноклавишный выключатель, справа и слева механизма есть ушки, с помощью которых выключатель фиксируется в отверстии, ослабляем ушки, устанавливаем выключатель в отверстие и затягиваем поочередно, закрутили немного одну сторону, перешли к другой, позже снова вернулись к первой. Проверяем надежность крепления, выключатель должен стоять крепко в стене.

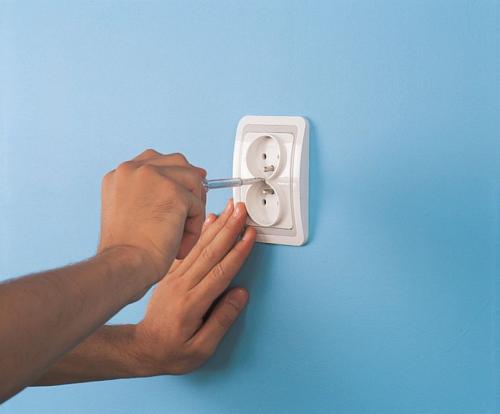

Теперь устанавливаем защитную рамку. Монтаж выключателя заканчиваем установкой клавиши, не забываем смотреть на совмещение пазов клавиши и подвижной части механизма

На этом монтаж одноклавишного выключателя такого типа закончен.

Какие типы выключателей с рамкой стандартного размера существуют

Примеры для разных помещений:

Ванная комната обычно состоит из трех отдельных зон: 0, 1 и 2. Зона 0 — самая критическая зона, расположенная возле ванны, душевой кабинки и раковины, которые постоянно подвергаются воздействию влаги. Здесь допускается установка 12-вольтовых розеток. В зоне 1 размещается водонагреватель, а в зоне 2 — зона подключения бойлера, осветительные приборы и вытяжка которые находятся дальше всего от непосредственных источников воды. Для надлежащей защиты от влаги необходимо выбирать розетки и выключатели с высоким уровнем защиты. Кроме того, рекомендуется установить двойные влагозащищенные розетки на высоте 0,9 м для подключения стиральных машин или других приборов.

Для кухни точных требования к расположению розеток нет, поэтому рекомендуют исходить из особенностей данного помещения. Высота расположения розеток и выключателей должна быть не менее 60 см от пола и 60 см от источников воды.

При установке газовой плиты или духовки расстояние до розеток должно быть не менее 50 см.

При установке электрооборудования на кухне необходимо оценить расположение коммуникаций, планировать отдельные линии для мощных приборов, посудомоечных и стиральных машин, разместить розетки в местах, где ими удобно пользоваться и где они подходят для того, что вам нужно, над столешницей, иногда вблизи источников воды.

Кухня делится на три уровня размещении электрики.

Нижний уровень требует, чтобы розетки находились на расстоянии не менее 15 см от пола, для приборов, которые не используются постоянно (например, холодильники).

Второй уровень — 1–1,3 м, который подходит для приборов на столе (миксеры, микроволновые печи и т. д.) и варьируется в зависимости от высоты столешниц или другой мебели.

Наконец, на высоте 2–2,6 м от пола находятся розетки для освещения, вытяжки и т. д., которые обычно скрыты за шкафами/полками и для доступа к ним требуется стул.

Установка точек электросети в спальнях и гостиных не имеет особых ограничений, так как эти помещения, как правило, не имеют контакта с газопроводами или высокой влажностью, однако вот некоторые рекомендации относительно расположения:

нормальная высота от пола для размещения розеток — 70 см

вспомогательные розетки возле столов могут быть установлены на высоте 0,3 м от земли, образуя блок из двух-трех розеток

за телевизорами или другими приборами розетки располагаются на высоте 1,3 м от уровня пола, и здесь могут быть встроены дополнительные интернет-розетки.

Выключатели должны быть установлены у каждого входа в комнату на расстоянии 1 м от дверной ручки.

Включение точек электрических соединений в коридорах квартир и частных домов остается на усмотрение домовладельцев, которые могут по желанию предусмотреть одну или две точки для подключения пылесосов или телефонов.

Как правильно установить выключатель с рамкой стандартного размера

Выключатели являются неотъемлемой частью электрической системы любого дома или офиса. Они позволяют нам управлять подачей электроэнергии в определенном помещении, регулировать освещение или включать и выключать различные электрические устройства.

Однако, приобретая выключатели, мы не всегда задумываемся о такой детали как размер рамки. Но именно от него зависит внешний вид и эргономичность установленных выключателей. Стандартный размер рамки может варьироваться в зависимости от производителя и страны, поэтому важно знать несколько правил и установленных стандартов для того, чтобы выбрать подходящую рамку.

Согласно Европейскому стандарту IEC 60670, наиболее распространенные размеры рамок для выключателей составляют 45х45 мм и 55х55 мм. Они являются универсальными и подходят для большинства типов выключателей, включая кнопочные, роликовые, переключатели и др.

Для экономии места и согласованного внешнего вида можно выбрать комбинированные рамки, которые позволяют установить несколько выключателей в одной рамке. Такие рамки часто имеют размеры 45х45 мм и подходят для монтажа разнообразных комбинаций выключателей и розеток.

Использование стандартных размеров рамок для выключателей облегчает их установку и обеспечивает единый внешний внешний вид в помещении. Кроме того, это позволяет производителям предлагать больший выбор дизайна и функциональности для своих продуктов, соответствующих стандартам безопасности и надежности.

Определение и назначение

Основное назначение рамки для выключателей — обеспечение безопасности и эстетичности электроустановки. Она защищает выключатель или розетку от механических повреждений, предотвращает возможность случайного прикосновения к токоведущим частям и создает законченный и аккуратный вид окружающей среды.

Области применения

Выключатели с рамкой стандартного размера применяются в широком спектре сфер:

• Жилые помещения: квартиры, дома, коттеджи.
• Офисы: офисные здания, рабочие кабинеты.
• Общественные помещения: магазины, рестораны, гостиницы.
• Промышленные объекты: фабрики, склады, производственные цеха.
• Образовательные учреждения: школы, колледжи, университеты.
• Медицинские учреждения: больницы, клиники, лаборатории.

Стандартный размер рамки для выключателей позволяет использовать их в любом помещении, обеспечивая надежную и безопасную работу электроустановок.

Выбор размера рамки

При выборе стандартного размера рамки для выключателей следует учитывать несколько факторов:

1. Размеры отверстия: самое важное условие при выборе размера рамки — соответствие размерам отверстия, в которое будет устанавливаться выключатель. Точные размеры можно узнать с помощью измерительной линейки или специального инструмента.
2. Внешний вид: размер рамки также влияет на внешний вид оконечного устройства. Выбор размера рамки должен гармонировать с дизайном комнаты и стилем интерьера.
3. Количество элементов: стандартные рамки для выключателей могут быть одинарными, двойными или тройными. При выборе размера рамки следует учесть количество элементов, которые нужно установить.
4. Совместимость: необходимо убедиться, что выбранная рамка совместима с выбранными элементами — выключателями или розетками. При покупке рамки необходимо обратить внимание на указания производителя по совместимости.

Важно выбирать стандартный размер рамки для выключателей с учетом всех вышеперечисленных факторов, чтобы гарантировать правильную и безопасную установку электроустройства.

Спецификации и требования

Для выбора стандартного размера рамки для выключателей необходимо учитывать ряд спецификаций и требований, установленных отраслевыми стандартами и нормативными документами.

• Размеры рамок. Рамки для выключателей могут иметь различные стандартные размеры, такие как 1-местные, 2-местные и 3-местные. Выбор размера должен соответствовать требованиям и эстетическим предпочтениям.
• Монтажные отверстия. Размер монтажных отверстий в стене или поверхности, где будет установлена рамка, также является важным фактором при выборе стандартного размера рамки.
• Материал и дизайн. В зависимости от требований и предпочтений, рамки для выключателей могут быть изготовлены из различных материалов, таких как пластик, металл или стекло. Также доступны различные дизайнерские варианты, которые позволяют интегрировать рамки в интерьер помещения.
• Электробезопасность. Соблюдение электробезопасности, включая соответствие требованиям по номинальному напряжению и току, является обязательным при выборе и установке выключателей. Поэтому необходимо выбирать стандартные размеры рамки, которые соответствуют требованиям электробезопасности.
