Ток потребления светодиода. Схема подключения светодиода к сети 220В

Ток потребления светодиода. Схема подключения светодиода к сети 220В

В зависимости от используемого источника питания, различают два вида схем подключения светодиодов к 220В. В одном из случаев используется драйвер с ограниченным током, во втором – специальный блок питания, стабилизирующий напряжение. Первый вариант учитывает использование специального источника с определенной силой тока. Резистор в данной схеме не требуется, а количество подключаемых светодиодов ограничивается мощностью драйвера.

Для обозначения светодиодов на схеме используются пиктограммы двух видов. Над каждым схематическим их изображением находятся две небольшие параллельные стрелочки, направленные вверх. Они символизируют яркое свечение LED-прибора. Перед тем как подключить светодиод к 220В используя блок питания, необходимо в схему включить резистор. Если это условие не выполнить, это приведет к тому, что рабочий ресурс светодиода существенно сократится или он попросту выйдет из строя.
Схема подключения светодиодов к сети 220В с использованием гасящего конденсатора С1

Если при подключении использовать блок питания, то стабильным в схеме будет лишь напряжение. Учитывая незначительное внутреннее сопротивление LED-прибора, включение его без ограничителя тока приведет к сгоранию прибора. Именно поэтому в схему включения светодиода вводят соответствующий резистор. Следует отметить, что резисторы бывают с разным номиналом, поэтому их следует правильно рассчитывать.

Полезный совет! Негативным моментом схем включения светодиода в сеть 220 Вольт с использованием резистора становится рассеивание большой мощности, когда требуется подключить нагрузку с повышенным потреблением тока. В этом случае резистор заменяют гасящим конденсатором.

Потребление светодиода в амперах. Рассмотрим типы светодиодов

Чтобы рассчитать, какой ток или сколько ампер будет потреблять диодная лента, необходимо в первую очередь знать тип ее чипа. На сегодняшний день чипы различаются по мощности. Рассмотрим наиболее популярные модели чипов:

• 3528. Это самая первая продукция, появившаяся на рынке. Они не такие мощные, как более поздние модели, но при этом экономные;

Диодный чип 3528

• 5050. Это чипы уже нового поколения. Для них характерна большая мощность. Лента содержит в своем составе меньше светодиодов в одном метре.

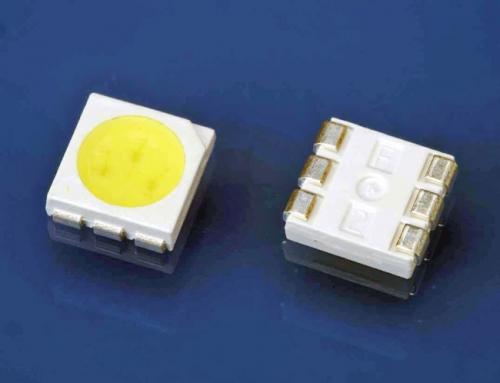

Диодный чип 5050

Какой ток будет потреблять led-лента зависит в первую очередь не столько от вида чипа, сколько от плотности расположения светодиодов на изделии на 1 м ее длины. Для того чтобы выяснить, сколько диодов расположено в 1 м нужно знать тип чипа, марку led, а также иметь под рукой следующую таблицу. Данные приведены для изделий на 12 вольт.

Обратите внимание! Количество потребляемого тока для 1 м продукции должно быть указано в сопроводительной ее документации. Но если ее нет, можно воспользоваться нижеприведенной таблицей или разыскать более расширенный вариант, где учитывают и редко встречаемые модели.

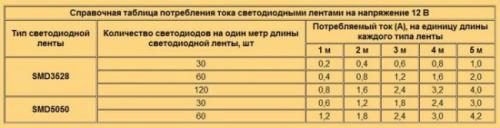

Количество диодов в одном метре

Как видим из таблицы, в 1 м изделия с чипом 3528 могут быть размещено 30, 60 или 90, и 120 диодов. Встречаются даже модели на 12 вольт, где в установлены 240 штук светодиодов. Наиболее часто встречаются изделия 3528 на 12 вольт с 60 диодами в одном метре длины.
Диодная лента с чипами 5050 имеет четыре разновидности, которые делятся в зависимости от количества светодиодов в 1 м. В таблице приведены значения того, какой ток будет потреблять осветительное изделие при размещении в 1 м 30 или 60 диодов. Такие осветительные приборы применяются для подсветки домашних помещению Но есть еще модели, имеющие в 1 м 72 и 120 штук. С их помощью подсвечивают витрины магазинов, рекламные щиты и здания.

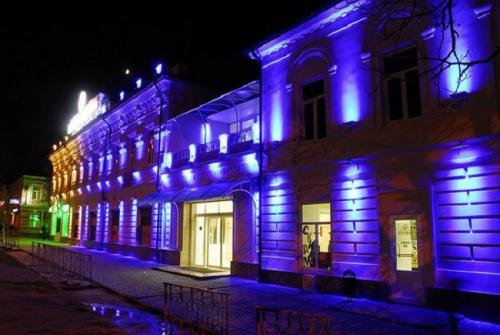

Наружная подсветка зданий

Кроме этого в таблице приведен такой важный параметр, как потребляемый ток (ампер) для различной длины (1,2,3,4 и 5 метров). Для приборов с длиной в 5 м данный показатель составит один ампер. Это таблицей очень удобно пользоваться, когда подсветка имеет точное количество метров (например, 4 или 5 метров). В таком случае расчет такого параметра, как потребляемый ток будет достаточно простым.

Допустимый ток светодиода. Диод

Диод – это электронный компонент, обладающий односторонней проводимостью.
Идеальный диод является проводником в одном направлении и изолятором - в другом направлении.

Основные характеристики диода

Максимально допустимый прямой ток и максимально допустимое напряжение – это такие значения тока и напряжения, которые диод может выдержать в течение длительного времени. Если превысить ток и/или напряжение, приложенные к диоду, он может выйти из строя.

В наборы Мастер Кит входят два типа диодов:
- диод малой мощности 1N4148. Максимально допустимый ток через этот диод составляет 0,15А, напряжение – до 75В
- диод средней мощности типа 1N4001…1N4007. Максимально допустимый ток через этот диод составляет 1А, напряжение (в зависимости от последней цифры) – от 50 до 1000В.

Взаимозаменяемость диодов

Если под рукой нет нужного диода, его можно заменить аналогичным. Конечно, нужно следить за тем, чтобы предельно допустимые ток и напряжения нового диода были выше таковых параметров схемы. Кроме того, новый диод должен иметь такой же или похожий тип корпуса (иначе диод может физически не поместиться на печатную плату).

Например, в схеме рекомендуется установить диод типа 1N4005. Его параметры: максимально допустимый ток – 1А, максимально допустимое обратное напряжение – 600В. Допустим, у вас нет диода 1N4005, но есть диод 1N4001 в таком же типе корпуса с параметрами, соответственно, 1А/50В. Но если в вашей схеме рабочие напряжения не превышают 12В, вы смело можете произвести замену рекомендованного диода 1N4005 на 1N4001.
Такая же ситуация бывает и на складе Мастер Кит, когда мы производим замену временно отсутствующего компонента на аналогичный.



Установка диода на печатную плату

Диод имеет полярность, то есть должен устанавливаться на печатную плату строго в определённом положении. Если установить диод неправильно, он не только не заработает, но и может выйти из строя.

На диоде обязательно имеется маркировка полярности. В диодах, входящих в набор Мастер Кит, полосой на корпусе маркируется вывод катода.

На печатной плате также имеется маркировка полярности диода – полоса. При установке диода на плату нужно совмещать «ключи»: полосу на компоненте и на печатной плате.

Как узнать ток потребления светодиода. Как определить напряжение светодиода

Самый очевидный метод определения напряжения полупроводникового прибора – это использовать регулируемый источник питания. Если блок питания регулируется с нуля и при этом возможен контроль тока (а еще лучше – его ограничение), то больше ничего не нужно.

Надо подключить LED к источнику, строго соблюдая полярность. Дальше надо плавно поднимать напряжение (до 3..3,5 В). При определенном напряжении светодиод вспыхнет в полную силу. Этот уровень будет примерно соответствовать рабочему току, который можно считать по амперметру. Если у прибора нет встроенного амперметра, то крайне желательно контролировать ток по внешнему прибору.

Проверка светодиода с помощью регулируемого источника питания.

Такой метод применим к приборам оптического диапазона. Свечение УФ- и ИК-светодиодов не видно человеческим зрением, но в последнем случае можно наблюдать за включением LED через камеру смартфона. Таким методом можно отследить появление инфракрасного излучения.

Свечение ИК-светодиода не видно невооруженным глазом, но наблюдается через камеру смартфона.

Если регулируемого источника нет, можно взять обычный блок питания с фиксированным выходом, заведомо превышающим предполагаемое напряжение светодиода. Или даже батарейку на 9 В, но в этом случае можно будет проверить только светодиод небольшой мощности. К светоизлучающему элементу надо последовательно припаять резистор так, чтобы ток в цепи не превысил верхний предел. Если предполагается, что LED маломощный и работает при токе не более 20 мА, то для источника с выходным напряжением 12 В резистор должен быть около 500 Ом. Если используется мощный осветительный прибор (например, типоразмера 5730) с током 150 мА (батарейка такой ток обеспечит не всегда), то резистор должен быть около 10 Ом. Надо подключить цепочку к источнику постоянного напряжения, убедиться в зажигании LED и замерить падение напряжения на нем.

Светодиод с припаянным резистором.

Существуют и альтернативные способы узнать, на сколько вольт рассчитан светодиод.

Мультиметром

Правильная полярность подключения LED к тестеру.

У некоторых мультиметров напряжение, подаваемое на клеммы в режиме тестирования диодов, достаточно велико для зажигания LED. Такой измерительный прибор можно использовать для определения рабочего напряжения светодиода, одновременно проверяя цоколевку полупроводникового элемента. При верном подключении p-n переход начнет светиться, а тестер покажет какое-то сопротивление (зависит от типа LED). Проблема этого метода в том, что для замера фактического значения Uрабочего на выводах светодиода потребуется второй мультиметр. И другой момент: измерительного напряжения мультиметра вряд ли будет достаточно для вывода светодиода в рабочую точку по току. Визуально это заметно по недостаточно яркому свечению, а для замеров это будет означать, что светодиод не вышел на линейную часть ВАХ и фактическое значение рабочего напряжения будет выше.

Мощность светодиодов таблица. Что такое светодиод — подробное описание характеристик и типов

Светодиоды присутствуют везде: в домах, автомобилях, телефонах. С их помощью обеспечивается яркая подсветка экранов гаджетов, выпускаются экономичные источники освещения. Сейчас это незаменимые источники света. Рассмотрим устройство и технические характеристики основных видов светодиодов.

Что такое светодиод

Светодиод (от английского Light Emitting Diode, или LED) – это твердотельный электрический источник искусственного света, изготовленный из полупроводниковых материалов p- и n- проводимости. Используя несколько технологий – напыление через маски, травление, эпитаксиальное осаждение и пр., получают p-n переход.

В полупроводниковом материале p-типа носителями тока являются «дырки» – атомы кристалла полупроводника, у которых легированием специальными металлами создают нехватку электронов. В n-материалах носителями являются избыточные электроны в кристалле.

«Дырка» фактически неподвижна. Она имеет положительный заряд, равный заряду электрона. Электрон, «перескакивая» с внешней орбиты одного атома на внешнюю орбиту соседнего, передвигает в обратном направлении «дырку».

Принцип работы или что светится в светодиоде

Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда — «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.

Схема работы светодиода.

Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».

Энергия высвобождается в виде квантов света . Они эмитируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.

Схема получения света в p-n-переходе.

Напряжение для питания перехода прикладывается «+» – к аноду диода, а «-» – к катоду.

Конструкция

Устройство светодиода в вертикальном разрезе.

Сиреневым цветом изображена теплоотводящая подложка. Серыми трапециями – сечения светоотражающего рефлектора-отражателя кольцевой конфигурации из алюминия. В центре голубой – чип-кристалл светодиода с подключенными золотыми или серебряными проволочками, подпаянными к выводам анода и катода.

Виды светодиодов

Светодиоды – устройства довольно «молодые». Их окончательная классификация еще не сложилась. Поэтому многие известные производители используют собственные системы подразделения.

По одной из них светодиоды по назначению группируют так:

1. Индикаторные.
2. Осветительные.

Индикаторные в своей группе делятся на следующие виды.

DIP-диоды

Аббревиатура получена от Dual In-line Package или «двойное размещение в линию». Обычно корпусы – цилиндры, но есть и параллелепипеды. На нижнем торце проволочные аксиальные выводы, параллельные основной оси симметрии корпуса. Вывод катода меньшей длины, чем анода.

Вид ДИП-светодиода над печатной платой, видна пайка в металлизованные отверстия.

Деление на типы – по диаметру корпуса и линзе на верхнем торце. Диаметры от 2-3 до 20 мм и более. Цвет свечения – любой, белых оттенков несколько.

Один из типов – мигающий 2-мя цветами, имеет 3 вывода.

Straw Hat

Дословный перевод – соломенная шляпа или брыль. Применяя к светодиодам – корпус похож на шляпу с округлым верхом.

Вариант ДИП-светодиода под названием Straw Hat или «соломенная шляпа».

Видны выводы разной длины, короткий – катод. Видны и ограничители высоты установки. Под линзой – кристалл с желтым люминофором.

Super Flux “Piranha”

Прямой перевод – сверхпоток. Piranha – перевод на русский язык – пиранья. Название светодиод получил из-за особенностей металлических выводов в виде узких полосок. Для упрощения установки в отверстия печатной платы у концов выводов при штамповке срезали углы. Так получились острые «зубы» хищной рыбы.

На выводе отштампованы «плечики» – ограничители, задающие высоту корпуса над платой. Так открыли корпус для охлаждения воздухом снизу. Кристаллы для пассивного охлаждения разместили на верхних торцах выводов.

Разместив в корпусе 2 или 3 чипа, увеличили поток света. А диод попал в группу сверхъярких.

В результате получили светодиодный ретрофит лампы накаливания. Часто лампу некорректно называют светодиодной лампой накаливания.

Характеристики светодиодов 5 мм. Светоотдача, угол свечения и мощность светодиодов

Сравнение светового потока диодов с другими источниками света проводят, учитывая силу издаваемого ими излучения. Приборы размером около 5 мм в диаметре дают от 1 до 5 лм света. В то время как световой поток лампы накаливания в 100Вт составляет 1000 лм. Но при сопоставлении необходимо учитывать, что у обычной лампы свет рассеянный, а у светодиода – направленный. Поэтому необходимо принимать во внимание угол рассеивания светодиодов.

Угол рассеивания разных светодиодов может составлять от 20 до 120 градусов. При освещении светодиоды дают более яркий свет по центру и снижают освещенность к краям угла рассеивания. Таким образом, светодиоды лучше освещают конкретное пространство, используя при этом меньше мощности. Однако если требуется увеличить площадь освещенности, в конструкции светильника используют рассеивающие линзы.

Как определить мощность светодиодов? Чтобы определить мощность светодиодной лампы, требующейся для замены лампы накаливания, необходимо применять коэффициент, равный 8. Так, заменить обычную лампу мощностью 100Вт можно светодиодным прибором мощностью не менее 12,5Вт (100Вт/8). Для удобства можно воспользоваться данными таблицы соответствия мощности ламп накаливания и LED-источников света:



При использовании светодиодов для освещения очень важен показатель эффективности, который определяется отношением светового потока (лм) к мощности (Вт). Сопоставляя эти параметры у разных источников света, получаем, что эффективность лампы накаливания составляет 10-12 лм/Вт, люминесцентной – 35-40 лм/Вт, светодиодной – 130-140 лм/Вт.

Светодиод потребление. Величина тока потребления светодиода

Как правило, для обычных светодиодов предусмотрена сила тока величиной 0,02А. Однако бывают светодиоды, рассчитанные на 0,08А. К таким светодиодам относят более мощные приборы, в устройстве которых задействованы четыре кристалла. Они располагаются в одном корпусе. Так как каждый из кристаллов потребляет по 0,02А, в сумме один прибор будет потреблять 0,08А.

Стабильность работы светодиодных приборов зависит от величины тока. Даже незначительное увеличение силы тока способствует снижению интенсивности излучения (старению) кристалла и увеличению цветовой температуры. Это в конечном результате приводит к тому, что светодиоды начинают отливать синим цветом и преждевременно выходят из строя. А если показатель силы тока увеличивается существенно, светодиод сразу перегорает.

Чтобы ограничить потребляемый ток, в конструкциях LED-ламп и светильников предусмотрены стабилизаторы тока для светодиодов (драйверы). Они преобразуют ток, доводя его до нужной светодиодам величины. В случае, когда требуется подключить отдельный светодиод к сети, нужно использовать токоограничительные резисторы. Расчет сопротивления резистора для светодиода выполняют с учетом его конкретных характеристик.

Полезный совет! Чтобы правильно подобрать резистор, можно воспользоваться калькулятором расчета резистора для светодиода, размещенным в сети интернет.

Характеристики светодиодов 3 мм. Классификация светодиодной продукции CREE

Все светодиоды, выпускаемые компанией CREE, делятся на две большие группы — мощные, под общим названием XLamp и сверхъяркие ( High-Brightness ) (см. рис. 1). Каждая из этих групп продукции в свою очередь делится на подгруппы или семейства, отличающиеся типом корпуса и параметрами. Разделение на группы определяется допустимой величиной тока через кристалл светодиода. К группе мощных относятся светодиоды с допустимой величиной тока 350 мА и выше. Сверхъяркие рассчитаны на меньший рабочий ток, типовое значение для них составляет 30…50 мА.

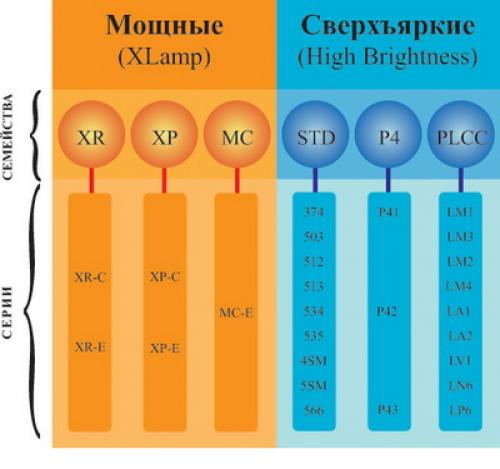

Рис. 1. Общая классификация светодиодной продукции CREE

Светодиоды XLamp выпускаются в трех вариантах исполнения — XR, XP и MC. Все эти варианты исполнения предназначены для поверхностного монтажа и отличаются формами и размерами корпусов. В настоящее время мощные светодиоды XLamp производятся на базе кристаллов двух типов, отличающихся размерами и рабочим током. Соответствующие этим типам кристаллов серии светодиодов обозначаются буквами С и Е. На данный момент компания CREE серийно производит пять серий мощных светодиодов, различающихся вариантом исполнения и типом используемого кристалла: XR-C, XR-E, XP-C, XP-E и MC-E.

Сверхъяркие светодиоды делятся на три большие группы, различающиеся вариантами исполнения. В первую группу входят светодиоды в стандартных выводных корпусах круглого или овального сечения, диаметром от 3 до 5 мм. Вторую группу составляют светодиоды в корпусе квадратного сечения с четырьмя выводами для монтажа в отверстия. Данное исполнение обозначается у CREE как Р4. Подобный тип корпуса также известен под названием Пиранья (Piranha). В третью группу вошли светодиоды для поверхностного монтажа в корпусах типа PLCC.
