Из этой статьи вы узнаете:

• Какие правила монтажа электрики в квартире важно знать
• Как создаются схема и проект разводки электрики в квартире
• Какие бывают типы разводки
• Какой провод использовать для прокладки электрики в квартире
• Из каких этапов состоит монтаж электрики в квартире

Электросеть во времена наших родителей не знала таких нагрузок, как сейчас. В настоящее время облегчить и скрасить быт призвано огромное количество бытовой техники. В результате существенно возросла нагрузка на электрические системы. Однако старая электропроводка не в состоянии передавать такую электрическую мощность, поэтому вопрос замены ее на новую рано или поздно возникает. В рамках данной статьи мы расскажем, как правильно делать электрику в квартире.

Что важно знать про электрику в квартире: правила и нюансы

Хорошие новости для владельцев квартир в том, что прокладка электропроводки обойдется дешевле, нежели для собственников домов. А все дело в том, что электрический ввод в квартиру осуществляет застройщик, вам же остается только делать проводку внутри жилья.

Чтобы правильно сделать электрику в квартире, надо все работы разбить на такие этапы:

1. Создание схемы электроснабжения квартиры.
2. Расчет потребности в электрофурнитуре и кабелях.
3. Правильная разметка электрики и вырезание штраб.
4. Закрепление электрических кабелей в штрабах.
5. Монтаж распределительных коробок, розеток и выключателей освещения.

1. Сборка вводного щитка в квартире.
2. Прозвонка системы тестером, чтобы убедиться в правильности монтажа.



Любые строительные работы правильно проводить в соответствии с перечнем специализированных требований и норм – ГОСТ и СНиП. Регламент монтажа электропроводки описан в руководстве под названием «Правила устройства электроустановок» (ПУЭ). Это своеобразная библия для всех, кто работает с электрикой. Задача прокладки электропроводки в квартире подразумевает изучение части этих правил, касающихся выбора и монтажа электрических приборов.

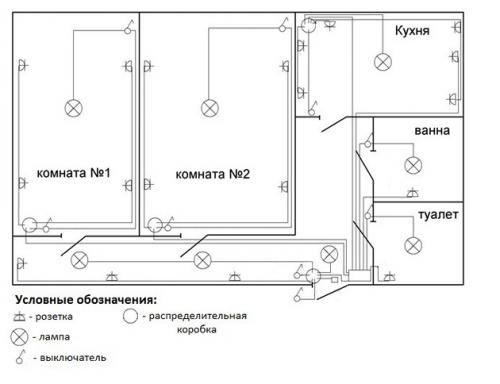

Как узнать схему проводки в квартире. Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

1. Брак плит . Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве . Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время . Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Монтажная схема электропроводки. Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

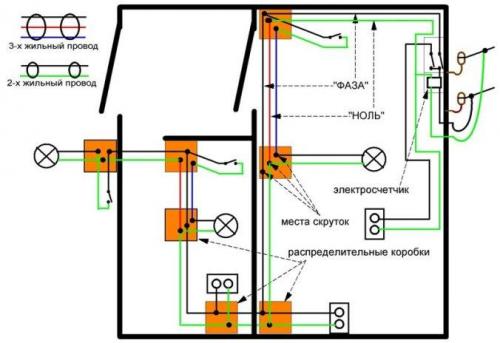

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента , не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

Если в коттедже или на участке планируется установить мощный электрокотел либо какое-нибудь устройство с трехфазным электродвигателем, то вариант только один – три фазы на 380 В. Это же решение придется использовать, если все потребители электричества рассчитаны на 220 В, но суммарная мощность выходит большой. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме , если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

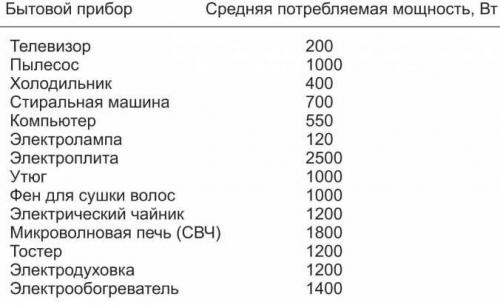

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Простая схема электропроводки в доме. Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук.  Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Схема разводки электрики в однокомнатной квартире. Схема питания всей квартиры от одной группы

Итак:

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

Обратите внимание! Для питания мощных электроприборов лучше выполнить отдельную группу со своим автоматическим выключателем и при необходимости своим УЗО.

Схема разводки электрики в однокомнатной квартире

Для обеспечения безопасного и эффективного питания электрических устройств в однокомнатной квартире, рекомендуется использовать схему, представленную ниже:

Группа 1	Группа 2 (опционально)
Автоматический выключатель (10-15 А) Узел питания для освещения (лампочки, люстры, и т.д.) Узел питания для розеток (группа 1)	Автоматический выключатель (10-15 А) Узел питания для мощных электроприборов (холодильник, стиральная машина, и т.д.) Узел питания для розеток (группа 2)

Обратите внимание! Для питания мощных электроприборов лучше выполнить отдельную группу со своим автоматическим выключателем и при необходимости своим УЗО.

Также, не забывайте о необходимости прокалкировки кабелей и использовании защитных устройств, таких как УЗО и автоматические выключатели, для обеспечения безопасности и предотвращения пожаров.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм²или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

План электрики в квартире программа. Бесплатные ПО

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

1. Microsoft Visio . Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
2. Компас-Электрик . Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.
3. Eagle (Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.
4. Dip Trace . Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
5. « 1-2-3 схема ». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему сборки распределительного щита , в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.
6. AutoCAD Electrician . Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.
7. Эльф . Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает выбрать автоматические выключатели подходящего номинала, рассчитать сечение кабеля по мощности и току и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.

План электрики в квартире заказать. Заказать проект электрики и выполнить монтаж в одном месте.

Выполняем проектирование электрики в частных загородных домах  с учетом всех требований и норм  современного строительства.

Хорошая подготовка, залог успеха. Начиная с подготовки рабочей документации, схем и планов, вы гарантированно получите то что вами задумано, а не как получиться.

Выполняя так же работы по электромонтажу, мы снабдим документацию всем необходимым, что в целом ускорит и упростит выполнение работ.

Для собственников объекта строительства , как документация для передачи в работу объекта, контроля выполнения, а так же последующей приемке. При отсутствии дизайн проекта, плана размещения электропотребителей, управления освещением, и т.п.

Для монтажников. Существенно ускоряет процесс выполнения работ. Позволяет зараннее продумать трассировку кабельных трасс минимизировав расход кабеля и  узлов пересечения. Передать часть выполнения работ подсобным рабочим, таких как подготовка кабельных трасс, штробление, подготовка межстеновых проходок, прокладка кабеля и т.п. без объяснений «на пальцах»

Дизайнерам . Добавить к дизайн-проекту рабочую документацию по электроснабжению. Проверить техническую возможность размещения устройств и потребителей с учетом выделенных мощностей сети. Внести заметки и корректировки для выполнения работ.

• Спецификация с требуемым количеством материалов, а соответственно более точный расчет объемов и стоимости работ.
• Электротехническая часть. Расчет нагрузок, токов короткого замыкания, распределения нагрузки фаз и т.д.
• Конструктивные решения. Размещение щита, стояка. Исключение пересечения с другими инженерными сетями.
• Разделение этапов работ и обслуживания. Нет привязки к исполнителям. Любой этап или передачу работ можно передать следующему подрядчику.
• Нагладное внесение изменений или дополнений.

Проектирование с использованием технологий BIM, позволяет выполнять более точные расчеты технической части и подготовки документации.

Пример размещения электрощита в каркасном доме.

Приведем небольшой пример: Монтаж и размещение электрощитов в стене каркасного дома. Учитывая что каркасный дом собран из горючих материалов, необходимо соблюсти требования не только пожарной безопасности, но и сохранить эксплуатационную надежность, эстетичность и удобство в проведении дальнейших работ. Многий просто укладывают в полость стены пучки проводов, подвязывая их чем придется, которые потом «пауком» торчат из стены. Где-то в металлорукаве, а где-то и без него. Справа наше решение по монтажу и размещению щитов. Это и многие другие решения вы можете получить у нас заказав проект электроснабжения вашего загородного дома или квартиры.

Типовой состав документации:

1. Общие данные
2. План групповых сетей. Электрооборудование.
3. План групповых сетей. Электроосвещение.
4. Принципиальная расчетная однолинейная схема электроснабжения щит ЩР (щит распределительный).
4.1. Спецификация к ЩР
5. Схема дополнительной системы уравнивания потенциалов.
6. Спецификация установочных изделий (кол-во).

Дополнения:

1. Монтажная схема распределительного щита.
2. Монтажная схема слаботочного щита.
3. Схема трассировки кабельных трасс с разделением на группы (для монтажа).
4. Конструктивные решения.

• Невнятная логика управления освещением.
• Чрезмерное количество потребителей на одну группу.
• При наличии LED подсветки, световых линий, светодиодных лент отсутствие схем подключения и учет требований от производителя оборудования (типично для дизайн-проектов).

Щит нужно тоже правильно собрать.

Зачастую, без расчета мощности электропотребителей, щит собирается «как собирается», плюс \ минус автомат сюда, автомат туда. Для однофазной сети это не принципиально. Вся нагрузка на одной фазе (L). При распределении нагрузки по трем фазам (L1,L2,L3), а ГОСТ нам подсказывает, что допустимый перекос не более 30%, следует подходить к этому более вдумчиво. Ниже пример:

Автоматы (группы) распределены 3-х фазной шиной «по порядку». (А,В,С) Разница между фазами 37%

Рекомендация по подключение автоматов (групп) с учетом нагрузки на группу.

* Выше приведен пример с идеальным показателем. Такое случается редко, тем более что нужно учесть, что не все потребители будут задействованы одновременно и не на полную мощность. Но пренебрегать расчетами при сборке распределительного щита все же не стоит.
