Как сделать приспособление для заточки сверл. Процесс изготовления кондуктора

Как сделать приспособление для заточки сверл. Процесс изготовления кондуктора

Из фанеры вырезаются 2 бруска длиной по 100 мм. Ширина одного делается 50 мм, второго 40 мм. Их нужно склеить вместе и скрутить саморезами, чтобы образовать ступеньку за счет разницы ширины.

Затем заготовка просверливается в двух местах.

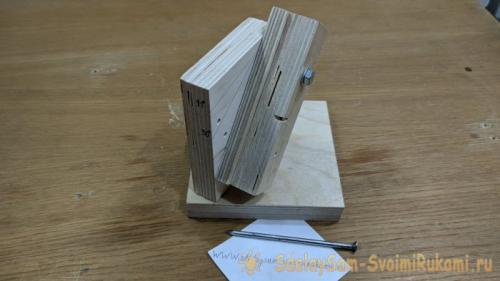

Далее нужно сделать стойку для уже собранной направляющей. Она представляет собой прямоугольник из фанеры. На нем необходимо просверлить 2 отверстия, чтобы прикрутить ранее сделанную направляющую под углом 13°. Затем делается третье отверстие немного ниже, чтобы переставлять направляющую под 20-25º.Под стойку вырезается квадратная подошва из фанеры. На ней с помощью транспортира проводится линия под 58-60°. По ней закрепляется стойка в вертикальном положении.

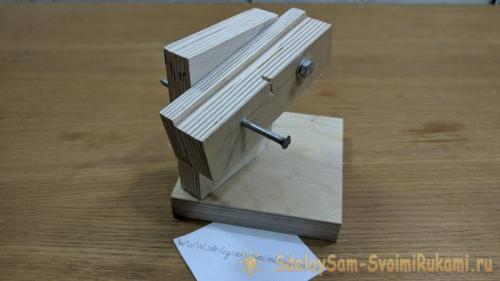

К стойке прикручивается направляющая на один болт. Во второй точке она фиксируется вставленным гвоздем.

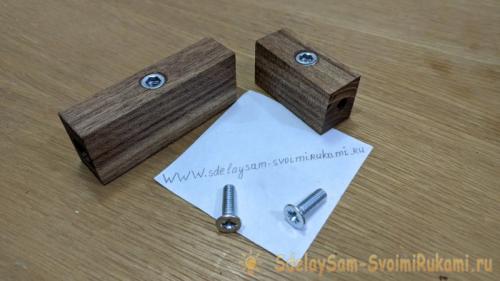

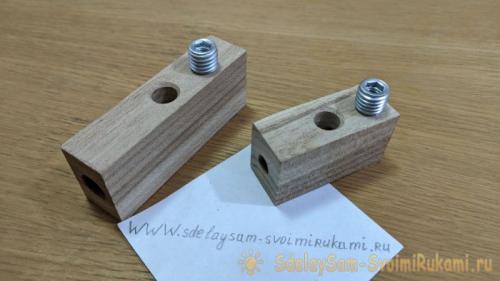

Далее требуется сделать держатель сверл. Для этого нужно просверлить брусок длиной 50-60 мм вдоль насквозь. Затем делается поперечное отверстие до центрально, и в него вкручивается мебельная гайка.

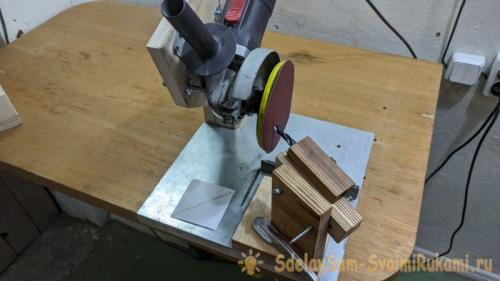

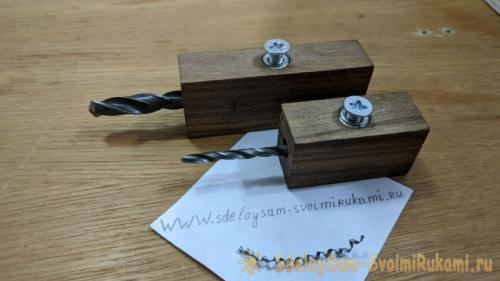

Теперь можно вставлять в держатель сверло и поджимать его сбоку винтом. Потребуется сделать держатели с разным диаметром продольных отверстий под большие и малые сверла.Теперь нужно закрепить подошву кондуктора строго параллельно шлифовальному кругу. Это позволит выдержать угол подачи сверла по направляющей под 118-120°.

Сверло зажимается в держателе и направляется к заточному кругу по направляющей. Грани точатся поочередно. В таком виде сверло уже будет работать.После заточки можно вытянуть гвоздь и закрепить направляющую на нижнее отверстие. Это позволит снять металл на задней поверхности острия, чтобы уменьшить трение при сверлении.

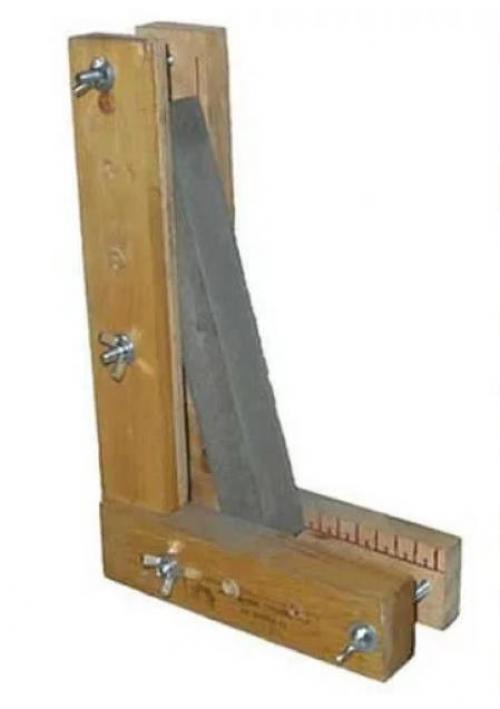

Приспособление для заточки ножей на наждаке своими руками. Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Работа по заточке проводится в таком алгоритме: затачиваемый нож устанавливается лезвием на точильный камень так, чтобы оно находилось в вертикальной плоскости. Затем нужно возвратно-поступательными движениями «от себя-к себе», с легким нажимом, двигать нож по наждаку. Более тонкую заточку или шлифовку лезвия на этом станке можно осуществить, если точильный брусок, перед установкой на место, обернуть наждачной бумагой нужной зернистости.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

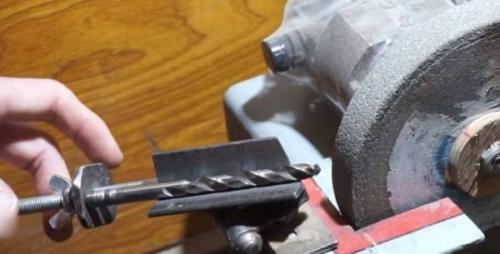

Как сделать приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

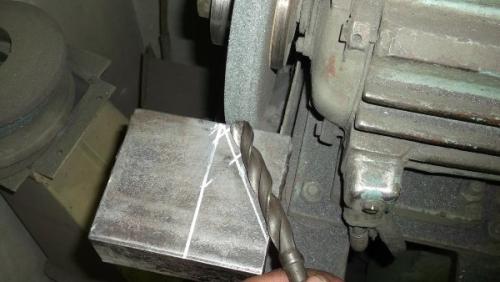

Когда требуется заточить сверло в домашних условиях, то это делается при помощи специального приспособления. Схемы его устройства есть в сети Интернет, но часто реализовать их обычному человеку довольно сложно. Как вариант – заточка вручную на станке. При этом нужно все время держать инструмент под углом 60°, а сделать это трудно, так как центр будет смещаться и идеально заточить сверло не получится.

Народные умельцы и тут придумали простой выход – использовать обыкновенную старую петлю для двери, чтобы сделать приспособление для заточки. Такое устройство может реализовать даже человек без соответствующего опыта.

Принцип работы самодельного приспособления заключается в поворотном движении петли. Ее нижняя часть будет зафиксирована на подручнике, а верхняя – перемещает сверло в нужном направлении.

Технология изготовления

Для изготовления устройства потребуется:

• Дверная петля, толщина металла которой составляет не менее 3 мм;
• Уголок 25 мм;
• Болт М6;
• Шпилька М8;
• Прижимная гайка с толщиной металла 4 мм.

Этапы работы следующие:

1. К нижней части петли приваривают уголок 25х25 мм.
2. В уголке сверлят отверстие, в котором нарезают резьбу под болт М6.
3. Правильный угол заточки выставляют с помощью кусочка стального уголка и линейки с транспортиром. Кусок уголка приваривают к петле, а угол проверяют сверлом с заводской заточкой. Эталон должен точно прикасаться по всей плоскости кромки пера.
4. К приспособлению приваривают шпильку М8с прижимной гайкой. На этом петля для заточки готова.

С помощью данного приспособления, изготовленного своими руками, можно легко заточить любые сверла, разные по длине и размеру. Получится вещь, которая всегда пригодится в домашнем хозяйстве.

Перед заточкой желательно править камень руками, а если сразу затачивать сверла разного диаметра, то сначала обрабатывают больший, а затем меньший диаметр.

Приспособление для заточки сверл. Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

• обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
• выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).
