Как работает сливная и заливная арматура для унитаза. Механизм набора воды в емкость

Как работает сливная и заливная арматура для унитаза. Механизм набора воды в емкость

Второе название этого узла – кран поплавковый . Основными элементами этого управляющего механизма являются:

• запорный клапан;
• поплавок;
• штуцер с водопитающей трубкой;
• штанга подвески поплавка.

Принцип функционирования поплавкового крана следующий : при падении уровня воды в резервуаре ниже установленной отметки (то есть, после осуществления слива) поплавок опускается, приводя в действии клапан подачи воды.

Затем поступающая жидкость поднимает поплавок, и по достижении верхнего установленного предела поплавочная штанга закрывает клапан , прекращая подачу воды.

В старых конструкциях заливное отверстие перекрывалось постепенно, вместе с поднятием поплавка. Современные же механизмы позволяют перекрывать его единовременно (по достижении поплавком верхнего положения), что значительно увеличивает скорость наполнения емкости.

Существует два способа организации подачи воды в сливной бачок: боковой (верхний) и нижний . Большинство отечественных моделей бачков исполнены с верхним подключением. Этот способ несколько проще в реализации, но имеет один недостаток – повышенный уровень шума в процессе набора воды.

Более совершенные модели сливных бачков оснащаются заливной системой с нижним подключением . Этот вариант является практически бесшумным, что значительно повышает комфортность эксплуатации сантехнического прибора. К тому же нижнее подключение выглядит более эстетичным.

Монтаж арматуры верхнего подключения осуществляется после установки сливного бачка на унитаз , а арматура нижнего подключения монтируется обычно до процедуры закрепления резервуара .

Запорная арматура для унитаза старого образца. Устройство

Ремонт бачка унитаза старого образца своими руками начинается с изучения его устройства и особенностей. Основное отличие заключается в арматуре, подводка воды в которой – боковая, и конструкции, в которой задействованы самые простые физические законы.

Основные узлы представлены:

• Наливным устройством, в состав которого входит подвижный рычаг с поплавком и клапаном для перекрывания воды;
• Механизмом слива.

В конструкцию самых “древних” сливных устройств входит чугунный колокол – пробка с мягкой прокладкой из резины. После нажатия на наружный рычаг происходит поднятие колокола, и вода движется вниз через открывшееся отверстие.

Важно! Такую конструкцию отличает большая надежность, ведь изделия служат по полвека, при этом из ремонтных работ требуется лишь периодическая замена износившейся прокладки.

Более поздние конструкции вместо колокола оснащены грушей из резины или пластика. При освобождении емкости происходит опускание поплавка, после чего открывается клапан, запускающий воду.

Рассмотрим, чем отличаются сливные системы старого образца:

• Непривлекательным внешним видом. Раньше не так важна была внешняя привлекательность, больше внимания уделялось надежности узлов и их работоспособности. Поэтому вид у старых изделий не очень эстетичный, с примитивной формой и грубо обработанной поверхностью.
• Расположением бачка. Чаще всего место расположения емкости – под потолком, а для прохода воды предназначена труба – стояк. Благодаря этому у водного потока развивается высокая скорость, что приводит к качественному смыву, но при этом раздается сильный шум.
• Конструктивными особенностями запорной арматуры. Такие изделия отличает очень своеобразная система смыва. В ее основе лежит принцип коромысла, для работы необходимо потянуть за веревку или цепочку. Устроена конструкция очень просто, для сборки не потребуется инструкция.
• Большим расходом воды. Такие конструкции не используют режимы экономичного слива, вода уходит в полном объеме.
• Системой впуска. Вода подводится только сбоку, что не позволяет спрятать шланги.

Важно! В некоторых случаях целесообразнее заменить бачок более современным изделием, к примеру, если повреждения слишком масштабны.

Источник: https://stroika-i-remont.info/stati/vid-armatury-pri-bokovoy-podvodke-vody-unitaza-obzor-vidov

Как работает сливной бачок унитаза с кнопкой. Устройство сливного механизма для унитаза: разновидности систем слива

Санузел любого помещения оборудован унитазом. Данный сантехнический прибор состоит из нескольких элементов, одним из которых является сливной бачок. При этом, сливные бачки могут иметь разную конструкцию и периодически выходить из строя. В статье рассмотрим устройство сливного бочка унитаза с различными видами арматуры.

Разновидности арматуры сливного бачка

Все сливные бачки оборудованы запорной арматурой. Ее использование было обусловлено процессами автоматизации. В итоге наполнение и слив бачка унитаза происходит в автоматическом режиме.

Вмешательство человека в данный процесс минимальное. Любая арматура (запорный механизм) необходима для обеспечения дозированного наполнения бачка водой и своевременного ее перекрытия после достижения установленного уровня.

Несмотря на то, что выделяют множество разновидностей запорных механизмов, все же они имеют некоторые общие элементы. К примеру, поплавок , который необходим для регулировки уровня воды.

Также любая система имеет сливной механизм. Он выполнен в виде цилиндрического сифона с отверстием, которое перекрывается резиновой прокладкой.

Еще конструкция сливного бочка оснащается рычагом, обеспечивающим подачу воды, и шаровым краном, связанным с подачей жидкости. Еще стоит учитывать, что запорный механизм бывает нескольких разновидностей.

Штоковая

Основной деталью сливного бочка унитаза является шток. На его конце расположен поплавок, который поднимается вместе со штоком после полного заполнения бачка водой.

Также на конце штока размещен клапан, имеющий вид резинового уплотнителя. Он необходим для перекрытия доступа воды при достижении ее определенного уровня.

При необходимости, можно отрегулировать уровень путем изменения плеча рычага, а также передвижением поплавка по штоку.

На сегодняшний день такая конструкция устаревшая и в новых бачках ее уже не встретишь. Ее можно встретить разве что в старых моделях унитазов.

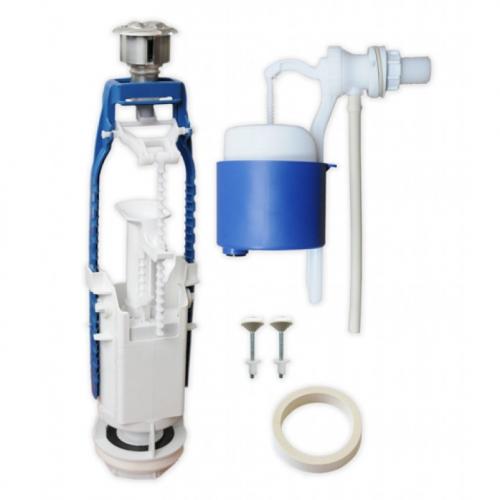

Кнопочная

Устройство сливного механизма для бачка унитаза с кнопкой удобнее в использовании, нежели штоковый механизм. Работать кнопочная система может в двух режимах:

1. Одинарном.
2. Двойном.

В первом случае вся вода сливается за один раз.

В двойном режиме можно пользоваться частичным сливом, при котором за один раз будет спускаться примерно половина бачка. При таком сливе уменьшается вероятность появления конденсата на бачке унитаза . Но можно за раз спустить и весь бачок.

Также в бачке может быть реализована система остановки водяного потока. Она предполагает, что после первого нажатия на кнопку происходит слив воды из бачка, а второе нажатие перекрывает поток воды. Кроме удобства в использовании, такая система позволит экономить воду.

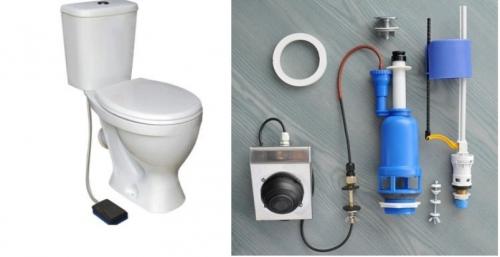

Педального типа

Еще выделяют арматуру педального типа. Однако ее можно встретить разве что в специализированных сантехнических изделиях, которые монтируются в общественных местах (пищевые производства, больницы и т.д.).

Как устроен унитаз педального типа. В данном случае сливной механизм для унитаза устроен так, что вода смывается после нажатия на кнопку не рукой, а ногой. Это позволяет исключить факт контакта с сантехническим оборудованием, в результате чего улучшается гигиеническая обстановка.

При этом, смыв может осуществляться несколькими способами. К примеру, механическим, который предполагает приведение системы в действие при помощи тросика. Также выделяют пневматический способ, при котором в педаль встроен насос. После нажатия на педаль в бачке подается воздух в захват, который и поднимает вверх выпускной клапан в арматуре. В результате этого обеспечивается смыв воды. После смыва элементы системы возвращаются в исходное положение.

Третий способ смыва подразумевает подачу воды под давлением водопроводной системы. После нажатия на педаль происходит открытие клапана, в результате чего вода поступает в унитаз из водопровода.

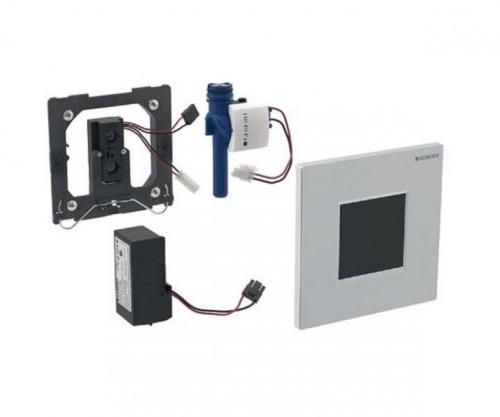

Сенсорная

Сенсорная арматура обеспечивает бесконтактный слив. Сливной механизм для бачка унитаза срабатывает благодаря сенсорам и фотоэлементам использующие инфракрасные лучи. При этом, смыв воды происходит в условиях отсутствия человека и длится на протяжении 3-15 секунд.

При необходимости, пользователь может изменить данные настройки. В качестве источника питания для системы выступает батарейка или сеть 220 В. Зачастую такое оборудование устанавливается в общественных местах для смыва писсуаров. К примеру, в кафе, ресторанах, учебных заведениях.

Принцип работы мембранного клапана сливного бачка. Клапан для сливного бачка – разновидности и способы ремонта

Сейчас трудно представить, как люди могли проживать в доме без туалета. Но и санузел сегодня должен быть с самым современным оборудованием, иначе удобства использования и комфорта не получить. В любом санузле унитазу отдано центральное место. Сливной механизм при этом у разных моделей немного отличается, поэтому отдельное внимание следует уделить спусковому устройству — клапану сливного бачка, который мы рассмотрим сегодня детальнее.

Какой бывает запорный клапан сливного бачка унитаза

Группы сливных устройств

Существует всего два типа сливных механизмов унитазов, выделяющихся в зависимости от приведения их в работу:

1. Однорежимным – есть всего одна клавиша или кнопка, которую требуется нажать, чтобы выплеснуть воду из бачка в унитаз.
2. Двухрежимным – состоит устройство из 2-х половинок или двух кнопок. Одна служит для слива половины воды из бачка, вторая открывает механизм его полного опустошения. Второе название — клапана сливного бачка с 2-мя кнопками.

Разработан и третий вид — со стоп-функцией. Снабжен он одной клавишей, но вода может при этом сливаться по-разному. Для регулирования необходимо нажимать кнопку несколько раз. К примеру, первым нажатием вы открываете воду, а вторым – перекрываете ее спуск.

Конструкция клапана сливного бачка унитаза нажимного типа

Клапана с поплавком

Используются для подачи и выпуска воды.

Устройства имеют следующие разновидности:

1. Кройдон-клапан – состоит из оболочки, оси рычага на поплавке, седла и поршня, его цена самая низкая. Рычаг двигается перпендикулярно, увлекая за собой поршень. Система обычно применяется в старых сливных бачках, встретить которые сегодня можно крайне редко.
2. Клапан с поршнем – оборудован рычаговой осью, которая закрепляется в раздвоенном шплинте. Движение рычага в горизонтальном направлении приводит поршень в движение, который периодически касается седла, что позволяет регулировать подачу воды в бак. На конце у него есть уплотнение, которое, соприкасаясь с седлом, перекрывает поступление воды. Данная модель клапана сегодня распространена достаточно широко.
3. Клапан с мембраной – вместо прокладки в конструкции используется мембрана из резины или силикона, которая смещается во время движения поршня. Благодаря этому в нужное время она может перекрыть входящий поток воды. Данный тип устройств – самый новый и современный, обычно используется в последних моделях сливных бачков. Ниже будем рассматривать именно его конструктивные особенности и устройство механизма.
