Разводка проводов в квартире — важная задача, которая требует опыта и знаний. Неправильная разводка проводов может привести к непредвиденным последствиям, таким как короткое замыкание, перегрев или даже пожар. В этой статье мы рассмотрим основные правила безопасной и эффективной разводки проводов в квартире.

Подготовка к разводке проводов

Перед тем, как приступить к разводке проводов, необходимо провести предварительную подготовку. Вот некоторые важные моменты, которые стоит учесть:

• Проверить состояние электропроводки. Если проводка устарела или имеет повреждения, необходимо провести ее замену.
• Закончить все работы с водой. Необходимо отключить водопровод и сантехнику, чтобы избежать возможных повреждений.
• Отключить электропитание. Перед началом работ необходимо отключить электропитание, чтобы избежать электрического удара.

Выбор материалов для разводки проводов

Выбор материалов для разводки проводов — важный момент, который влияет на безопасность и эффективность работ. Следует выбирать качественные материалы, которые соответствуют требованиям безопасности.

• Провода. Выбирайте провода, которые соответствуют нормативам безопасности и имеют соответствующую маркировку.
• Коннекторы. Используйте только качественные коннекторы, которые соответствуют требованиям безопасности.
• Защитные кабели. Используйте защитные кабели, чтобы обеспечить дополнительную защиту от короткого замыкания и перегрева.

Технология разводки проводов

Технология разводки проводов зависит от типа электропроводки и условий работы. Однако есть некоторые общие правила, которые следует соблюдать:

• Не используйте провода, которые имеют повреждения или изношенные участки.
• Не наматывайте провода на зажимы слишком туго.
• Не используйте слишком длинные провода, чтобы избежать перегрева.
• Используйте защитные кабели, чтобы обеспечить дополнительную защиту от короткого замыкания и перегрева.

Заключение

=========

Разводка проводов в квартире — важная задача, которая требует опыта и знаний. Неправильная разводка проводов может привести к непредвиденным последствиям, таким как короткое замыкание, перегрев или даже пожар. Чтобы обеспечить безопасность и эффективность работ, необходимо выбирать качественные материалы и соблюдать правила разводки проводов.

Связанные вопросы и ответы:

Что такое разводка проводов

Существует несколько основных вариантов создания рабочей разводки электропроводки в квартирах.

Они используются в зависимости от типа квартир:

• разводка типа «звезда»;
• разводка типа «шлейф»;
• разводка с помощью распределительных коробок.

Рассмотрим особенности каждого из этих вариантов.

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и  установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа «шлейф», а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Какие инструменты необходимы для разводки проводов

Необходимо закупить материал для электромонтажных работ? Покупайте электромонтажный материал и инструмент только у проверенных поставщиков. В нашем интернет-магазине Вы сможете заказать материалы для замены электропроводки по выгодным ценам и с доставкой по всей России.

Ниже приведен список основных материалов и инструментов для элетромонтажа.

Список материалов для электромонтажа в квартире или доме

• Кабель ВВГнг 3х1.5 (освещение)
• Кабель ВВГнг 3х2.5 (розетки)
• Кабель ВВГнг 3х6 (вводной на электрощит в подъезде)
• Телевизионный кабель
• Сетевой кабель для интернета (витая пара, UTP)
• Электрощиток
• Шина распределительная
• Счетчик электроэнергии
• Подрозетники для бетона и гипсокартона
• Изолента
• Распределительные коробки
• Автоматические выключатели
• Дифавтоматы и УЗО
• Соединительные клеммы, сжимы и наконечники
• Розетки и выключатели
• Гофрированная труба ПВХ или ПНД

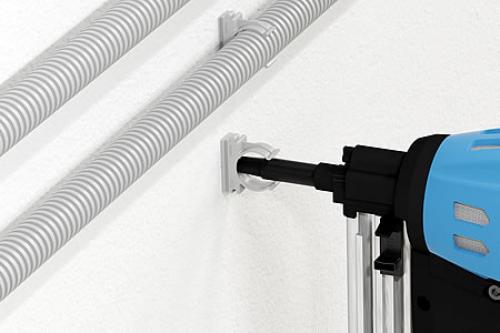

• Клипсы для гофрированных труб
• Скобы крепежные металлические
• Дюбель-гвозди
• Кабель-каналы (при необходимости)
• Реле напряжения (при необходимости)
• Люстры, светильники
• Патроны и лампочки

Список инструментов для монтажа в квартире или доме

• Шуруповерт
• Индикаторная отвертка
• Мультиметр
• Стремянка
• Набор отверток
• Пассатижи
• Удлинитель
• Уровень строительный
• Уровень лазерный
• Детектор скрытой проводки
• Штроборез
• Перфоратор с силой удара от 3.5 Дж
• Алмазные диски по бетону
• Коронка по бетону
• Буры для перфораторов по бетону, кирпичу
• Зубило плоское
• Карандаш и маркер
• Строительный нож
• Кабелерез

Купить изделия и материалы для электромонтажа Вы можете на нашем сайте 220.ru. В наличии на нашем складе гофрированные трубы, кабель-каналы, розетки и выключатели, автоматические выключатели, дифавтоматы и УЗО, щитки электрические, кабель силовой и витая пара, подрозетники, распределительные коробки и многое другое. Быстрая доставка по Москве, Санкт-Петербургу, Новосибирску, Екатеринбургу, Нижнему Новгороду и другим городам России. Если Вам необходима техническая консультация нашего специалиста, обращайтесь к нам по телефонам, указанным в разделе “Контакты” или пишите на наш электронный адрес.

Телефон в Москве: +7(495)28-68-220

Телефон в С-Петербурге: +7(812)389-39-88

Телефон в Екатеринбурге: +7(343)351-76-98

Телефон в Н.Новгороде: +7(831)262-12-89

Телефон в Новосибирске: +7(383)207-91-89

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: "сайт 220.ru".

Какие правила безопасности следует соблюдать при разводке проводов

Электрическая энергия - штука слишком серьезная, чтобы с ней можно было шутить. В учебных заведениях, где готовят электриков, техника безопасности выделена в отдельный предмет, по которому студенты в обязательном порядке сдают экзамен. Да и после окончания учебы любой профессиональный электрик в обязательном порядке должен проходить регулярный инструктаж по правилам эксплуатации электроустановок и безопасным приемам работы с ними. Не прошедшие такой инструктаж к работе просто не допускаются.

При монтаже электропроводок нужно соблюдать все правила техники безопасности.

• 1. Запрещается прикасаться к временным электропроводкам. Необходимо следить за тем, чтобы они не имели оголенных жил, неисправных патронов и выключателей.
• 2. Работать на лестницах-приставках разрешается только на высоте не более 4 метрах от пола с 5-ти метровой лестницей, а на стремянках не более 3-х метров от пола, при этом на ноги лестниц следует укреплять упоры, чтобы лестницы не скользили по полу. Стремянки должны иметь запоры, не позволяющим ногам разъезжаться.
• 3. Ставить лестницы на дополнительные подставки (бочки или ящики) не разрешается.
• 4. Нельзя работать, стоя на двух ступеньках лестницы. Ступеньки должны быть врезаны, а не прибиты гвоздями. Под третьей ступенькой с верху и под первой с низу должны находиться стягивающие болты.
• 5. Высота 1,5 метра считается опасной и работать при помощи пневматического или электрического инструмента на высоте более 3 метров следует с прочных подмостей, причем электроинструмент нужно заземлить до начала работы. Ширина настилов должна быть не менее 1,5 метра.
• 6. Пробивку отверстий, борозд и проходов выполняют в защитных очках и в брезентовых рукавицах. Производить эту работу со стремянок и лестниц запрещается. Ее можно выполнять только с прочных подмостей.
• 7. Посторонним лицам запрещается находиться под подмостями , на которых ведут монтажные работы, вся работа должна вестись в один ярус.
• 8. Особенно опасно находиться под местом прикрепления полиспаста и лягушек, которыми натягивают провода
• 9. Работая в сырых помещениях, следует пользоваться переносными лампами с напряжением не выше 12-36 в с патронами без выключателей.
• 10. При работе на отключенной линии самым надежным средством защиты является ,, закоротки '', т.е.присоединение заземляющего провода ко всем фазным проводам. При этом следует вначале заземлить закорачивающий проводник, а потом присоединить ко всем фазным проводам.
• 11. Во время монтажа распределительных щитов нужно закрывать каналы в полу у щита досками толщиной не менее 50 мм.
• 12. Нельзя отставлять на щите инструмент и непнривинченные детали, монтировать одну панель одновременно на разных уровнях.

Как определить, какой тип провода нужно использовать в квартире

Итак, мы выяснили, что в марке закодированы такие характеристики, как материал токопроводящих элементов, их количество и сечение, виды всех видов изоляции и другие конструкционные особенности изделия. Теперь нужно научиться читать эти аббревиатуры, чтобы свободно ориентироваться в большом ассортименте подобных изделий и использовать их с максимальной эффективностью и соблюдением правил безопасности.

Обозначения для кабелей

В перечне буквенных сокращений зашифрованы материалы, которые использовались при изготовлении кабеля. В зависимости от очерёдности расположения в шифре, каждая буква является символом материала жил, изоляции или общей защитной оболочки. В этой системе легко разобраться, изучив следующую схему:

Схема маркировки кабельной продукции по ГОСТ Источник stroychik.ru

Всего в шифре максимум 5 буквенных позиций. Какой бывает маркировка кабеля, расшифровка – таблица:

Разновидности электрических кабелей Источник mastremont.ru

В маркировке могут встречаться и другие обозначения, в том числе и написанные латинскими буквами:

• нг – не поддерживает горение;
• FR – огнестойкий;
• LS – с низким дымовыделением;
• FRLS – высокая огнестойкость, низкое дымовыделение.

Вряд ли человеку, не связанному с этой сферой деятельности и не имеющему необходимости досконально разбираться во всех видах электротехнической продукции, удастся сходу запомнить все обозначения. Да это и не нужно, так как большинство из них применяются к изделиям специального назначения. А для устройства проводки в доме или подключения скважинного насоса достаточно знать и уметь применять всего несколько видов.

В следующей таблице расписана расшифровка кабеля самых востребованных марок.

Характеристики и предназначение самых востребованных кабелей Источник samelectrik.ru

Сборка и монтаж распределительного щита в квартире или частном доме

Следом за буквенным идёт цифровой код. Первая цифра определяет число жил в кабеле, затем знак «х», а за ним площадь сечения каждой жилы. Если указана только площадь сечения, значит, кабель одножильный.

Цифры 220 или 380 в конце – это указание на номинальное напряжение в сети, на которое рассчитан проводник.

Также в марке могут быть зашифрованы сведения о рекомендуемом температурном режиме эксплуатации изделия и его соответствия государственным стандартам или техническим условиям.

Обозначения для проводов

Провода тоже маркируются по аналогичной схеме, но число символов в их шифре меньше, поэтому и «разгадать» его проще. Подробная маркировка кабелей и проводов – расшифровка в таблице:

Особенности использования мобильного кондиционера без воздуховода для дома Как и в примерах с расшифровкой кабеля, цифры после ряда букв обозначают количество неизолированных жил в проводе (если их много) и размер их поперечного сечения.Примеры наиболее популярных и часто используемых проводов перед вами.

Как правильно развести провода в комнате

В коридоре, санузле и на кухне распределительные коробки и выводы под освещение должны были оказаться под натяжным потолком. А вот в комнатах необходимо было протянуть новые выводы под свет по прежним каналам.

Я скачал схему электропроводки в квартире на момент сдачи дома и вскрыл старые распределительные коробки, чтобы посмотреть, как из них расходятся провода. Коробки находились в нишах несущих стен и были просто закрыты металлическими пластинками на мощных гвоздях. Из них алюминиевая проводка шла в комнаты по каналам в плитах. В санузле она просто лежала наверху, в зазоре между потолком сантехкабины и плитой перекрытия.

Старые провода на люстры быстро нашлись мультиметром и оказались неподвижны. Видимо, проводку прокладывали параллельно с возведением этажей, «примораживая» кабель строительной смесью.

В большой комнате вход в канал потолочной плиты располагался в распределительной коробке. На его расчистку перфоратором ушло 5 минут. Расположение входа во второй комнате я примерно определил по имеющейся у меня схеме, вскрыл угол на стыке стен и потолка, нашел нужное отверстие и расчистил его.

Новый провод привязывали к старому и медленно вытягивали вдвоем: один тянет старую проводку на выходе (там, где висит люстра), второй аккуратно изгибает и проталкивает новый кабель на входе.

Тем же способом мы заменили кабель для выключателей и двух розеток в комнатах, так как расположение старых нас устраивало.

Как правильно развести провода в комнате

Для начала, необходимо было определиться с распределением проводки в коридоре, санузле и на кухне. В этих зонах распределительные коробки и выводы под освещение должны были располагаться под натяжным потолком. В комнатах, по-видимому, было необходимо протянуть новые выводы под свет по прежним каналам.

Я скачал схему электропроводки в квартире на момент сдачи дома и вскрыл старые распределительные коробки, чтобы посмотреть, как из них расходятся провода. Коробки находились в нишах несущих стен и были просто закрыты металлическими пластинками на мощных гвоздях. Из них алюминиевая проводка шла в комнаты по каналам в плитах. В санузле она просто лежала наверху, в зазоре между потолком сантехкабины и плитой перекрытия.

Старые провода на люстры быстро нашлись мультиметром и оказались неподвижны. Видимо, проводку прокладывали параллельно с возведением этажей, «примораживая» кабель строительной смесью.

В большой комнате вход в канал потолочной плиты располагался в распределительной коробке. На его расчистку перфоратором ушло 5 минут. Расположение входа во второй комнате я примерно определил по имеющейся у меня схеме, вскрыл угол на стыке стен и потолка, нашел нужное отверстие и расчистил его.

Новый провод привязывали к старому и медленно вытягивали вдвоем: один тянет старую проводку на выходе (там, где висит люстра), второй аккуратно изгибает и проталкивает новый кабель на входе.

Тем же способом мы заменили кабель для выключателей и двух розеток в комнатах, так как расположение старых нас устраивало.

Как избежать короткого замыкания при разводке проводов

Короткое замыкание электропроводки является одной из основных причин возникновения пожара. Только за минувшие сутки на территории Красноярского края произошло 9 пожаров, 5 из которых по причине короткого замыкания.

В Емельяновом районе края сгорела баня, дачный домик и еще одно дачное старение пострадало в результате пожара, возникшего от неисправной электропроводки.

В поселке Байкит Эвенкийского муниципального района сгорел гараж с автомобилем внутри по этой же причине.

В Манском районе сгорела полностью крыша  одноэтажного двухквартирного жилого дома от короткого замыкания электропроводки.

В городе Шарыпово пострадала одна из комнат в квартире многоэтажного дома все по той же причине.

В Советском районе краевого центра в одном из подъездов многоэтажного жилого дома произошло короткое замыкание в электрощитке. Было эвакуировано более 25 человек из-за плотного задымления в подъезде.

Во всех случаях никто из жителей края не пострадал.

Так, что такое короткое замыкание? К чему может привести неисправная электропроводка? Как избежать короткого замыкания? Как приучить электричество? Вот несколько советов от сотрудников МЧС о том, как обезопасить себя от пожаров по этой причине.

Если два провода электрической цепи соединяются между собой непосредственно, минуя нагрузку - осветительные лампы, электроприборы, - то возникает очень большой ток (в десятки и сотни ампер), называемый током короткого замыкания. Наиболее распространенные причины короткого замыкания таковы: перетирание изоляции в местах, где провода перегибаются; перекручивание или сгибание проводов; закорачивание металлическими предметами штепсельных гнезд. Короткое замыкание может произойти из-за повреждения скрытой проводки в результате, например, забивания гвоздей, пробивании в стене отверстий и т.д. Еще одна причина - перегрев и разрушение изоляции из-за пользования электроприборами, потребляющими большой ток, при плохом состоянии электропроводки. В результате короткого замыкания возникает пожар.

Чтобы избежать неприятностей необходимо:

- работы по монтажу электропроводки должны выполнять только профессионалы - электрики, никогда не делайте это самостоятельно;

- не допускать одновременного включения нескольких мощных потребителей электроэнергии (чайник, утюг, обогреватель и др.), вызывающих перегрузку электросети;

- не размещать включенные электроприборы близко к сгораемым предметам (шторам, коврам и т.п.) и деревянным конструкциям;

- не оставлять включенные электрообогреватели и другие мощные потребители энергии без присмотра на длительное время, не допускайте их перегрева;

- не использовать для обогрева помещения плитки с открытой спиралью;

- не доверять присмотр за включенными электроприборами маленьким детям;

- не применять удлинителей кустарного изготовления;

- не прокладывать кабель удлинителя под коврами или через дверные пороги, не ставить на провода тяжелые предметы;

- запрещается эксплуатировать электропроводку с нарушенной изоляцией;

- запрещается завязывать электрические провода в узлы, соединять их скруткой.

Как и чем тушить электропроводку.

Тушение электропроводки, находящейся под напряжением, водой запрещено. Вода является идеальным проводником тока и человек, который будет поливать проводку водой, гарантированно получит поражение электротоком. Если сеть обесточена, то можно применять воду, песок или любой огнетушитель, имеющийся под рукой. Если обесточить сеть не удалось, можно использовать только огнетушитель, на корпусе которого отмечено, что его возможно применять при пожарах класса Е. Эта классификация соответствует пожарам электроустановок.

Если вы понимаете, что не можете самостоятельно справиться с огнем, немедленно сообщите о возникновении пожара по телефону «101».

Как защитить провода от механических повреждений

Помимо силовых кабелей, проложенных в грунте, важно обеспечивать эффективную защиту линий внутренней электропроводки, прокладываемой в стенах зданий. Защита кабеля от механических повреждений на стене должна предотвратить его разрушение при выполнении ремонтных, отделочных, монтажных работ, связанных с бурением отверстий. Также она защищает линию от других случайных повреждений.

Наиболее распространенными материалами для защиты проводки в стене являются:

• гофрированная ПВХ труба;
• жесткая пластиковая труба;
• металлический гофрированный рукав.

Гофрированная труба используется при прокладке кабеля по негорючим и слабогорючим поверхностям. Из этих трех вариантов защиты она обладает наименьшей прочностью. Поэтому ее целесообразно использовать при небольшой вероятности механического воздействия на проводку. Чаще всего ее используют для защиты питающего кабеля, проложенного под гипсокартоном.

Жесткие пластиковые трубы для кабельных линий изготавливаются из ПНД или ПВХ. Они обладают повышенными прочностными характеристиками, устойчивостью к температурным воздействиям. Благодаря этому такие трубы способны эффективно защищать проложенный в стене кабель от механических воздействий. В том числе они могут предотвратить повреждение линии сверлом. Также пластиковые трубы часто используются для защиты кабеля при открытой прокладке.

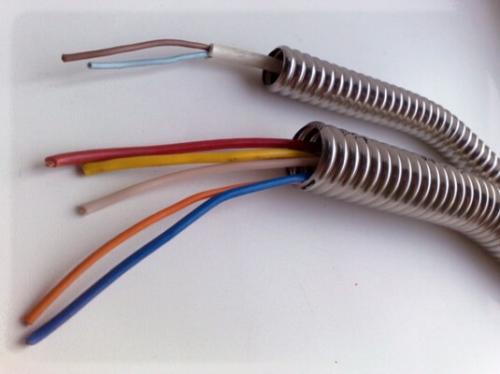

Металлический гофрированный рукав сочетает высокую прочность и гибкость. Он удобен в прокладке и надежно защищает проводку от механических повреждений. Кроме того, важным плюсом металлической защиты кабеля является высокая огнестойкость. Благодаря этому металлический рукав защищает кабель при внешнем возгорании, что делает его эффективным материалом для прокладки электрических линий в деревянных домах. Также он предотвращает распространение горения при возникновении короткого замыкания в кабеле.

Как установить розетки и выключатели в квартире

Изоляция силовых кабелей изготавливается из специальных диэлектрических материалов, которые препятствуют протеканию тока между проводниками. Главная цель изолятора – предотвратить прорыв напряжения за пределы жил, чтобы в дальнейшем не было короткого замыкания. Изоляции жил кабеля бывают разных видов. Они отличаются друг от друга материалом изготовления:

• Полиэтилен. Лучший диэлектрик, используемый для изолирования различных марок проводов. Он способен выполнять свои функции даже при воздействии высоких температур. Поэтому полиэтиленовый изолятор часто встречается у высоковольтных электрокабелей. К другим достоинствам этого материала относят то, что он устойчив к воздействию щелочи, кислот и влаги.
• Поливинилхлорид. Часто используется для изолирования внутренней проводки. Для улицы ПВХ подходит плохо, так как он портится под воздействием ультрафиолетовых лучей и низкой температуры. Однако некоторые виды ПВХ изоляции и оболочки кабеля способны выдержать температурные показатели ниже -50°C.
• Резина. Распространенный изоляционный материал, который изготавливается из натурального и синтетического каучука. Отличается гибкостью и стойкостью к влаге. Подойдет для применения в помещении и на улице.
• Бумага. Главное достоинство бумажных обмоток – низкое сопротивление изоляции кабеля. К другим преимуществам относят доступную стоимость, долговечность и надежность. Это позволяет использовать ее в магистральных электросетях.
