Пожалуй, одним из самых быстрых и доступных вариантов будет изготовление приспособления для заточки сверл из гайки. Ее шесть граней образуют на смежных плоскостях угол в 120º и могут служить отличным шаблоном для задания нужного наклона заточки режущей кромки сверла.

Порядок изготовления подобного устройства довольно прост и не займет много времени. Гайку плоской стороной вверх зажимают в тиски и при помощи угловой шлифовальной машины (болгарки) выполняют продольные пропилы вдоль линии, соединяющей противостоящие углы шестигранника.

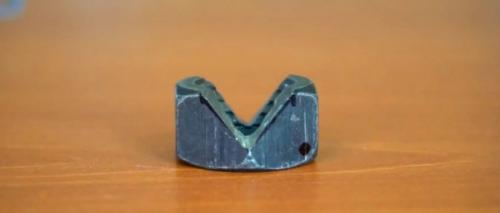

С одной стороны метиза можно сделать шесть углублений (по числу вершин), сформировав таким образом три направляющие.

Размер гайки, а также ширину и глубину выборки направляющей подбирают из расчета диаметра затачиваемого сверла. После этого всю наружную поверхность этого нехитрого приспособления тщательно обрабатывают наждачной бумагой или напильником для устранения заусенцев.

Вот, собственно, и все, простейшее приспособление для заточки сверл своими руками готово. Теперь бур, требующий заточки, размещают внутри направляющей (между двумя противостоящими углами) так, чтобы обрабатываемый край слегка выступал за вершину шестигранника.

Приспособление зажимают в тиски, плотно фиксируя сверло в канавке гайки наконечником вверх, и при помощи той же болгарки аккуратно стачивают выступающую режущую кромку, используя боковые поверхности метиза в качестве направляющей, формируя угол заточки в 120º.

При необходимости сверло в канавке можно закрепить при помощи струбцины, а вместо УШМ применяют точильный станок с наждачным кругом.

Приспособление для заточки сверл из гайки своими руками чертежи. Способ №1 – приспособа из металла

Приспособа из двух гаек и болта

Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.

Для работы понадобится:

• две гайки
• болт
• штангель-циркуль
• тиски
• сварочный аппарат

back to menu ↑

Шаг №1 — разметка гайки

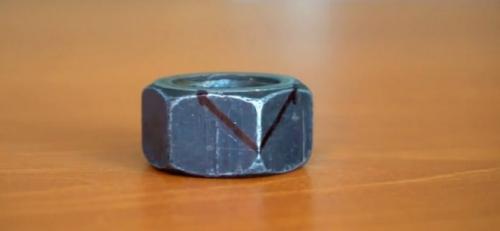

Разметка гайки

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

back to menu ↑

Шаг №2 — режем по разметке

Режем по разметке

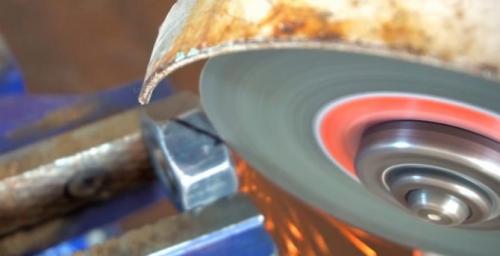

1 Заготовку зажимаем в тисках, и по разметке производим рез болгаркой.

Гайка с выпиленным пазом для сверла

2 В итоге должно получиться так, как показано на фото выше.

back to menu ↑

Читайте также: Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото &

Шаг №3 — подготовка второй гайки

Вторая гайка на размер меньше

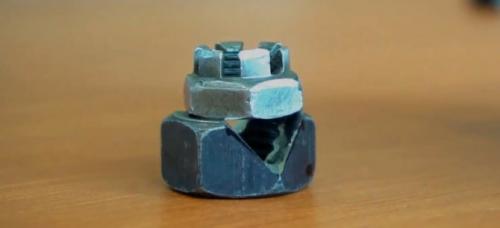

Накладываем сверху вторую гайку меньшего размера.

back to menu ↑

Шаг №4 — свариваем гайки

Свариваем гайки друг с другом

1 Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

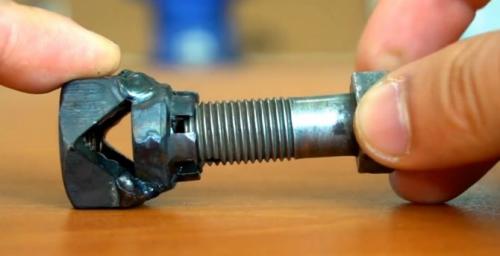

Приспособа готова к работе

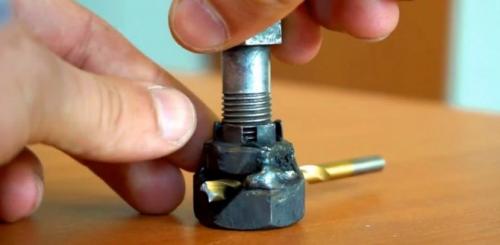

2 В целую гайку вворачиваем болт. Приспособление готово к использованию.

back to menu ↑

Шаг №5 — вставляем сверло

Вставляем сверло

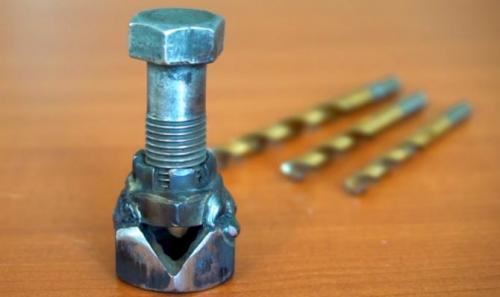

Вставляем сверло в приспособление и фиксируем его болтом так , чтобы его кончик немного выступал за грани гайки с пазом.

Простое приспособление для заточки стамесок. Правильный угол заточки стамески

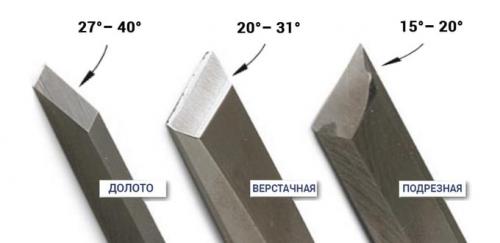

Стамески по дереву имеют разный угол заточки и именно благодаря ему можно понять назначение инструмента.

Долота, которые рассчитаны на силовые операции и удары киянкой, имеют самый большой угол заточки, благодаря чему их режущая кромка максимально прочная. У подрезных стамесок, наоборот, фаска почти пологая — этот инструмент способен деликатно снимать самый тонкий слой стружки, но по нему нельзя стучать киянкой, т. к. бритвенная заточка сразу же повредится. У универсальных столярных стамесок угол заточки составляет от 20° до 31° — это диапазон, при котором сохраняется оптимальная острота и прочность.

В заточке стамески нет ничего сложного. Ваша задача — добиться идеальной плоскости фаски и тыльной стороны клинка . Тогда на их пересечении будет образована прямая и острая режущая кромка. Кажется просто. Но этот процесс нужно хорошо отработать, сделав десяток-другой переточек.

Совет!

Вначале не гонитесь за дорогим инструментом. Чем проще первые стамески, тем лучше. Вы набьете руку на постоянной заточке, а мягкая податливая сталь позволит прочувствовать все нюансы этого процесса.

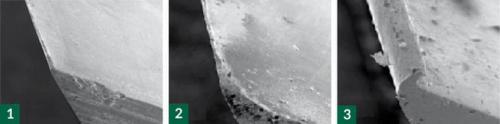

Заточка режущей кромки под электронным микроскопом с увеличением 100х

На первом фото — результат, к которому нужно стремиться: плоская передняя фаска и тыльная сторона клинка образуют идеально ровную и острую кромку. На втором увеличении показан так называемый дефект «ноготок», когда из-за скругленных уголков режущая кромка не работает по всей длине. На третьем фото все ясно без каких-либо комментариев.

Простое приспособление для заточки ножей своими руками чертежи и размеры. 3) Инструкция по ручной заточке

Перед началом следует усвоить 3 правила – соблюдение угла, равномерный и не сильный нажим на поверхность клинка и предварительный промыв брусков по заточке перед непосредственным использованием. Давайте детальнее рассмотрим алгоритм действий для новичка.

Инструкция по заточке ножей:

1. Промываем брусок от металлической стружки, пыли и окрошки самого камня, который будет использоваться далее.
2. Готовим место под работу. Важнейший момент – удобно расположить камень. ОТ этого будет зависеть скорость и качество заточки лезвия.
3. Определимся с углом заточки в зависимости от выбранного типа инструмента. Чем выше качество стали, тем более тонкая заточка клинка требуется. Для дешевого ножика с кухни данный параметр не столь принципиален, нежели для острых бритв и филейных ножей.
4. Заточку делаем в сторону «от себя». При переходе от прямой линии лезвия к закруглению, постепенно меняем угол (рисунок ниже), сохраняя перпендикулярность между направлением движения и местом соприкосновения кромки с бруском.

1. Периодически промываем камень и стряхиваем с него металлическую стружку.
2. Продолжаем заточку под углом до тех пор, пока на кромке не образуется небольшая заусеница. Переворачиваем нож и повторяем процедуру для второй стороны лезвия.
3. Достигнув результата на абразиве со средней зернистостью, меняем камень на более мелкий, и повторяем заточку по тому же принципу, но уже меньшее число повторений (на 50%-70% меньше). Менять третий раз брусок для кухонных, и продуктовых специализированных ножей не имеет особого смысла.
4. Чтобы добиться бритвенной остроты, шлифуем кромку лезвия кожей с использованием ГОИ пасты.

Дабы проще было менять и выдерживать угол заточки, лучше использовать специальные приспособления. Например, сделанную точилку для ножей своими руками. Чертежи с размерами несложно найти в открытом доступе на просторах мировой сети, а по себестоимости такой вариант оборудования обойдется в 3-5 раз дешевле покупного аналога по механизму.

Возможные ошибки при ручной заточке:

1. Использование единого бруска для заточки. Чтобы получить полноценное лезвие с высокой остротой, необходимо минимум 2 бруска с разным уровнем зернистости.
2. Образование ложных заусениц может ввести в заблуждение точащего кромку. Лезвие затупится спустя пару недель, и точить кромку придется повторно.
3. Заточка происходит без предварительной чистки лезвия от пыли и жира. Чем чище лезвие, тем качественнее человек сможет заточить нож.
4. Сильный нажим лезвия. Таким макаром вы испортите не только поверхность камня (его ровность), но и убьете саму кромку ножа.

Ну и конечно же, если не соблюдать для лезвия необходимый угол затачивания, работа уйдет в трубу. Особенно это касается специализированных ножей из высококачественной стали, которые не отличаются дешевизной.

Простое приспособление для срывания яблок с деревьев. Как и чем снимать плоды фруктов с деревьев?

Сбор фруктового урожая на садовом участке одна из самых приятных задач, если садовод знает как и чем снимать плоды с деревьев.

Чтобы правильно снимать созревшие яблоки, груши и другие фрукты без каких-либо их повреждений используют специальные инструменты и приспособления.

Самые большие и сочные фрукты вырастают на вершинах деревьев, ближе к солнцу.

Часто бывает так, что фрукты невозможно снять без специальных приспособлений, которые облегчают труд, и сокращают время сбора урожая.

Для этого создан целый арсенал различных приемов и инструментов, начиная с простых (лестницы, корзины, крюки), заканчивая специальным промышленным оборудованием (платформы).

Самый простой способ снимать плоды – встряхивать деревья и затем собирать упавшие фрукты.

Этот метод можно использовать для сбора вишни, орехов и т.п.

Для этого расстилают брезент на землю под ветвями дерева.

При встряхивании дерева используют защитные головные уборы — мотоциклетные или строительные шлемы.

Очевидные достоинства — быстрота и простота являются и самым большим недостатком этого метода, так как фрукты и ветви дерева при встряхивании могут быть повреждены.

Приспособление для встряхивания веток — это длинные стержни, в конце которых прикрепляют два крюка.

Они позволяют наклонять отдельные ветви и снимать высоковисящие плоды.

Крюки используют для всех видов фруктовых деревьев.

Для труднодоступных фруктов также используют лестницы и телескопические секаторы.

Секатор – это нож на длинной ручке.

Достоинство этого метода в том, что он не дает повредить ветви.

Однако фрукты, упавшие на землю, могут быть деформированы.

Самое распространенное приспособление для снятия плодов – плодосъемник другое его название плодосборник.

Важная часть этого инструмента — длинная ручка (стержень), позволяющая снимать урожай даже с самой верхушки деревьев.

Стержень может быть из дерева или пластика.

Особенно удобен телескопический стержень, то есть ручка с регулируемой длиной.

При съеме плодосборником фрукт после отделения от веточки падает в корзинку.

Съемник используется для снятия всех видов фруктов, как одноплодных, так и гроздей винограда и др.

Для сбора урожая в промышленном масштабе применяют специальную технику и машины.

Некоторые из них позволяют снимать плоды с деревьев, а другие собирают фрукты, уже находящиеся на земле.

Промышленные веревочные шейкеры встряхивают деревья с помощью тросов.

Шейкеры могут быть прикреплены к задней части трактора.

Гидравлические встряхиватели деревьев оснащены захватывающим рычагом, который держит ствол дерева или толстые ветки.

Мнения о таких шейкерах расходятся.

Некоторые инженеры считают, что вибрация стимулирует рост корней.

С другой стороны, возникают опасения, что встряхивание повреждает дерево, и сокращает срок его жизни.

Применяют также передвижные платформы-подъемники для перемещения людей, собирающих урожай.

Такие платформы работают даже на небольших склонах.

Плодосъемники делятся на нескольких типов.

Цанговые съемники делают проволочными или с мешком, а также изготавливают инструменты с захватом.

Пластмассовые устройства имеют форму цилиндра с небольшим уклоном, края которого сверху разрезаны в виде продольных полос.

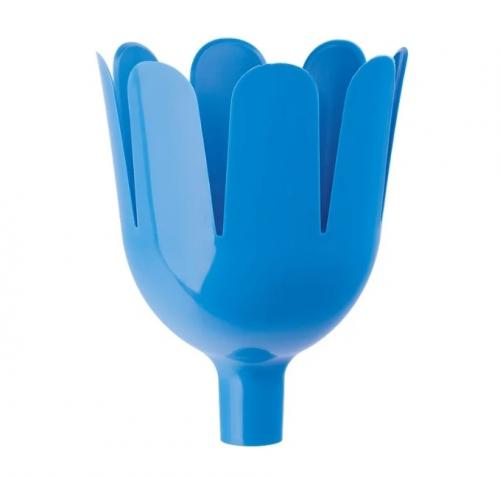

Такой инструмент называют «тюльпан».
