Полное руководство: как правильно подключить электронное реле давления
Особенности подключения реле давления заключаются в том, что реле подключается, как к водопроводу, так и к электричеству. Устанавливается данное устройство без возможности его подключения в различных точках, да в этом и нет необходимости, то есть стационарно.
Подключение к электричеству
В последнее время принято делать разводку электропроводки таким образом, чтобы наиболее ответственные электропотребители запитывались по отдельным линиям. Поэтому будет лучше подключить электротехническую часть по отдельным проводам. Для подключения лучше взять кабель с медной жилой сечением около 2,5 мм квадратных, хотя выбор сечения зависит от мощности всех потребителей системы водоснабжения дома. Естественно, что для подобной линии понадобится отдельный автоматический выключатель в связке с УЗО или с дифавтоматом. Поскольку больше всего электричества потребляет насос, то параметры элементов электрической схемы подбираются в зависимости от мощности электрического двигателя. Желательно позаботиться о наличии заземления, поскольку вода проводит электрический ток и может служить источником повышенной опасности.
Схема подключения реле давления воды к электрощитку
Электрические провода заводятся в специальные отверстия, которые расположены на корпусе реле. Эти отверстия обеспечивают герметический ввод, защищающий точки подключения от попадания влаги. На клеммной колодке, которая находится под крышкой, имеется 3 пары контактов:
- Контакт для подключения заземления.
- Контакт «N» для подключения нулевого проводника.
- Контакт «L» для подключения фазного проводника.
Подключение осуществляется обычным способом: провода зачищаются от изоляции, а затем вставляются в разъемы и фиксируются с помощью прижимных винтов. Чтобы узнать, надежно ли держится конец провода, за него нужно подергать. Через некоторое время надежность крепления проверяется, а винты подтягиваются. Дело в том, что медь материал мягкий и места крепления могут ослабнуть.
Подключение к системе водоснабжения
Конструкция реле давления воды позволяет подключить его в любой точке водопроводной системы. Главное, это на этапе проектирования все хорошо продумать и предусмотреть место для его установки, что потребует дополнительного элемента крепления. Как правило, для подобных целей применяются тройники с дополнительным выводом с наружной резьбой, хотя специалист всегда может собрать из аксессуаров для водопровода любую систему, для подключения любого прибора, как специального, так и бытового.
Реле давления обычно подключается при наличии манометра, иначе как можно контролировать давление в системе, настраивая реле давления. Не помешают некоторые фильтры, а особенно фильтр грубой очистки воды. В данном случае, все зависит от качества воды: возможно, придется установить целую систему фильтров для очистки воды.
Обычно, при большом расходе воды, она подается в дом напрямую, без закачивания в гидроаккумулятор, который начинает заполняться в том случае, когда закрыты все краны или при минимальном расходе воды.
Связанные вопросы и ответы:
Вопрос 1: Какие инструменты и материалы мне понадобятся для подключения электронного реле давления
Для подключения электронного реле давления вам понадобятся следующие инструменты и материалы: реле давления, источник питания (например, аккумулятор или сеть 12 В), потребитель электроэнергии (например, насос или другое оборудование), провода разного цвета для подключения, разъемы или клеммы для соединений, а также инструменты, такие как плоскогубцы, отвертка и ножницы для проводов. Также рекомендуется использовать диод для защиты от выбросов напряжения и резистор для гасения электромагнитных помех. Убедитесь, что все провода имеют подходящую толщину и изоляцию для предотвращения перегрева и коротких замыканий.
Вопрос 2: Как работает электронное реле давления и почему оно важно в системе
Электронное реле давления предназначено для автоматического управления работой оборудования, такого как насосы, компрессоры или вентиляторы, в зависимости от изменения давления в системе. Оно работает следующим образом: датчик давления измеряет текущее давление и передает сигнал на электронную плату реле. Если давление достигает заданного уровня, реле включает или отключает питание потребителя. Это важно для предотвращения перегрузки системы, защиты оборудования от повреждений и обеспечения эффективной работы. Например, в системе водоснабжения реле давления может автоматически запускать насос при падении давления и отключать его при достижении необходимого уровня.
Вопрос 3: Какие меры безопасности нужно соблюдать при подключении электронного реле давления
При подключении электронного реле давления важно соблюдать несколько мер безопасности. Во-первых, убедитесь, что источник питания отключен и система обесточена, чтобы избежать удара током. Во-вторых, используйте защитное оборудование, такое как перчатки и защитные очки, чтобы предотвратить травмы. В-третьих, убедитесь, что все соединения надежно изолированы и не подвержены коротким замыканиям. Также важно следовать инструкциям производителя и схеме подключения, чтобы не допустить ошибок. Наконец, после завершения подключения проверьте систему на наличие утечек или неисправностей перед включением питания.
Вопрос 4: Как правильно подключить электронное реле давления к источнику питания и потребителю
Подключение электронного реле давления к источнику питания и потребителю начинается с соединения положительного провода питания с входными клеммами реле. Затем отрицательный провод питания подключается к потребителю. Датчик давления подключается к соответствующим входным клеммам на реле, обычно обозначенным как "Давление" или "S". Выходные клеммы реле подключаются к потребителю, такому как насос, через разъем или клемму. Убедитесь, что все соединения надежно закреплены и изолированы. Также рекомендуется использовать защитные компоненты, такие как диод и резистор, для предотвращения помех и выбросов напряжения.
Вопрос 5: Как настроить электронное реле давления для работы в моей системе
Настройка электронного реле давления начинается с определения необходимых порогов включения и отключения. Используйте регуляторы, расположенные на реле, чтобы установить нижний и верхний пределы давления. Обычно на реле есть два регулятора: один для минимального давления (включение) и другой для максимального давления (отключение). Проверьте инструкцию производителя для уточнения их расположения и функций. После установки порогов включите питание и проверьте работу реле, наблюдая за изменениями давления и реакцией реле. Если необходимо, скорректируйте регуляторы для точной настройки. Убедитесь, что реле срабатывает правильно и поддерживает стабильную работу системы.
Вопрос 6: Какие распространенные ошибки следует избегать при подключении электронного реле давления
Одной из распространенных ошибок при подключении электронного реле давления является неправильное соединение проводов, что может привести к коротким замыканиям или неисправности реле. Также важно избегать смешивания фаз и нулевого провода, так как это может вызвать повреждение оборудования. Еще одной ошибкой является несоблюдение полярности при подключении, что может привести к immediate повреждению реле или потребителя. Кроме того, не следует пренебрегать использованием защитных компонентов, таких как диод и резистор, так как они защищают реле от выбросов напряжения. Наконец, важно следовать инструкциям производителя и не превышать максимальные значения напряжения и тока, указанные в технических характеристиках реле.
Вопрос 7: Как проверить правильность подключения электронного реле давления
Для проверки правильности подключения электронного реле давления выполните следующие шаги. Сначала убедитесь, что все провода подключены к правильным клеммам и что соединения надежно закреплены. Затем включите питание и проверьте, срабатывает ли реле при изменении давления. Используйте манометр для измерения текущего давления и убедитесь, что реле включает и отключает потребитель при достижении заданных порогов. Также проверьте absence of утечек или перегрева в соединениях. Если все работает корректно, реле готово к эксплуатации. Еслиены какие-либо неисправности, отключите питание и проверьте соединения еще раз.
Что такое электронное реле давления и для чего оно используется

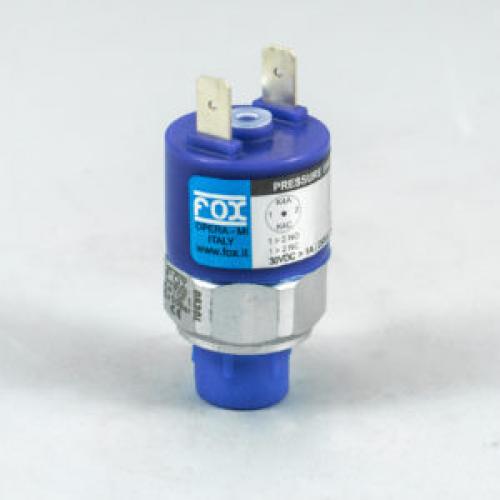

Механические реле давления часто состоят из электрического выключателя с защелкой (щелчкового типа), приводимого в действие механическим чувствительным элементом. Механический узел перемещается в ответ на изменение давления в системе, жидкостной или пневматической.
Механические реле давления используются для определения наличия или отсутствия давления жидкости/воздуха в системе. Одним из таких применений является датчик давления масла в автомобиле, к которому подключается индикатор, показывающий наличие проблем в двигателе. Одно из таких применений - датчик давления масла в автомобиле, к которому подключается индикатор, показывающий наличие проблем в двигателе.
При достижении порога срабатывания механические реле давления активируют свои электрические контакты и тем самым сигнализируют о наличии/отсутствии давления. отсутствие .
Существует также другой тип механических/электромеханических реле давления. датчики дифференциального давления. Эти датчики имеют два входных отверстия, в отличие от датчиков с одним входом. Когда давление с двух сторон одинаково, выключатель остается в нейтральном положении. Когда давление с двух сторон одинаково, переключатель остается в нейтральном положении. Когда давление с одной стороны увеличивается, поршень перемещается в сторону низкого давления и активирует переключатель.
Существует несколько типов механических реле давления, классифицируемых в зависимости от используемой технологии.
- Мембранные переключатели
- В этих переключателях используется сварная металлическая мембрана (герметичная), которая воздействует непосредственно на сам переключатель. Они могут работать при давлении до 10,43 бар и вакууме, но рекомендуется использовать их при низкой частоте циклов с ограничением около 25 циклов в минуту. Они могут работать при давлении до 10,43 бар и вакууме, но рекомендуется использовать их при низкой частоте циклов, составляющей около 25 циклов в минуту.
- Переключатели трубки Бурдона
- Подобно мембранным переключателям, они используют сварную герметичную трубку Бурдона для приведения в действие переключателя. Это также переключатели с низкой частотой циклов, но они могут работать до Подобно диафрагменным переключателям, для приведения в действие переключателя используется трубка Бурдона со сварным уплотнением.
- Мембранно-поршневые переключатели
- В этих переключателях используется эластомерная мембрана, соединенная с поршнем, который приводит переключатель в действие. Мембранно-поршневые переключатели работают при давлении от вакуума до 110 фунтов на квадратный дюйм (750 кПа).
- Они имеют более длительный срок службы - в среднем 2,5 миллиона циклов.
- Поршневые переключатели
- Поршневые реле давления имеют поршни с кольцевым уплотнением, которые непосредственно воздействуют на защелки.
- Они имеют более длительный срок службы - в среднем 2,5 миллиона циклов.
Какие основные компоненты электронного реле давления и как они взаимодействуют
По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.
Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.
Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.
Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.
Как правильно выбрать электронное реле давления для конкретного прибора или системы
Реле давления группируются по двум типам: механические и электронные. Каждый вид реле имеет свои положительные и отрицательные стороны в зависимости от назначения и принципа работы прибора. Например, многие эксперты утверждают, что для воды больше подходят механические реле давления. Они считаются более простыми, надежными и дешевыми по сравнению с электронными аналогами. В то же время электронные устройства работают тише и выглядят более эстетично. В этой статье будут рассмотрены технические характеристики, настройка, управление и обслуживание механического реле давления.
Конструкция большинства моделей примерно одинаковая. Понять принцип работы и способы регулировки механического реле давления можно на примере устройства, созданного компанией Condor. Данный механизм автоматизируют подачу воды в насосе.
Condor — известная немецкая фирма, основанная в 1893 году. Изначально организация специализировалась на машиностроении. В 1935 году компания получила патент на изобретение мембранного регулятора давления. Прибор автоматически управлял работой водяных насосов. Сегодня предприятие занимает первенство в области конструирования и производства реле давления, систем управления и регулирования электронными устройствами.
Сейчас в ассортименте завода-изготовителя много разных воздушных и водяных реле давления. Некоторые из этих устройств предназначены для работы с агрессивными химическими веществами. Есть приборы с диапазоном рабочего давления: 0,5-250 бар, способные функционировать при высоких температурах (до 200 градусов Цельсия).
Бывает много модификаций реле. Есть силовые реле, которые напрямую соединяют или разъединяют канал питания электрического двигателя при достижении определенного давления. Есть также управляющие реле, размыкание или замыкание которых вызывает срабатывание систем запуска.
Вся продукция компании Condor сертифицирована в соответствии с установленными нормами DIN ISO 9003 и DIN ISO 9001. Кроме того, производство имеет сертификаты VDS, KEMA и ATEX (EX) по электробезопасности, пожаробезопасности и взрывобезопасности.
Компания делает реле для всемирно известных заводов, которые производят насосы (WaterSpray, Grundfos и др), а также компрессоры популярных брендов (Kaiser, Atlas Copco, Fini и пр.).
Какие существуют типы электронных реле давления и в чем их отличия
Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?
Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.
У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.
Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные "выходы" для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.
Как подключить электронное реле давления к сети питания
Такой вопрос встречается очень часто и очень немногие могут правильно описать этот процес. Поэтому внесу свой вариант ответа на этот злободневный вопрос.
На фото, ниже. представлено самое распространенное (стандартное) реле давления PM-5 (РДМ-5) с диапазоном регулировки от 1атм до 5 атм.

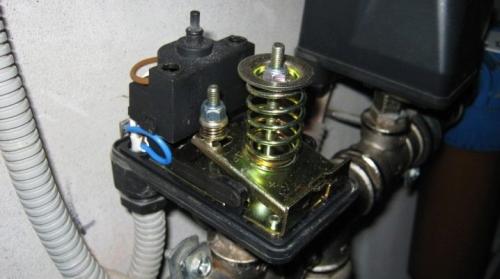

Сначала снимаем крышку реле, под ней расположены две пружины, больщая и малая.
Большая пружина регулирует давление включения насоса. Малая пружина регулирует дельту (разницу, перепад) между давлениями включения и отключения. На реле есть соответствующие надписи. Большая пружина имеет обозначение "P", а малая пружина обозначение "ΔP". И указатели вращения - по часовой стрелке " + ", против часовой " - ".
Поэтому регулировку давления можно осуществить тремя способами:
- Первый способ. Работаем ТОЛЬКО с большой пружиной, малую пружину не трогаем. Если вращаем гайку по часовой стрелке, то увеличиваем давление включения. Соответственно, увеличится и давление отключения насоса. Если необходимо понизить давление, то вращать гайку на пружине нужно против часовой стрелки. Вывод : при таком способе ругулировки мы производим изменения давлений и включения и отключения одновременно, хотя работаем только с одной пружиной. Происходит это потому, что параметр "ΔP" привязан к параметру "P".
Как правильно подключить датчик давления к электронному реле
Реле давления подключается сразу к двум системам: водопроводной и электрической. Устанавливается реле стационарно, поскольку переставлять прибор никуда не нужно.
Первым делом осуществляется подключение реле давления к электричеству. Здесь желательно подвести отдельную линию, тогда срок службы прибора значительно увеличится. Но, если нет такой возможности, данное требование не является обязательным. Для подключения нам понадобится кабель сечением не менее 2,5 мм2 с жилой из меди внутри. Протягиваем провод от электрического щитка, лучше делать установку связки автомат + УЗО или дифавтомата.
Схема подключения к электричеству обязательно должна включать в себя наличие заземления, поскольку сочетание влаги и электричества является зоной повышенного риска. Провода вводятся в отверстия на тыльной стороне устройства. Под крышкой, в коробке с клеммами расположено три пары контактов:
Заземление
. Сюда подключается соответствующие кабели, идущие от щитка и от насоса;Line
. К этой клемме нужно подвести фазу и ноль провода из электрощитка;Клеммы
от таких кабелей из насоса.Сам способ соединения стандартный. Необходимо предварительно подготовить провода: зачистить жилы от изоляционного материала. Затем их необходимо вставить в разъем и закрепить прижимными болтами. Чтобы проверить надежность соединения, можно аккуратно подергать проводки. Примерно через час после подключения болты нужно немного покрутить, поскольку медные жилы очень мягкие и контакт может стать слабее. На этом подключение к электрической части завершено.
Следующим этапом становится подключение к водопроводу. Существуют разные методы подключения реле к водопроводной системе. Наиболее простой, удобный и подходящий способ – установка пятивыводного штуцера. Можно приобрести готовое приспособление, а можно сделать такую конструкцию самостоятельно при помощи фитингов.
Штуцер присоединяется к патрубку, расположенному на задней стороне корпуса, к остальным выходам присоединяется гидроаккумулятор, шланг, соединенный с насосом и трубу, которая ведет к дому. Также при наличии устанавливается манометр и грязевик. Манометр может пригодиться как важный элемент, помогающий контролировать давление в системе, а также манипулировать настройками реле. Грязевик – также довольно полезный прибор, его возможно установить и отдельно от насосной станции. Профессионалы также рекомендуют подключать систему фильтрации на входе схемы водоснабжения.
Как настроить пороги срабатывания электронного реле давления
Выбор между механическим и электронным реле давления — важный этап при организации системы водоснабжения. Оба устройства выполняют одну задачу: они управляют насосом, поддерживая оптимальное давление воды. Однако подходы к выполнению этой функции у них различаются, что делает каждое из устройств более подходящим для определенных условий.
Механическое реле давления считается классическим вариантом. Оно простое по конструкции, надежное и проверенное временем. В основе его работы лежит физическое воздействие давления на мембрану или поршень, что приводит к замыканию или размыканию электрической цепи. Пользователь вручную настраивает минимальный и максимальный пороги давления с помощью регулировочных винтов. Этот тип устройства популярен благодаря своей простоте, доступной цене и легкости в ремонте. Если мембрана износилась или контакты начали подгорать, их можно заменить, и реле снова будет работать, как новое.
Электронное реле давления, напротив, основано на использовании датчиков, которые точно измеряют давление и отправляют сигнал на включение или отключение насоса. Такие устройства оснащены дисплеем или светодиодной индикацией, что позволяет пользователю видеть текущие параметры системы. Электронные модели часто имеют дополнительные функции, например, защиту насоса от сухого хода или возможность работы с более широкими диапазонами давления. Они точнее механических аналогов, что особенно важно в сложных системах водоснабжения, где необходима высокая стабильность.
Несмотря на очевидные преимущества, у электронных реле есть свои особенности. Они более чувствительны к скачкам напряжения и требуют стабильного электропитания. При выходе из строя ремонт зачастую невозможен, и устройство приходится полностью заменять. Кроме того, такие реле дороже механических, что может стать сдерживающим фактором для их покупки.
Выбор между механическим и электронным реле давления зависит от условий эксплуатации. Для систем, где важны простота и надежность, механическое реле будет оптимальным выбором. Оно подходит для стандартных бытовых нужд, особенно если вода в системе относительно чистая, а скачки давления незначительны. Если же система сложная, с высокой интенсивностью водопотребления, или требуется точная настройка параметров, стоит обратить внимание на электронные модели.
Таким образом, механическое реле — это проверенное временем решение, надежное и легкое в обслуживании. Электронное реле — современное устройство с широкими возможностями и высокой точностью. Выбор зависит от ваших задач, бюджета и технических требований.
