Полное руководство по настройке гидроаккумулятора и реле давления

Полное руководство по настройке гидроаккумулятора и реле давления

Большая часть устройств поставляется с заводской преднастройкой, где давление для включения помпы выставлено в диапазоне 1,4-1,8 бар, а выключение насоса осуществляется при достижении напоре в пределах 2,8-3,5 бар.

К слову, в городских водопроводных сетях оптимальным для работы сантехнических приборов и встроенной техники считается давление в пределах 2,5-4 бар.

Если вы запустили насосное оборудование, и оно работает в штатном режиме без видимых перекосов, то перенастраивать ничего не нужно. Единственное, что нужно выполнить, – это проверить соответствие давления в гидробаке с настройками реле. Оно должно быть на 10% меньше значения, при котором будет включаться помпа.

Однако, если насос будет перекачивать воду с большой глубины (например, из колодца глубиной 7 метров и более), то выставленных настроек будет хватать только на всасывание жидкости из источника. При этом помпа будет работать на пределе и быстро выйдет из строя.

Чтобы изменить настройки реле, нужно открутить защитную крышку устройства, под которой располагаются две пружины – большая и малая. Первая отвечает за включение и выключение насоса, вторая служит для настройки разницы между параметрами включения и отключения помпы.

Как правило, заводской преднастройкой удерживается разница в половину от давления, при котором будет отключаться гидрофор. Как пример: 3 бара – выключение, 1,5 бар – включение.

Чтобы изменить заводские настройки реле давления, необходимо открутить или закрутить винт на большой пружине.

Как показывает практика, один полный оборот ключа равен 0,1 бар. Чтобы понизить давление, при котором будет включаться помпа, необходимо выполнить соответствующее количество оборотов против часовой стрелки. И наоборот, чтобы изменить показатели в большую сторону, закрутите винт на то количество оборотов, которое будет соответствовать требуемым значениям.

После этого необходимо изменить сопротивление воздуха в гидроаккумуляторе в соответствии с выставленными настройками на реле давления. Для этого на бачке откручивается заглушка золотника, а далее воздух стравливается через штуцер или немного подкачивается. Далее при помощи автомобильного манометра проверяется давление в мембранном баке.

Например, нам необходимо понизить давление выключения насоса до 2,8 бар. Соответственно мы откручиваем винт на большой пружине на 2 полных оборота. Нижний предел, при котором будет включаться помпа, понизится соответственно до 1,4 бар. Поэтому для нормального функционирования оборудования давление воздуха в гидроаккумуляторе должно составлять 1,4-10% бар, или 1,26 бар. Воздух в мембраннике необходимо немного спустить, чтобы установить рабочие значения резервуара.

Связанные вопросы и ответы:

Почему важно правильно регулировать гидроаккумулятор и реле давления

За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае поломки насосной станции , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

• Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
• Разницы, между высотой самой верхней точки отбора воды и насосом;
• Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Как определить, что гидроаккумулятор или реле давления требуют регулировки

Итак, мы уже уяснили, что различаются гидробаки только своим предназначением – для холодной сети или горячей. Объём корпуса при настройках значения не имеет, поэтому давление в гидроаккумуляторе 24 литра будет такое же, как и в случае со столитровым бачком.

• Больше объём (форма корпуса вообще значения не имеет) – значит, больше воздуха. Соответственно, больше поместится и воды. Баланс производителем всё равно соблюдён, и давление в воздушной полости будет одинаковым в любой ёмкости (стандартно это 1,5 бар).

Объём и форма значения не имеет Источник pumpekhoob.com

• При выключенном насосе рабочее давление в сети должно быть вдвое выше, чем при включенном. Однако оно ни при каких обстоятельствах не должно превышать тот предел, что заявлен для данного прибора производителем.

• При необходимости заводские настройки можно изменить – как именно, зависит от структуры системы. Если это трубопровод, подающий в дом воду из колодца, настройка гидроаккумулятора обычно осуществляется в соответствии с заводскими параметрами устанавливаемого на него датчика давления.

Насос на скважине, присоединённый к гидроаккумулятору Источник de.decorexpro.com

• Чаще всего диапазон варьируется между 1,4 и 2,8 бар. Давление в гидроаккумуляторе 100 литров на холодную воду (или любом другом по объёму бачке) настраивают на 0,2 бара ниже (оба показателя). Это даёт возможность избежать ненужных скачков давления при включении кранов или использующих воду сантехнических приборов.
• Если в системе установлен ещё один бачок – на горячей воде, то его настройки ориентируют уже не на своё реле, а на аккумулятор холодной воды, с уменьшением на всё те же 0,2 бара.
• Соблюдение такого разрыва – важный момент, потому что при более высоком давлении в горячем трубопроводе, на автоматическом воздухоотводчике постоянно будет смещаться поплавок и запускать воздух внутрь, чего нельзя допускать.

Совет! Чтобы получить точно заданные параметры давления, уже имеющийся в баке воздух следует полностью стравить, и только потом накачивать до нужного предела.

Какие инструменты и материалы необходимы для регулировки гидроаккумулятора и реле

Чаще всего в домашних системахустанавливают обычное реле, проверка работоспособности и настройка которого осуществляется до присоединения к баку. Для снятия показаний с такого прибора необходимо иметь механический манометр, который благодаря простоте своей конструкции практически никогда не даёт ошибочных показаний из-за внутренних поломок.

Узел присоединения реле и манометра

Прежде чем начинать настройку, нужно ознакомиться с техническими характеристиками насоса и аккумулирующего бачка, и сопоставить их с возможностями реле. А вообще-то это нужно сделать ещё при их покупке. Смысл взаимодействия элементов водоснабжающей системы и заключается в комфортной настройке их параметров друг на друга.

Таблица 1. Принцип настройки реле на примере насосной бытовой станции.

Шаги, фото	Описание действия
Шаг 1 – откручиваем фиксирующий колпачок	В данной модели станции реле вместе с манометром вынесено вперёд и легкодоступно для настройки. Для начала с него нужно снять защитный кожух, для чего отвинчивается фиксатор.
Шаг 2 – снимаем крышку	Сняв крышку, вы увидите: 1. Большой болт, который отвечает за включение давления. 2. Маленький болт, отвечающий за соблюдение разницы давлений при остановке насоса. Болты зажимные, соединены с пружинами. Любые манипуляции по регулированию давления осуществляются путём вращения этих болтов. По часовой стрелке пружина зажимается, тем самым увеличивая показатель давления. Аналогично меняется и разница между верхним и нижним пределами.
Шаг 3 – выставляется диапазон между показателями давления	Допустим, вам нужно настроить реле так, чтобы насос включался при 2 атм, а выключался при 4-х. 1. Для начала нужно запустить станцию и посмотреть, при каком давлении она включилась и выключилась. Допустим, разница составила 1,4 атм (так выставлена заводская настройка), а вам нужно 2 атм. 2. Для увеличения разницы необходимо отжать маленькую пружину до спокойного состояния. 3. Затем немного зажимаете большой болт, чтобы поднять показатель с 1,4 до 2 атм. Получилось чуть больше – слегка проворачиваете его в обратном направлении. Важно! Даже когда маленький болт полностью отжат, разница между давлениями всё равно будет - хоть и минимальная. Меньше 0,5 бар она быть не может по определению. Чтобы в баке было больше воды, и, соответственно, реже включался насос, разница между показателями давлений должна быть более существенной, чем половина атмосферы.
Шаг 4 – настраиваем верхний предел	Теперь вам нужно сместить этот диапазон в большую сторону. Для этого: 1. Слегка зажимаете маленький болт и проверяете, на каком давлении насос будет активизироваться и отключаться. 2. Поворотом большого болта вправо вы смещаете диапазон в большую сторону. Соответственно, если крутите влево – возвращаетесь обратно.

Какие основные параметры нужно устанавливать при настройке гидроаккумулятора

Для выбора гидроаккумулятора Джилекс, определения какой объем, и на сколько литров необходимо купить мембранный бак первостепенно стоит определиться какой водоразбор предполагается в вашей системе водоснабжения.
- Избыточно большой гидроаккумулятор не является правильным выбором для правильной работы водяного насоса. Вода в мембране не должна застаиваться. К тому же лишний объем воды никак не улучшает работу системы водоснабжения в целом.
- Если у вас отключили электроэнергию, и не работает водяной насос, то в гидроаккумуляторе всегда остается определенный запас воды. Но вы также должны понимать, что при отключении электроэнергии вы не пойдете принимать душ, и очень большого запаса воды делать не требуется.
- Самыми востребованными гидроаккумуляторам для системы водоснабжения загородного дома стоит считать объемы 24, 50, 80 литров.
- Выбор вертикальный или горизонтальный гидроаккумулятор Джилекс купить стоит делать из особенностей места установки мембранного бака.
Технические особенности гидроаккумуляторов Джилекс :
- Гидробаки Джилекс объемом от 6 до 18 литров не имеют технической возможности замены внутренней мембраны.
- Вертикальные гидроаккумуляторы Джилекс объемом 80 и более литров используют в конструкции проходную мембрану. Вы можете установить на корпусе автоматический воздухоочиститель который будет самостоятельно стравливать воздух образовавшийся внутри мембраны после отстоя воды.

В чем разница между настройкой гидроаккумулятора и реле давления

Неправильная регулировка клапанов

Одна из самых распространенных причин, по которой не регулируется клапан на ВАЗ 2106, — это неправильная регулировка клапанного механизма. Если клапаны не регулированы должным образом, это может привести к плохой работе двигателя и повышенному расходу топлива.

Износ или поломка клапанного механизма

Если клапаны не регулируются, причиной может быть их износ или поломка. При износе клапаны могут иметь проблемы с герметичностью и приводить к утечкам сжатого воздуха, что снижает мощность двигателя и приводит к его неэффективной работе.

Деформация или износ шейки распределительного вала

Еще одной возможной причиной, по которой не регулируется клапан на ВАЗ 2106, может быть деформация или износ шейки распределительного вала. Если шейка вала имеет повреждения или износ, это может помешать правильной работе клапанного механизма.

Как исправить проблему с нерегулируемым клапаном?

Для исправления проблемы с нерегулируемым клапаном на ВАЗ 2106, необходимо следовать следующим рекомендациям:

1. Проверить правильность регулировки клапанного механизма с помощью специального ключа.

2. Заменить поврежденные или изношенные клапаны.

3. Проверить состояние и, при необходимости, заменить шейку распределительного вала.

4. После выполнения регулировки или замены запчастей, необходимо провести тест-драйв и убедиться в правильной работе двигателя.

Если эти меры не помогают исправить проблему с нерегулируемым клапаном, рекомендуется обратиться к квалифицированному автомеханику для диагностики и ремонта.

Как правильно установить оптимальное давление в гидроаккумуляторе

Давайте условимся о терминах.

Большая пружина и малая пружина . Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

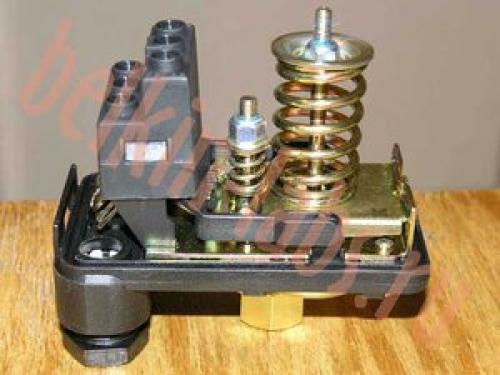

Реле давления со снятой крышкой

Закручивание пружины (большой или малой) . Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой) . Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром . Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан . Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры , имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Как синхронизировать работу гидроаккумулятора и реле давления

Подготовительный этап

1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре - можно считать за атмосферы.
4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
3. Сразу проверяем, что получается.
4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Как проверить правильность регулировки после выполнения настроек

Большинство гидрофоров оснащены контроллером, который может регулировать работу помпы по потоку и давлению. В первом случае автоматика учитывает скорость потока жидкости в водопроводе. Во втором случае регулировка работы насосного оборудования осуществляется с учетом выставленных настроек на реле.

Помимо автоматического включения и выключения насоса блок управления выполняет ряд важных функций:

• Обеспечение хорошего напора в кране. Устройство включает и выключает станцию в зависимости от уровня давления, поддерживая его в заданных пределах.
• Защита оборудования от «сухого хода». Блок управления обнаруживает отсутствие воды в источнике и предотвращает работу насоса «вхолостую», защищая его от повреждений и быстрого износа.
• Продление срока службы насосной установки и всей системы водоснабжения в целом при грамотной настройке контроллера.

Особенности настройки реле давления

Большая часть устройств поставляется с заводской преднастройкой, где давление для включения помпы выставлено в диапазоне 1,4-1,8 бар, а выключение насоса осуществляется при достижении напоре в пределах 2,8-3,5 бар.

К слову, в городских водопроводных сетях оптимальным для работы сантехнических приборов и встроенной техники считается давление в пределах 2,5-4 бар.

Если вы запустили насосное оборудование, и оно работает в штатном режиме без видимых перекосов, то перенастраивать ничего не нужно. Единственное, что нужно выполнить, – это проверить соответствие давления в гидробаке с настройками реле. Оно должно быть на 10% меньше значения, при котором будет включаться помпа.

Однако, если насос будет перекачивать воду с большой глубины (например, из колодца глубиной 7 метров и более), то выставленных настроек будет хватать только на всасывание жидкости из источника. При этом помпа будет работать на пределе и быстро выйдет из строя.

Чтобы изменить настройки реле, нужно открутить защитную крышку устройства, под которой располагаются две пружины – большая и малая. Первая отвечает за включение и выключение насоса, вторая служит для настройки разницы между параметрами включения и отключения помпы.

Как правило, заводской преднастройкой удерживается разница в половину от давления, при котором будет отключаться гидрофор. Как пример: 3 бара – выключение, 1,5 бар – включение.

Чтобы изменить заводские настройки реле давления, необходимо открутить или закрутить винт на большой пружине.

Как показывает практика, один полный оборот ключа равен 0,1 бар. Чтобы понизить давление, при котором будет включаться помпа, необходимо выполнить соответствующее количество оборотов против часовой стрелки. И наоборот, чтобы изменить показатели в большую сторону, закрутите винт на то количество оборотов, которое будет соответствовать требуемым значениям.

После этого необходимо изменить сопротивление воздуха в гидроаккумуляторе в соответствии с выставленными настройками на реле давления. Для этого на бачке откручивается заглушка золотника, а далее воздух стравливается через штуцер или немного подкачивается. Далее при помощи автомобильного манометра проверяется давление в мембранном баке.

Например, нам необходимо понизить давление выключения насоса до 2,8 бар. Соответственно мы откручиваем винт на большой пружине на 2 полных оборота. Нижний предел, при котором будет включаться помпа, понизится соответственно до 1,4 бар. Поэтому для нормального функционирования оборудования давление воздуха в гидроаккумуляторе должно составлять 1,4-10% бар, или 1,26 бар. Воздух в мембраннике необходимо немного спустить, чтобы установить рабочие значения резервуара.

Как часто следует проверять и регулировать гидроаккумулятор и реле давления

Такую фразу можно достаточно часто найти в описаниях гидроаккумуляторов. Вариации – гидроаккумулятор создает постоянное давление и т.п.

Начнем с того что мембрана (резиновая груша) в металлическом корпусе никакое давление, ни постоянное, ни "переменное" создать просто не в состоянии. Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе. Единственное, о чем можно говорить, так это о том, что гидроаккумулятор, в отсутствие расхода воды, поддерживает созданное в нем давление и способствует его плавному снижению с началом водоразбора и плавному повышению после закрытия всех кранов. Т.е. без него давление изменялось бы мгновенно, а с ним изменяется плавно, за счет изменения гидравлического объема путем растяжения-сжатия мембраны. В этом и есть основный смысл его использования. Для корректного функционирования системы с вездесущим реле давления требуется именно плавное изменение давления, что и обеспечивается с помощью гидроаккумулятора.

Говорить о постоянном давлении в стандартной системе с реле давления и гидроаккумулятором вообще не приходится. Весь смысл функционирования такой системы сводится к тому, что давление постоянно изменяется, за счет чего и автоматизируется работа насоса с помощью реле давления. Постоянное давление может быть только при неизменном расходе, но как только расход воды изменяется (открыли или закрыли дополнительный кран) давление мгновенно изменяется. Все что может сделать гидроаккумулятор - это задать системе инерционность, что от него собственно и требуется. Постоянного давления в системах с переменным расходом возможно достичь только при использовании преобразователя частоты , когда скорость вращения насоса изменяется в зависимости от расхода воды.
