Часто в чатики в телегу приходят люди, которые хотят себе умный дом. А приходят они обычно с вопросом:
"Делаю ремонт в квартире/доме, сейчас пора электрику раскидать, а какую проводку надо для умного дома? Сейчас пока нет времени/денег/возможности (нужное подчеркнуть), но потом хотелось бы сделать умный дом, что бы там свет сам выключался, шторы открывались и т.д."

Люди, задающие подобные вопросы, обычно вообще не разбираются в "умных домах". И начинают интересоваться только когда дело касается укладки новой проводки (хорошо, если до, а не после). Какие "умные дома" бывают, какие протоколы, хабы? И они готовы изучать, разбираться, но проблема в том, что делать-то нужно уже вчера. И изучать эту тему можно наверно бесконечно, т.к на рынке появляются новые бренды и новые устройства. Именно с такими людьми, кто пока сам не знает, чего хочет, а проводку нужно делать, я хочу поделиться своими мыслями на эту тему. Сразу могу сказать, что мои мысли - это не инструкция "как правильно", это просто "мой путь".

"Таков путь."

Я особо не буду заострять внимание на расположении розеток, куда и зачем тянуть провода, я буду больше говорить именно о проводах, где и каких принципов я придерживался, когда их закладывал.

Подходы к постройке «умного дома» я бы разделил на несколько условных категорий и уже от этого зависит и то, какая проводка вас устроит (протоколы — это отдельный разговор, но как ни крути цена/качество/доступность – это сейчас zigbee).

• "Интегрированный умный дом" . Это минимум беспроводных систем, максимум проводных. Продумать нужно каждое устройство. И не просто устройство, а конкретное, с конкретным производителем, конкретными характеристиками и т.д. Подобные решения обычно закладываются еще на стадии проектирования ремонта/стройки. Для этого часто привлекают интеграторов, за много денег. И в данном случае "умный дом" и квартира, например, связаны настолько, что существование и функционирование квартиры без "умного дома" уже не представляется возможным. Всё целиком и полностью заточено под работу с "умным домом". Обычно такие решения очень недёшевы. Требуют грамотного проектирования от человека с большим опытом, т.к. учесть нужно очень много, масштабируется такая система не очень легко. Соответственно и требования к проводке могут быть абсолютно любые и советы давать тут бессмысленно. Вариант сделать «подготовку», а потом уже разбираться, что и куда поставить - тут не пройдет.

Фото из интернета.

• Я бы назвал это "Поверхностный умный дом" . Это прямая противоположность первому варианту. Сюда я бы отнёс решения, которые подключаются к существующим коммуникациям. В большинстве своём это будут беспроводные технологии. Это вариант, когда у вас уже есть готовый ремонт и изменений в нём уже не предвидится. Однако, такой вариант накладывает множество ограничений. Некоторые вещи с ним очень трудно реализовать, некоторые вообще невозможно. Что-то возможно, но с дикими костылями. Это как сделать в комнате 1 розетку, а потом просто подключать к ней 5 удлинителей с тройниками, чтобы получить нужное количество розеток в нужных местах. Тут проводку делаешь, как хочешь, но потом не нужно расстраиваться, что что-то не подключить, а что-то неудобно. Масштабируется такая система очень легко. В таком ключе работают много современных производителей «умных домов».

Фото из интернета.

• Ну и как я бы сказал, это "Гибридный вариант" . На мой личный взгляд, это самый оптимальный вариант "цена/качество". Тут можно не так досконально планировать, как в первом варианте. А также можно лишиться многих ограничений, которые есть во втором варианте. Все базовые функции управления квартирой должны иметь управление без умных домов, серверов и хабов, а вот удаленное управление, автоматизации и голосовое управление уже будет доустанавливаться поверх существующей проводки. Такая система гибко масштабируется, но при этом, лишена многих ограничений «поверхностного» варианта.

Связанные вопросы и ответы:

Что нужно знать о распределении проводки в квартире

Давайте рассмотрим пример из моей практики, вот двухкомнатная квартира, перепланированная по дизайн-проекту (к сожалению, движок сайта сжимает картинки в низком качестве, а на чертежах это особенно заметно, поэтому приношу извинения за размытость картинки).

В квартире имеется длинный коридор неправильной формы, раздельный санузел, спальня с гардеробной и балконом. Кухня разделена барной стойкой на зону приготовения пищи и зону отдыха и так же имеет балкон. Гостиная разделена от кухни раздвижной дверью.
Из крупной бытовой техники есть холодильник (кухня), посудомоечная машина, духовка, варочная панель, стиральная машина (маленькое помещение в душевой). Так же установлен проточный водонагреватель (в стояке туалета) и два кондиционера (в спальне и в гостиной). В душевой, туалете и в зоне приготовления пищи (где на полу плитка) есть теплые полы
Но перед прикидыванием вариантов распределения проводки в зависимости от бюджета отдаем себе полный отчет в том, что если мы хотим выбрать самый бюджетный вариант проводки, то про кондиционеры и посудомоечную машину придется забыть - если ваш бюджет на электрику крайне ограничен, то и на технику он так же будет ограничен. Про теплые полы так же придется забыть.
Помните что уровень инженерного обеспечения (в том числе электрики должен всегда быть сопоставим с уровнем квартиры и ремонта в ней).

Какие факторы следует учитывать при планировании проводки в квартире

По составу жилы , кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

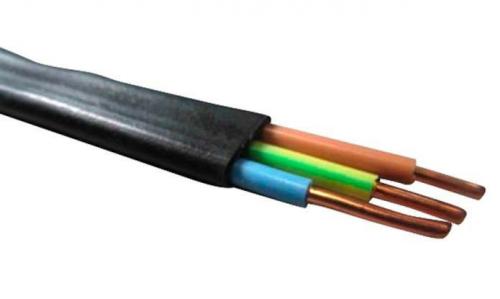

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Как выбрать подходящий материал для проводки в квартире

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

• алюминий;
• медь;
• сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

• улица;
• помещение;
• проводка под землей;
• проведение кабеля под водой.

3. Количество используемых проводов .

4. Совпадает сечение жил или нет .

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов.

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов. Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

• Не требует дополнительных затрат для покупки дополнительных аксессуаров.
• Не нужно прилагать усилий для выполнения данной работы.
• Есть возможность соединить между собой несколько кабелей.

Минусы:

• Этот способ самый ненадежный для использования при современной прокладке электропроводки.
• Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.
• Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

• соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;
• спаивать между собой можно многожильные кабеля;
• более надёжный в эксплуатации и не требует дополнительных проверок;
• относится к одному из дешевых способов монтажа электрических узлов.

Недостатки:

• требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;
• этот способ требует квалифицированного работника, умеющего работать с паяльником.
• даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.

Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Сварка

Чтобы электрический узел в распредкоробке был надёжным, то следует использовать сварку. Способ очень похож на пайку с единым различием. В этом случае вместо паяльника используется сварочный аппарат.

Сварка проводов делается исключительно специалистом. Источник soqewa.lyzateni.ru.net

Достоинства:

• Это самый надежный способ, который используют все электрики.

Как определить оптимальное расположение розеток и выключателей в квартире

Изоляция проводов в коммутационной коробке

Контактными устройствами во внутриквартирной сети являются коммутационные коробки. Эта конструкция защищена от пагубного воздействия окружающей среды корпусом и крышкой. Необходимость изолировать электрические провода будет зависеть от конструктивных особенностей оборудования. Если оно оснащено зажимными колодками, дополнительная защита не требуется. Если такого нет, необходимо разграничение проводников.

Соединение при помощи скруток чаще всего используется в контактных коробках, не оснащенных колодками. Однако с течением времени скрутка утрачивает свою плотность из-за расширений, вызванных температурными перепадами и окислением проводников. Для этого плотно скручивают зачищенные концы жил по часовой стрелке, а далее, надев колпачок, его прокручивают в том же направлении, приложив немного усилий. Внутренняя полость пластикового колпачка оснащена стальной конусной пружиной. При осторожном прокручивании оно плотно прилегает и обжимает контакт. Колпачки могут выпускаться в разных цветах и размерах, что позволит подобрать подходящий контакт.

Делая скрутки, рассчитанные на большие нагрузки, перед изоляцией провода обрабатывают специальным веществом, предназначенным для электроконтактов. Это позволит снизить сопротивление, а также защитить от активного окисления.

Изоляция СИЗ не может обеспечить надежную герметичность, поэтому может использоваться только в специальном отсеке контактного устройства. Если в будущем потребуется подключение новой линии или замена светильника, колпачок достаточно просто снять, чего нельзя сказать об изоленте.

Во время выполнения работ на линии требуется отключить питание в щитке.

Оптимальное расположение розеток и выключателей в квартире

Для обеспечения безопасности и удобства использования электрической сети в квартире необходимо правильно расположить розетки и выключатели.

Изоляция проводов в коммутационной коробке

Контактными устройствами во внутриквартирной сети являются коммутационные коробки, защищенные от воздействия окружающей среды корпусом и крышкой. Некоторые изоляционные материалы могут быть необходимы в зависимости от конструктивных особенностей оборудования.

Соединение с помощью скруток

Соединение с помощью скруток наиболее часто используется в контактных коробках, не оснащенных колодками. Однако, с течением времени, скрутка может потерять свою плотность из-за температурных перепадов и окисления проводников.

Для предотвращения этого, перед изоляцией провода, его концы необходимо зачищать и скручивать по часовой стрелке, а затем надевать колпачок и прокручивать в том же направлении, приложив немного усилий. Внутренняя полость пластикового колпачка оснащена стальной конусной пружиной, которая при осторожном прокручивании плотно прилегает и обжимает контакт.

Колпачки могут выпускаться в различных цветах и размерах, что позволяет подобрать подходящий контакт.

Дополнительные меры по изоляции

Для обеспечения дополнительной изоляции, особенно при соединении с высокими нагрузками, провода можно обрабатывать специальным веществом, предназначенным для электроконтактов. Это позволяет снизить сопротивление и защитить от активного окисления.

Однако, изоляция СИЗ не может обеспечить надежную герметичность, поэтому она может использоваться только в специальном отсеке контактного устройства. Если в будущем потребуется подключение новой линии или замена светильника, колпачок может быть снят, что невозможно с изолентой.
