Станьте экспертом в домашней электротехнике: как создать идеальную электрику в квартире
В этой главе продолжим изучение электротока, рассмотрим способы его изменения, узнаем больше о постоянном и переменном токе, а также рассмотрим несколько новых условных обозначений элементов. Как уже было сказано выше, бытовая электросеть подключена к источнику переменного тока с частотой колебаний в 50 герц. Эта частота вполне подходит для питания некоторых электроприборов – таких как лампочки, электронагревательные приборы, а также двигатели переменного тока, но подавляющему большинству электропотребителей ток требуется постоянный, причем значительно меньшего напряжения, чем подается в электросеть. Как же решается эта проблема? Сейчас мы рассмотрим этот вопрос в той последовательности, в какой это происходит в самих приборах, где напряжение сначала понижается до нужного и лишь потом преобразуется в постоянное.
Трансформаторы – устройство и принцип работы
Способов понижения напряжения существует несколько, но здесь мы рассмотрим самый простой – понижающий трансформатор (схематическое изображение показано на рисунке 13).
Рис.13 Обозначение – понижающий трансформатор
На рис.14 показан самый простой китайский трансформатор, похоже, от магнитофона, но на нем хорошо видно, что однофазный понижающий трансформатор содержит 2 обмотки, внутри которых помещен металлический сердечник. Обмотки называются первичной и вторичной. Первичная содержит большее число витков и включается непосредственно в электросеть вторичная же витков содержит меньше и с нее снимается пониженное напряжение.
Трансформатор питания
Давайте рассмотрим как это работает. Переменный ток (а трансформаторы, дроссели и катушки индуктивности допускается запитывать только переменным током – от постоянного они перегорают), проходя через первичную обмотку, генерирует электромагнитное поле той же частоты, что и подаваемое напряжение. Благодаря металлическому сердечнику, во вторичной обмотке возникает ЭДС (электродвижущая сила) и генерируется выходное напряжение. Рассчитать это напряжение можно зная примерное соотношение количества витков в обмотках. Так, если первичная обмотка содержит 1000 витков и питается от электросети напряжением 220 В, а вторичная – 100 витков, то выходное напряжение трансформатора будет около 22-х В. Эта же зависимость справедлива и в обратную сторону, то есть, если число во вторичной больше, нежели в первичной, то трансформатор будет повышающим. Теперь, зная, как понизить напряжение до необходимого значения, разберем, как преобразовать его в постоянное, ведь. как уже было сказано, большинство приборов запитывается именно постоянным током.
Связанные вопросы и ответы:
Вопрос 1: Что такое идеальная электрика в квартире
Ответ: Идеальная электрика в квартире - это эффективное и безопасное использование электроэнергии в жилых помещениях. Она должна обеспечивать необходимый уровень освещения, комфорт и безопасность для жителей. Для этого необходимо использовать современные технологии и оборудование, а также следовать правилам электробезопасности.
Вопрос 2: Какие факторы влияют на качество электрики в квартире
Ответ: Качество электрики в квартире зависит от нескольких факторов. Среди них - качество и состояние электропроводки, использование современных и безопасных розеток и выключателей, наличие защитных устройств от перегрузок и коротких замыканий, а также соблюдение правил электробезопасности при монтаже и эксплуатации электрооборудования.
Вопрос 3: Какие меры безопасности следует принимать для обеспечения безопасности электрики в квартире
Ответ: Для обеспечения безопасности электрики в квартире необходимо соблюдать следующие меры: использовать только качественное и сертифицированное электрооборудование, регулярно проверять состояние электропроводки и оборудования, не перегружать розетки и провода, не подключать к электросети поврежденные устройства, не подключать электроприборы к розеткам, находящимся вблизи источников воды, а также не ремонтировать электрооборудование самостоятельно, если не имеете соответствующих знаний и навыков.
Вопрос 4: Как выбрать подходящую систему управления освещением в квартире
Ответ: При выборе системы управления освещением в квартире следует учитывать несколько факторов. Среди них - размер помещения, количество и тип осветительных приборов, наличие дополнительных функций (например, дистанционного управления или регулировки яркости), а также энергоэффективность и соответствие стандартам безопасности. Также стоит обратить внимание на удобство и интуитивность использования системы.
Вопрос 5: Как избежать перегрузок в электросети квартиры
Ответ: Чтобы избежать перегрузок в электросети квартиры, необходимо следовать следующим рекомендациям: не использовать много разъемов на одной розетке, не подключать к электросети сразу несколько мощных электроприборов, не использовать провода и кабели с недостаточной пропускной способностью, регулярно проверять состояние электропроводки и оборудования, а также использовать защитные устройства от перегрузок.
Вопрос 6: Как увеличить энергоэффективность электрооборудования в квартире
Ответ: Чтобы увеличить энергоэффективность электрооборудования в квартире, можно применить несколько мер. Среди них - использование энергосберегающих ламп и светодиодных светильников, замена старых электроприборов на новые, более энергоэффективные модели, регулировка температуры в квартире с помощью термостатов, использование интеллектуальных систем управления электроэнергией, а также соблюдение правил энергосбережения в повседневной жизни.
Вопрос 7: Как обеспечить удобство и комфорт при использовании электроэнергии в квартире
Ответ: Для обеспечения удобства и комфорта при использовании электроэнергии в квартире можно применить несколько решений. Среди них - использование розеток с USB-разъемами, установка интеллектуальных систем управления освещением и температурой, использование энергосберегающих ламп и светодиодных светильников, а также регулировка яркости и цвета освещения в зависимости от потребностей и настроения. Также важно следить за состоянием электрооборудования и проводить его регулярный ремонт и обслуживание.
Что такое идеальная электрика в квартире
После того как выбран вид проводки, составлен план расстановки мебели и бытовых устройств, можно переходить к созданию схемы электромонтажа.
Наличие такой схемы позволит:
- Выполнить точные расчеты для закупки электрокабеля, арматуры, автоматики и другого оборудования. Стоимость качественных материалов сегодня достаточно высока, поэтому даже лишний десяток метров электрокабеля значительно удорожает электромонтаж в квартире.
- Уменьшить время, необходимое на электромонтаж, и предупредить различные ошибки, из-за которых придется переделывать всю проводку.
- Определить наиболее привлекательный способ и маршрут прокладки кабеля, а также выбрать оптимальные места для размещения электроточек.
Чтобы составить проект электромонтажа квартиры, можно воспользоваться чертежом комнат, который представлен в техпаспорте объекта недвижимости. Для составления схемы электромонтажа сделайте ксерокопию такого плана и обозначьте на нем ориентировочное место расположения электроточек.
Необходимо определить точное число светильников и место их монтажа на схеме. Точно так же следует сделать с розетками и выключателями. Теперь на схеме можно нарисовать трассы линий освещения и отметить места расположения распределительных коробочек.
Нельзя делать одну линию проводки для всего освещения, так как в результате аварии такой линии без света останется вся квартира. Но и организация отдельных линий в каждую комнату или даже зону имеет свои недостатки, так как такой вариант потребует больше количество электрокабеля, выключателей и т.д.
На плане, который приведен здесь в качестве примера, квартира разделена на 2 зоны. В одной зоне находятся туалет, ванная и кухонное помещение, а во второй – коридор и 2 комнаты. При планировании необходимо обеспечить освещенность электрощита при авариях на любой из линий.
После завершения создания схемы электромонтажа освещения в квартире, можно переходить к силовой части. Для начала определяем точки размещения розеток и отмечаем места прохождения проводки и установки распределительных коробочек. Полученную схему сверяем с планом расстановки мебели, чтобы избежать расположения розеток за шкафами и другими элементами.
На схеме электромонтажа квартиры, которая приведена здесь в качестве примера, отмечены 4 отдельные линии для подключения силовых розеток. При такой схеме во время срабатывания защитной автоматики обесточенным будет только одно помещение. Количество зон можно сократить за счет объединения в одной цепи коридора и комнат. На кухонные розетки специалисты рекомендуют обустраивать отдельную линию, так как здесь располагается большое количество мощных потребителей электроэнергии.
Отдельные линии электропроводки необходимо предусмотреть для подключения бойлера и электроплиты .
Какие факторы влияют на создание идеальной электрики в квартире
Ещё на советском плакате было написано «Уходя выключайте электроприборы» и отключать их нужно не ради экономии электричества, а чтобы избежать пожара. Задумайтесь, как много всего электрического остаётся работать, когда вы уходите их дома (это и зарядные устройства, и телевизоры, кондиционеры и прочие устройства с пультами, остающиеся в дежурном режиме, и многие другие устройства, которые, хоть и с очень малой вероятностью, но могут стать причиной пожара).
Есть довольно простой и радикальный способ решить проблему отключения электроприборов — сделать так, чтобы рядом с выходной дверью был маленький выключатель, позволяющий отключать большую часть розеток и освещения, когда вы выходите из дома и включать, когда возвращаетесь. С таким выключателем проблема «забытого утюга» решается автоматически и общая безопасность домашней электрики становится гораздо выше.
Покажу, как я реализовал такую систему в своей квартире.
Прежде всего, нужно разделить всю сеть на «основную», которая будет отключаться и «дежурную», которую отключать нельзя (холодильник, возможно сетевое оборудование, компьютер, сигнализация, видеонаблюдение). У меня в электрощитке установлен отдельный дифавтомат (УЗО+автомат) для дежурной сети и УЗО и пять автоматов для основной сети.

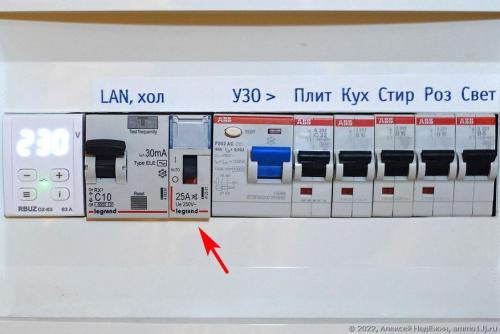

Между «дежурной» о «основной» группой стоит контактор (мощное реле), который и отключает основную сеть. Контактором управляет маленький выключатель, фото которого я разместил в начале этой статьи.
Я использовал недорогой «узкий» контактор, с двумя контактами на замыкание с максимальным током 25А каждый, соединёнными параллельно. При таком соединении контактор может коммутировать ток до 25А и выдерживать во включённом состоянии ток до 50А (это означает, что в момент переключения такие мощные потребители, как электроплита и проточный водонагреватель должны быть выключены).
Тот, кто последний выходит из дома, выключает этот маленький выключатель, тот, кто приходит первым — включает. На первый взгляд кажется, что про это все будут забывать, но всё решается очень просто — достаточно не выключать свет в коридоре и приучить всех вместо выключателя света, уходя использовать выключатель основного электричества (свет он тоже выключит).
Недостаток у такого метода один — у некоторых устройств при отключении питания сбиваются часы и настройки, но можно просто отказаться от использования таких несовершенных устройств.
Зато появляется дополнительное удобство: можно намеренно не выключать свет и различные устройства (например, систему приточной вентиляции), уходя из дома — всё выключится «само».
Я сделал эту систему отключения электричества много лет назад, все домашние давно к ней привыкли и это не только делает дом более безопасным, но и добавляет удобства.
Как обеспечить безопасность электрической сети в квартире
Необходимо закупить материал для электромонтажных работ? Покупайте электромонтажный материал и инструмент только у проверенных поставщиков. В нашем интернет-магазине Вы сможете заказать материалы для замены электропроводки по выгодным ценам и с доставкой по всей России.
Ниже приведен список основных материалов и инструментов для элетромонтажа.
Список материалов для электромонтажа в квартире или доме
- Кабель ВВГнг 3х1.5 (освещение)
- Кабель ВВГнг 3х2.5 (розетки)
- Кабель ВВГнг 3х6 (вводной на электрощит в подъезде)
- Телевизионный кабель
- Сетевой кабель для интернета (витая пара, UTP)
- Электрощиток
- Шина распределительная
- Счетчик электроэнергии
- Подрозетники для бетона и гипсокартона
- Изолента
- Распределительные коробки
- Автоматические выключатели
- Дифавтоматы и УЗО
- Соединительные клеммы, сжимы и наконечники
- Розетки и выключатели
- Гофрированная труба ПВХ или ПНД
- Клипсы для гофрированных труб
- Скобы крепежные металлические
- Дюбель-гвозди
- Кабель-каналы (при необходимости)
- Реле напряжения (при необходимости)
- Люстры, светильники
- Патроны и лампочки
Список инструментов для монтажа в квартире или доме
- Шуруповерт
- Индикаторная отвертка
- Мультиметр
- Стремянка
- Набор отверток
- Пассатижи
- Удлинитель
- Уровень строительный
- Уровень лазерный
- Детектор скрытой проводки
- Штроборез
- Перфоратор с силой удара от 3.5 Дж
- Алмазные диски по бетону
- Коронка по бетону
- Буры для перфораторов по бетону, кирпичу
- Зубило плоское
- Карандаш и маркер
- Строительный нож
- Кабелерез
Купить изделия и материалы для электромонтажа Вы можете на нашем сайте 220.ru. В наличии на нашем складе гофрированные трубы, кабель-каналы, розетки и выключатели, автоматические выключатели, дифавтоматы и УЗО, щитки электрические, кабель силовой и витая пара, подрозетники, распределительные коробки и многое другое. Быстрая доставка по Москве, Санкт-Петербургу, Новосибирску, Екатеринбургу, Нижнему Новгороду и другим городам России. Если Вам необходима техническая консультация нашего специалиста, обращайтесь к нам по телефонам, указанным в разделе “Контакты” или пишите на наш электронный адрес.
Телефон в Москве: +7(495)28-68-220
Телефон в С-Петербурге: +7(812)389-39-88
Телефон в Екатеринбурге: +7(343)351-76-98
Телефон в Н.Новгороде: +7(831)262-12-89
Телефон в Новосибирске: +7(383)207-91-89
Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: "сайт 220.ru".
Какие материалы и оборудование используются для создания идеальной электрики в квартире
При разделении потребителей по линиям есть очень простые правила:
- Можно объединять несколько потребителей из группы 1 в одну линию;
- Можно объединять несколько потребителей из группы 2 в одну линию (в том числе 2а и 2b между собой);
- Нельзя объединять потребители из группы 3 в одну линию;
- Нельзя объединять в одну линию потребители из разных групп (1, 2 и 3);
Например, вы можете на одной линии разместить розетки на кухне и духовку, но нельзя объединить духовку и варочную панель.
Есть еще оговорка для теплых полов - несмотря на то что группу 1 объединять можно, лучше теплые полы объединять только между собой если суммарная мощность позволяет.
И еще последнее правило:
- Если вы соблюдаете вышеперечисленные правила, в их рамках можете комбинировать потребители в линии как угодно (конечно, в пределах разумного)!
Ничего криминального не будет в том, если вы соедините розетки комнаты и коридора в одну линию.
Конечно, стоит подходить к этому вопросу логично - например, объединить одну розетку на кухне с розетками детской не стоит хотя бы потому что это приведет к перерасходу кабеля, а кроме того то опасно тем, что в будущем, выключив розетки кухни автоматом, вы будете думать что выключили их все, но это не так. В общем, знайте разумную меру.
Кстати, вот сечения жил питающих кабелей в зависимости от типа линии:
- Для группы 1 используются кабели с сечением жилы 1.5 мм2;
- Для группы 2 используются кабели с сечением жилы 2.5 мм2;
- Для группы 4 используются кабели с сечением жилы от 4 до 10 мм2 в зависимости от мощности (4 мм2 при мощности от 4.1 до 5.2 кВт, 6 мм2 при мощности от 5.2 кВт до 8 кВт и 10 мм2 от 8 кВт до 10,3 кВт). Наиболее частым и универсальным вариантом является 6 квадратов.
У внимательного читателя возникнет вопрос - если на одной линии будет духовка, чайник, микроволновка и еще 10 розеток, не будет ли перегрузки линии? Дело в том что даже самые мощные потребители типа чайника и утюга редко когда потребляют полную мощность и редко когда работают одновременно. Например, утюг потребляет полную мощность только в момент нагрева подошвы. За условный час работы в зависимости от установленной температуры утюг будет потреблять полную мощность от 5 минут до сорока (при работе на максимуме). Но самое главное - при правильном выборе автомата суммарная мощность линии ограничена допустимой величиной (этом подробно рассказано в основной статье) и перегрузки кабеля и розеток не будет ни при каких обстоятельствах. Если даже вдруг все подключенные приборы превысят разрешенную мощность, автомат отключит линию через какое-то время. Чтобы избежать даже теоретических отключений по перегрузке, увеличивают количество линий, но это увеличивает бюджет.
Неодновременность работы электроприборов учтена при проектировании дома - например, если выделенная на каждую квартиру мощность составляет 15 кВт то при расчете мощности дома на 100 квартир в целом, на каждую квартиру отводится при расчете всего 1 кВт - так как квартиры никогда не потребляют всю мощность одновременно.
Как правильно планировать электросеть в квартире
В начало поста хочу вынести следующие: все мнения не оговоренные правилами основаны на личном опыте и понимании "что такое хорошо и что такое плохо".
Первое и самое важное для начала берем ручку и лист бумаги и рисуем план расположения электроприборов. Если квартира будет ремонтироваться полностью, то для наглядности, рисуем прямо на стенах что и где будет установлено: розетки, выключатели и светильники.
Да чуть не забыл: одну розетку нужно нарисовать за газовой трубой, одну над мойкой в кухне, одну за ванной и обязательно выключатель за шкафом, а если серьезно то:
ПУЭ
7.1.48. Установка штепсельных розеток в ванных комнатах ……
В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96 ( 0,6 м от края ванны, поддона. мое добавление здесь и далее в скобках) , присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения (УЗО) , реагирующим на дифференциальный ток, не превышающий 30 мА .Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины .
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м .
7.1.52. В саунах, ванных комнатах, санузлах, мыльных помещениях бань, парилках, стиральных помещениях прачечных и т.п. установка распределительных устройств и устройств управления не допускается. (Если расшифровать, то выключатель должен быть снаружи ванной.)
Второе - определяемся с потолком, его высотой и способом монтажа. Это необходимо для того что бы не проложить провода на высоте крепления потолка к стене. К примеру потолок натяжной на высоте -150 мм от перекрытия. Значит есть выбор: проложить проводку либо на высоте -100 мм - т.е. над потолком или на высоте -200 мм - под потолком.
И тот и другой способ позволит без проблем смонтировать потолок и не повредить проводку.

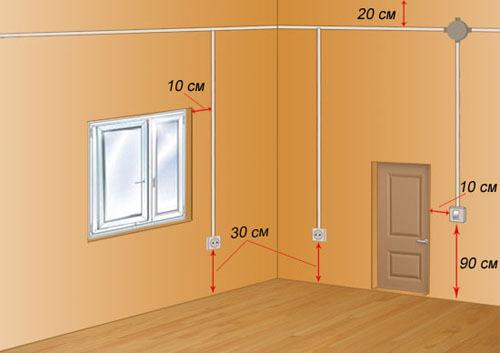

Третье - определяемся со стандартом и следуем ему. Я обычно делаю так:
Все размеры, которые тут показаны, следует соблюдать везде, так проще потом не засверлиться в провод под штукатуркой. Вся проводка опускается вертикально.
Далее щит с автоматами: тут все просто - берете гугл и вперед выбирать схему, количество групп и номинал автомата.
Из тонкостей:
1. На один автомат можно заводить не более 2 проводов под один зажим.
ГОСТ 10434-82
2.1.12. К каждому болту (винту) плоского вывода или к штыревому выводу рекомендуется присоединять не более двух проводников, если иное не указано в стандартах или технических условиях на электротехнические устройства конкретных видов.
Из практики - этому нужно следовать.

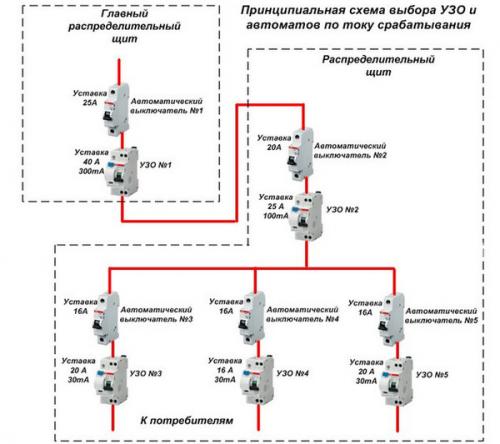

2. Необходимо соблюдать селективность. Вот пример где каждый АВ подобран ниже номиналом чем выше стоящий, и каждое УЗО подобрано по току утечки.
Коробки:
ПУЭ
2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. (внутри корпуса значит на специальных клемах устройства)
Коробка соединительная - замечательная вещь она позволяет очень неплохо сэкономить на проводах. Где коробки ставить обязательно: над выключателем, над розеткой от которой будет ответвление к другой розетке. Из практики: разные группы (провода от разных автоматов) в одну коробку не заводить, не объединять расключение освещения и розеток в одной коробке.
Соединение в коробке:
ПУЭ
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

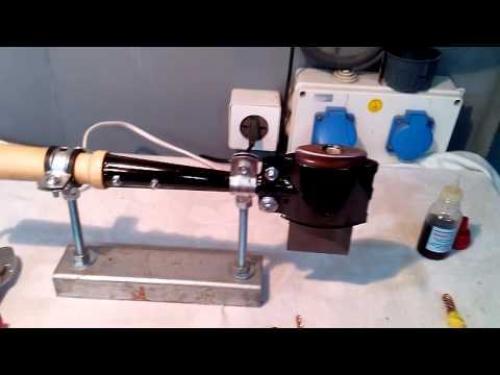

Из перечисленного я пользуюсь пайкой и винтами. Для пайки пользуюсь "топором" в котором просверлено углубление заполненное оловом как тигель.
типа такого, быстро и надежно:
В общем то это основные моменты. Фото взяты с просторов.
Самое главное если вы не электрик - пригласите электрика, ну или посоветуйтесь со специалистом.
И в конце: Электрический ток не имеет ни вкуса, ни цвета, ни запаха но людей убивает регулярно.
Не пренебрегайте безопасностью.
Какие правила и нормы необходимо соблюдать при создании электрики в квартире
Хорошо продуманное и грамотно составленное техническое задание (ТЗ) или эскизный план заменят проект электромонтажа, если метраж небольшой, нет специального оборудования и не нужны сложные разводки. Составить его может представитель фирмы-подрядчика или электромонтажная бригада.
Обойтись без техзадания и оформленной на его основе исполнительной документации (ИД) нельзя. Информация может потеряться, а в случае проблемы с электричеством мастеру будет сложно быстро все починить. Если монтажная бригада сменится, не завершив проект, или через время потребуется реконструкция, с техзаданием и ИД сделать это будет проще.
Вот что нужно продумать перед составлением ТЗ:
- сколько сотрудникам или клиентам нужно розеток и как их разместить так, чтобы всем хватало и был запас
- где удобнее пользоваться выключателями
- куда поставить технику, кулер, кондиционеры и так далее
Если в помещении уже есть электропроводка, перед составлением техзадания проводится диагностика.
Электрики должны проверить:
- в каком состоянии находятся электрический щиток, его комплектующие, автоматы, провода, клеммные подключения, нанесенные маркировки
- исправность кабельных линий, соответствие схеме в имеющейся исполнительной документации. Скрытая проводка проверяется с помощью сканеров
- уровень напряжения в силовых розетках, выключателях, а также правильность подключения
На основе техзадания определяется итоговая стоимость. Она зависит от того, нужно ли будет привлекать дополнительных специалистов, чтобы согласовать новые кабельные линии, сделать перепланировку, просверлить отверстия в строительных конструкциях.
Если смета кажется слишком большой, обсудите с подрядчиком способы ее уменьшения. Например, можно попросить объединить несколько электроточек в одном автомате: несколько силовых розеток или светильников). Чем больше точек будет объединено, тем меньше автоматов понадобится. При этом электрик обязательно должен проверить, допустима ли будет нагрузка.
Как создать эффективную и экономичную электрическую сеть в квартире
В однофазных электрических сетях, используемых в квартирах, нормальным напряжением является 220 вольт. Однако, согласно ГОСТу 29322-2014 , допускается отклонение напряжения от номинального значения на 10%. Таким образом, напряжение в сетях может колебаться в пределах от 198 до 242 вольт. Любое отклонение от этого диапазона может представлять опасность для электроприборов и оборудования.
Откуда появляются скачки перенапряжения в электросетях? Причины могут быть разными:
Перегрузка сети. Это ситуация, когда потребление электроэнергии превышает возможности сети. Может быть вызвано подключением большого количества электроприборов или использованием мощной техники электротехники. Перегрузка может привести к снижению напряжения в сети и к отключению некоторых приборов.
Удар молнии .Молния может вызвать сильное электромагнитное поле, которое влияет на работу электрооборудования и может привести к коротким замыканиям и перегрузкам. Кроме того, молния может вызвать искрение в проводке и вызвать пожары.
Обрыв нулевого кабеля. Может возникнуть из-за повреждения кабеля или других факторов. Обрыв нулевого кабеля приводит к повышению или понижению напряжения в сети. Следовательно повреждается электрическое оборудование. Для предотвращения этой проблемы необходимо регулярно проверять состояние кабелей и проводить техническое обслуживание.
Плохая проводка . Может привести к серьезным последствиям электросети и электроприборов. Износ проводки, использование некачественных материалов, а также неправильный монтаж могут привести к перегрузке сети и короткому замыканию. В результате этого возникает скачок напряжения, который может повредить оборудование и даже привести к пожару. Чтобы избежать скачков напряжения и защитить свою сеть от повреждений, необходимо регулярно проверять и заменять проводку. Также следует использовать качественные материалы и соблюдать правила монтажа.
Как же обезопасить квартиру или дом от высокого или слишком низкого напряжения. Для защиты электрооборудования от скачков напряжения используются различные устройства. О них мы и расскажем подробнее.
Какие современные технологии можно использовать для создания идеальной электрики в квартире
Существует несколько основных вариантов создания рабочей разводки электропроводки в квартирах.
Они используются в зависимости от типа квартир:
- разводка типа «звезда»;
- разводка типа «шлейф»;
- разводка с помощью распределительных коробок.
Рассмотрим особенности каждого из этих вариантов.
Вариант #1 — разводка типа «звезда»
«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.
Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.
При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть
Вариант #2 — разводка типа «шлейф»
«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.
Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.
Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек
Вариант #3 — распределительные коробки
Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.
Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа «шлейф», а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.
